EDI超纯水装置性能特点优势及其应用说明

用中扬EDI系统一体机解决科研楼中央供水方案（输送升级）技术方案制造商：北京中扬永康环保科技有限公司(中国人民解放军军事医学科学院卫生装备研究所）地址：北京市朝阳区双桥路金隅可乐B座1806室电话：传真：联系人：盛青手机：网址：,/邮箱：1目录前言：本产品为全球独一无二的创新型产品 (3)一、中扬EDI型超纯水机技术说明 (4)二、中扬EDI超纯水机方案报价 (6)三、产品特点解析图 (7)四、输送示意图 (8)五、产品安装实例图 (9)六、几种过滤原件 (11)七、EDI模块工作原理简介 (13)八、中扬EDI超纯水系统、密理博Elix超纯水系统对比表 (14)九、输送系统介绍 (15)十、生产企业简介资质 (17)十一、部分工程业绩 (29)十二、质量保证及售后服务 (30)十三、平面布局图 (31)十四、安装设备的机房要求（由用户提供） (32)23 前言：本产品为全球独一无二的创新型产品创新点如下：1.采用UF+RO+增效+EDI 工艺，全程无耗材。

2.自来水进水，在北方多盐地区无需软化。

3.预处理采用两组UF ，纳入PLC 程序管理，自动相互冲洗，持续稳定的去除胶体，颗粒等物质，减轻RO 膜的结垢负担并延长膜使用寿命达3年以上。

4.废水低于50%。

工艺简单、维护方便，100%时间水质稳定在15M Ω·cm @25℃以上。

5.体积小，水耗电耗低，即可为单个实验室服务，也可以建立管网，供应整栋实验楼用水。

以 200L/h 的机器为例：每年可节约用水5200吨（按照每天4000L 的使用量，每年使用300天）。

每天最大可供应8000L 超纯水，设备总功率小于400W ，每年可节约电量72000KW （按照每天4000L 的使用量，每年使用300天）。

6. 独家使用自主研发EDI 增效树脂，使EDI 模块寿命得到延长，使用时间可达到10年之久。

7.UF/RO 自动冲洗，RO/EDI 水质不合格报警并自动修复功能。

edi超纯水设备方案一、概述在现代工业生产中，水是一个不可或缺的资源。

许多行业都对水的纯净度有严格的要求，尤其是在药品、食品加工、电子电器等领域，需要使用高纯度的水才能保证产品质量。

EDI（Electrodeionization）超纯水设备便是解决纯水需求的一种先进技术。

本文将结合EDI超纯水设备的原理和特点，为您提供一套完整的EDI超纯水设备方案。

二、方案实施1. 设备选型首先，需要根据客户的具体需求和生产工艺特点，选择合适的EDI超纯水设备。

通常包括预处理系统、EDI主机、纯水贮存系统和消毒系统等组成部分。

对于大型工业生产厂家来说，需要考虑设备的处理水量、操作稳定性、耗能情况等方面因素。

对于小型实验室或办公环境，则可以选择紧凑型的EDI设备。

2. 预处理系统预处理系统是EDI超纯水设备的重要组成部分，用于去除水中的悬浮物、溶解物和有机物等杂质。

常见的预处理设备包括颗粒物过滤器、活性炭吸附器、软化设备等。

通过预处理系统的处理，可以大大提高EDI主机的效能和寿命。

3. EDI主机EDI主机是实现超纯水产生的核心设备，通过电渗析和电吸附的作用，去除水中的离子和溶解物，使水质达到高纯度级别。

EDI主机采用模块化设计，操作维护方便，且具有稳定的性能。

选择适当的EDI 主机，是确保超纯水产出稳定质量的关键。

4. 纯水贮存系统纯水贮存系统用于存储和供应超纯水，一般包括纯水储罐、管道连接系统和传感器等。

根据具体需求，可以选择不锈钢或塑料储罐，确保超纯水在输送和贮存过程中不受到二次污染。

此外，安装适当的传感器和监控系统，可以及时监测水质情况，提供实时的数据反馈。

5. 消毒系统为了保证水的纯净度和卫生安全，EDI超纯水设备方案中通常会包括消毒系统。

常见的消毒方法包括紫外线消毒、臭氧消毒和余氯消毒等。

通过合理配置消毒设备，可以有效杀灭水中的细菌和病毒，保障超纯水的卫生质量。

三、方案优势1. 高纯度水质：EDI超纯水设备能够去除水中的离子、微生物和有机物等，产生高纯度的水质，满足各行业对水质纯净度的要求。

EDI的优点及设备安装时的要求EDI已经取代了传统制取超纯水的方法，而且弥补了传统工艺的不足。

在设备安装时，要注意一些事项，我公司对此进行整理，同时，也将传统的混床工艺和EDI技术进行了对比，让用户更加了解新型工艺的优点。

一、EDI先进性比较
1、产水水质比较
EDI装置产水非常稳定，并且可以保证水质。

最高可达到18.2 MΩ·cm，使水达到一个超纯水的标准。

而传统的混床离子交换设备则不能保证出水的连续性，而且水质的标准不能稳定。

2、投资量比较
EDI装置的投次量要大于混床离子交换设备，但在设备自身占用空间、所需厂房方面，DI装置可大大节省占地空间问题。

3、成本比较
在运行消耗成本上，EDI装置要小于常规混床的运行成本。

二、EDI设备安装要求
1、地基保持水平，不需要专门的安装基础等。

2、如果入水的水压较低，低于0.2 Mp时，就需要加管道泵。

3、在使用前，需要将管道进行冲洗，这样避免造成堵塞或者树脂的污染。

4、要保证盐的浓度，不可以用加碘盐和加钙盐作为再生剂使用。

三、EDI设备优点
1、不会对环境造成任何污染。

2、无需停机可连续作业，而且水质相当稳定。

3、设备可稳定运行，这样可节省大部分维修费用。

4、设备可完全自动化，这样就节省了人工看守的费用。

5、占地面积小，可节省厂房建设费用。

6、结合各种先进的工艺，对操作现场进行监控，这样，就避免了人工操作错误造成的影响。

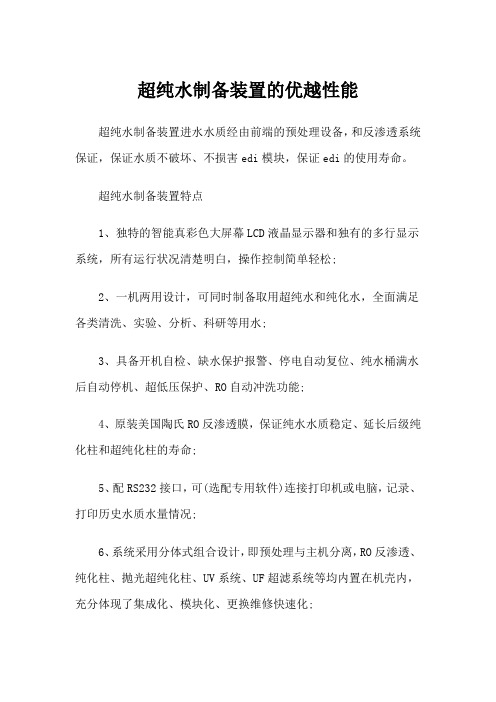

超纯水制备装置的优越性能超纯水制备装置进水水质经由前端的预处理设备，和反渗透系统保证，保证水质不破坏、不损害edi模块，保证edi的使用寿命。

超纯水制备装置特点1、独特的智能真彩色大屏幕LCD液晶显示器和独有的多行显示系统，所有运行状况清楚明白，操作控制简单轻松;2、一机两用设计，可同时制备取用超纯水和纯化水，全面满足各类清洗、实验、分析、科研等用水;3、具备开机自检、缺水保护报警、停电自动复位、纯水桶满水后自动停机、超低压保护、RO自动冲洗功能;4、原装美国陶氏RO反渗透膜，保证纯水水质稳定、延长后级纯化柱和超纯化柱的寿命;5、配RS232接口，可(选配专用软件)连接打印机或电脑，记录、打印历史水质水量情况;6、系统采用分体式组合设计，即预处理与主机分离，RO反渗透、纯化柱、抛光超纯化柱、UV系统、UF超滤系统等均内置在机壳内，充分体现了集成化、模块化、更换维修快速化;7、内置超纯水循环程序设计，开机快速达到18.25MΩ/cm@25℃，水质稳定，取水用水方便快捷，无须等候;8、内置RO膜防垢定时自动冲洗功能，有效的延长了RO膜的使用寿命;9、超纯水制备装置的超纯水取水口采用孔径为0.22um的德国原装终端囊式微滤器，有效的保证了出水水质;10、RO膜、纯化柱、抛光超纯化柱、静音增压泵浦、UV紫外灭菌仪、UF超滤膜、电磁阀、接头等均采用世界名牌，产品性能得到了最大化的保证;11、全封闭真空压力无菌储水桶，有效的保证了纯水水质，避免了因储存带来的二次污染、阳光照射、微生物滋长等;12、超纯水制备装置系统模块均采用快接式设计，维护、保养、更换更方便、快捷;13、机壳采用百分百防静电航ABS空材料制作，耐腐蚀、易清洁、永不生锈、经久耐用。

超纯水制备装置解决了操作难，非专业水处理人士不好操作的问题，使制备超纯水更简单更容易实现。

EDI超纯水设备介绍超纯水设备（Electron Demineralized Water)是一种用来生产超纯水的设备。

超纯水是一种仅含有水分子的物质，不含任何溶解固体、气体和细菌等物质。

它通常应用于高纯化实验室、制药工业、化工工业和电子工业等领域。

本文将介绍EDI超纯水设备的原理、应用和优势。

1.原理：EDI是电渗析（Electrodeionization）的简称，通过电场作用实现溶液的离子交换和电泳迁移，从而达到水中杂质的去除。

EDI超纯水设备主要由阴极、阳极和离子交换膜组成。

水通过离子交换膜，阳离子和阴离子被分离，经过电场作用，离子迁移到对应的离子交换膜上。

经过多个单元的交替排列，阳离子和阴离子逐渐被去除，生成纯净水和浓缩液。

2.设备结构：EDI超纯水设备通常由水预处理系统、EDI单元和后处理系统三部分组成。

水预处理系统主要用来去除水中的颗粒物、有机物和化学物质等，以保护EDI单元的性能和寿命。

EDI单元是核心部件，其结构由离子交换膜、阴极、阳极、导电液和电源等组成。

后处理系统用于进一步提升水的纯度，如深度去离子、凝聚和过滤等。

3.应用：-高纯化实验室：在实验室中，高纯水被用于溶解、稀释、浸泡和反应等操作，以确保实验结果的准确性。

-制药工业：在药物制造和生产过程中，超纯水被用于注射液、灌装和洗涤等，以确保药品的安全和纯度。

-化工工业：在化工生产过程中，超纯水常用于合成、冷却、洗涤和稀释等，以防止水中杂质对产品和设备的损害。

-电子工业：在电子元器件制造和芯片生产过程中，超纯水被用于清洁、泡水和刻蚀等，以确保产品的质量和可靠性。

4.优势：-操作简单：EDI设备没有酸碱再生过程，不需要使用酸碱药剂，操作更加简便和安全。

-节能环保：EDI设备不需要热能和大量水作为再生用水，节约能源和水资源。

-稳定性高：EDI设备采用电场作用实现离子去除，稳定性较高，不易受水质波动影响。

-产品纯度高：EDI设备可以将水中的溶解固体去除至极低水平，生产出高纯度的超纯水。

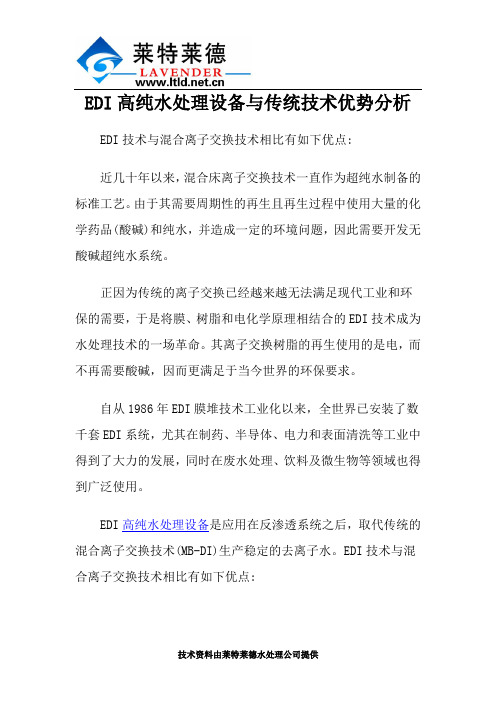

EDI高纯水处理设备与传统技术优势分析EDI技术与混合离子交换技术相比有如下优点:近几十年以来，混合床离子交换技术一直作为超纯水制备的标准工艺。

由于其需要周期性的再生且再生过程中使用大量的化学药品(酸碱)和纯水，并造成一定的环境问题，因此需要开发无酸碱超纯水系统。

正因为传统的离子交换已经越来越无法满足现代工业和环保的需要，于是将膜、树脂和电化学原理相结合的EDI技术成为水处理技术的一场革命。

其离子交换树脂的再生使用的是电，而不再需要酸碱，因而更满足于当今世界的环保要求。

自从1986年EDI膜堆技术工业化以来，全世界已安装了数千套EDI系统，尤其在制药、半导体、电力和表面清洗等工业中得到了大力的发展，同时在废水处理、饮料及微生物等领域也得到广泛使用。

EDI高纯水处理设备是应用在反渗透系统之后，取代传统的混合离子交换技术(MB-DI)生产稳定的去离子水。

EDI技术与混合离子交换技术相比有如下优点:①水质稳定②容易实现全自动控制③不会因再生而停机⑤运行费用低⑥占地面积小⑦无污水排放EDI超纯水设备三大优点：1、无需酸碱再生：在混床中树脂需要用化学药品酸碱再生，而EDI则消除了这些有害物质的处理和繁重的工作。

保护了环境。

2、连续、简单的操作：在混床中由于每次再生和水质量的变化，使操作过程变得复杂，而EDI的产水过程是稳定的连续的，产水水质是恒定的，没有复杂的操作程序，操作大大简便化。

3、降低了安装的要求：EDI系统与相当处理水量的混床相比，有较小的体积，它采用积木式结构，可依据场地的高度和窨灵活地构造。

模块化的设计，使EDI在生产工作时能方便维护。

EDI超纯水设备的工作原理：电去离子(EDI)系统主要是在直流电场的作用下，通过隔板的水中电介质离子发生定向移动，利用交换膜对离子的选择透过作用来对水质进行提纯的一种科学的水处理技术。

电渗析器的一对电极之间，通常由阴膜，阳膜和隔板(甲、乙)多组交替排列，构成浓室和淡室(即阳离子可透过阳膜,阴离子可透过阴膜)。

电子工业用超纯水设备技术简介及应用EDI技术简介
EDI技术是一种将离子交换技术、离子交换膜技术和离子电迁移技术相结合的纯水制造技术。

它通过使用由离子膜、离子交换树脂组成的基本单元——膜组件，在直流电的作用下，无需使用酸碱对树脂进行再生，即可连续不断的长期运行，稳定可靠的制备超纯水。

EDI相比其他水处理方法，具有结构紧凑、占地面积小、运行稳定、产水品质高、回收率高、无酸碱再生、运行费用低等优点。

EDI超纯水设备的电气控制中心;可自动监测各种运行参数;其中操作系统的运行状态。

电子工业用水 (水质符合美国ASTM标准，电子部超纯水水质标准(18MΩ*cm，15MΩ*cm，10MΩ*cm，2MΩ*cm和0.5MΩ*cm 五级) 。

应用场合
· 半导体材料、器件、印刷电路板和集成电路;
· 超纯材料和超纯化学试剂;
· 实验室和中试车间
· 汽车、家电表面抛光处理;
· 其他高科技精微产品。

电子工业用常见的基本工艺流程
●预处理-反渗透- 水箱-阳床-阴床-混合床-纯化水箱-纯水泵-紫外线杀菌器-精制混床-精密过滤器-用水点
●预处理-一级反渗透-加药机(PH调节)-中间水箱-第二级电子工业用水反渗透(正电荷反渗膜)-纯化水箱-纯水泵-紫外线杀菌器-0.2或0.5μm精密过滤器-用水点
●预处理-二级反渗透-中间水箱-水泵-EDI装置-纯化水箱-纯水泵-紫外线杀菌器-0.2或0.5μm精密过滤器-用水对象
●预处理-二级反渗透-中间水箱-水泵-EDI装置-纯化水箱-纯水泵-紫外线杀菌器-精制混床-0.2或0.5μm精密过滤器-用水点 (最新工艺)。

超纯水机的制水参考标准是什么EDI超纯水机优势和应用EDI超纯水机工艺技术已经越来越受人们关注，该技术有很多优点，已经被很多行业广泛应用。

也取代了传统的制超纯水方法，出水更稳定，运行更可靠。

EDI超纯水机的优点EDI系统可以用来替换传统的混床工艺，EDI跟以往工艺不同的是，此工艺不需要大量的化学药剂进行再生。

EDI系统的出水水质非常稳定，又可连续达到水质标准，减少了占地面积，还省去了传统工艺中的酸、碱再生步骤，生产安全具有可靠性，又可实现模块化的组装。

维修也非常简便，并且不需要停机。

运行成本也是非常低的。

EDI超纯水机优势EDI超纯水机有很多优势，其中，占地面积非常小，因为跟以往工艺相比，EDI超纯水机省去了混床部分和再生的机。

出水水质可根据用户的需求进行调整，水质非常稳定，这跟混床技术相比，就可以不用担心树脂因为失效而导致水质变差等问题。

而且成本低，只耗电，省去了酸碱步骤，可以节省掉材料费用，而且非常环保，增加了安全操作性。

EDI机应用领域EDI超纯水机可以应用于电厂和一些电子行业中，像化学水的处理，半导体等用水，制药行业和食品行业对水的要求过高，我公司EDI超纯水机的产水水质均符合用户的用水需求，我公司设备还可以用于对水有严格要求的行业和各种小型的纯水站及一些高端行业用水等。

医疗纯化水设备的基本介绍及工艺流程近几些，医疗行业兴起，对医疗行业的管治也越来越严格，由其是一些医疗用水，必须要满足GMP，还要达到一定标准。

莱特莱德作为专业超纯水处理公司，为满足用户要求提高高品质的医疗纯化水设备及服务;并结合最新工艺，弥补了传统工艺上的不足。

医疗纯化水设备性能：医疗纯化水设备是全自动控制，可以进行设置，冲洗，开关机都可以实现自己化。

反渗透主机部分，有自动保养的功能，而且整个设备都是采用不锈钢构成，结实耐用。

医疗纯化水设备工艺流程：第一种工艺流程：原水经过加压进入四级预处理中进行处理，使水达到一定标准，可进入反渗透设备，再由离子交换器进行处理，处理之后消毒杀菌，再由微孔过滤器处理，最终达到用水点。

EDI超纯水装置与混床离子交换器优势对比传统的超纯水制备设备是电渗析、离子交换器(阳床、阴床、复床、混床)。

新型超纯水制备设备是EDI(连续电除盐技术)设备。

EDI是将电渗析技术和离子交换技术有机结合形成的一种新型除盐技术。

可以有效的去除水中几乎全部的阴阳离子，出水电阻率可稳定在15MΩ.CM以上，连续运行、无化学污染、水的利用率高，在超纯水制备工艺上有着强大的优势广阔的应用前景。

EDI超纯水设备的工作原理：1.经RO反渗透设备产出的纯水进入EDI装置，主要部分流入离子交换树脂/膜内部，而另一部分沿模板外侧流动，以洗去透出膜外的离子。

2.离子交换树脂截留水中的溶存离子。

3.被截留的阴阳离子在电极作用下，阴离子向正极方向运动，阳离子向负极方向运动。

4.阳离子透过阳离子膜，排出离子交换树脂/膜之外。

5.阴离子透过阴离子膜，排出离子交换树脂/膜之外。

6.浓缩了的含离子水(浓水)经废水流路中排出。

7.无离子水(超纯水)从离子交换树脂/膜内流出。

优势对比EDI超纯水设备是应用在RO反渗透系统之后，取代传统的混合离子交换技术(MB-DI)生产稳定的去离子水。

EDI技术与混合离子交换技术相比有如下优点:(1)EDI超纯水设备产水水质稳定;混床往往因为人工再生的不确定性和不准确而造成产水水质不合格。

(2)EDI超纯水设备容易实现全自动控制;混床实现全自动控制十分复杂，成本昂贵，几乎全为手动控制。

(3)EDI超纯水设备连续运行，不会因再生而停机;混床离子交换柱在用酸碱再生过程中不产水，想要连续产水需要至少一用一备。

(4)EDI模块中的离子交换树脂是用电解水中氢离子和氢氧根离子进行再生;混床离子交换柱中的阴树脂是用下行的氢氧化钠再生，阳树脂是用上行的盐酸再生，化学再生操作复杂，有很多的不安全生产因素。

(5)EDI超纯水设备运行费用低，只需要电，但是比电渗析需要的电量小很多;混床消耗的酸液和碱液的成本很大，树脂更换的费用也比较昂贵。
