常用电子元器件手册

第一章电子元器件第一节、电阻器1。

1 电阻器的含义:在电路中对电流有阻碍作用并且造成能量消耗的部分叫电阻.1.2 电阻器的英文缩写:R（Resistor）及排阻RN1.3 电阻器在电路符号：R 或WWW1。

4 电阻器的常见单位：千欧姆（KΩ）, 兆欧姆(MΩ）1。

5 电阻器的单位换算：1兆欧=103千欧=106欧1。

6 电阻器的特性：电阻为线性原件，即电阻两端电压与流过电阻的电流成正比,通过这段导体的电流强度与这段导体的电阻成反比。

即欧姆定律:I=U/R。

表 1。

7 电阻的作用为分流、限流、分压、偏置、滤波（与电容器组合使用)和阻抗匹配等.1。

8 电阻器在电路中用“R”加数字表示，如：R15表示编号为15的电阻器.1。

9 电阻器的在电路中的参数标注方法有3种，即直标法、色标法和数标法。

a、直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上,其允许偏差则用百分数表示，未标偏差值的即为±20%.b、数码标示法主要用于贴片等小体积的电路，在三为数码中,从左至右第一,二位数表示有效数字,第三位表示10的倍幂或者用R表示（R表示0.)如：472 表示47×102Ω（即4.7K Ω）；104则表示100KΩ、;R22表示0.22Ω、 122=1200Ω=1.2KΩ、 1402=14000Ω=14KΩ、R22=0。

22Ω、 50C=324*100=32。

4KΩ、17R8=17.8Ω、000=0Ω、 0=0Ω。

c、色环标注法使用最多,普通的色环电阻器用4环表示，精密电阻器用5环表示,紧靠电阻体一端头的色环为第一环,露着电阻体本色较多的另一端头为末环。

现举例如下：如果色环电阻器用四环表示，前面两位数字是有效数字，第三位是10的倍幂, 第四环是色环电阻器的误差范围（见图一)四色环电阻器（普通电阻）标称值第一位有效数字标称值第二位有效数字标称值有效数字后0的个数（10的倍幂）允许误差如果色环电阻器用五环表示，前面三位数字是有效数字,第四位是10的倍幂. 第五环是色环电阻器的误差范围。

常用电子元器件手册电子元器件是电子设备中的重要组成部分，其品种繁多，功能各异。

为了帮助大家更好地了解和使用常用电子元器件，特编写此手册。

本手册将介绍常见的电子元器件的基本原理、特点和应用，并提供相关技术要点，希望对读者有所帮助。

一、电阻器电阻器是一种用于控制电流和调整电路电阻的被动电子元器件。

它的主要作用是阻碍电流的流动，并将电能转化为热能。

电阻器的阻值常用欧姆（Ω）表示，常见的电阻器有固定电阻器和变阻器两种。

固定电阻器的阻值为固定不变的，而变阻器的阻值可以调节。

二、电容器电容器是一种存储电能的被动电子元器件。

它由两个导体板之间的绝缘介质隔开，能够在两板之间积累电荷。

电容器的主要作用是储存电荷并释放电能，对于交流信号有很好的滤波效果。

常见的电容器有固定电容器和可变电容器两种。

固定电容器的电容值是固定不变的，而可变电容器的电容值可以通过调节其结构或介质的位置来改变。

三、电感器电感器是一种具有感应电动势作用的被动电子元器件。

它由导线绕成的线圈组成，当电流通过线圈时，会在线圈内产生磁场，从而产生感应电动势。

电感器的主要作用是储存磁能，并对直流信号有很好的滤波效果。

常见的电感器有固定电感器和变压器两种。

固定电感器的电感值是固定不变的，而变压器的电感值可以通过调节绕组的匝数来改变。

四、二极管二极管是一种具有单向导电性的电子器件。

它由半导体材料制成，拥有一个P型半导体和一个N型半导体的结合体。

二极管的主要作用是将电流限制在单一方向上流动，实现整流和检波功能。

常见的二极管有普通二极管、肖特基二极管和发光二极管（LED）等。

五、晶体管晶体管是一种用于放大和开关电路的半导体器件。

它由三个或以上的控制电极组成，通过调节控制电极间的电流和电压，能够实现电信号放大、开关控制和逻辑运算等功能。

常见的晶体管有三极管和场效应晶体管（MOSFET）等。

六、集成电路集成电路是一种将多个电子器件集成到一个芯片上的电子元器件。

它采用微电子技术制造，可实现多个器件的功能，并具有高集成度、小尺寸和低功耗的优点。

常用电子元器件大全一、电阻器1. 固定电阻器：阻值固定，常见的有碳膜电阻、金属膜电阻、线绕电阻等。

2. 可变电阻器：阻值可调，如电位器、滑动变阻器等。

3. 熔断电阻器：具有过载保护功能，当电流超过一定值时，电阻器会自动断开。

二、电容器1. 无极性电容器：如陶瓷电容器、聚脂电容器等。

2. 有极性电容器：如电解电容器、钽电容器等。

3. 可变电容器：如空气可变电容器、真空可变电容器等。

三、电感器电感器是一种能产生电磁感应的电子元件，主要用于滤波、振荡、扼流等电路。

常见电感器类型如下：1. 固定电感器：线圈绕制在磁性材料上，如空心电感、磁芯电感等。

2. 可变电感器：线圈匝数可调，如空气可变电感、磁芯可变电感等。

3. 螺线管电感器：具有线性或非线性特性，如线性螺线管、非线性螺线管等。

四、二极管1. 整流二极管：如硅整流二极管、肖特基二极管等。

2. 稳压二极管：如硅稳压二极管、锗稳压二极管等。

3. 发光二极管：如普通LED、红外LED等。

五、晶体管晶体管是一种具有放大功能的半导体器件，是电子电路中的核心元件。

常见晶体管类型如下：1. 双极型晶体管（BJT）：如NPN型、PNP型等。

2. 场效应晶体管（MOSFET）：如N沟道、P沟道等。

3. 达林顿晶体管：具有高放大倍数的晶体管。

六、集成电路（IC）1. 运算放大器（OpAmp）：用于放大、滤波、比较等电路。

2. 逻辑门电路：如与门、或门、非门等，是数字电路的基础。

3. 微控制器（MCU）：集成CPU、内存、输入输出接口等，用于控制应用。

七、传感器传感器是一种能感受规定的被测量并按照一定的规律转换成可用信号的器件，它们是电子设备感知外界环境的关键部件。

1. 温度传感器：如热敏电阻、热电偶等，用于测量温度变化。

2. 光电传感器：如光敏电阻、光电二极管等，用于检测光强变化。

3. 压力传感器：用于测量气体或液体的压力。

八、继电器继电器是一种电控制器件，它具有控制系统（输入回路）和被控制系统（输出回路），通常用于实现电路的自动控制。

第3章 常用电子元器件基础知识常用电子元器件包括电阻、电容、电感、二极管、三极管、场效应管等半导体分立器件及常用集成电路，它们是构成电子电路的基本部件。

了解常用电子元器件的基础知识，并学会识别和测量，是正确使用的基础，是组装、调试、维修电子电路必须具备的基本技能。

3.1 电阻、电容、电感器件3.1.1 电阻器电阻器是电子电路中使用最多的元件之一，主要用于控制和调节电路中的电流和电压，用作负载电阻和阻抗匹配等。

电阻器属于无源器件，种类繁多。

按结构形式可分为固定电阻和可变电阻。

固定电阻一般称为“电阻”，可变电阻常称为电位器，如图3-1所示。

按材料可分为碳膜电阻、金属膜电阻和线绕电阻等；按功率规格可分为1/16W、1/8W、1/4W、1/2W、1W、2W、5W等；按误差范围可分为精度为±5%、±10%、±20%等的普通电阻，以及精度为±0.1%、±0.2%、±0.5%、±1%、±2%等的精密电阻。

电阻的类别可以通过外观的标记识别。

（a）固定电阻（b）电位器图3-1 电阻器的符号表示1．电阻器的型号命名方法电阻器的型号命名方法根据《电子设备用固定电阻器、固定电容器型号命名方法》（GB/T 2470—1995），分为4个部分表示，如表3-1所示。

表3-1 电阻器的型号命名方法第1部分第2部分第3部分第4部分用字母表示主称用字母表示材料用数字或字母表示特征用数字表示序号符号意义符号意义符号意义RW电阻器电位器TPUC碳膜硼碳膜硅碳膜沉积膜1，2345普通超高频高阻高温电子工业出版社版权所有盗版必究第1部分 第2部分 第3部分 第4部分 用字母表示主称 用字母表示材料 用数字或字母表示特征用数字表示序号符 号意 义符 号 意 义 符 号 意 义H I J Y SN X R G M合成膜 玻璃釉膜 金属膜（箔） 氧化膜 有机实心 无机实心 线绕 热敏 光敏 压敏7 8 9 G T X L W D精密 电阻器—高压 电位器—特殊函数特殊 高功率 可调 小型 测量用 微调 多圈例如：精密金属膜电阻器R －J －7－3。

元器件 常⽤电⼦元器件参考资料(参数⼿册⼤全)
常⽤电⼦元器件参考资料（参数⼿册⼤全）
常⽤电⼦元器件参考资料(参数⼿册⼤全)2018-11-06 18:00:03第⼀节　
部分电⽓图形符号
⼀．电阻器、电容器、电感器和变压器
⼆．半导体管
三．其它电⽓图形符号第⼆节　常⽤电⼦元器件型号命名法及主要技术参数
⼀．电阻器和电位器
1．电阻器和电位器的型号命名⽅法
2．电阻器的主要技术指标
3．电阻器的标志内容及⽅法
4．电位器的主要技术指标
⼆．电容器
1．电容器型号命名法
2．电容器的主要技术指标
3．电容器的标志⽅法
三．电感器
1．电感器的分类
2．电感器的主要技术指标
3．电感器电感量的标志⽅法
四．半导体分⽴器件
1．半导体分⽴器件的命名⽅法
2．常⽤半导体⼆极管的主要参数
3. 常⽤整流桥的主要参数
4. 常⽤稳压⼆极管的主要参数
5. 常⽤半导体三极管的主要参数
五．模拟集成电路
1. 模拟集成电路命名⽅法（国产）
2．部分模拟集成电路引脚排列
3．部分模拟集成电路主要参数
常⽤电⼦元器件参考资料(参数⼿册⼤全)
资料中带有以下表：。

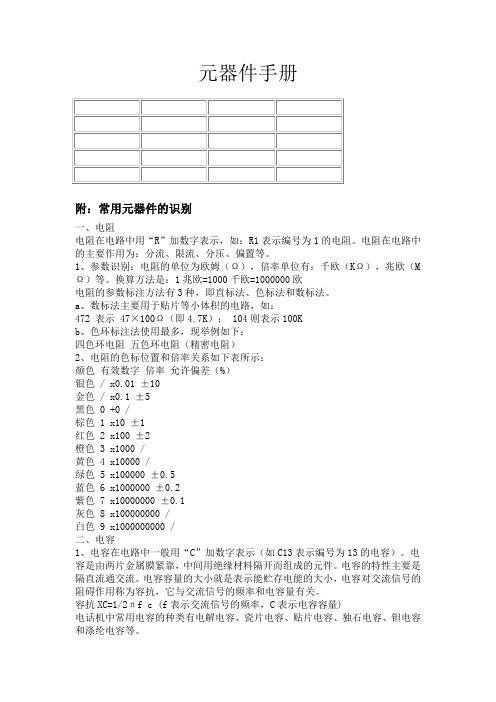

元器件手册附：常用元器件的识别一、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为：分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（M Ω）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示 47×100Ω（即4.7K）； 104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色 / x0.01 ±10金色/ x0.1 ±5黑色 0 +0 /棕色 1 x10 ±1红色 2 x100 ±2橙色 3 x1000 /黄色 4 x10000 /绿色 5 x100000 ±0.5蓝色 6 x1000000 ±0.2紫色 7 x10000000 ±0.1灰色 8 x100000000 /白色 9 x1000000000 /二、电容1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

零件名称电阻（1Ω-22MΩ）种类碳膜电阻颜色第一位第二位第三位（倍率）第四位（误差）物料编号1R-C0000XXX-XX黑材料规格1/8W-3W棕 碳膜电阻是从它的大小，色环颜色来红判別它的瓦数，阻值。

右图便是各色环橙所代表的数值。

电阻的单位是（Ω）欧黄姆，如：绿蓝紫灰 碳膜电阻外壳颜色一般为土黄色，外白有四色环，最后一环一般为金色或银色金银红红黄金=220K(220千欧)+-5%110±2%0101±5%±10%10¯¹10¯²923100231,0008894410,00055电子元件手冊100,00077661,000,000棕黑红金=1K(1千欧)+-5% 黄紫棕金=470Ω(470欧)+-5%零件名称电阻（1Ω-22MΩ）种类金属膜电阻颜色物料编号1R-C000XXXX-XX 黑材料规格1/8W-5W棕 金属膜电阻外壳为蓝色，有五个色环红，右图是各色环所代表的意义。

橙如:黄绿蓝紫灰白金银下图是电阻体积与功率的关系：1/8W 1.7±0.50.45±0.051/4W 2.3±0.50.5±0.051/2W 3.0±0.50.6±0.051W 4.0±0.50.75±0.052.0W 5.0±0.50.75±0.053.0W8.0±0.50.75±0.05棕黑黑棕棕=1K(1千欧)+-1%红红黑橙棕=220K(220千欧)+-1%电子元件手冊9924±222±28881110¯²第一位第二位第三位第四位（倍率）10¯¹100第五位（误差）10±1%0001110,000±2%3331,000222555100,000±0.5%44491,000,0007776663.2±0.528±237±26.0±0.59.0±0.511±1.015±1.024±1.027±225±2类型H 电阻体(mm)引脚(mm)dL D零件名称电阻（1Ω-22MΩ）种类贴片电阻物料编号1R-C000XXXX-XX 材料规格贴片电阻，它以数字的形式标在电阻表面，换算方法和色环电阻一样依体积大小分为：0402，0603，0805，1206。
