材料分析技术在集成电路制程中的应用
- 格式:doc
- 大小:3.78 MB
- 文档页数:66
招聘集成电路设计岗位笔试题与参考答案(某大型集团公司)(答案在后面)一、单项选择题(本大题有10小题,每小题2分,共20分)1、在集成电路设计中,以下哪种类型的设计通常负责处理数字逻辑功能?A、模拟集成电路B、数字集成电路C、混合信号集成电路D、射频集成电路2、以下哪种技术用于在集成电路设计中实现晶体管间的连接?A、光刻技术B、蚀刻技术C、键合技术D、离子注入技术3、在CMOS工艺中,P型MOSFET的阈值电压通常会随着温度的升高而:A. 增加B. 减少C. 不变D. 先增加后减少4、下列哪一项不是减少互连延迟的有效方法?A. 使用更细的金属线B. 使用更高介电常数的绝缘材料C. 减少金属层之间的距离D. 使用铜代替铝作为互连线材料5、集成电路设计中,以下哪种工艺主要用于制造CMOS(互补金属氧化物半导体)逻辑电路?A. 双极型工艺B. 金属氧化物半导体工艺C. 双极型/金属氧化物半导体混合工艺D. 双极型/CMOS混合工艺6、在集成电路设计中,以下哪个参数通常用来描述晶体管的开关速度?A. 饱和电压B. 输入阻抗C. 开关时间D. 集成度7、在集成电路设计中,用于描述电路逻辑功能的硬件描述语言不包括以下哪一种?A. VerilogB. VHDLC. C++D. SystemVerilog8、下列选项中,哪一个不是ASIC(专用集成电路)设计流程中的一个阶段?A. 逻辑综合B. 布局布线C. 系统集成D. 物理验证9、以下哪种工艺技术通常用于制造高性能的集成电路?A. 混合信号工艺B. CMOS工艺C. GaN(氮化镓)工艺D. BiCMOS工艺二、多项选择题(本大题有10小题,每小题4分,共40分)1、在CMOS工艺中,关于阱(well)的概念,下列说法正确的有:A. NMOS晶体管通常位于P型阱中B. PMOS晶体管通常位于N型阱中C. N阱用于隔离不同区域的晶体管,防止电流泄露D. P阱可以与N阱共存于同一层硅片上而不会相互影响2、关于集成电路版图设计中的DRC(Design Rule Check)规则,下列哪些陈述是正确的?A. DRC规则是为了确保电路性能优化B. DRC规则定义了最小特征尺寸、最小间距等制造限制C. 违反DRC规则可能会导致制造缺陷,如短路或开路D. DRC规则在所有半导体制造工艺中都是相同的3、关于集成电路设计,以下哪些是典型的电路设计类型?()A、模拟电路设计B、数字电路设计C、混合信号电路设计D、射频电路设计E、光电子电路设计4、在集成电路设计中,以下哪些因素会影响电路的功耗?()A、晶体管的工作状态B、电源电压C、电路的复杂度D、芯片的温度E、外部负载5、在集成电路设计过程中,下列哪些技术用于提高电路的性能?A. 使用更先进的制程技术B. 优化电路布局减少信号延迟C. 增加电源电压以提升速度D. 减少电路层数降低制造成本E. 应用低功耗设计方法6、下列哪些是实现CMOS逻辑门时需要考虑的关键因素?A. 输入电平的阈值B. 输出驱动能力C. 功率消耗D. 静态电流消耗E. 电路的工作频率7、以下哪些技术或方法属于集成电路设计中的模拟设计领域?()A. 信号处理算法B. 逻辑门电路设计C. 模拟电路仿真D. 功耗分析E. 版图设计8、在集成电路设计中,以下哪些步骤是进行版图设计的必要阶段?()A. 电路原理图设计B. 布局规划C. 逻辑分割D. 布局布线E. 版图检查9、在CMOS工艺中,影响MOSFET阈值电压的因素有哪些?A. 氧化层厚度B. 衬底掺杂浓度C. 栅极材料类型D. 源漏区掺杂浓度E. 温度F. 器件尺寸三、判断题(本大题有10小题,每小题2分,共20分)1、集成电路设计岗位的工程师需要具备扎实的数学基础和电子工程知识。
集成电路设计与制造技术的创新与应用近年来,随着科技的飞速发展,集成电路设计与制造技术在各个领域中发挥着越来越重要的作用。
集成电路是电子设备中的核心部件,其设计与制造技术的创新不仅推动了电子产业的发展,也在其他领域带来了巨大的影响和改变。
本文将从创新与应用两个方面探讨集成电路设计与制造技术的最新进展。
一、集成电路设计技术的创新1. 功能集成的持续提升随着集成电路技术的不断进步,芯片的尺寸越来越小,集成度越来越高。
功能集成是集成电路设计技术的核心内容之一,它通过在一个芯片上将众多功能模块集成在一起,以实现电子设备的多种功能。
在过去,一块芯片只能实现单一功能,如今随着技术的进步,一块芯片上可以实现多种不同功能,如计算、存储、通信等,这大大提高了电子设备的性能和功能。
2. 设计工具与方法的创新在集成电路设计中,设计工具与方法的创新对于提高设计效率和降低成本至关重要。
随着计算机技术的进步,设计工具和方法也在不断更新和改进。
例如,现在广泛应用的计算机辅助设计工具(CAD)能够帮助设计师快速设计和验证电路,并减少设计错误率。
同时,软件仿真技术的发展也使得设计者能够在实际制造前对电路进行全面测试和优化,提高了设计的准确性和可靠性。
3. 新型材料的应用新型材料的应用也是集成电路设计技术创新的重要方向之一。
传统的硅基集成电路材料在一些特殊场景下已经无法满足需求,因此人们开始研究和应用新型材料,如碳纳米管、氮化镓等。
这些材料具有更好的导电性能、热稳定性和机械强度,能够提高芯片的性能和可靠性。
此外,新型材料的应用还可以减小芯片的体积,实现更小尺寸的集成电路。
二、集成电路制造技术的应用1. 先进制程的发展先进制程是指制造集成电路时所采用的工艺技术和设备。
随着制程技术的不断突破和进步,先进制程已经实现了微米级甚至纳米级的精度,这极大地提高了集成电路的集成度和性能。
先进制程的发展使得集成电路在更小的尺寸下实现了更高的集成度,同时也提高了集成电路的工作频率和功耗效率。

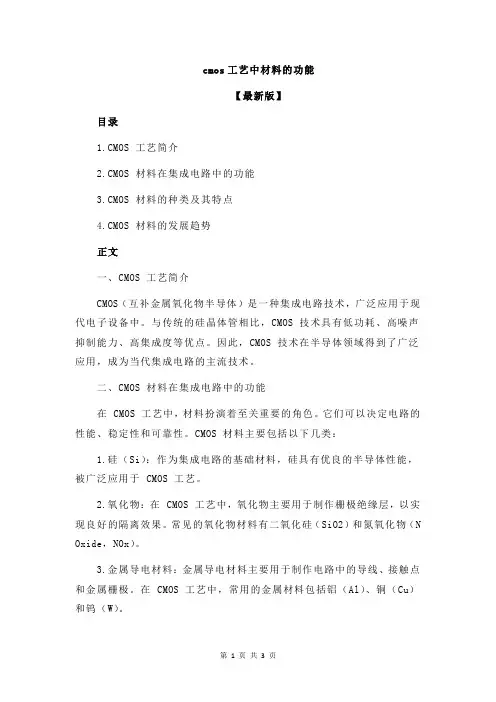

cmos工艺中材料的功能【最新版】目录1.CMOS 工艺简介2.CMOS 材料在集成电路中的功能3.CMOS 材料的种类及其特点4.CMOS 材料的发展趋势正文一、CMOS 工艺简介CMOS(互补金属氧化物半导体)是一种集成电路技术,广泛应用于现代电子设备中。
与传统的硅晶体管相比,CMOS 技术具有低功耗、高噪声抑制能力、高集成度等优点。
因此,CMOS 技术在半导体领域得到了广泛应用,成为当代集成电路的主流技术。
二、CMOS 材料在集成电路中的功能在 CMOS 工艺中,材料扮演着至关重要的角色。
它们可以决定电路的性能、稳定性和可靠性。
CMOS 材料主要包括以下几类:1.硅(Si):作为集成电路的基础材料,硅具有优良的半导体性能,被广泛应用于 CMOS 工艺。
2.氧化物:在 CMOS 工艺中,氧化物主要用于制作栅极绝缘层,以实现良好的隔离效果。
常见的氧化物材料有二氧化硅(SiO2)和氮氧化物(N Oxide,NOx)。
3.金属导电材料:金属导电材料主要用于制作电路中的导线、接触点和金属栅极。
在 CMOS 工艺中,常用的金属材料包括铝(Al)、铜(Cu)和钨(W)。
4.掺杂剂:掺杂剂用于改变硅的导电性质,以实现 n 型和 p 型半导体。
常见的掺杂剂有硼(B)、磷(P)和砷(As)。
5.绝缘层:在 CMOS 工艺中,绝缘层用于隔离不同区域的半导体材料,防止电流泄露。
常见的绝缘层材料有硅氮化物(Si3N4)和氟化硅(SiF4)。
三、CMOS 材料的种类及其特点1.硅(Si):作为基础材料,硅具有优良的半导体性能,但随着制程工艺的不断缩小,硅材料的局限性逐渐显现,如电子迁移率降低、漏电流增加等。
2.氧化物:二氧化硅具有良好的绝缘性能,但随着制程工艺的缩小,其厚度也越来越薄,可能导致泄漏电流增加。
氮氧化物具有较高的介电常数,可减小栅极绝缘层的厚度,提高集成度,但制作工艺相对复杂。
3.金属导电材料:铝具有较低的电阻率和良好的导电性能,但容易与氧化物发生反应,影响电路稳定性。

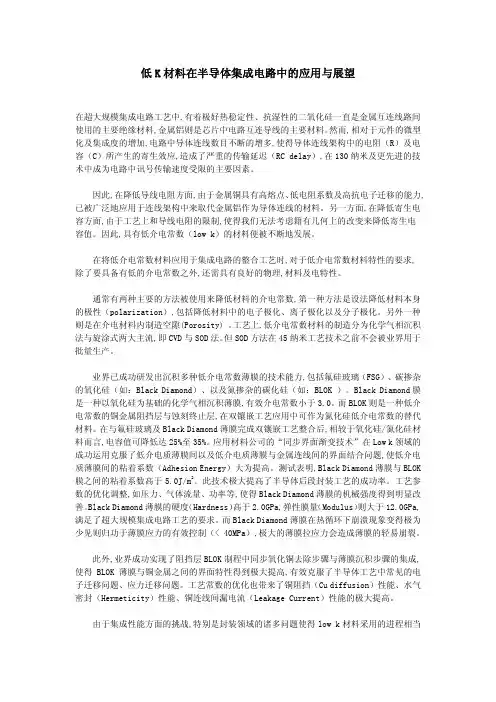

低K材料在半导体集成电路中的应用与展望在超大规模集成电路工艺中,有着极好热稳定性、抗湿性的二氧化硅一直是金属互连线路间使用的主要绝缘材料,金属铝则是芯片中电路互连导线的主要材料。
然而,相对于元件的微型化及集成度的增加,电路中导体连线数目不断的增多,使得导体连线架构中的电阻(R)及电容(C)所产生的寄生效应,造成了严重的传输延迟(RC delay),在130纳米及更先进的技术中成为电路中讯号传输速度受限的主要因素。
因此,在降低导线电阻方面,由于金属铜具有高熔点、低电阻系数及高抗电子迁移的能力,已被广泛地应用于连线架构中来取代金属铝作为导体连线的材料。
另一方面,在降低寄生电容方面,由于工艺上和导线电阻的限制,使得我们无法考虑籍有几何上的改变来降低寄生电容值。
因此,具有低介电常数(low k)的材料便被不断地发展。
在将低介电常数材料应用于集成电路的整合工艺时,对于低介电常数材料特性的要求,除了要具备有低的介电常数之外,还需具有良好的物理,材料及电特性。
通常有两种主要的方法被使用来降低材料的介电常数,第一种方法是设法降低材料本身的极性(polarization),包括降低材料中的电子极化、离子极化以及分子极化。
另外一种则是在介电材料内制造空隙(Porosity) 。
工艺上,低介电常数材料的制造分为化学气相沉积法与旋涂式两大主流,即CVD与SOD法。
但SOD方法在45纳米工艺技术之前不会被业界用于批量生产。
业界已成功研发出沉积多种低介电常数薄膜的技术能力,包括氟硅玻璃(FSG)、碳掺杂的氧化硅(如:Black Diamond)、以及氮掺杂的碳化硅(如:BLOK )。
Black Diamond膜 是一种以氧化硅为基础的化学气相沉积薄膜,有效介电常数小于3.0。
而BLOK则是一种低介电常数的铜金属阻挡层与蚀刻终止层,在双镶嵌工艺应用中可作为氮化硅低介电常数的替代材料。
在与氟硅玻璃及Black Diamond薄膜完成双镶嵌工艺整合后,相较于氧化硅/氮化硅材料而言,电容值可降低达25%至35%。
集成电路的现状及其发展趋势一、概述集成电路(Integrated Circuit,简称IC)是将多个电子元件集成在一块衬底上,完成一定的电路或系统功能的微型电子部件。
自20世纪50年代诞生以来,集成电路已经经历了从小规模集成电路(SSI)、中规模集成电路(MSI)、大规模集成电路(LSI)、超大规模集成电路(VLSI)到甚大规模集成电路(ULSI)的发展历程。
如今,集成电路已经成为现代电子设备中不可或缺的核心部件,广泛应用于计算机、通信、消费电子、汽车电子、工业控制等领域。
随着科技的快速发展,集成电路的设计、制造和应用技术也在不断进步。
在设计方面,随着计算机辅助设计(CAD)技术的发展,集成电路设计的复杂性和精度不断提高,使得高性能、低功耗、高可靠性的集成电路得以实现。
在制造方面,集成电路的生产线越来越自动化、智能化,纳米级加工技术、三维堆叠技术等新兴技术也在不断应用于集成电路的制造过程中。
在应用方面,集成电路正向着更高集成度、更小尺寸、更低功耗、更高性能的方向发展,以满足不断增长的市场需求。
集成电路的发展也面临着一些挑战。
随着集成电路尺寸的不断缩小,传统的制造方法已经接近物理极限,这使得集成电路的进一步发展变得更为困难。
同时,随着全球经济的不断发展和市场竞争的加剧,集成电路产业也面临着巨大的竞争压力。
探索新的制造技术、开发新的应用领域、提高产业竞争力成为集成电路产业未来的重要发展方向。
总体来说,集成电路作为现代电子技术的核心,其发展现状和趋势直接影响着整个电子产业的发展。
未来,随着技术的不断进步和市场的不断变化,集成电路产业将继续保持快速发展的势头,为全球经济和社会的发展做出更大的贡献。
1. 集成电路的定义与重要性集成电路(Integrated Circuit,简称IC)是一种微型电子器件或部件,采用一定的工艺,把一个电路中所需的晶体管、电阻、电容和电感等元件及布线互连一起,制作在一小块或几小块半导体晶片或介质基片上,然后封装在一个管壳内,成为具有所需电路功能的微型结构。
原子能技术在电子与半导体工业中的应用尽管原子能技术一直被广泛应用于能源领域,然而,它在电子与半导体工业中的应用也越来越受到人们的关注和重视。
原子能技术具有高精度、高效率和无污染等特点,在电子与半导体工业中发挥着重要的作用。
本文将从材料分析、材料制备和工艺改进三个方面探讨原子能技术在电子与半导体工业中的应用。
一、材料分析中的应用在电子与半导体工业中,对材料的分析和表征是非常重要的。
原子能技术能够提供高分辨率和非破坏性的材料分析方法,帮助工程师和研究人员了解以及优化材料的性能。
例如,核磁共振(NMR)技术可以用于表征材料中的有机物质和杂质,帮助研究人员针对材料进行合理的优化。
另外,同位素示踪技术可以追踪材料中的元素分布和迁移情况,从而实现对电子与半导体材料的深入研究。
二、材料制备中的应用原子层沉积(ALD)是一种常用的材料制备技术,它通过原子层的沉积来精确地控制材料的厚度和组成。
ALD技术利用原子能技术提供的高精度和高稳定性,能够在电子与半导体工业中制备出具有特定功能和性能的薄膜材料。
例如,金属氧化物薄膜在电子元器件中广泛应用,而ALD技术能够实现金属氧化物薄膜的均匀沉积和良好的界面质量,提高了元器件的性能和可靠性。
三、工艺改进中的应用电子与半导体的工艺制程对最终产品的性能和品质有着重要影响。
原子能技术在工艺改进中发挥重要作用,能够提供精确的表征结果和丰富的工艺控制手段。
例如,离子注入技术可以利用原子束对材料进行定向掺杂,从而调节材料的电学性能。
此外,原子力显微镜(AFM)技术可以实时观察和测量材料表面的形貌和力学性能,为工艺改进提供了重要的参考。
综上所述,原子能技术在电子与半导体工业中的应用具有重要的意义。
它能够通过材料分析来提供深入的材料性能了解和优化,通过材料制备来获得特定功能和性能的薄膜材料,并且通过工艺改进来提升工艺制程的精确性和可控性。
原子能技术的应用为电子与半导体工业的发展提供了强有力的支持,同时也推动了该领域的技术进步与创新。

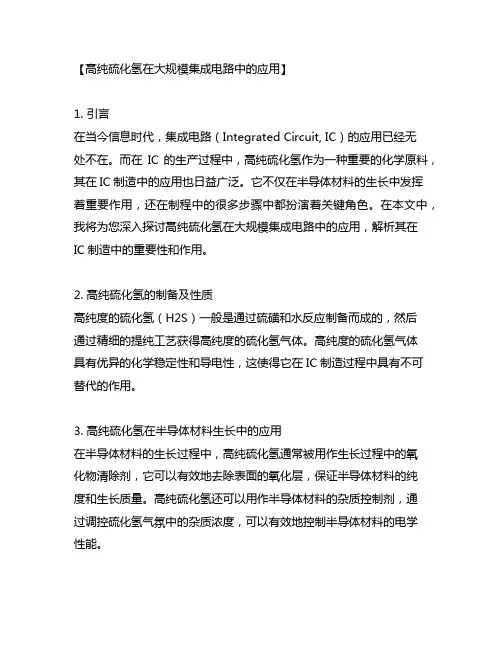

【高纯硫化氢在大规模集成电路中的应用】1. 引言在当今信息时代,集成电路(Integrated Circuit, IC)的应用已经无处不在。
而在IC的生产过程中,高纯硫化氢作为一种重要的化学原料,其在IC制造中的应用也日益广泛。
它不仅在半导体材料的生长中发挥着重要作用,还在制程中的很多步骤中都扮演着关键角色。
在本文中,我将为您深入探讨高纯硫化氢在大规模集成电路中的应用,解析其在IC制造中的重要性和作用。
2. 高纯硫化氢的制备及性质高纯度的硫化氢(H2S)一般是通过硫磺和水反应制备而成的,然后通过精细的提纯工艺获得高纯度的硫化氢气体。
高纯度的硫化氢气体具有优异的化学稳定性和导电性,这使得它在IC制造过程中具有不可替代的作用。
3. 高纯硫化氢在半导体材料生长中的应用在半导体材料的生长过程中,高纯硫化氢通常被用作生长过程中的氧化物清除剂,它可以有效地去除表面的氧化层,保证半导体材料的纯度和生长质量。
高纯硫化氢还可以用作半导体材料的杂质控制剂,通过调控硫化氢气氛中的杂质浓度,可以有效地控制半导体材料的电学性能。
4. 高纯硫化氢在制程中的应用在IC的制程中,高纯硫化氢通常被用于腐蚀和清洗。
以腐蚀为例,高纯硫化氢可以与金属表面的氧化物反应生成易溶解的硫化合物,从而去除金属表面的氧化层。
这在IC的制程中具有重要意义,因为金属表面的氧化层会影响到金属的导电性和粘附性,而高纯硫化氢可以很好地解决这一问题。
5. 总结回顾高纯硫化氢作为一种重要的化学原料,在大规模集成电路的制造中扮演着不可或缺的角色。
它不仅在半导体材料的生长中发挥着关键作用,还在IC制程中的腐蚀和清洗等方面发挥着重要作用。
高纯硫化氢的稳定性和导电性赋予了它在IC制造中独特的地位,可以说,没有高纯硫化氢,就没有高质量、高性能的集成电路。
6. 个人观点与理解在我看来,高纯硫化氢在大规模集成电路中的应用将会越来越重要。
随着IC技术的不断发展和应用的拓展,对硫化氢气体的纯度和稳定性要求将会越来越高,这将会对高纯硫化氢的生产和提纯工艺提出更高的挑战。

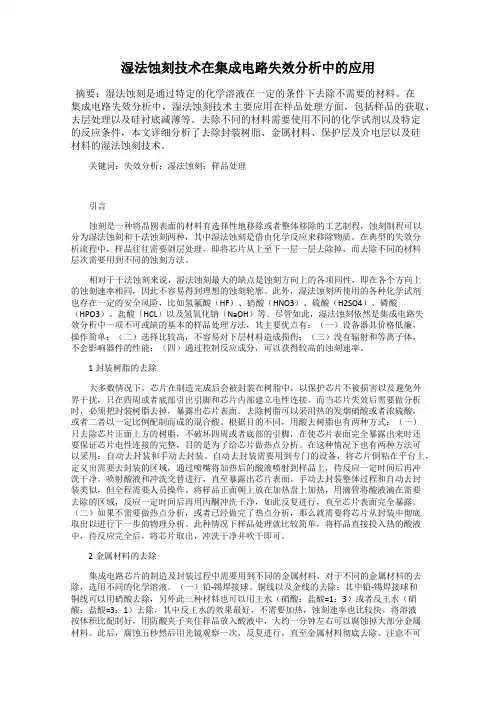

湿法蚀刻技术在集成电路失效分析中的应用摘要:湿法蚀刻是通过特定的化学溶液在一定的条件下去除不需要的材料。
在集成电路失效分析中,湿法蚀刻技术主要应用在样品处理方面,包括样品的获取、去层处理以及硅衬底减薄等。
去除不同的材料需要使用不同的化学试剂以及特定的反应条件,本文详细分析了去除封装树脂、金属材料、保护层及介电层以及硅材料的湿法蚀刻技术。
关键词:失效分析;湿法蚀刻;样品处理引言蚀刻是一种将晶圆表面的材料有选择性地移除或者整体移除的工艺制程,蚀刻制程可以分为湿法蚀刻和干法蚀刻两种,其中湿法蚀刻是借由化学反应来移除物质。
在典型的失效分析流程中,样品往往需要剥层处理,即将芯片从上至下一层一层去除掉,而去除不同的材料层次需要用到不同的蚀刻方法。
相对于干法蚀刻来说,湿法蚀刻最大的缺点是蚀刻方向上的各项同性,即在各个方向上的蚀刻速率相同,因此不容易得到理想的蚀刻轮廓。
此外,湿法蚀刻所使用的各种化学试剂也存在一定的安全风险,比如氢氟酸(HF)、硝酸(HNO3)、硫酸(H2SO4)、磷酸(HPO3)、盐酸(HCL)以及氢氧化钠(NaOH)等。
尽管如此,湿法蚀刻依然是集成电路失效分析中一项不可或缺的基本的样品处理方法,其主要优点有:(一)设备器具价格低廉,操作简单;(二)选择比较高,不容易对下层材料造成损伤;(三)没有辐射和等离子体,不会影响器件的性能;(四)通过控制反应成分,可以获得较高的蚀刻速率。
1封装树脂的去除大多数情况下,芯片在制造完成后会被封装在树脂中,以保护芯片不被损害以及避免外界干扰,只在四周或者底部引出引脚和芯片内部建立电性连接。
而当芯片失效后需要做分析时,必须把封装树脂去掉,暴露出芯片表面。
去除树脂可以采用热的发烟硝酸或者浓硫酸,或者二者以一定比例配制而成的混合酸。
根据目的不同,用酸去树脂也有两种方式:(一)只去除芯片正面上方的树脂,不破坏四周或者底部的引脚,在使芯片表面完全暴露出来时还要保证芯片电性连接的完整,目的是为了给芯片做热点分析。

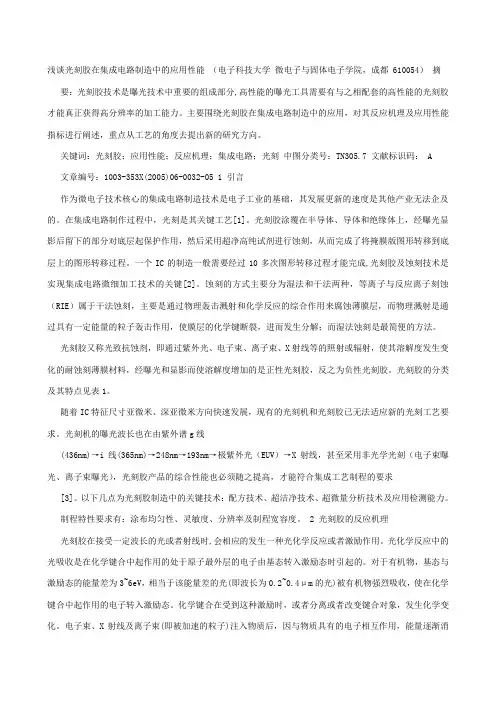

浅谈光刻胶在集成电路制造中的应用性能(电子科技大学微电子与固体电子学院,成都 610054)摘要:光刻胶技术是曝光技术中重要的组成部分,高性能的曝光工具需要有与之相配套的高性能的光刻胶才能真正获得高分辨率的加工能力。
主要围绕光刻胶在集成电路制造中的应用,对其反应机理及应用性能指标进行阐述,重点从工艺的角度去提出新的研究方向。
关键词:光刻胶;应用性能;反应机理;集成电路;光刻中图分类号:TN305.7 文献标识码: A 文章编号:1003-353X(2005)06-0032-05 1 引言作为微电子技术核心的集成电路制造技术是电子工业的基础,其发展更新的速度是其他产业无法企及的。
在集成电路制作过程中,光刻是其关键工艺[1]。
光刻胶涂覆在半导体、导体和绝缘体上,经曝光显影后留下的部分对底层起保护作用,然后采用超净高纯试剂进行蚀刻,从而完成了将掩膜版图形转移到底层上的图形转移过程。
一个IC的制造一般需要经过10多次图形转移过程才能完成,光刻胶及蚀刻技术是实现集成电路微细加工技术的关键[2]。
蚀刻的方式主要分为湿法和干法两种,等离子与反应离子刻蚀(RIE)属于干法蚀刻,主要是通过物理轰击溅射和化学反应的综合作用来腐蚀薄膜层,而物理溅射是通过具有一定能量的粒子轰击作用,使膜层的化学键断裂,进而发生分解;而湿法蚀刻是最简便的方法。
光刻胶又称光致抗蚀剂,即通过紫外光、电子束、离子束、X射线等的照射或辐射,使其溶解度发生变化的耐蚀刻薄膜材料,经曝光和显影而使溶解度增加的是正性光刻胶,反之为负性光刻胶。
光刻胶的分类及其特点见表1。
随着IC特征尺寸亚微米、深亚微米方向快速发展,现有的光刻机和光刻胶已无法适应新的光刻工艺要求。
光刻机的曝光波长也在由紫外谱g线(436nm)→i线(365nm)→248nm→193nm→极紫外光(EUV)→X射线,甚至采用非光学光刻(电子束曝光、离子束曝光),光刻胶产品的综合性能也必须随之提高,才能符合集成工艺制程的要求[3]。
大规模集成电路制造工艺和制程最新进展I. 概介大规模集成电路(Large Scale Integrated Circuit,LSI)是目前电子行业的核心产品,具有高性能、低功耗、高密度等特点。
LSI制造工艺和制程的进展一直是半导体技术发展的核心内容之一。
LSI制造工艺和制程的发展可以从技术水平的角度、成本优势的角度等多方面来考虑。
本文将从技术水平、工艺优化和成本控制等方面介绍LSI制造工艺和制程的最新进展。
II. 技术水平LSI的技术水平是LSI制造的核心内容。
在技术水平方面,主要体现在微纳加工、自组织技术、新材料应用等多个方面。
微纳加工技术方面,深紫外光刻技术是当前LSI制造中最为重要的微纳加工技术。
由于其可以实现超分辨率的线宽,也因此成为制造Transistors和Metal Insulator Layers的基础工艺。
与此同时,束缚电子光刻技术已经可以实现亚10纳米级别的线宽。
这使得LSI制造达到全新的高度。
自组织技术方面,多分子光刻技术(Diffractive Multi-Layer Optic Lithography,DMOL)是一种基于反射式全息技术的自组织光刻技术。
该技术可以将大约0.11微米的线宽减小至50纳米以下。
由于其可以复刻重要的模式芯片,并同时与深紫外光刻技术配合使用,使得其达到了超过传统制造工艺的阈值。
该技术的出现,大大降低了LSI制造的成本和制造时间,同时也推进了LSI制造技术水平的进步。
新材料应用方面,金氧硅悬浮膜技术(Silicon Overhang Technology,SOT)是一种用于实现新型热流体和气体传输的工艺,其能够被量产用在光刻和衬底裸露当中,同时也被用于光刻过程、核心层制造、表面包覆等多个领域。
由于其具有优异的特性,也因此成为当前LSI制造的主要选择之一。
III. 工艺优化LSI制造的工艺优化是目前LSI制造发展的重点之一。
在工艺优化方面,主要体现在工艺步骤的优化、双光子光刻技术、离子注入技术等多个方面。
高性能集成电路设备的制造工艺优化研究摘要:本研究聚焦于高性能集成电路设备的制造工艺优化。
通过采用先进的工艺技术和方法,重点分析了提高集成电路制造效率和性能的关键因素。
本文探讨了不同制造工艺对设备性能的影响,以及如何通过工艺优化实现成本降低和性能提升。
研究表明,综合工艺参数控制和材料选择优化是提高集成电路设备性能的有效途径。
通过实验数据和理论分析,本文证实了优化方案的有效性,并对未来集成电路设备制造工艺的发展趋势提出了预测。
关键词:集成电路制造;工艺优化;性能提升;成本控制;工艺参数引言:随着科技的迅速发展,高性能集成电路设备在多个领域的应用日益广泛,其制造工艺的优化成为了提高竞争力的关键。
本文围绕高性能集成电路设备的制造工艺优化进行深入探讨,旨在通过工艺创新实现设备性能的显著提升和成本的有效降低。
集成电路设备的制造工艺不仅关系到产品的质量和性能,更是决定企业在激烈市场竞争中立足的重要因素。
因此,本研究的核心在于解析当前制造工艺的局限性,并提出创新的优化策略,以期为集成电路行业的发展贡献新的思路和方法。
1.高性能集成电路设备制造工艺的当前挑战1.1 工艺精度与成本的平衡问题在高性能集成电路设备的制造过程中,工艺精度是保障设备性能的关键因素。
随着技术的进步,集成电路的微缩化趋势要求更高的精度和更精细的制程控制。
然而,精度的提升往往伴随着成本的增加,包括设备投入、材料消耗和维护成本等。
如何在保证工艺精度的同时控制成本,是制造高性能集成电路设备时必须面对的一大挑战。
1.2 材料与工艺的创新需求集成电路制造中的材料选择和工艺方法对设备性能有着直接影响。
传统的硅基材料和光刻技术在微缩极限面临挑战,新型材料如硅锗合金、高介电常数材料等的研究和应用成为趋势。
同时,工艺方法如原子层沉积、极紫外光刻技术等的发展,为提高制造效率和性能提供了可能。
然而,这些新材料和新技术的研发和应用需要大量的时间和资金投入,且在实际生产中的稳定性和可靠性仍需验证。
光刻机在集成电路制造中的应用光刻机是一种关键的设备,被广泛应用于集成电路制造过程中。
它在半导体行业中扮演着重要角色,对于制造高效、高质量的集成电路起着至关重要的作用。
本文将重点探讨光刻机在集成电路制造中的应用,并介绍其原理和技术发展。
光刻机是一种利用光学原理进行图案转移的设备。
该设备通过使用光源和镜头系统将光投射到光刻胶上,然后通过光学透镜在硅片上形成所需的器件图案。
这个过程是先在掩模(或光罩)上制作所需的图案,然后利用光刻机将图案投射到硅片上。
光刻工艺主要分为曝光、显影和清洗三个步骤。
首先,光刻机的曝光步骤是使用高能量的光源将掩模上的图案投射到光刻胶上。
这个过程中,需要光刻胶具有光敏感性,即能够对特定波长的光线进行反应。
光刻胶是集成电路制造中的关键材料,其质量和性能直接影响到最终产品的质量。
因此,选择和优化合适的光刻胶成为了光刻机制程的重要环节之一。
其次,显影步骤是将光刻胶中未曝光的部分溶解掉,以实现图案的转移。
这一步骤需要使用显影液,其中的化学物质可以溶解或辅助溶解掉未曝光的部分光刻胶。
显影过程对于最终图案的分辨率和清晰度非常关键,因此显影液的配方和使用方法需要经过精细调整,以获得最佳的显影效果。
最后,清洗步骤是将光刻胶残留物从硅片表面洗净,以准备下一步的工艺步骤。
这是非常重要的一步,因为任何残留在硅片上的光刻胶或其他杂质都会导致器件的损坏或不良的性能。
因此,高效、可靠的清洗过程对于集成电路的生产至关重要。
光刻机在集成电路制造中的应用不仅仅局限于曝光、显影和清洗这几个步骤,还有许多其他方面。
例如,光刻机的分辨率是衡量其性能的重要指标之一。
随着集成电路制造的需求不断提高,光刻机的分辨率也需要不断提升。
目前,光刻机的分辨率已经达到了亚纳米级别,为制造更小、更精密的器件提供了可能。
除了分辨率的提升,光刻机的速度也在不断增加。
由于集成电路制造需要生产大量的器件,因此提高生产效率是非常重要的。
光刻机制程的速度的提升可以帮助降低制造成本,并满足市场对产品的需求。
材料分析技术在集成电路制程中的应用谢咏芬、何快容11-1简介在现今的微电子材料研究中,各式各样的分析仪器通常被用来协助技术开发 (Technology Developement)、制程监控(ProcessMonitoring)、故障分析(Failure An alysis)、和进行产品功能异常侦错 将简要叙述各种分析仪器的工作原理、 析技术在半导体组件制造中的应用。
图 11-1-1有关微电子材料的分析技术可以概分为结构分析 大类,常见的仪器计有光学显微镜 (Optical Microscope, OM),扫描式电子显微镜(Seanning Electron Microscope, SEM) ,X 光能谱分析仪 (X-ray Spectrometry) ,穿透式 电子显微镜(Transmission Electron Microscope, TEM),聚焦式离子束显微镜(FocusedIon beam, FIB) ,X 光绕射分析仪 (X-ray Diffractometer, XRD),扫描式欧杰电子显微镜(Scanning Auger Microscope, SAM ,二次离子质谱仪(Secondary ion MassSpectrometry, SIMS),展阻量测分析仪 (Spreadi ng Resista nee Profili ng, SRP) ,拉塞福背向散射质谱仪(Rutherford Backscattering Spectrometry, RBS) ,和全反射式 X-光萤光分析仪(Total Reflection X-ray Fluoresce nee, TXRF) 等十几种之多,请见 图 11-1-2。
目前在IC 工业中,无论是生产线或一般的分析实验室中,几乎随处可见到光学显微镜,然而对各类的IC 组件结构观察或日常的制程监控, 最普遍的分析工具仍是扫描式电子显微镜;近几年来,由于组件尺寸微小化 (Device Min iaturizatio n)的趋势已步入深次微米(Deep Sub-Micro n)的世代,许多材料微细结构的观察都需要高分辨率(Resolutio n) 的影像品质,穿透式电子显微镜的重要度自然日益提高; 但是在进行组件故障或制程异常分析时, 往往需要定点观察或切割局部横截面结构, 以便确认异常发生的时机或探讨故障的真因,因此聚焦式离子束显微镜 (Focused Ion Beam, FIB)应运而生,这项分析技术近五年来蓬勃发展,提供了定点切割技术 (Precisional Cutting)、自动导航定位系统(Auto Navigation System)、和立即蒸镀和蚀刻 (In-Situ Deposition and Etching)等功能,大大的满足了各类定点观察的需求,同时也带来了其它像线路修补(Circuit Repair)、布局验证(LayoutVerificatio n)等多样化的功能,使得各类分析的进行减少了试片制备的困扰,同时对定点(Products Debug) 分辨率、和侦测极限, 等研究(请见图11-1-1 );本章并以典型的实例来说明这些分(物性)与成份分析(化性)两Reieucii and DeveCopmentMoniitoHng分析的能力可提升到0.1 um以下的水准。
光刻制程中的核心工艺技术综述
曲征辉
【期刊名称】《集成电路应用》
【年(卷),期】2024(41)3
【摘要】阐述光刻制程的核心工艺技术,分析各工艺步骤特点及异常情况,包括气相成底膜、涂布、前烘、曝光、曝光烘烤、显影、硬烘、检验工序,为未来进一步工艺研究与生产制造提供理论依据。
【总页数】2页(P68-69)
【作者】曲征辉
【作者单位】沈阳芯源微电子设备股份有限公司
【正文语种】中文
【中图分类】TN405
【相关文献】
1.软件逆向工程技术在
2.4 m风洞核心控制程序研制中的应用2.在理论宣讲中培育和践行社会主义核心价值观——“核心价值观百场讲坛”综述
3.现代化采矿工艺技术在采矿工程中的应用综述
4.近五年中文核心期刊有关体育核心素养的文献综述
5.光刻胶剥离制程中的寄生栅极效应
因版权原因,仅展示原文概要,查看原文内容请购买。
纳米集成电路制造中的CMP王海明【摘要】总结了化学机械抛光技术在当前纳米集成电路工艺流程中的实际应用,分析了存在的问题和挑战,以及CMP的发展趋势;同时充分评估了CMP在纳米集成电路制造中的关键作用,以及掌握其核心技术的战略意义.【期刊名称】《电子工业专用设备》【年(卷),期】2018(047)002【总页数】6页(P1-5,57)【关键词】化学机械抛光;纳米集成电路制造;化学机械抛光核心技术【作者】王海明【作者单位】中国电子科技集团公司第四十五研究所,北京100176【正文语种】中文【中图分类】TN305自从1988年IBM公司将化学机械抛光技术(CMP)应用于4M DRAM芯片的制造,集成电路制造工艺就逐渐对CMP技术产生了越来越强烈的依赖。
之所以如此,主要是由于器件特征尺寸(CD)微细化,以及技术升级引入的多层布线和一些新型材料的出现。
特别是进入0.25 μm节点后的Al布线和进入0.13 μm节点后的Cu 布线,CMP技术的重要性更显突出。
进入90~65 nm节点后,铜互连技术和低k介质的采用,CMP的研磨对象主要是铜互连层、层间绝缘膜和浅沟槽隔离(STI)。
从45 nm开始,逻辑器件的晶体管中引入高k金属栅结构(HKMG),因而同时引入了两个关键的平坦化应用,即虚拟栅开口CMP工艺和替代金属栅CMP工艺。
到了32 nm和22 nm节点,铜互连低k介质集成的CMP工艺技术支持32 nm和22 nm器件的量产。
在22 nm开始出现的FinFET晶体管添加了虚拟栅平坦化工艺,这是实现后续3D结构刻蚀的关键技术。
先进的DRAM存储器件在凹槽刻蚀形成埋栅结构前采用了栅金属平坦化工艺。
引入高迁移率沟道材料(如用于nFET的III-V材料和用于pFET 的锗)后,需要结合大马士革类型的工艺,背面抛光这些新材料。
另外,CMP也在PCRAM技术中担当起了GST CMP的重任。
总之,诸如此类层出不穷,CMP 在纳米集成电路制造中的作用至关重要。
集成电路技术的前沿研究一、引言随着电子信息技术的迅猛发展,集成电路技术已经成为了信息时代的核心技术之一。
现代集成电路技术的研究和发展取得了重大的技术突破,新一代的集成电路产品层出不穷,应用范围已经覆盖了计算机、通信、无线电、汽车等多个领域。
本文将深入探讨当前集成电路技术的前沿研究,分别从微电子制程、三维集成电路、新型材料在集成电路中的应用等几个方面展开探讨。
二、微电子制程微电子制程是集成电路制造时所需的工艺流程,是集成电路技术的核心环节。
当前,微电子制程的研究已经取得了重大进展,能够对微米级别的结构进行准确的控制。
目前的集成电路功耗已经非常低,甚至达到了几个纳瓦特级别。
同时,微电子制程还可以准确刻画出高与宽比、尺寸的变化等复杂的结构。
这种制程的不断改进,为集成电路领域的技术进步提供了坚实的基础。
三、三维集成电路三维集成电路是一种近年来快速发展的新型集成电路技术,它将多层芯片堆叠在一起,以实现在一个小的体积内嵌入更多的功能。
三维集成电路技术可以提高芯片的性能和能耗,同时,它还可以大大降低系统的功耗,提高产品的稳定性和可靠性。
针对三维集成电路的制造,必须要克服多个技术难点,如排列、晶圆倾斜、晶圆质量控制等,但是,这种制造方式目前已经有了很大的进展。
四、新型材料在集成电路中的应用新型材料的兴起大大促进了集成电路自上世纪六七十年代以来的快速发展。
传统的硅材料已经不能满足新一代芯片的要求,因此,研究新型材料在集成电路中的应用已成为目前集成电路技术研究的热点之一。
现在,各种新型材料,如碳纳米管、石墨烯、氮化硅、锗等都可以应用于集成电路的制造过程中,以实现更高的性能和更低的功耗。
五、总结随着科技的不断进步和应用需求的增加,集成电路技术的研究已成为了许多企业和国家重点发展的领域。
未来的集成电路技术将不断向微型化、智能化、集成化的方向发展,并不断突破制造工艺、工具技术和新型材料的应用,助推集成电路技术进一步提升,实现更加广泛的应用领域。
厚膜混合集成电路的制备工艺与技术分析厚膜混合集成电路(HMIC)是一种新型的集成电路制备工艺,它将薄膜和厚膜工艺相结合,旨在提高集成电路的性能和功能。
本文将对厚膜混合集成电路的制备工艺与技术进行详细分析。
厚膜混合集成电路是一种通过在基底上生长薄膜,并通过沉积多层金属和介质薄膜来建立电路元件的制造方法。
相比传统的厚膜集成电路,厚膜混合集成电路采用了更为先进的材料和工艺技术,可以实现更高的电路集成度和更好的性能。
它具有制造成本低、制程可控性好、工艺适应性强等优势。
厚膜混合集成电路的制备工艺主要包括几个关键步骤。
首先是基底清洁和准备,保证基底表面的洁净度和平整度。
接下来是薄膜生长,通过化学气相沉积(CVD)或物理气相沉积(PVD)等方法,在基底上生长出所需的薄膜。
薄膜的选择和生长条件的控制对电路的性能和功能起着重要作用。
然后是金属和介质薄膜的沉积,通过磁控溅射、电子束蒸发等技术,在薄膜上沉积金属和介质薄膜,形成电路元件。
最后是图案化和封装,利用光刻、蚀刻等技术将电路元件进行图案化处理,并进行封装,形成最终的厚膜混合集成电路芯片。
在厚膜混合集成电路的制备过程中,不同材料的选择和工艺参数的优化对电路性能和功能起着关键影响。
例如,基底材料的选择要考虑其热膨胀系数、导热性能等因素,以保证整个电路在工作温度下的稳定性和可靠性。
薄膜的选择要考虑其电学、磁学、光学等性质,以满足电路的特定功能需求。
金属和介质薄膜的沉积要控制其厚度、成分和形貌等,以确保电路元件的性能和可靠性。
此外,制备过程中的工艺参数的优化也是关键,如温度、压力、沉积速率等,它们直接影响着薄膜和电路的质量。
厚膜混合集成电路的技术方面,主要涉及到材料、工艺和设备等几个方面。
首先是材料技术,包括薄膜材料的研发和应用,如硅、氮化硅、氧化铝等。
其次是工艺技术,包括薄膜生长、沉积、曝光、蚀刻等各个步骤的工艺开发和优化。
最后是设备技术,包括薄膜生长设备、沉积设备、曝光设备、蚀刻设备等的研制和应用。
材料分析技术在集成电路制程中的应用谢咏芬、何快容11-1 简介在现今的微电子材料研究中,各式各样的分析仪器通常被用来协助技术开发(Technology Developement)、制程监控(Process Monitoring)、故障分析(Failure Analysis)、和进行产品功能异常侦错 (Products Debug) 等研究 (请见图11-1-1);本章将简要叙述各种分析仪器的工作原理、分辨率、和侦测极限,并以典型的实例来说明这些分析技术在半导体组件制造中的应用。
图11-1-1有关微电子材料的分析技术可以概分为结构分析(物性)与成份分析(化性)两大类,常见的仪器计有光学显微镜 (Optical Microscope, OM),扫描式电子显微镜(Scanning Electron Microscope, SEM),X光能谱分析仪 (X-ray Spectrometry),穿透式电子显微镜 (Transmission Electron Microscope, TEM),聚焦式离子束显微镜 (Focused Ion beam, FIB),X光绕射分析仪 (X-ray Diffractometer, XRD),扫描式欧杰电子显微镜(Scanning Auger Microscope, SAM),二次离子质谱仪 (Secondary ion Mass Spectrometry, SIMS),展阻量测分析仪 (Spreading Resistance Profiling, SRP),拉塞福背向散射质谱仪 (Rutherford Backscattering Spectrometry, RBS),和全反射式 X-光萤光分析仪(Total Reflection X-ray Fluorescence, TXRF)等十几种之多,请见图11-1-2。
目前在IC工业中,无论是生产线或一般的分析实验室中,几乎随处可见到光学显微镜,然而对各类的 IC 组件结构观察或日常的制程监控,最普遍的分析工具仍是扫描式电子显微镜;近几年来,由于组件尺寸微小化 (Device Miniaturization) 的趋势已步入深次微米(Deep Sub-Micron) 的世代,许多材料微细结构的观察都需要高分辨率 (Resolution)的影像品质,穿透式电子显微镜的重要度自然日益提高;但是在进行组件故障或制程异常分析时,往往需要定点观察或切割局部横截面结构,以便确认异常发生的时机或探讨故障的真因,因此聚焦式离子束显微镜 (Focused Ion Beam, FIB) 应运而生,这项分析技术近五年来蓬勃发展,提供了定点切割技术 (Precisional Cutting)、自动导航定位系统 (Auto Navigation System)、和立即蒸镀和蚀刻 (In-Situ Deposition and Etching) 等功能,大大的满足了各类定点观察的需求,同时也带来了其它像线路修补 (Circuit Repair)、布局验证 (Layout Verification) 等多样化的功能,使得各类分析的进行减少了试片制备的困扰,同时对定点分析的能力可提升到 0.1 um 以下的水准。
图11-1-2在成份分析方面,附加在扫描式电子显微镜上的 X光能谱分析仪,当然是最简便的化学元素分析仪器,其使用率一直也是所有元素分析仪器当中最高的;然而因为有限的侦测浓度和可侦测的元素范围,对微量的成份或表面污染,需借重二次离子质谱仪或全反射式 X 光萤光分析仪,而对纵深方向 (Depth Profiling) 的元素分布,则需利用拉塞福背向散射质谱仪、扫描式欧杰电子显微镜或二次离子质谱仪才能完成;此外,若是要对结晶材料(Crystalline Materials) 的晶体结构或原子排列方向作深入的分析,则可以利用X光绕射分析仪或穿透式电子显微镜的电子绕射图样 (Electron Diffraction Pattern)作进一步的研究。
对于各种分析仪器的基本原理,简要来说,一般显微镜的系统,多是利用光学镜片或电磁场来偏折或聚焦带能量的粒子束(例如:可见光、电子、离子、X光),借着粒子束与物质的作用,激发出各类二次粒子(例如:可见光、二次电子、背向散射电子、穿透式电子、绕射电子、二次离子、特性 X光、绕射 X光、欧杰电子、光电子、背向散射离子、萤光等),侦测其二次粒子的能谱、质谱、光谱、或成像,即可分析材料的结构和特性。
在各类仪器中可以依入射粒子束的不同,概分为三大类:一、电子 (请见图11-1-3),二、离子 (请见图11-1-4),三、X光 (请见图11-1-5);图11-1-3图11-1-4图11-1-511-2 材料分析技术11-2-1 光学显微镜 (Optical Microscopy, OM)光学显微镜的仪器装置简便 (请见图11-2-1),其成像原理是利用可见光照射在试片表面造成局部散射或反射来形成不同的对比,然而因为可见光的波长高达 ~ 4000 - 7000 埃,在分辨率 (或谓鉴别率、解像能,系指两点能被分辨的最近距离) 的考量上自然是最差的。
根据瑞莱的准则 (Raleigh's criterion),分辨率 (s) 可以用以下的公式来表示:(1)n 是介质的折射率θ是物镜与试片间的半夹角NA (Numerical Aperature) 表示透镜系统的分辨率和所形成的影像亮度的一组数值图11-2-1当NA越大时,表示透镜系统的品质越高,s越小,也就是分辨率越好;在实际的限制上,NA的最大值为0.95,所以假设可见光的波长为0.5 um,s大约为 0.61 x 0.5 um/ 0.95 = 0.32 um;而为了要提高分辨率,也可以将试片浸泡在折射率较高的介质中,例如:油类 (n = 1.52)、水 (n = 1.33),让 s 值变小。
在一般的操作下,由于肉眼的鉴别率仅有 ~ 0.2 mm,当光学显微镜的最佳分辨率只有 ~ 0.2 um 时,理论上的最高放大倍率只有1000 X,在这个数值以上是所谓空的放大倍率 (Empty Magnification),并无法提供更多的资料,所以是没有意义的,然而也因为放大倍率有限,所以在同一次的观察区域中,视野却反而是各种成像系统中最大的,这说明了光学显微镜的观察事实上仍能提供许多初步的结构资料。
在实际应用上,光学显微镜的优点为仪器购置成本低、操作简便、几乎没有试片制备的需要,通常在观察时,直接将试片放置在基座上即可观察,若为了加强影像的对比,可以变化光源的照射方向,或取部份折射的光线作成暗视野成像,凸显某种材质的对比,或以偏极化光源(Polarizing Illumination) 作为入射粒子束,都有加强对比的效果,此外,亦可以用化学溶液选择性的蚀刻试片表面,造成高低不平的形象来加强对比,甚至以特殊配方的溶液来凸显某种特定的结构缺陷;表11-2-1列出在半导体材料研究中,对于芯片缺陷的观察时常用的几种化学溶液,可观察叠差 (Stacking Faults, SF)、差排 (Dislocation)、或析出物 (Precipitates);图11-2-2是在硅芯片中的各种缺陷经过化学溶液的蚀刻后所突显的凹痕特征,以下将列举数例说明个各种应用。
表11-2-1图11-2-211-2-1-1 组件横截面结构观察图11-2-3图11-2-3(a) 和 (b)是一个静态随机内存 (Static Random Access Memory, SRAM) 产品的横截面结构观察,比较图11-2-3(a)的光学显微镜照片和图11-2-3(b)的扫描式电子显微镜照片可以发现虽然光学显微镜的分辨率较差,但是因为光线对各种材料的反射率不同,仍能能清楚的分辨金属和复晶层。
图11-2-4是一个动态随机内存 (Dynamic Random Access Memory, DRAM) 产品的横截面结构观察,从图11-2-4(a)的光学显微镜照片,我们已可以得知是壕沟式电容 (Trench Capacitors) 的结构,整体的制程技术一览无遗,已充分显示这是一个两层金属层三层复晶层 (2-level Metal, 3-level Poly, 2M3P) 的组件结构,虽然图11-2-4(b)的穿透式电子显微镜照片更能显现材料的细部结构,但是要得到 500 um2以上均匀蚀薄的穿透式电子显微镜试片并非容易,若从时效性的考量着眼,包括试片制备的时间,当然是光学显微镜最快,扫描式电子显微镜次之,穿透式电子显微镜最慢,而从结构资料的丰富性来比较的话,那当然完全相反了。
图11-2-411-2-1-2 平面式去层次 (Delayer) 结构分析图11-2-5.(a) 和 (b)是对一个静态随机内存作产品结构分析时,先用化学溶液选择性的除去上层金属和氧化层后,裸露出下层复晶负载 (Poly-Si Load)和复晶闸极 (Poly-Si Gate),两者虽是同材质的复晶硅,但是因为厚度不同,所以在图11-2-5(a)的光学显微镜照片里呈现不同的颜色,已可以看出两者在布局上的相对位置,图11-2-5(b)的扫描式电子显微镜照片分辨率较高,影像景深(Depth of Focus, DOF)较长,在视觉上较有立体感,但是对于布局上的观察似乎提供了类似的讯息。
图11-2-511-2-1-3 析出物空乏区 (Denuded Zone) 的观察图11-2-6是对一个逻辑产品芯片下方空乏区的观察,该芯片用微小角度倾斜研磨(Angle Lapping) 后,经过Sirtl侵蚀的酸液蚀刻,将 (Gettering) 后集积在芯片下半部的析出物凸显出来,显现出高密度的轨迹,而在靠芯片表面附近出现一段空乏区,经过角度换算,推断出空乏区的宽度约为 20 um。
图11-2-611-2-1-4 氧化叠差(Oxidation Enhanced Stacking Faults, OSF)的研究图11-2-7(a)-(c) 是一个因场区氧化 (Field Oxidation) 制程异常以致于在井区(Well) 植入区域中生成氧化叠差,图11-2-7(a) 的光学显微镜照片是所有组件材料全部去除后裸露的硅芯片表面,经 Wright侵蚀后,将芯片中叠差所在的位置蚀刻成线段式的凹痕,箭头所示是垂直交错的叠差只出现在井区;图11-2-7(b)是同一芯片去除层次后,未作Wright侵蚀的穿透式电子显微镜照片,同样的,垂直交错的叠差只出现在井区,但是叠差显现出清晰的条状干涉条纹,若是在较厚的试片区观察,可以得到完整的叠差影像,如图11-2-7(c)中箭头所示,周围被部份差排 (Partial Dislocation) 所包围;从材料特性,我们知道硅芯片的叠差座落在四组斜倚 (Inclined) 的 {111}平面上,因为 {111} 平面与(001) 平面的交接方向即为四组 [110] 方向,因此光学显微镜和穿透式电子显微镜观察皆发现叠差沿着 [110] 方向垂直交错,而图11-2-7(c)的影像即是座落在 {111} 平面上的叠差在(001) 平面上的投影量,利用简易的几何运算,我们可以得知叠差的长宽与面积,同时了解叠差位于芯片表面以下的深度。
