电压和电压表的使用

电压和电压表的使用【学习目标】1.认识电压，知道电压的单位，并会进行单位换算；2.理解电压的作用，了解在一段电路中产生电流，它的两端就要有电压；3.了解常用电源的电压值；4.知道电压表的符号、使用规则、读数。

5.会正确使用电压表接入串、并联电路，并能画出相应的电路图；6.会分析实验数据，归纳总结串、并联电路各自电压的规律；7.会利用串、并联电路的电压规律解决简单问题。

【知识梳理】一、电压的作用1．电源是提供电压的装置。

2．电压是形成电流的原因，电压使电路中的自由电荷定向移动形成了电流。

3．电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是连通的。

4．电压的单位：国际单位伏特，简称伏，符号：V 常用单位：千伏（kV）、毫伏（mV）、微伏（μV）换算关系： 1kV＝1000V 1V＝1000mV 1mV＝1000μV5．记住一些电压值：一节干电池的电压1.5V，一节蓄电池的电压2V，家庭电路的电压220V。

微点拨1.说电压时，要说“用电器”两端的电压，或“某两点”间的电压。

2.电源的作用是使导体的两端产生电压，电压的作用是使自由电荷定向移动形成电流。

电源将其它形式的能转化成电能时，使电源的正极聚集正电荷，负极聚集负电荷。

二、电压的测量——电压表1．仪器：电压表，符号：2．读数时，看清接线柱上标的量程，每大格、每小格电压值。

3．使用规则：“两要；一不”①电压表要并联在电路中。

②应该使标有“—”号的接线柱靠近电源的负极，另一个接线柱靠近电源的正极，也就是说电流要从“+”接线柱流入“”接线柱流出。

③被测电压不要超过电压表的最大量程。

危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。

选择量程：实验室用电压表有两个量程， 0～3V和0～15V。

测量时，先选大量程试触，若被测电压在3V～15V之间，可用15V的量程进行测量；若被测电压小于3V，则换用小的量程。

电压和电压表的使用上课课件一、教学内容本节课的内容选自《电路基础》第四章第一节，主题为“电压和电压表的使用”。

详细内容包括电压的定义、电压的测量原理、电压表的种类及其使用方法。

重点讲解电压的测量原理，以及如何正确使用电压表进行电压测量。

二、教学目标1. 理解电压的概念，掌握电压的定义及其单位。

2. 学会电压表的正确使用方法，能够进行简单的电压测量。

3. 了解电压表的种类及其特点，能根据实际情况选择合适的电压表。

三、教学难点与重点教学难点：电压的测量原理，电压表的正确使用方法。

教学重点：电压的概念，电压表的选用及操作。

四、教具与学具准备1. 教具：电压表、演示电路、多媒体设备。

2. 学具：电压表、实验电路、导线、电池。

五、教学过程1. 导入：通过展示一个简单的电路，提出问题：“电压是什么？如何测量电压？”引发学生思考。

2. 理论讲解：a. 讲解电压的概念，定义电压及其单位。

b. 分析电压的测量原理，介绍电压表的种类及其特点。

3. 实践操作：a. 演示电压表的使用方法，包括电压表的连接、操作步骤等。

b. 学生分组进行实验，使用电压表测量不同电路的电压，观察电压表读数的变化。

4. 例题讲解：a. 分析一个具体的电压测量问题，讲解解题思路。

b. 引导学生思考如何选用合适的电压表进行测量。

5. 随堂练习：设计几个不同难度的练习题，让学生巩固电压测量方法。

六、板书设计1. 电压的定义、单位。

2. 电压表的种类、特点及使用方法。

3. 电压测量步骤及注意事项。

七、作业设计1. 作业题目：a. 解释电压的概念，并说明电压的单位。

b. 简述电压表的种类及特点，如何选用合适的电压表。

c. 根据《电路基础》第四章第一节内容，设计一个简单的电压测量实验。

2. 答案：a. 电压是电势差的度量，单位为伏特（V）。

b. 电压表分为指针式电压表和数字式电压表，根据测量范围和精度要求选择合适的电压表。

c. 实验方案：使用一个电池、一个电阻和一个电压表，测量电阻两端的电压。

电压及电压表的使用一、电压是使电荷定向移动形成电流的原因，电源是提供电压的装置。

电压用字母U表示，单位伏特（科学家的名字），简称伏，用V表示。

二、常见的电压大小：一节干电池1.5V 学生实验蓄电池2V人体安全电压24V 家庭电路电压220V 动力电路电压380V三、电压表：用来测量一段电路两端电压的仪表叫电压表，用符号○V表示。

1、电压表的结构：表盘三个接线柱“-、3、15”，接“-、3”两个接线柱，量程为0-3V，分度值为0.1V；接“-、15”两个接线柱，量程为0-15V，分度值为0.5V2、电压表的使用规则①电压表要并联在电路中：测量哪一部分电路两端的电压，必须把电压表和这部分电路两端并联。

②“＋”“－”接线柱的接法要正确:连接电压表的接线柱时，必须让电流从“正”接线柱流入，从“负”接线柱流出。

③被测电压不能超过电压表的量程：电压表的量程是电压表允许测量的电压的最大值，如果超过了量程，会使指针偏转到右侧没有刻度的位置，导致电压表损坏。

先用大量程试触，确定合适量程○4电压表在电路中相当于断开的电键可以直接接在电源两段3、电压表与电流表比较比较电压表电流表用途测量电路两端的电压测量电路中的电流符号连接方法并联在被测电路的两端串联在被测电路中与电源相接可以直接并联在电源两极上绝对不能不经过用电器直接连到电源两极上相同点使用前要调零，弄清量程、分度值；使用时都要使电流从正接线柱流入、负接线柱流出，都要选择合适量程，都要等指针稳定时再读数值，不能估计出电流值、电压值时可用试触法判断是否超过量程四、串、并联电路电压规律1、串联电路两端的总电压等于各部分电路两端的电压之和，即U＝U1＋U2＋…＋U n。

2、并联电路两端的总电压等于各支路两端的电压，即U＝U1＝U2＝…＝U n。

仪表。

电压和电压表的使用 学习要求1．知道电压及电压的单位，了解身边常见的电压值。

2．会使用电压表探究串、并联电路中电压的规律。

3．在科学探究活动中体验和增强合作、交流意识。

学习指导1．电压是形成电流的原因，其符号为U ；单位是伏特（简称伏），符号是V 。

电压的其他单位还有千伏（kV ）和毫伏（mV ）。

1kV=1000V ，1V=1000mV 。

2．电压表是测量电压的仪表，如图13-37所示。

使用前应先检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零处。

电压表必须并联在待测电路的两端，应使电流从电压表“+”接线柱接入，从标有“-”的接线柱流出。

被测电压的大小不能超过电压表的量程，一般先试用大量程。

使用中如果与表中规定的电流方向相反，表针就会反向偏转，这样会损坏电压表。

被测电压若超过电压表的量程，会使电压表烧坏。

3．电压表的读数方法：首先确认选用的量程，其次确认每一大格和每一小格所表示的电压值，再次确认电压表的指针所指的刻度，最后读数。

电压表的量程，是指电压表的指针满刻度时所表示的电压值。

看电压表的刻度有几大格，根据量程就可知每大格所表示的电压值；再看每大格中有几小格，就可知道每小格表示的电压值。

读数时，看电表的指针偏过了多少小格，这样就能知道电压是多少了。

如图13-38是实验中常用的电压表刻度表盘。

4．串联电路和并联电路中电压的特点：⑴串联电路两端的总电压等于各部分电路两端的电压之和。

⑵在并联电路中，各支路两端的电压相等。

曲型范例例1．如图13-39所示的电路，当开关S 闭合后，电压表V 1和V 2的示数分别为10V 和4V ，则灯泡L 2两端的电压为 。

精析：本题采用“先摘除后复原”的方法来判定电压表在电 路中的作用。

如图取掉电压表V 1和V 2，不难识别出灯泡L 1和L 2 是串联关系。

先复原电压表V 1，可以看出其并联在电源两端，即 V 1是测量灯泡L 1和L 2组成串联电路的电压。

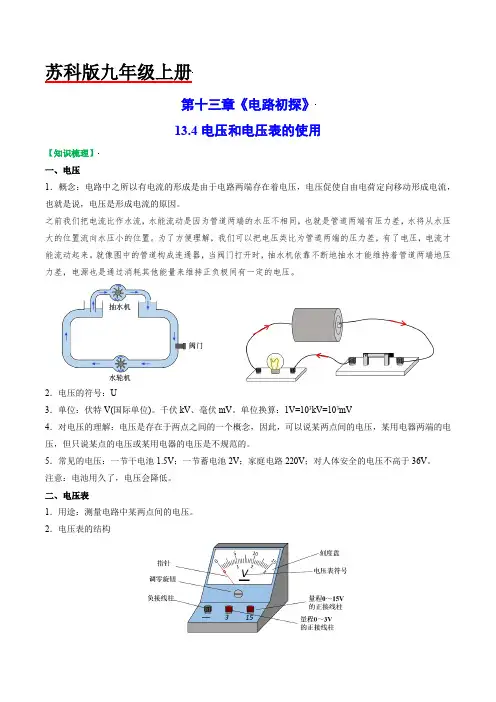

苏科版九年级上册第十三章《电路初探》13.4电压和电压表的使用【知识梳理】一、电压1．概念：电路中之所以有电流的形成是由于电路两端存在着电压，电压促使自由电荷定向移动形成电流，也就是说，电压是形成电流的原因。

之前我们把电流比作水流，水能流动是因为管道两端的水压不相同，也就是管道两端有压力差，水将从水压大的位置流向水压小的位置。

为了方便理解，我们可以把电压类比为管道两端的压力差，有了电压，电流才能流动起来。

就像图中的管道构成连通器，当阀门打开时，抽水机依靠不断地抽水才能维持着管道两端地压力差，电源也是通过消耗其他能量来维持正负极间有一定的电压。

2．电压的符号：U3．单位：伏特V(国际单位)。

千伏kV、毫伏mV。

单位换算：1V=103kV=103mV4．对电压的理解：电压是存在于两点之间的一个概念，因此，可以说某两点间的电压，某用电器两端的电压，但只说某点的电压或某用电器的电压是不规范的。

5．常见的电压：一节干电池1.5V；一节蓄电池2V；家庭电路220V；对人体安全的电压不高于36V。

注意：电池用久了，电压会降低。

二、电压表1．用途：测量电路中某两点间的电压。

2．电压表的结构3．电压表的刻度及量程电压表刻度盘共有30个宽度均匀的小格，每一小格表示的电压为量程的1 30。

（1）量程一：0～3V，对应刻度盘下方的数字，分度值为3÷30=0.1V；（2）量程二：0～15V，对应刻度盘上方的数字，分度值为15÷30=0.5V。

4．电压表使用注意事项：（1）使用前要检查指针是否指零，如有偏差，要用螺丝刀旋转表盘上的调零旋钮，将指针调零。

（2）需要测哪两点间的电压，就把电压表的正负接线柱接到那两点上，也就是说必须要把电压表与被测量对象并联在电路中，使电流从正接线柱流入电压表，从“—”流出，仍简记为“正进负出”。

（3）被测电压的大小不能超过电压表的量程，否则会烧坏电压表。

（4）在不确定被测电压大小范围时，一般先用大量程试触，如电压表示数在小量程范围内，再改用小量程，这样读数更为精确；如果大量程试触时指针满偏，则需更换更大量程的电压表。

电压和电压表的使用知识点一、电压。

1. 电压的概念。

- 电压是使电路中形成电流的原因。

电源是提供电压的装置，电压用字母“U”表示。

- 电压的单位：国际单位是伏特，简称伏，符号是“V”。

常用单位还有千伏（kV）、毫伏（mV）、微伏（μV）。

它们之间的换算关系为：1kV = 1000V，1V = 1000mV，1mV = 1000μV。

2. 常见的电压值。

- 一节干电池的电压为1.5V。

- 一个铅蓄电池的电压为2V。

- 对人体安全的电压不高于36V。

- 家庭电路的电压为220V。

3. 电压的作用。

- 电压的作用是使自由电荷定向移动形成电流。

在电路中，电压是形成电流的必要条件，就像水压是使水在水管中流动的原因一样。

如果电路两端没有电压，电路中就不会有电流。

二、电压表的使用。

1. 电压表的结构和量程。

- 电压表的表盘上标有字母“V”。

电压表有三个接线柱，分别是“ - ”（公共接线柱）、“3”和“15”。

- 电压表有两个量程：0 - 3V和0 - 15V。

当使用0 - 3V量程时，分度值为0.1V；当使用0 - 15V量程时，分度值为0.5V。

2. 电压表的使用规则。

- 电压表要与被测电路并联。

这是因为电压表的内阻很大，如果串联在电路中，会使电路中的电流很小，几乎为零，这样就无法测量电路中的电压，而且会影响电路的正常工作。

- 电流从电压表的“+”接线柱流入，从“ - ”接线柱流出。

如果接反了，电压表的指针会反向偏转，可能损坏电压表。

- 被测电压不能超过电压表的量程。

如果被测电压超过电压表的量程，指针会偏转到电压表刻度盘的右侧没有刻度的地方，这样不仅测不出电压值，还可能损坏电压表。

在不能预先估计被测电压大小的情况下，可以先用大量程试触，即闭合开关瞬间，观察电压表指针的偏转情况，如果指针偏转角度较小，再换用小量程进行测量。
