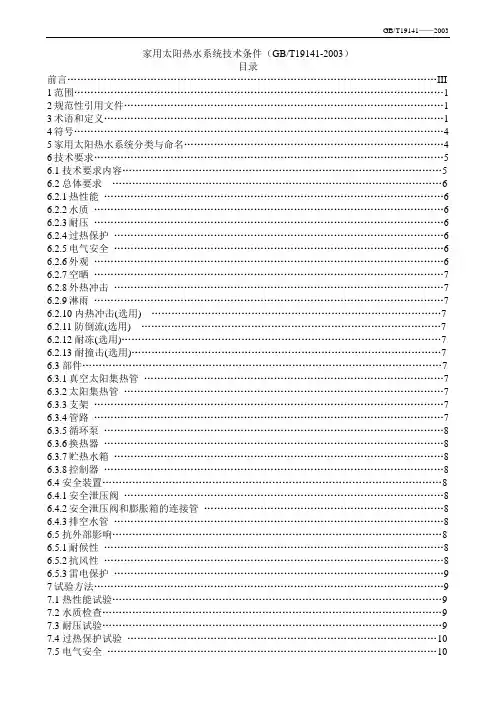

家用太阳热水系统技术条件（GB/T19141-2003）目录前言 (III)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4符号 (4)5家用太阳热水系统分类与命名 (4)6技术要求 (5)技术要求内容 (5)总体要求 (6)热性能 (6)水质 (6)耐压 (6)过热保护 (6)电气安全 (6)外观 (6)空晒 (7)外热冲击 (7)淋雨 (7)内热冲击(选用) (7)防倒流(选用) (7)耐冻(选用) (7)耐撞击(选用) (7)部件 (7)真空太阳集热管 (7)太阳集热管 (7)支架…………………………………………………………………………………… (7)管路 (7)循环泵 (8)换热器 (8)贮热水箱 (8)控制器 (8)安全装置 (8)安全泄压阀 (8)安全泄压阀和膨胀箱的连接管 (8)排空水管 (8)抗外部影响 (8)耐候性 (8)抗风性 (8)雷电保护 (9)7试验方法 (9)热性能试验 (9)水质检查…………………………………………………………………………………………9耐压试验 (9)过热保护试验 (10)电气安全 (10)外观检查 (10)支架强度和刚度试验 (10)贮热水箱检查 (10)安全装置检查 (10)雷电保护装置 (11)空晒试验 (11)外热冲击试验 (11)淋雨试验 (12)内热冲击试验(选用) (13)防倒流检查(选用) (13)耐冻试验(选用) (14)耐撞击试验(选用) (14)8文件编制 (15)9检验规则 (16)10标志、包装、运输、贮存 (17)前言本标准的制定参考了国际ISO9806-2：1995《太阳集热器试验方法第2部分：质量检验方法》和欧洲标准EN12976-1：2000《太阳能热利用系统和部件——工厂制造的系统第1部分：总体要求》及EN12976-1：2000《太阳能热利用系统和部件——工厂制造的系统第2部分：试验方法》。
本标准由国家经济贸易委员会、科学技术部提出。
本标准由全国能源基础与管理标准化技术委员会新能源和可再生能源分技术委员会归口。
本标准由清华大学、北京市太阳能研究所、首都师范大学、中国标准研究中心、北京清华阳光能源开发有限责任公司、云南师范大学、北京桑普阳光技术有限公司、中国建筑科学研究院、昆明新元阳光科技有限公司负责起草。
本标准主要起草人：殷志强、何梓年、陆维德、李申生、贾铁鹰、吴锦发、谌学先、陶桢、郑瑞澄、朱培世。
家用太阳热水系统技术条件1 范围本标准规定了家用太阳热水系统的定义、分类与命名、技术要求、试验方法、文件编制、检验规则、以及标志、包装、运输、贮存等技术条件。
本标准适用于贮热水箱容积在以下的家用太阳热水系统。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191 包装储运图示标志（GB191-2000，eqvISO780:1997）GB/T4271 平板型太阳集热器热性能试验方法GB/T4272 设备及管道保温技术通则家用和类似用途电器的安全第一部分：通用要求（;idtIEC335-1：1976）家用和类似用途电器的安全贮水式电热水器的特殊要求（，idt IEC335-2-21：1989）GB/T6424 平板型太阳集热器技术条件GB/T8175 设备及管道保温设计导则GB/T8877 家用电器的安装、使用、检修安全要求GB/ 太阳能热利用术语第一部分GB/ 太阳能热利用术语第二部分GB/T13384 机电产品包装通用技术条件GB/ 家用和类似用途电自动控制器第1部分：通用要求（GB/，idt IEC730-1：1993）GB/T15513 太阳热水器吸热体、连接管及其配件所用弹性材料的评价方法GB/T17049 全玻璃真空太阳集热管GB/T17581 真空管太阳集热器GB/T18708 家用太阳热水系统热性能试验方法GB50057 建筑物防雷设计规范JT225 汽车发动机冷却液安全使用技术条件NY/T513 家用太阳热水器电辅助热源NY/T514 家用太阳热水器储水箱ISO 9488：1999太阳能词汇3术语和定义GB/、GB/、GB/T18708和ISO9488：1999确立的以及下列术语和定义租用于本标准。
家用太阳热水系统 domestic solar water heating system由太阳集热器、贮热水箱、管道及控制器等组成，亦称家用太阳热水器，在住宅、小型商业建筑或公共建筑中使用。
家用太阳热水系统的贮热水箱 storage tank of domestic solar water heating system贮热水箱中的水在额定压力下，温度不超过沸点,以显热储存热能的热水。
轮廓采光面积 contour aperture area太阳光投影到集热器的最大有效面积。
贮热水箱容水量 water volume of storage tank起始温度时，贮热水箱中的水量。
单位面积日有用得热量 daily useful energy per contour aperture area of domestic solar water heating system一定日太阳辐照量下，贮热水箱内的水温不低于规定值时，单位轮廓采光面积贮热水箱内水的日得热量。
平均热损因数 average heat loss factor of domestic solar water heating system在无太阳辐照条件下的一段时间内，单位时间内、单位水体积太阳热水系统贮水温度与环境温度之间单位温差的平均热量损失。
n——集热管数目；S——相邻太阳集热管的中心距；G——相邻曲面的间隙；D——太阳集热管罩玻璃管直径。
4 符号Ac 轮廓采光面积，单位为平方米（㎡）Cpw 水的比热容，单位为焦耳每千克摄氏度J/（㎏·℃）H 集热器采光面积上日太阳辐照量，单位为兆焦每平方米（MJ/㎡）Q 家用太阳热水系统单位轮廓采光面积日有用得热量，单位为兆焦每平方米（MJ/㎡）Qs 贮热水箱中水体积V S内所含的集热量，单位为兆焦（MJ）Ta 环境空气温度，单位为摄氏度（℃）Tad 集热试验期间日平均环境温度，单位为摄氏度（℃）Tas 贮热水箱的环境空气温度，单位为摄氏度（℃）Tb 集热试验开始时贮热水箱内的水温，单位为摄氏度（℃）Te 集热试验结束时贮热水箱内的水温，单位为摄氏度（℃）Ti 热损试验中贮热水箱内的初始水度，单位为摄氏度（℃）Tf 热损试验中贮热水箱内的最终水温，单位为摄氏度（℃）V 环境空气的流动速率，单位为米每秒（M/S）Usl 家用太阳热水系统的平均热损失因数，单位为瓦每立方米开尔文W/（m3·K）Vs 贮热水箱中流体容积，单位为立方米（m3）△τ时间间隔，单位为秒（S）ρw 水的密度，单位为千克每立方米（㎏/ m3）下标（av）参数平均值5 家用太阳热水系统分类与命名分类家用太阳热水系统分类按GB/T18708中的“系统分类”。
产品命名命名内容家用太阳热水系统产品命名由如下5部分组成，部分之间用“—”隔开：第一部分—第二部分—第三部分—第四部分—第五部分表示水箱标称水量/标称采光面积/额定压力表示传热类型表示系统类型表示连接类型表示集热器部件类型命名标记命名标记应符合表1。
表1 命名标记含义命名示例以全玻璃真空管太阳家用热水系统为例：Q—B—J—1—150/150L/㎡/ Mpa直接式紧凑式水在玻璃管全玻璃真空管太阳集热器6 技术要求技术要求内容家用太阳热水系统技术要求应符合表2的规定表2 家用太阳热水系统技术要求总体要求热性能紧凑式与分离式家用太阳热水系统的热性能应符合下列要求：a)当日太阳辐照量为17MJ/㎡，贮热水箱内集热结束时水的温度≥45℃，紧凑式太阳热水系统单位轮廓采光面积贮热水箱内水的日有用得热量≥㎡；分离式与间接式太阳热水系统，日有用得热量≥㎡。
b)家用太阳热水系统的平均热损因数≤22W/ (m3·K)。
闷晒式太阳热水系统热性能应符合下列要求:a)当日太阳辐照量为17MJ/㎡，贮热水箱内集热结束时水的温度≥45℃，单位轮廓采光面积贮热水箱内水的日有用得热量≥㎡。
b)家用太阳热水系统的平均热损因数≤90W/ (m3·K)。
6.2.1.3在符合或要求后，宜进行GB/T18708家用太阳热水系统热性能试验。
6.2.2水质家用太阳热水系统提供的热水应无铁锈、异味或其他有碍人体健康的物质。
6.2.3耐压6.2.3.1家用太阳热水系统应符合JB4732的要求,能承受倍额定压力的试验压力。
6.2.3.2在按本标准规定的方法进行耐压试验时,家用太阳热水系统各部件及各连接处应无明显的永久变形或渗漏水。
6.2.3.3封闭式的家用太阳热水系统应能承受非正常情况下产生的负压。
6.2.4过热保护家用太阳热水系统在高太阳辐照且无大热量消耗的条件下应能正常运行。
家用太阳热水系统在通过某个部件来排放一定量蒸汽或热水作为过热保护时,不应由于排放蒸汽或热水而对住户构成危险。
在太阳热水系统的过热保护依赖于电控或冷水等措施,则应在家用太阳热水系统产品使用说明书上标注清楚。
太阳热水系统按本标准的规定试验,应无蒸汽从任何阀门及连接处排放出来。
对于向用户提供热水温度超过60℃的太阳热水系统,应在使用说明书中提示用户防止烫伤。
电气安全家用太阳热水系统如包含有电器设备,则电气安全应符合、和GB8877和NY/T513行标规定的要求。
6.2.5.2家用太阳热水系统所使用的电器设备应有漏电保护、接地与断电等安全措施。
外观太阳集热部件的透明盖板应无裂损；全玻璃真空太阳集热管的罩玻璃管按GB/T17049要求；吸热体涂层颜色应均匀，不起皮、无龟裂和剥落。
6.2.6.2家用太阳热水系统的贮热水箱外部应表面平整,无划痕、污痕和其他缺陷。
6.2.6.3标称采光面积与实际轮廓采光面积的偏差≤3%。
空晒平板太阳集热器/部件组成的家用太阳热水系统应符合GB/T6424的要求。
6.2.7.2真空管太阳集热器/部件组成的家用太阳热水系统应符合GB/T17581的要求。
外热冲击做两次外热冲击试验,家用太阳热水系统不允许有裂纹、变形、水凝结或浸水。
淋雨不允许有雨水浸入家用太阳热水系统的集热器/部件、水箱及其通气口和排水口等。
内热冲击(选用)做一次内热冲击,没有损坏。
防倒流(选用)对于自然循环系统，为了促进热虹吸循环及防止夜间倒流散热，家用太阳热水系统的贮热水箱底部应高于集热器顶部。
