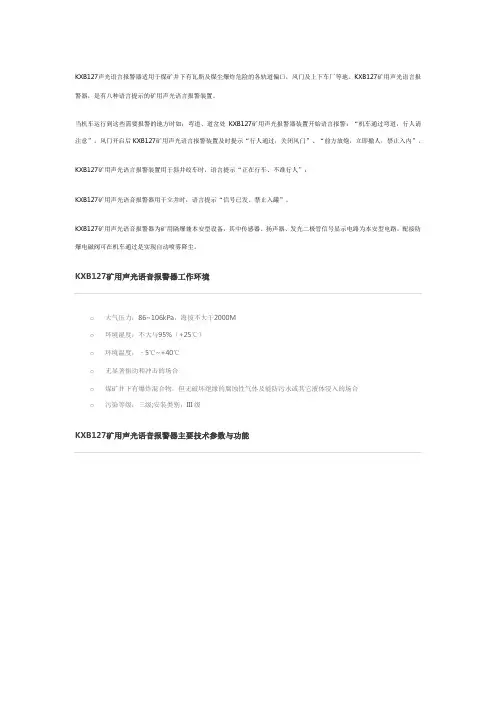

KXB127声光语言报警器适用于煤矿井下有瓦斯及煤尘爆炸危险的各轨道偏口，风门及上下车厂等地。
KXB127矿用声光语言报警器，是有八种语言提示的矿用声光语言报警装置。
当机车运行到这些需要报警的地方时如：弯道、道岔处KXB127矿用声光报警器装置开始语言报警：“机车通过弯道，行人请注意”。
风门开启后KXB127矿用声光语言报警装置及时提示“行人通过，关闭风门”、“前方放炮，立即撤人，禁止入内”。
KXB127矿用声光语言报警装置用于斜井绞车时，语言提示“正在行车、不准行人”；KXB127矿用声光语音报警器用于立井时，语言提示“信号已发、禁止入罐”。
KXB127矿用声光语音报警器为矿用隔爆兼本安型设备，其中传感器、扬声器、发光二极管信号显示电路为本安型电路。
配接防爆电磁阀可在机车通过是实现自动喷雾降尘。
KXB127矿用声光语音报警器工作环境o大气压力：86~106kPa，海拔不大于2000Mo环境湿度：不大与95%（+25℃）o环境温度：‐5℃~+40℃o无显著振动和冲击的场合o煤矿井下有爆炸混合物，但无破坏绝缘的腐蚀性气体及能防污水或其它液体浸入的场合o污染等级：三级;安装类别：III级KXB127矿用声光语音报警器主要技术参数与功能oo防爆形式：矿用隔爆兼本安型o防爆标志：Exd[ib]I（150℃）o电源电压：127Vo最大工作电流：0.2Ao本安输出端最高开路电压：12V ；最大电流：≤1300mAo音响声级不小于85dBo灯光显示：红、绿双色，黑暗中20米内可见。
o KXB127矿用声光语音报警器主要功能：KXB127矿用声光语音报警装置的接线端子“传感器”间无触发信号时（高电平）, KXB127矿用声光语音报警器装置显示常亮绿色安全通过标识;当接线端“传感器”间有触发信号时（低电平）,机车触发传感器,绿灭并显示红色“正在行车,不准行人”的发光字型,并同时不断报出语音“机车通过弯道,行人请注意”的语言提示声音；语音与发光字型的警示延时时间为15秒±5秒. 延时时间到后,KXB127矿用声光语音报警器装置红色字灭,恢复绿色常亮提示发光标识，语音停。

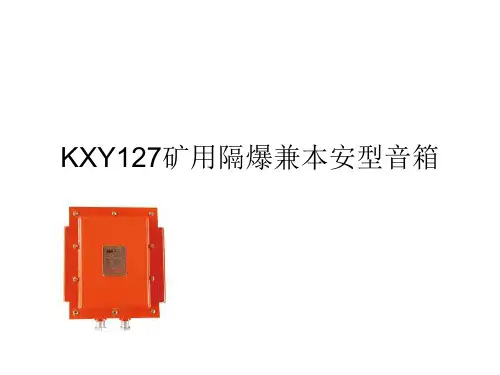

KXY127矿用隔爆兼本安型音箱•一、概述矿用隔爆兼本安型音箱是一种给煤矿井下现场通话联络的防爆通讯设施之一，配合矿用隔爆兼本安型电话使用，也可单独作为扩音广播使用。
•二、执行标准Q/KATX011-2011 KXY127矿用隔爆兼本安型音箱GB3836-2000 爆炸性气体环境用电气设备MT 209-1990 煤矿通信、检测、控制用电子产品通用技术要求(抗干扰性和可靠性除外)•三、主要技术指标供电电源：AC127V 或DC12V输入视在功率：50VA信号线输入1000Hz，300mV时，响度≥ 90dB，失真度≤10％频响：频率在350Hz～3400Hz内不超过±6dB(测试条件：输入1000Hz，300mV)；•四、使用环境条件a）环境温度：0℃～40℃；b）平均相对湿度：95%（+25℃）；c）大气压力：80kPa～106kPa；d）环境噪声不大于80 dB；e）无显著振动和冲击场合；f）煤矿井下有甲烷及煤尘爆炸混合物，但无破坏绝缘的腐蚀性气体的煤矿井下。
•五、产品名称系统的防爆型式为矿用隔爆兼本安型“Exd[ib]I”•六、隔爆兼本安音箱的结构（见附图）••七、隔爆兼本安音箱的功能将输入小信号音频信号扩音广播输出•八、隔爆兼本安音箱的安装隔爆兼本安型音箱可以采用壁挂安装或吊装外形尺寸：285×324×208mm重量：约10kg•九、隔爆兼本安型音箱的使用1）卸下隔爆腔固定螺丝后打开隔爆腔盖。
2）在隔爆接线腔内的接线端子上相应接上AC127V交流电源或DC12V直流电源及音频和控制信号。
3）按照原样恢复。
4）送电后，有输入信号时音箱即扩音输出。
•十、常见故障及排除方法1）电源送上后无任何反应，可以在地面检查设备内电源输出是否正常，正常条件下应输出＋12V二组；如无输出，应更换同型号电源模块。
2）内部电路板保险丝断路，更换同型号保险丝。
•十一、防爆注意事项维修时应注意防止损坏隔爆面！注意保护紧固件及引入装置内的橡胶密封件！严禁带电开盖！不得任意改变本安组件相关元器件值！。

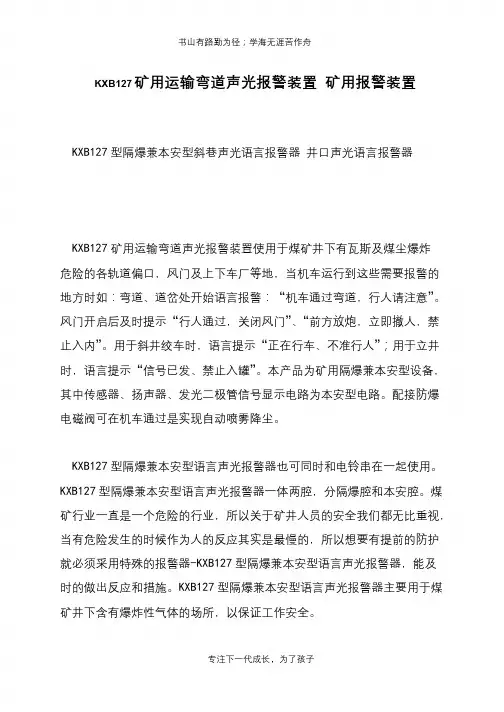

KXB127 矿用运输弯道声光报警装置矿用报警装置KXB127型隔爆兼本安型斜巷声光语言报警器井口声光语言报警器KXB127矿用运输弯道声光报警装置使用于煤矿井下有瓦斯及煤尘爆炸危险的各轨道偏口，风门及上下车厂等地，当机车运行到这些需要报警的地方时如：弯道、道岔处开始语言报警：“机车通过弯道，行人请注意”。
风门开启后及时提示“行人通过，关闭风门”、“前方放炮，立即撤人，禁止入内”。
用于斜井绞车时，语言提示“正在行车、不准行人”；用于立井时，语言提示“信号已发、禁止入罐”。
本产品为矿用隔爆兼本安型设备，其中传感器、扬声器、发光二极管信号显示电路为本安型电路。
配接防爆电磁阀可在机车通过是实现自动喷雾降尘。
KXB127型隔爆兼本安型语言声光报警器也可同时和电铃串在一起使用。
KXB127型隔爆兼本安型语言声光报警器一体两腔，分隔爆腔和本安腔。
煤矿行业一直是一个危险的行业，所以关于矿井人员的安全我们都无比重视，当有危险发生的时候作为人的反应其实是最慢的，所以想要有提前的防护就必须采用特殊的报警器-KXB127型隔爆兼本安型语言声光报警器，能及时的做出反应和措施。
KXB127型隔爆兼本安型语言声光报警器主要用于煤矿井下含有爆炸性气体的场所，以保证工作安全。
KXB127型隔爆兼本安型语言声光报警器有两种状态，一是待机状态；二是报警状态。
连续操作两次或两次以上按钮，报警器转变为报警状态，报警过程中操作人员按一次按钮，报警停止，报警器转变为待机状态。
KXB127型隔爆兼本安型语言声光报警器音响响度：不小于85dB，光信号可见距离：光信号在黑暗中40m处可见。
我们公司生产的报警器就是供应各大煤矿的弯道报警、叉路报警、巷口报警等等。
如果你不知道该设计怎样的报警器，那幺你就赶紧打电话来吧，我们的家的技术可是非常棒的，无论怎样的方案都能帮你设计的出来。
KXB127型隔爆兼本安型语言声光报警器。

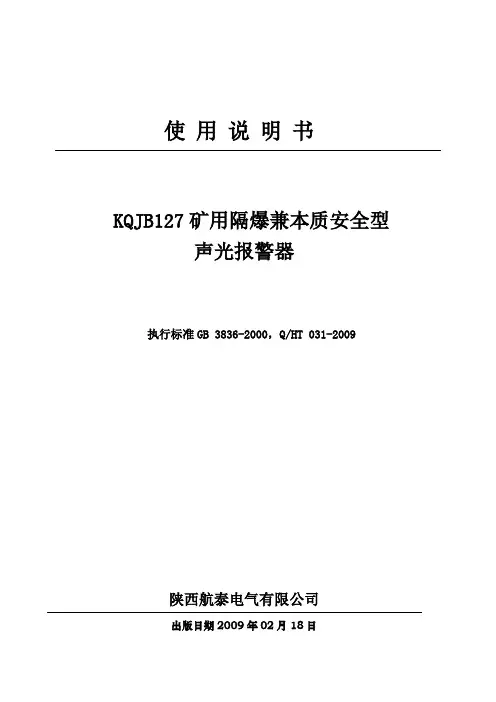

使用说明书KQJB127矿用隔爆兼本质安全型声光报警器执行标准GB 3836-2000，Q/HT 031-2009陕西航泰电气有限公司出版日期2009年02月18日陕西航泰电气有限公司目录1概述 (1)2主要技术参数 (1)3基本工作原理 (2)4安装与调整 (3)5使用与维护 (3)6运输和贮存 (4)7装箱 (4)8安全警示 (4)9订货须知 (5)1 概述根据国内煤矿生产对声光报警的需求，以及多年来对矿井使用环境的了解，结合我公司雄厚的自动化控制技术实力，开发、研制出了更适用于矿井行车的KQJB127矿用隔爆兼本质安全型声光报警器。
1.1 报警器特点：报警器具有以下特点（1）报警器电源与绞车电源连锁，实现报警器与绞车同步工作，自动监测绞车的工作情况，报警器工作可靠，控制灵敏；（2）绞车运行时，报警器不间断报警，提高了生产的安全性；（3）同时语音报警提示，声音清晰、洪亮；（4）滚动显示“正在行车，严禁行人”便于观察；（5）具有很强的抗干扰能力，结构简单，便于安装维护。
1.2 适用范围报警器适用于煤矿、金属及非金属矿斜井处，在矿车提升时进行自动监测和报警。
安全标志证号：2 主要技术参数2.1 型号及含义KQ J B 127额定工作电压，V报警隔爆兼本质安全型矿用报警器2.2 环境条件2.2.1报警器在下列环境条件下应能正常工作：（1）温度：0℃～40℃；（2）平均相对湿度：<95%RH(+25℃)；（3）大气压力：（80～106）kPa；陕西航泰电气有限公司 （4）煤矿井下有煤尘、甲烷爆炸性危险、但无破坏绝缘的腐蚀性气体场所。
2.2.2报警器能承受的最恶劣的贮运条件：（1）贮存温度：-40℃～+60℃； （2）振动：50m/s 2； （3）低温：500m/s 2。
2.3主要技术参数 （1）输入电压：AC127V 50HZ ，工作电流：20mA ；（2）当给报警器供电后，报警器应滚动显示“正在行车，严禁行人”，同时伴有语音报警； （3）声级强度：≥85dB （A ）； （4）光信号：报警器光信号黑暗处20米可见。

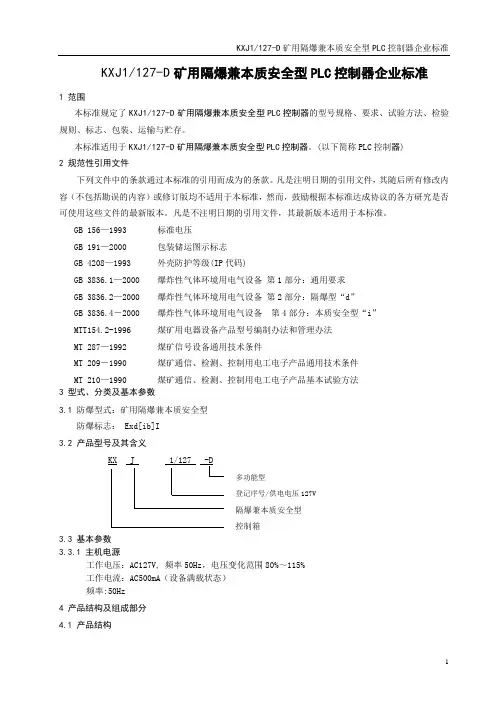

KXJ1/127-D矿用隔爆兼本质安全型PLC控制器企业标准KXJ1/127-D矿用隔爆兼本质安全型PLC控制器企业标准1 范围本标准规定了KXJ1/127-D矿用隔爆兼本质安全型PLC控制器的型号规格、要求、试验方法、检验规则、标志、包装、运输与贮存。
本标准适用于KXJ1/127-D矿用隔爆兼本质安全型PLC控制器。
(以下简称PLC控制器)2 规范性引用文件下列文件中的条款通过本标准的引用而成为的条款。
凡是注明日期的引用文件，其随后所有修改内容（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本标准。
GB 156—1993 标准电压GB 191—2000 包装储运图示标志GB 4208—1993 外壳防护等级(IP代码)GB 3836.1—2000 爆炸性气体环境用电气设备第1部分：通用要求GB 3836.2—2000 爆炸性气体环境用电气设备第2部分：隔爆型“d”GB 3836.4－2000 爆炸性气体环境用电气设备第4部分：本质安全型“i”MTT154.2-1996 煤矿用电器设备产品型号编制办法和管理办法MT 287—1992 煤矿信号设备通用技术条件MT 209－1990 煤矿通信、检测、控制用电工电子产品通用技术条件MT 210—1990 煤矿通信、检测、控制用电工电子产品基本试验方法3 型式、分类及基本参数3.1 防爆型式：矿用隔爆兼本质安全型防爆标志： Exd[ib]I3.2 产品型号及其含义多功能型登记序号/供电电压127V隔爆兼本质安全型控制箱3.3 基本参数3.3.1 主机电源工作电压：AC127V, 频率50Hz，电压变化范围80%～115%工作电流：AC500mA（设备满载状态）频率:50Hz4 产品结构及组成部分4.1 产品结构产品结构为主体防爆箱内安装有西门子S7-200PLC可编程控制器，并配套有输入输出及通信模块，通过本安型输入输出隔离元件，读取外部设备开停及传感器信号，并输出控制指令及与自动化系统进行通信。

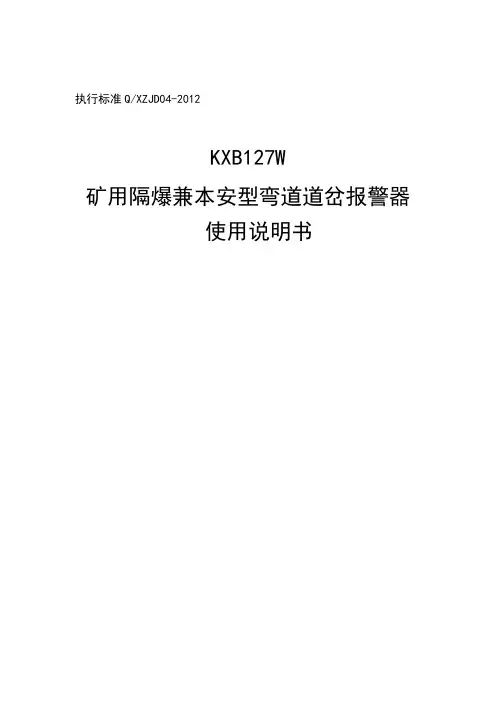

执行标准Q/XZJD04-2012KXB127W矿用隔爆兼本安型弯道道岔报警器使用说明书一：用途本产品适用于煤矿井下有瓦斯、煤尘爆炸危险的场所或者与司空道岔配套使用。
安装在弯道、道岔附近。
以声、光报警表示机车通过弯道(道岔)，机车直行或支行或尖轨不到位，防止发生事故，提醒人员注意安全。
二、环境条件本报警器在下列环境条件能可靠地工作：A、大气压力：80-110KPa：B、环境温度：-20。
-+40。
C：C、空气相对温度：< 98% (温度+25。
）三、技术条件1，防爆形式：矿用隔爆兼本安型2，防爆标志：Exd[ib]i3、竖箭头表示直行，绿光横箭头表示支行4、断续闪光40m内清晰可见；5、报警音频输出功率：5W6、语音提示"道岔不到位，请注意检查"；7、电源电压：AC（50Hz）127V；四、工作原理：显示和报警，由司空道岔装置控制器控制箭头指示的亮、灭，道岔不到位则语言报警。
五、使用与维护1、使用本报警器前必须首先阅读使用说明书。
2、安装方法设备只有两根控制电缆：2.1、电源线：白为地线，红、蓝为AC127V电源线，将红、蓝电线接到控制器的隔爆腔内与控制器电源并联，红蓝线与控制器的电源线的红蓝线并接，（或者接到外部的AC127V电源均可）。
2.2、控制线：为一个电缆出厂已经连接好一个三芯的航空插头，插入司空道岔控制器的对应插座即可（内部线：1脚，蓝为竖箭头信号；2脚，绿为横箭头信号；3脚，白色为公共线）。
2.3、显示屏数字说明：每天显示屏上面有一个不同的数字，这个数字编号和司空道岔主机是成套对应使用的，执行器和遥控器是通用的，可以调整面板的薄码开关改变数字。
3、须经常擦拭显示屏表面，避免污垢过多而影响灯光亮度。

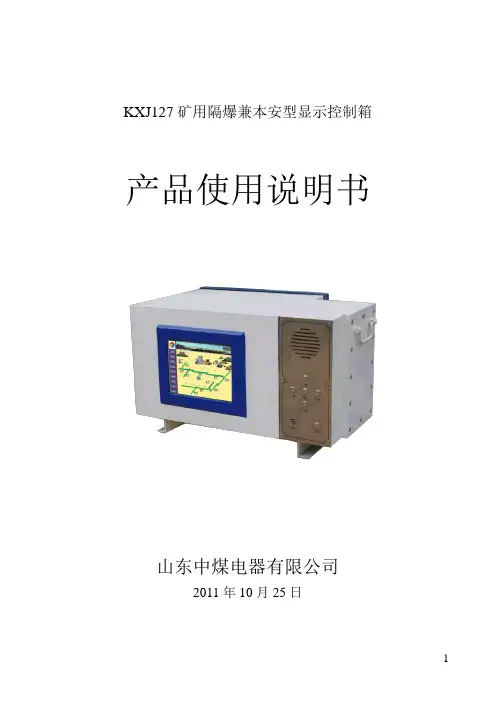

KXJ127矿用隔爆兼本安型显示控制箱产品使用说明书山东中煤电器有限公司2011年10月25日目录1 用途 (3)2 环境条件 (3)3 主要技术参数 (3)4 产品分类 (4)4.1型式 (4)4.2 产品型 (4)5 产品结构及原理 (4)5.1产品结构及外形尺寸 (4)5.2 电气原理 (4)6 安装、调试、操作及使用注意事项 (5)6.1 位置安装 (6)6.2 用户接线 (6)6.3 调试 (9)6.3.1 PLC (9)6.3.2 触摸屏 (9)6.3.3 网络语音模块 (10)6.3.4 视频服务器 (10)6.4 常见故障分析及排除 (11)6.5 注意事项............................................... 错误!未定义书签。
7 运输和储存 (12)8 开箱及检查 (12)9 订货和服务 (13)使用本产品前，请详细阅读本说明书。
产品使用说明书1 用途KXJ127矿用隔爆兼本安型显示控制箱（以下简称显示控制箱）主要安装于煤矿井下机电硐室、排水泵房、皮带机头、临时排水点等地点，连接在矿上以太网内，用于地面与井下进行图像传输、语音对讲。
其逻辑动作可以通过软件编程来实现，是复杂的逻辑控制变得简单、易行。
控制箱内部的输入输出设置有隔离电路，可靠的电气保护和安全保护，从而确保控制器的可靠运行和电气安全。
显示控制箱连接在能够上网的场合（不能上网的场合组成内网），能够与远程指挥端形成虚拟内网，方便对设备进行远程诊断、程序下载等工作。
显示控制箱执行标准GB3836-2010、Q/ZMD026－2011。
2 环境条件——温度: 0℃～40℃；——平均相对湿度: ≤95%RH（＋25℃）；——大气压力: 80kPa～106kPa；——机械环境: 无显著振动和冲击的场合；——适用于有瓦斯和煤尘爆炸的危险环境中；——周围介质无腐蚀性气体。
3 主要技术参数➢工作电压：AC127V/AC660V。

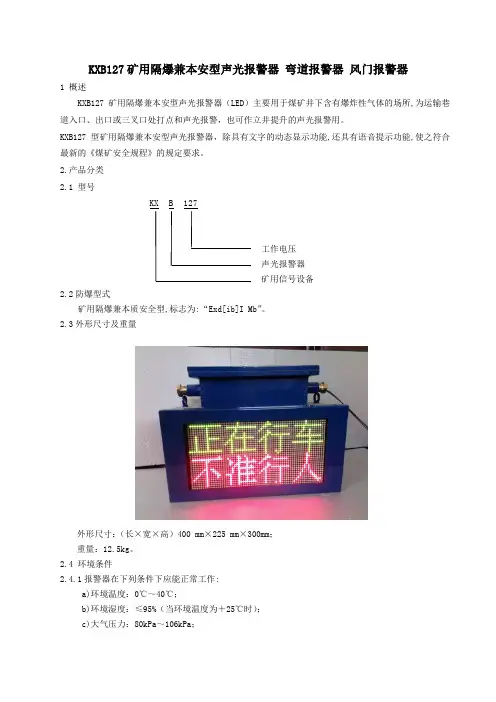

KXB127矿用隔爆兼本安型声光报警器弯道报警器风门报警器1 概述KXB127矿用隔爆兼本安型声光报警器（LED）主要用于煤矿井下含有爆炸性气体的场所,为运输巷道入口、出口或三叉口处打点和声光报警，也可作立井提升的声光报警用。
KXB127型矿用隔爆兼本安型声光报警器，除具有文字的动态显示功能,还具有语音提示功能,使之符合最新的《煤矿安全规程》的规定要求。
2.产品分类2.1 型号KX B 127工作电压声光报警器矿用信号设备2.2防爆型式矿用隔爆兼本质安全型,标志为:“Exd[ib]I Mb”。
2.3外形尺寸及重量外形尺寸：（长×宽×高）400 mm×225 mm×300mm；重量：12.5kg。
2.4 环境条件2.4.1报警器在下列条件下应能正常工作:a)环境温度：0℃～40℃；b)环境湿度：≤95%（当环境温度为＋25℃时）；c)大气压力：80kPa～106kPa；d)适用于煤矿井下煤尘及甲烷爆炸性气体的危险场所,但无破坏绝缘的腐蚀性气体的场合。
2.4.2 报警器能承受的最恶劣的贮运条件：a)贮存温度：-40℃～60℃；b)振动：50m/s2；c)冲击：500m/s2。
3 结构特征与工作原理3.1 报警器一体两腔，分隔爆腔和本安腔，隔爆腔中装有电源板，本安腔中装有LED显示板和扬声器，电路采用了集成电压比较器，高灵感度的电光耦合器件，模块化设计。
高速处理器，性能稳定可靠，数字功放，音质好无噪声。
整体布局合理、体积小、重量轻。
3.2 报警器有两种状态，一是待机状态；二是报警状态。
待机时绿色文字作为矿方宣传用常亮，报警时显示红色文字同时扬声器发出文字播报声“正在行车不准行人”等语言告警。
取代了以往的报警方式，使播报语音和文字同步。
4 技术特征4.1 技术参数4.1.1额定工作电压:AC127V，最大工作电流:200mA；4.2主要性能及功能4.2.1 报警器的语音报警声级强度≥85dB（A）。

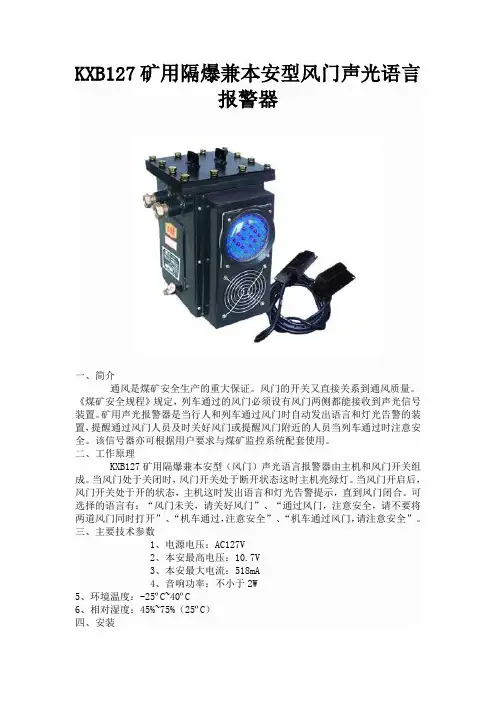

KXB127矿用隔爆兼本安型风门声光语言
报警器
一、简介
通风是煤矿安全生产的重大保证。
风门的开关又直接关系到通风质量。
《煤矿安全规程》规定，列车通过的风门必须设有风门两侧都能接收到声光信号装置。
矿用声光报警器是当行人和列车通过风门时自动发出语言和灯光告警的装置，提醒通过风门人员及时关好风门或提醒风门附近的人员当列车通过时注意安全。
该信号器亦可根据用户要求与煤矿监控系统配套使用。
二、工作原理
KXB127矿用隔爆兼本安型（风门）声光语言报警器由主机和风门开关组成。
当风门处于关闭时，风门开关处于断开状态这时主机亮绿灯。
当风门开启后，风门开关处于开的状态，主机这时发出语言和灯光告警提示，直到风门闭合。
可选择的语言有：“风门未关，请关好风门”、“通过风门，注意安全，请不要将两道风门同时打开”、“机车通过，注意安全”、“机车通过风门，请注意安全”。
三、主要技术参数
1、电源电压：AC127V
2、本安最高电压：10.7V
3、本安最大电流：518mA
4、音响功率：不小于2W
5、环境温度：-25ºC~40ºC
6、相对湿度：45%~75%（25ºC）
四、安装
1、将主机悬挂在风门两侧都能听到告警声的地方。
矿用声光报警器风门开关固定在风门框上，控制磁铁对应的放在风门上，使风门开关当开启时处于断开；关门时处于闭合。
2、接线
① AB接电源线
② CD接风门开关。
KXB127型隔爆兼本安型语言声光报警器简介KXB127隔爆兼本安型语言声光报警器（煤安证号：MHE120004）主要用于煤矿井下含有爆炸性气体的场所,为运输巷道入口、出口或三叉口、弯道处打点或声光报警，也可作立井提升声光报警、叉轨指示、弯道报警，以保证工作安全。
KXB127型隔爆兼本安型语言声光报警器技术特点本报警器一体两腔，分隔爆腔和本安腔，电路采用了集成电压比较器，高灵感度的电光耦合器件，模块化设计。
整体布局合理、体积小、重量轻。
该报警器有两种状态，一是待机状态；二是报警状态。
操作人员连续操作两次或两次以上按钮，报警器转变为报警状态，报警过程中操作人员按一次按钮，报警停止，报警器转变为待机状态。
该装置也可同时和电铃串在一起使用，操作方法相同。
KXB127型隔爆兼本安型语言声光报警器性能特征报警器无外部触发信号时，报警器的LED屏显示绿色安全通过标识或安全警示语；当报警器接收到外部触发信号时，报警器发出“正在行车，不准行人”（或其它报警信息）的语言警报声音，红色LED显示“正在行车，不准行人”（或其它警报语）文字；语言与发光字的警示延时时间为15秒5秒。
外部触发信号消失后，报警器恢复绿色发光标识或安全警示语，语音停。
报警器同事具有一组控制接点输出，正常时处于断开状态，报警时闭合，以控制外部设备。
语言表达有以下几种：“正在行车，不准行人”；“信号已发，严禁入罐”；“车辆通过弯道、行人注意安全”；“前方来车，注意安全”；“风门未关，关好风门”；“前方放炮，禁止进入”等。
报警器在非报警状态下可显示安全警示语，内容可通过USB接口远端输入和修改。
KXB127矿用隔爆兼本安型语音声光报警器语音内容：按码盘号语音内容1、前方到站，请准备下车。
2、瓦斯超限，注意安全。
3、车辆通过，注意安全。
4、信号已发，严禁上下。
5、前方爆破，禁止通行。
6、风门打开，注意关闭。
7、正在行车，严禁行人。
8、信号已发，严禁入罐。
感谢您选用我公司产品！使用产品前请阅读使用说明书KXB127矿用隔爆兼本安型声光报警器（可以定制特殊报警语音内容、MP3播放功能、双路继电器输出）使用说明书执行标准：GB3836.1-2010，GB3836.2-2010，GB3836.4-2010，MT209-1990（抗干扰和可靠性除外）MT210-1990，QRJ10-2013淮南市润金工矿机电有限公司警告！1、在使用和维修时，不得改变本安电路和与本安电路有关的电气元件的型号、规格及其参数!2、使用、维护过程中应注意隔爆面的保护，防止“失爆”！不得丢失引入装置中的密封圈！注意适当拧紧压紧螺母！3、需具有专业知识的电工或工作二年以上的电工进行维修或接线4、不得与未经防爆联检的设备配接使用！5、严禁带电开盖！1 概述KXB127型矿用隔爆兼本安型声光报警器（简称报警器）主要用于煤矿井下含有爆炸性气体的场所,为运输巷道入口、出口或三叉口处打点和声光报警，也可作立井提升的声光报警用、猴车到站的语音提醒。
KXB127矿用声光语言报警器，除具有打点及打点时灯光指示的功能,还具有语音提示。
1.1防爆型式矿用隔爆兼本质安全型，标志为:“Ex d [ib] I Mb”。
1.2型号意义KX B 127额定输入电压报警矿用信号设备1.3外形尺寸和重量外形尺寸：780mm×200mm×199mm重量:约13kg2 使用环境条件1.4报警器在下列环境条件下应能正常工作：a)环境温度：（-10～+40）℃；b)平均相对湿度：不大于95%（+25℃）；c)大气压力：（80～106）kPa；d)环境噪声不大于75dB(A)；e)煤矿井下有甲烷及煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合，无直接滴水、淋水场合。
1.5报警器能承受的最恶劣的贮运气候条件为：a)高温：+60℃；b)低温：-40℃；c)平均相对湿度：95%（+25℃）；d)振动：加速度50m/s2；e)冲击：峰值加速度500m/s2。
KXH127隔爆兼本安型语言报警器The Device of language alarm for mine使用说明书Specification for user防爆合格证号：2092680安全标志编号：MHE090010徐州中安机械制造有限公司XUZHOU ZHONGAN MACHINERY CO.,L TD徐州中安机械制造有限公司产品使用说明书V907XH1．概述 KXH127隔爆兼本安型语言报警器适用煤矿井下具有甲烷、煤尘等爆炸性环境中，相互间可实现打点通讯、音频对讲功能；有急停功能，并可显示故障位置；多台联控实现对首台信号闭锁，可作为斜井铰车控制使用。
报警器具有以下特点：（1）音频通话声音清晰、洪亮，具有较强的抗背景噪声的功能；（2）代替电铃实现打点通讯功能；（3）作为急停使用具有位置指示和语言报警功能；（4）作为绞车控制可实现多台信号闭锁和运行状态语言提示功能；（5）作为声光信号使用。
2．产品类别 2．1 型号规格KX H 127额度工作电压信号器矿用信号设备2．2防爆型式：矿用隔爆型 Exd[ib]I2．3外形尺寸：390×260×94，2．4 重量：10Kg。
3．适用环境条件 3．1电控箱在下列条件下应能正常工作（1）大气压力： 86kPa～106kPa；（2）环境温度： -10℃～+40℃；（3）平均相对湿度：≤95%(+25℃)；（4）无滴水或液体侵入；（5）无破坏绝缘的腐蚀性气体或蒸汽的场所；（6）无显著振动和冲击的场所；（7）有甲烷、煤尘等爆炸性混合物的矿井中。
3．2电控箱能承受的最恶劣的贮存条件为（1）高温：+60℃；（2）低温：-40℃；KXH127隔爆兼本安型语言报警器（3）平均相对湿度：≤95%（+25℃）；（4）振动：加速度50m/s2；（5）冲击：峰值加速度500m/s2。
4．主要技术性能指标 4．1额定输入电压：AC100～250V，输入视在功率≤100VA。
KXB127矿用声光语音报警装置KXB127矿用声光语言报警装置，KXB127声光语言报警器，风门开闭报警器，巷道全线报警器，巷道设备检修报警器，巷道出入口器，三岔口报警器，水位自动报警器，行人不行车报警器，行车不行人报警器，综采工作面报警器，炮采工作面报警器，主井提升报警器，人员警戒报警器，超温自动报警器，烟雾自动报警器一、用途该装置主要用于煤矿井下含有气体的场所，为运输巷道入口、出口或三叉口等处打点或声光报警，也可作主井提升的声光报警。
除具有打点及打点灯光指示的功能外，还具有语言提示功能，使之符合最新的《煤矿安全规程》的规定要求。
二、性能特点该装置有三种状态，一是待机状态；二是打点状态；三是报警状态。
待机时绿灯常亮，打点时红灯亮同时扬声器发出电笛声。
报警时红灯闪烁，扬声器发出“正在行车、不准行人”；“信号已发、严禁入罐”；“机车通过拐弯、行人注意安全”；“前方来车、注意安全”；“风门已开、行人注意安全、请关好风门”、“前方放炮、禁止驶入”等语言告警。
也可根据用户的需求制作成不同的语言。
三、技术参数型号：KXB127。
额定工作电压：AC127(36)V。
额定工作电流：150mA。
非报警状态：绿色光信号常亮切工作。
防爆型式：Exd[ib] Ⅰ。
本安工作电压：DC2.5V。
本安工作电流：150mA。
报警状态：红色光闪烁。
光型号能见度：≥40m。
音响响度：噪声环境中≤75DbB，信号11声级强度≥85Db。
外形尺寸：238×212×92mm。
重量：13kg。
KXB127矿用声光报警器适用于煤矿井下有瓦斯及煤尘危险的各轨道偏口，风门及上下车厂等地。
KXB127矿用声光语言报警装置，是有八种语言提示的矿用声光语言报警装置。
当机车运行到这些需要报警的地方时如：弯道、道岔处KXB127矿用声光报警器装置开始语言报警：“机车通过弯道，行人请注意”。
风门开启后KXB127矿用声光语言报警装置及时提示“行人通过，关闭风门”、“前方放炮，立即撤人，禁止入内”。
送检人数量温湿度℃%检验项目技术要求：依据标准：Q/RJ10-2013 GB3836-2010 MT/T287-1992 测试结果单项结论外观和结构紧固件必须有防止自动松脱的措施，报警器采用压紧螺母式引入装置，金属零部件必须进行防锈、防蚀处理，隔爆外壳材质采用Q235A材质，隔爆接合面结构、表面粗糙度应符合GB3836.2-2010的规定，外壳应设有接地螺栓，并符合GB3836.1-2010的规定。
电气性能/ 电源波动/ 工作稳定性供电电源AC 输入视在功率≤35VA 表面温度≤150℃95 127 140 1d 2d 主要功能当开关量输入端阻值≥90KΩ时，报警器显示绿色数码管箭头图形；当开关量输入端阻值≤300Ω时，报警器显示红色数码管汉字，内容为“正在行车，不准行人”，并伴有与字幕相同的语音提示。
语音报警声强语音报警声强不小于85dB报警光信号报警光信号在黑暗中20m处应清晰可见共2页第1页名称型号：KXB127矿用隔爆兼本安型声光报警器 产品编号：检验科室： 日期： 201 年 月 日 1严格按照公司的相关章程操作，试验前先调试检查仪器是否完好。
合格打“√”，不合格打“×”. 本检验报告只对本检验产品负责2检验时必须两人以上同时在场方可操作设备，一人控制电源开关并记录数据，一人观察在检产品的情况，出现异况，迅速断电，设立警示标示并通知维修检验。
检验项目 技术要求：依据标准：Q/RJ13-2013 测试结果单项结论本 安 参 数最高输出电压： Uo ：11.6V ， 最大工作电流： Io ：960mA隔爆参数检查 隔爆面L ≥ 23.9 l ≥10.5 ic ≤0.15隔爆面L ≥ l ≥ ic ≤绝 缘 电 阻 电源输入端子对外壳间：≥50M Ω M Ω 电源输入端子对本安接线端子：≥50M Ω M Ω 本安接线端子对外壳间：≥10M ΩM Ω工 频 耐 压 电源输入端子对外壳间：2000V ≤5 mA mA电源输入端子对本安接线端子：1500V ≤5 mA mA 本安接线端子对外壳间：500V ≤5 mA mA共2页第2页。
