矿用隔爆兼本安型声光报警器
- 格式:pdf
- 大小:406.05 KB
- 文档页数:12

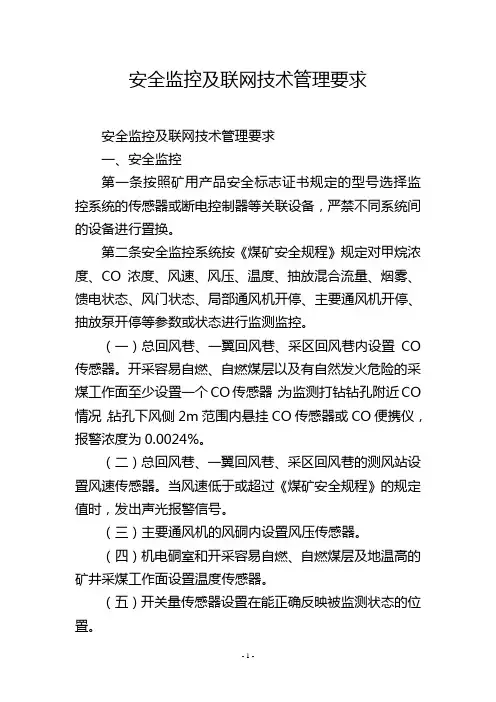

安全监控及联网技术管理要求安全监控及联网技术管理要求一、安全监控第一条按照矿用产品安全标志证书规定的型号选择监控系统的传感器或断电控制器等关联设备,严禁不同系统间的设备进行置换。
第二条安全监控系统按《煤矿安全规程》规定对甲烷浓度、CO浓度、风速、风压、温度、抽放混合流量、烟雾、馈电状态、风门状态、局部通风机开停、主要通风机开停、抽放泵开停等参数或状态进行监测监控。
(一)总回风巷、一翼回风巷、采区回风巷内设置CO 传感器。
开采容易自燃、自燃煤层以及有自然发火危险的采煤工作面至少设置一个CO传感器;为监测打钻钻孔附近CO 情况,钻孔下风侧2m范围内悬挂CO传感器或CO便携仪,报警浓度为0.0024%。
(二)总回风巷、一翼回风巷、采区回风巷的测风站设置风速传感器。
当风速低于或超过《煤矿安全规程》的规定值时,发出声光报警信号。
(三)主要通风机的风硐内设置风压传感器。
(四)机电硐室和开采容易自燃、自燃煤层及地温高的矿井采煤工作面设置温度传感器。
(五)开关量传感器设置在能正确反映被监测状态的位置。
主要通风机、局部通风机、瓦斯抽放泵等设备安装开停传感器。
矿井和采区主要进回风巷道中的主要风门设置风门开关状态传感器。
带式输送机滚筒下风侧10~15m处设置烟雾传感器。
为监测被控开关设备是否响应断电命令,被控开关的负荷侧设置馈电传感器。
第三条安全监控系统的主机双机或多机备份,24h连续运行,实现双机5min内自动切换。
系统能实时监控全部采掘工作面瓦斯浓度变化及被控设备的通、断电状态,传感器的数据或状态传输到地面主机上。
地面中心站设备安设可靠的接地、防雷装置,主传输介质使用电缆的监控系统分别在传输接口、入井口、电源等采取防雷措施;电源与信号避雷装置分开接地。
第四条地面中心站设在调度室内,实行24h值班制度。
值班人员详细记录系统各部分的运行状态,系统异常时立即查明原因,向矿调度人员报告,处理结果记录备案。
安全监测日报表每天报送通风科长、总工程师、矿长审阅。
Enterprise Development专业品质权威Analysis Report企业发展分析报告淮南市润金工矿机电有限公司免责声明:本报告通过对该企业公开数据进行分析生成,并不完全代表我方对该企业的意见,如有错误请及时联系;本报告出于对企业发展研究目的产生,仅供参考,在任何情况下,使用本报告所引起的一切后果,我方不承担任何责任:本报告不得用于一切商业用途,如需引用或合作,请与我方联系:淮南市润金工矿机电有限公司1企业发展分析结果1.1 企业发展指数得分企业发展指数得分淮南市润金工矿机电有限公司综合得分说明:企业发展指数根据企业规模、企业创新、企业风险、企业活力四个维度对企业发展情况进行评价。
该企业的综合评价得分需要您得到该公司授权后,我们将协助您分析给出。
1.2 企业画像类别内容行业专用设备制造业-电子和电工机械专用设备制造资质一般纳税人产品服务空1.3 发展历程2工商2.1工商信息2.2工商变更2.3股东结构2.4主要人员2.5分支机构2.6对外投资2.7企业年报2.8股权出质2.9动产抵押2.10司法协助2.11清算2.12注销3投融资3.1融资历史3.2投资事件3.3核心团队3.4企业业务4企业信用4.1企业信用4.2行政许可-工商局4.3行政处罚-信用中国4.4行政处罚-工商局4.5税务评级4.6税务处罚4.7经营异常4.8经营异常-工商局4.9采购不良行为4.10产品抽查4.11产品抽查-工商局4.12欠税公告4.13环保处罚4.14被执行人5司法文书5.1法律诉讼(当事人)5.2法律诉讼(相关人)5.3开庭公告5.4被执行人5.5法院公告5.6破产暂无破产数据6企业资质6.1资质许可6.2人员资质6.3产品许可6.4特殊许可7知识产权7.1商标7.2专利7.3软件著作权7.4作品著作权7.5网站备案7.6应用APP7.7微信公众号8招标中标8.1政府招标8.2政府中标8.3央企招标8.4央企中标9标准9.1国家标准9.2行业标准9.3团体标准9.4地方标准10成果奖励10.1国家奖励10.2省部奖励10.3社会奖励10.4科技成果11土地11.1大块土地出让11.2出让公告11.3土地抵押11.4地块公示11.5大企业购地11.6土地出租11.7土地结果11.8土地转让12基金12.1国家自然基金12.2国家自然基金成果12.3国家社科基金13招聘13.1招聘信息感谢阅读:感谢您耐心地阅读这份企业调查分析报告。

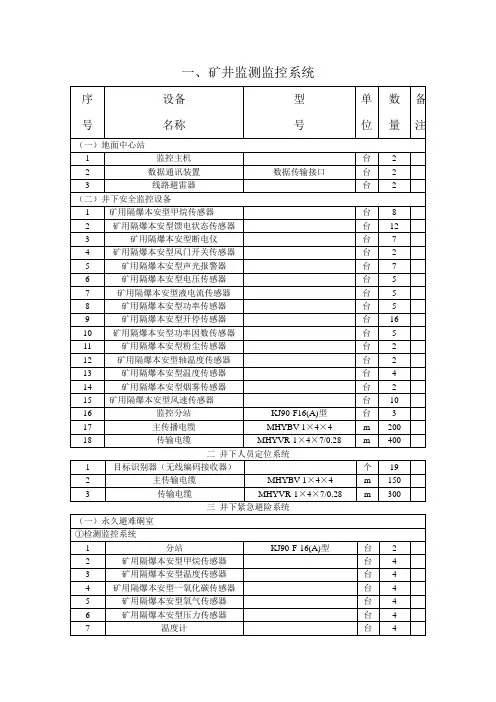

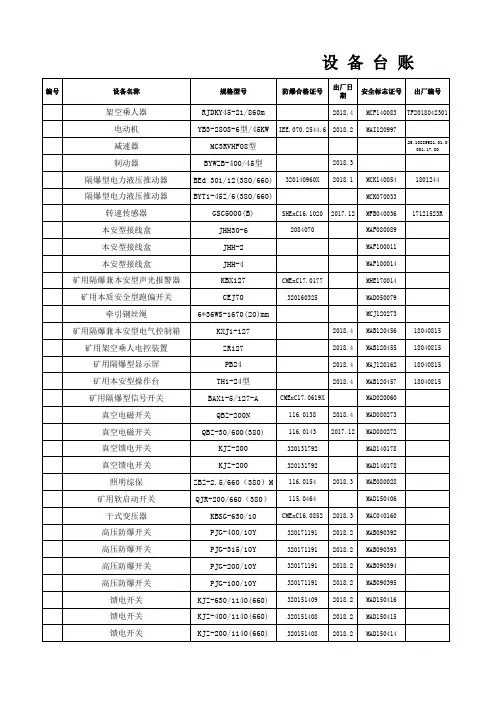

一、矿井监测监控系统序号设备名称型号单位数量备注(一)地面中心站1 监控主机台 22 数据通讯装置数据传输接口台 23 线路避雷器台 2 (二)井下安全监控设备1 矿用隔爆本安型甲烷传感器台82 矿用隔爆本安型馈电状态传感器台123 矿用隔爆本安型断电仪台74 矿用隔爆本安型风门开关传感器台 25 矿用隔爆本安型声光报警器台76 矿用隔爆本安型电压传感器台 57 矿用隔爆本安型液电流传感器台 58 矿用隔爆本安型功率传感器台 59 矿用隔爆本安型开停传感器台1610 矿用隔爆本安型功率因数传感器台 511 矿用隔爆本安型粉尘传感器台 212 矿用隔爆本安型轴温度传感器台 213 矿用隔爆本安型温度传感器台 414 矿用隔爆本安型烟雾传感器台 215 矿用隔爆本安型风速传感器台1016 监控分站KJ90-F16(A)型台 317 主传播电缆MHYBV-1×4×4 m 20018 传输电缆MHYVR-1×4×7/0.28 m 400二井下人员定位系统1 目标识别器(无线编码接收器)个192 主传输电缆MHYBV-1×4×4 m 1503 传输电缆MHYVR-1×4×7/0.28 m 300三井下紧急避险系统(一)永久避难硐室①检测监控系统1 分站KJ90-F-16(A)型台 22 矿用隔爆本安型甲烷传感器台 43 矿用隔爆本安型温度传感器台 44 矿用隔爆本安型一氧化碳传感器台 45 矿用隔爆本安型氧气传感器台 46 矿用隔爆本安型压力传感器台 47 温度计台 48 主传输电缆MHYBV-1×4×4 m 1009 传输电缆MHYVR-1×4×7/0.28 m 150②井下人员定位系统1 井下分站KJ251-F8 台 12 动态目标识别器个 23 主传输电缆MHYBV-1×4×4 m 1004 传输电缆MHYVR-1×4×7/0.28 m 100③矿井通信联络系统1 矿用本质安全自动电话机台 12 电话分线盒BHDT-3-0.06/127-5T 台 13 电话电缆MHYBV-1×2 m 104 电话电缆MHYA32-5×2 m 4005 防爆保护管φ32 m 400④供电系统1 隔爆兼本安矿灯(LED光源)要求供电时间>15h 盏102 煤矿用橡套软电缆MY-0.38/0.66316+1×16 m 1003 矿用隔爆兼本安全型双电缆矿用隔爆型照明信号综合装置ZTJ型台 14 ZBX-4/0.66/0.133KV A 台 15 隔爆型离子蓄电池电源DXB1440/48×(A)60Ah 台 16 矿用隔爆兼本安型不间断电源箱KDW24/24 台 1(二)永久避难硐室室内配套设备及设施①硐室设备本矿井设置1个。
安装、使用产品前请仔细阅读产品使用说明书!执行标准号:Q/FZG2010-2008KHJ-F型煤矿用风电甲烷闭锁装置使用说明书抚顺正工矿业科技装备有限公司目录一、概述 (2)二、工作原理 (3)三、技术参数 (3)四、控制功能 (5)五、显示功能 (6)六、使用安装 (6)七、试验运行 (8)八、断电仪用法 (10)九、维护与修理 (10)十、故障与排除 (11)十一使用注意事项 (11)十二随机文件及备、附件 (12)十三附录 13一.概述KHJ-F型煤矿用风电甲烷闭锁装置(下简称装置),是根据现行《煤矿用风电甲烷闭锁装置通用技术条件》(MT631-96)、《煤矿用固定式甲烷断电仪通用技术条件》(AQ6208-2007)、《爆炸性气体环境用电气设备》(GB3836-2000)、新版《煤矿安全规程》(2001年版)以及MT209-90、MT281-94、MT443-95等相关的煤炭行业标准设计的。
它是适用于煤矿井下掘进工作面的一种安全监控设备,它是根据掘进工作面与其相关巷道内的甲烷浓度,局部通风机的开停状态,风量大小,实现对局部通风机及关联巷道内相应的电器设备的可靠起动、断电闭锁以及解锁复电的控制。
可实现监视区域内甲烷浓度跟踪显示、报警,并对被控电器设备进行闭锁和解锁控制。
内部设有一组容量为2Ah的可充电电池组,保证交流供电电源掉电时,自动投入到电池组的工作,使主机及其配接的传感器能够不间断连续工作。
KHJ-F型煤矿用风电甲烷闭锁装置是由KHJ-F型煤矿用风电甲烷闭锁装置主机(以下简称主机)一台、CJC4 型煤矿用低浓度甲烷传感器及GJC4/100(B)智能型高低浓度甲烷传感器(以下简称传感器)三台(分别为T1、T2、T3)、KG5009风筒风量开关、KXB1矿用本质安全型声光报警器、GKT5L型开停传感器组成。
产品执行标准和型号说明型号含义:装置在掘进工作面的布置示意图如图1图1二主要技术指标主机的基本参数1 主机防爆型式:矿用隔爆兼本安型;主机防爆标志:Exd[ib]I2、主机基本容量3路模拟量输入、2路开关量输入、4路控制开关量输出接口。
包2、石壕安全监控系统升级改造交货期:合同签订后1个月内。
付款方式:货到验收合格,挂账后分期付款。
(响应性条款,否则视为无效投标)技术规格书一、系统技术指标(1)不低于《煤矿安全监控系统升级改造技术方案》(煤安监函〔2016〕5号)(2)不低于AQ6201-新版《煤矿安全监控系统通用技术要求》性能要求;(3)系统容量:不少于200台分站;(4)系统最大测点数量:不少于2000个传感器;(5)系统巡检周期指标:≤10S;(6)本地断电时间:≤2S;(7)异地断电时间:≤5S;(8)分站存储能力:不少于128M,存储不小于24小时数据量(9)采用大容量数据库实现密采监测值数据存储,保证监控系统数据完整性;(10)抗干扰能力不低于以下要求:a)地面设备3级静电抗扰度试验,评价等级为Ab)2级电磁辐射抗扰度试验,评价等级为Ac)3级脉冲群抗扰度试验(评价A)d)交流电源端口3级、直流电源与信号端口2级浪涌(冲击)抗扰度试验,评价等级为B二、系统软件技术要求1、简单方便的设备搜索功能软件提供智能搜索功能,能够自动搜索当前网络上存在的智能网关和网络分站等设备,供用户选择并自动进行初步的配置,节省配置时间,大大提高配置准确性。
2、灵活便捷的逻辑报警模型为用户提供多种常用的逻辑报警模型,可有效帮助用户更加直观的进行逻辑运算,监控某些特殊逻辑量的运行状况。
3、增加分级报警功能完善当前监控系统的报警机制,提供分级报警功能,实现分级报警、分级响应。
4、提供常用传感器安装配置,简化配置操作根据AQ1029标准,软件预制了常用的传感器安装地点及其报警、断电、复电门限参数,用户只需选择对应安装地点,系统自动完成报警和断电值配置,节省系统配置工作量。
5、智能即插即用识别系统软件支持传感器、电源、执行器等设备的即插即用智能识别功能,能够自动识别新接入分站上传感器、电源、执行器等设备,并自动弹出配置界面供用户配置和保存,界面简洁明了、使用简单方便,可以一键将传感器接入到监控系统中来,节省配置时间,保证配置准确性。
DJ4型煤矿用固定式甲烷断电仪使用说明书常州市三恒自动化仪表有限公司2002年8月第一版1.概述:DJ4型煤矿用固定式甲烷断电仪(以下简称断电仪)由KHJ6.1型控制主机(以下简称主机)、KHJ6.2型电源继电器箱(以下简称电源)、KHJ6.4型声光报警器(以下简称报警器)三部分以及相关配套的KGJ15型甲烷传感器等组成。
用于采煤或掘进工作面,实现监测区域内的甲烷浓度显示、报警并对被控设备进行闭锁、解锁控制。
该装置的特点既可以作为独立的固定式甲烷断电仪使用,又可以作为具有固定式甲烷断电仪功能分站和KJ70等监测系统配套使用,将固定式断电仪的数据传送给系统同时接受系统的设置和控制。
外部参数符合主机工作的技术参数(参照 2.1)并设置好主机工作模式时就可独立使用。
给电源继器箱提供660V/127交流电就可输出一组18V/0.65A直流电。
提供给报警器相应的直流电源和相对应的报警信号就可实现声光报警。
断电仪执行个标准MT283-1994《煤矿用固定式甲烷断电仪技术条件》,其型号及规格如下:D J 4主参数:0-4%CH4甲烷断电2.主要技术参数:2.1 KHJ6.1型控制主机:2.1.1 防爆型式本质安全型“Exib I”2.1.2 输入通道:8路。
2.1.3 输出通道:4路。
2.1.4 模拟量输入信号:200Hz~1000Hz(幅度大于3.5V,电流大于3mA)。
2.1.5 开关量输入信号:0mA/5mA或无电位触点。
2.1.6 模拟量跟踪精度:小于满量程的1%。
2.1.7 输出信号:0/5mA。
2.1.8 工作电压:小于50mA。
:直流12V~18V。
2.1.9 工作电流2.1.10接甲烷传感器:低浓度 0%CH4~4%CH4。
2.1.11显示功能: 6位数码管显示输入、输出通道数据2.2 KHJ6.2型电源继电器箱:2.2.1防爆型式隔爆兼本安型“ExdibI”2.2.2供电电压 AC127V或AC660V2.2.3电压变化范围80%~115%2.2.4本安输出电压 DC18V2.2.5本安输出电流 650mA2.2.6备用电池供电时间大于2H2.2.7开关量输入信号 0/5mA(二组)2.2.8开关量输入通道 2组(每组2个通道,2个通道的关系是“或”)2.2.9继电器通断能力 AC36/5A、AC127V/2A、AC660V/0.35A2.2.10断电返回信号 0/5mA(一组)2.3 KHJ6.4型声光报警器:2.3.1防爆型式本质安全型“ExibI”2.3.2工作电压 DC13—18V2.3.3工作电流小于60mA2.3.4开关量输入信号 0/5mA2.3.5报警方式声光交替2.3.6声报警强度 1m/85db2.3.7光报警强度 20m处可见3.使用方法:3.1电源继电器箱输入电源由矿用交流127V或660V提供;3.2主机供电电源由电源继电箱提供;3.3报警器及相关配套的甲烷传感器、开停传感器等由主机提供;3.4主机实时采集各工作面的甲烷浓度, 任一工作面甲烷浓度达到或超过报警浓度时, 主机发出报警信号至报警器,所有工作面甲烷浓度小于报警浓度时自动解报;当某一工作面甲烷浓度达到或超过断电浓度时,主机发出断电信号至这一工作面的断电器(电源继电器箱内),由断电器切断被控设备的电源并闭锁;甲烷浓度低于复电浓度时自动解锁;3.5具体接线方法参照各产品说明书。
二采区水泵房设备安装施工组织设计矿长:总工:安全矿长:机电矿长:安全副总:机电副总:安全管理部:通风灭火部:机电运输部:审核:编制:马幼君二零一七年十一月目录一、工程概况 (2)(一)、水泵主要 (2)(二)、电控主要设备 (2)二、组织措施 (3)三、施工工期 (4)四、主要设备明细 (4)五、施工步骤 (5)(一)、电控系统 (5)(二)、泵体、电机及管路 (5)(三)、辅助设施安装 (6)(四)、上位机系统 (6)(五)、收尾工作 (6)六、调试试车 (6)七、主要安全技术措施 (7)八、主要风险管控措施 (7)附图一:泵房设备布置意识图附图二:水泵基础图一、工程概况根据矿生产继续计划安排,井下二采区需安装加压水泵3台,为使此项工作安全顺利进行,特制定如下施工方案及安全技术措施,请相关区队及所有参与施工人员认真学习,并在施工中严格落实执行。
(一)、水泵主要参数型号: MD46-50×10型多级耐磨离心泵额定流量:46 m3/h单级扬程:50m安装数量:3台;(二)、电控主要设备1、矿用隔爆兼本安型交流变频器 3台2、隔爆兼本安型PLC控制箱 1台3、电气控制箱 1台4、本安型操作台 1台二、组织措施1、成立设备安装领导小组组长:陈有宝副组长:唐生福张生来杨五姓雷转霖孙发云王想刚张田录沈承明总指挥:孙发云成员:蒋天才薛世智孙建虎刘敬丹赵龙车小萌马幼君王维年郭国峰范顺平谢勇韩悌朝2、工作小组职责:负责施工组织设计的编制、审核;施工工作的安排;安全及工程质量的监督检查;现场竣工验收。
3、施工安排:设备安装、泵房内各供排水管路由通灭队负责,施工人员白班作业(早7时30分至晚18时)。
(1)机电一队主要任务:电控系统设备安装、调试;动力及控制缆线敷设、达标;(2)通灭队主要任务:泵体、电机就位安装、找正找平;各电动控制闸阀安装调试;蓄水池至三台水泵供水管路敷设安装;三台水泵至排水管路敷设安装;泵房内外其它管路敷设达标。
ZWJ-127矿用无极绳运输保护装置(执行标准: GB3836-2000、Q/ZJZ030-2009)使用说明书山东金科星机电有限公司一、装置组成1、主机(ZWJ-127Z);2、过卷保护(KHU40);3、矿用语音报警装置(KXB127);4、专用通信电缆(MHYV4*2*7/0.28);5、矿用隔爆兼本质安全型声光信号器(KXH-127);6、GSD4矿用本安型速度传感器;该装置以进口高速可编程控制器(PLC)为核心,配以专业化人机界面化具备实时监控、速度显示、紧急停车、过卷保护,沿途语言通讯等功能。
二、技术功能:1、主机:额定工作电压127V,工作电流1.3A,外形尺寸1000*500*800。
(1)按钮操作保护装置主机上设有12个按钮。
A: 设置按键在停车的状态下按设置键进入设置画面,然后再按一下设置键画面将会依次选择将要修改的参数项,在选中参数项的参数可以更改,更改确认后,再按一下设置键选中下一参数项,然后进行更改,以此类推至到全部要更改的参数设置完毕,最后按停止键返回常态画面。
B: 增加按键在进行参数设置时用来增加参数值。
C: 减少按键在进行参数设置时用来减少参数值。
D: 零点校对在保护正常使用后,由于绞车在行驶过程中停留点过多,或点动过于频繁,从而使绞车所行驶的行程和速度传感器接收的信号存在一定的误差,故当绞车行驶到零点时,需要校对一下梭车位置。
校对时,要在停止状态下,按下零点校对按钮5S后松手,即可全部归零。
E: 正向启动在确认各保护完好的情况下,按下正向启动,无极绳运输保护装置主机会发出“设备起动,请注意安全”延时5S后,绞车主电机得电运行。
主电机运行3秒后,控制液压站、电磁阀的继电器闭合控制液压站运行、电磁阀开启。
F: 正向点动在确认各保护完好的情况下,按下正向点动,此时主机内部编程器得到点动信号,并跳到点动程序,再按下正向点动,绞车主电机得电运行,主电机运行3秒后,控制液压站、电磁阀的继电器闭合控制液压站运行、电磁阀开启。
掘进无极绳牵引普轨卡轨车技术要求一、设备名称:掘进无极绳牵引普轨卡轨车二、设备型号:KWGP-60/90D三、数量:一套四、设备参数:1、额定牵引力:60kN2、电机功率:90/45kW3、绞车牵引速度:0.5/1.0m/s4、牵引钢丝绳:6×19S-φ28-16705、轨型:22kg/m6、轨距:600 mm7、轨道曲率半径水平:9m垂直:≥15m8、巷道最大坡度:15°9、最大载重量:25t10、最大运输距离:600m五、技术要求1、无极绳绞车和张紧器合二为一,无极绳绞车采用并列双铸铁滚筒方式,无极绳绞车为双速电机调速,电机功率90/45kw,电压660/1140V,绞车底座可用地锚固定,绞车站占用空间小、便于安装。
2、牵引储绳车采用新型插爪制动牵引车,发生短绳事故时可及时有效制动,储绳筒总储绳量500m 。
3、钢丝绳的布置方式:钢丝绳的牵引绳和回绳都布置在轨道内。
4、卡轨车轮系和水平弯护轨:卡轨车设有托绳轮组、压绳轮和回压绳轮(外绳导轮)等轮系,可有效的控制钢丝绳的走向,保证车辆安全运行。
在拐弯处安装水平弯护轨,根据实际拐弯角度灵活安装。
在水平弯护轨上设有可满足不同拐弯方向的导绳轮组。
5、卡轨车回绳站布置在轨道内,回绳站装置移动方便。
回绳站可采用底锚固定。
6、通讯系统采用泄漏通讯,卡轨车可在运输线路内任何地点打点和通话。
整机配有操作台及保护系统,可实现张紧器松绳保护、过卷保护、位置显示、速度保护、沿途声光语音报警等功能。
7、KWGP-60/90D型无极绳牵引普轨卡轨车设备清单六、视频监控要求1、基本监视与显示功能:系统具备对车房及斜坡各偏口进行实时监视,采用高清晰度的本安摄像仪24小时不间断实时记录突发事件,并在绞车房显示器上就地集中显示各偏口情况和绞车运行情况,数据视频存储期限至少为60天,并实现上传视频到矿环网。
2、现场监控与报警功能:无极绳连续牵引绞车车房及斜坡各偏口分布的摄像机具备分析功能,摄像机本身自带报警功能,可对现场进行实时监管,有效识别人、物,在行车情况下,坡头、坡底或斜坡各偏口有人进入,现场和岗位司机处同时发出声光报警,岗位司机处可与沿线的任何一台摄像机保持同步报警。
JDSG-1型防爆声光报警器产品描述JDSG-1防爆火灾声光报警器(简称报警器)为非编码型报警器,适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所,可以和国内外任何厂家的火灾报警控制器配套使用。
当生产现场发生事故或火灾等紧急情况时,火灾报警控制器送来的控制信号启动声光报警电路,发出声和光报警信号,完成报警目的;也可同手动报警按钮配合使用达到简单的声、光报警目的。
本产品符合GB3836系列标准的要求,通过国家指定的检测机构鉴定,取得了防爆合格证。
报警器外壳为全不锈钢壳体,灯壳抗冲击能力强,清晰可视超高亮LED发光管,配备超强蜂鸣器,具有工作稳定,使用寿命长, 功耗低的特点。
技术要求1、防爆形式:隔爆型2、防爆标志:ExdIICT63、工作电压:DC24V;AC220V4、报警电流:≤100mA5、频闪频率:60次/min6、声响强度:90~100dB7、声响形式:消防声(可根据用户要求设计成嘀嘀声、警车声、救护车声)8、使用环境:温度:-20℃~+50℃;相对湿度:≤95%不结露;大气压力:80kPa~110kPa9、进线口径:M22x1.5(进线口的数量和大小可以根据用户要求设计生产)10、重量:1.2kgJDSG-2型防爆声光报警器产品描述JDSG-2防爆火灾声光报警器(简称报警器)为非编码型报警器,适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所,可以和国内外任何厂家的火灾报警控制器配套使用。
当生产现场发生事故或火灾等紧急情况时,火灾报警控制器送来的控制信号启动声光报警电路,发出声和光报警信号,完成报警目的;也可同手动报警按钮配合使用,达到简单的声、光报警目的。
本产品符合GB3836系列标准的要求,通过国家指定的检测机构鉴定,取得了防爆合格证。
报警器采用超高亮LED发光管,360度清晰可视,具有工作稳定,使用寿命长,、功耗低的特点。
技术参数1、防爆形式:本安隔爆复合式2、防爆标志:Exd(ib)IICT63、工作电压:DC12V;DC24V;AC220V4、报警电流:≤600mA5、频闪频率:60次/min6、声响强度:100~115dB7、声响形式:消防声(可根据用户要求设计成嘀嘀声、警车声、救护车声)8、防护等级:IP659、使用环境:温度:-20℃~+50℃;相对湿度:≤95%不结露;大气压力:80kPa~110kPa10、进线口径:M22x1.5(进线口的数量和大小可以根据用户要求设计生产)JDJD-G型防爆警灯产品描述JDJD-G防爆火灾报警警灯(简称警灯)为非编码型报警警灯,适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所,可以和国内外任何厂家的火灾报警控制器配套使用。
白坪煤业公司无极绳绞车安装标准签发:本标准适用于SQ系列、JW系列无极绳绞车的安装使用。
一、选型计算及安装验收无极绳绞车的选型需经机电运输科进行选型计算,出具《绞车选型计算说明书》和《负荷审批》后方可进行安装,安装结束经验收合格后方可投入运行。
无极绳绞车使用单位,要指定专人负责对无极绳绞车运行轨道、绳轮组件、弯道装置等全面检查,发现问题及时处理,保证轨道线路的畅通。
二、无极绳绞车轮组安装标准1、无极绳绞车轮组使用“压板+螺栓”安装方式,压板、螺栓、螺母齐全,轮组安装后与轨道垂直不偏斜;2、主压绳轮组、副压绳轮组、托绳轮组安装地点无积水、无积煤、轮转动灵活无损坏、弹簧无积煤失效,设置轮组安装坑(以漏出轮组下沿为准);3、平巷段轮组安装标准①、每30m安装一组托绳轮(以不磨绳为准,磨底区段可适当加密);②、每30m安装一组副压绳轮组;③、每45m安装一组主压绳轮组;4、凹坡段轮组安装标准①、托绳轮组安装入坡和出坡上平台处,坡中间可根据实际情况安装(以钢丝绳不磨绳为准),原则上平段不安装托绳轮组;②、在入坡和出坡坡底处各安装2组副压绳轮组(间距3米,最低部副压绳轮组距坡底不大于1米)。
平段副压绳轮组间距3米(平段少于3米的安装两组副压绳轮组,间距平均布置);③、在入坡和出坡坡底处各安装2组主压绳轮组(间距3米,最低部副压绳轮组距坡底不大于1米)。
平段主压绳轮组间距3米(平段少于3米的安装两组主压绳轮组,间距平均布置);④、设置防弹绳装置(平段小于等于8米,设置1道;平段大于8米,设置2道)。
5、凸坡段轮组安装标准①、托绳轮安装在入坡和出坡上平台变坡点处,平段间距30m(以不磨绳为准),原则上坡底不设置托绳轮组。
②、在入坡和出坡下平台边坡点处,各安装2组主压绳轮组(间距3米,最低部副压绳轮组距坡底不大于1米),平段不安装副压绳轮组;③、在入坡和出坡下平台边坡点处,各安装2组主压绳轮组(间距3米,最低部主压绳轮组距坡底不大于1米),平段不安装主压绳轮组;6、弯道轮的安装标准①、弯道轮设置在平巷段,严禁设置在凹凸坡区段;②、轨道内侧必须安装护轨装置;③、弯道轮3件为1组;④、当水平弯道角度较大时,需打锚杆辅助固定弯道轮组。
下沟煤矿主斜井皮带火灾预警及自动灭火系统技术的应用摘要:矿井防灭火工作是煤矿综合治理的一项重要内容,关系到煤矿财产安全和全体员工的生命安全,由煤矿外部热源如明火、机械冲击与摩擦、电流短路、静电等引燃可燃物造成的火灾称为煤矿外源火灾或外因火灾;外因火灾虽然发生次数较少,但是造成的灾害程度最为严重,国内外有记载的重大恶性火灾事故,90%以上属于外因火灾。
近年来随着大量机电设备和新材料在井下的广泛使用,矿井外因火灾呈现出增长趋势,外因火灾发展快、火势大,一旦发生危害特别严重。
关键词:主斜井;自动灭火;智能化1煤矿现状矿井皮带在长期使用过程中,常常存在以下问题:(1)输送距离较大,皮带弹性伸长量不易控制;造成皮带松弛,主动滚筒易打滑。
(2)负载较大,造成皮带与滚筒及托辊之间摩擦力较大。
(3)皮带机运行环境较差,煤块、粉尘掉落易造成被动滚筒、托辊等卡滞。
(4)现场电气设备可能存在由于短路等原因引起火花情况。
以上情况都有可能造成运输皮带起火事故的发生基于以上情况,下沟煤矿主斜井皮带巷装设区域火灾预警及自动灭火系统暨ZFM30/18型矿用区域自动灭火装置:皮带全长626米,两电机驱动,皮带巷内均布置有供水管路,可用于皮带沿线的洒水喷淋灭火,主斜井皮带火灾预警及自动灭火系统技术应用。
2皮带巷道火灾预警及自动灭火系统架构火灾预警及自动灭火系统由消防工作站、工业环网、光纤测温预警系统、皮带机头自动灭火系统、主斜井皮带巷沿线自动灭火系统组成。
其中,光纤测温预警系统采用KJ845-Z光纤测温主机,沿线布置感温光缆监测输送皮带、托辊、电机和巷道环境温度;另外在皮带滚筒处增加红外温度监测皮带滚筒温度;监测软件根据探测到的温度及温度的变化完成对整个巷道内的火灾情况进行分析和处理,从而实现火情的预测及预警,做到提前预防,把火灾消灭在萌芽状态。
皮带机头灭火系统采用超细干粉灭火方式,由ZFM30/40-Z矿用区域自动灭火装置主机、KDW660/12B矿用隔爆兼本安型直流稳压电源、CXH4矿用本质安全7型操作箱、GWP90红外温度传感器、KDG12矿用隔爆型断电器、GQQ5矿用本安型烟雾传感器、GHH5矿用本安型灭火装置用火焰传感器、KXB12矿用本安型声光报警器、ZFM30/40-CD矿用本安型出口指示灯、ZFM30/40-FD矿用本安型喷洒指示灯、FZX-ATC18/1.2-DD悬挂式干粉灭火装置等设备组成。
风门语音报警装置安装安全技术措施一、工程概况:根据煤矿安全规程第一百一十八条及集团公司企业标准《Q/JM J 1.0010—2013》文件规定,矿井井下风门必须安装语音报警提示装置。
为加强通风设施管理,规范设施安装及使用标准,特制定如下安装措施。
二、施工组织项目负责人:安全负责人:技术负责人:机电负责人:三、工作方式、主要功能及安装流程:1、风门语音报警装置主要分为“KHJ-1矿用本安型接近开关”和“KXB127F矿用隔爆兼本质安全型声光报警器”两部分。
(接近开关)(声光报警器)2、工程施工需使用小型风动钻,设备供电电压为127V。
3、工作方式:报警器与接近开关配合使用,风门关闭情况下接近开关处于停止状态,当风门打开时,接近开关同时向两个报警器传输信号,报警器警示灯闪烁、同时发出语音提示(“风门已打开请通过”、“对面风门打开请稍后”等)。
4、主要功能:①报警器光信号能在黑暗中20米处清晰可见;②报警器语音报警声级强度大于85dB(A);③通过调整接近开关安装位置,使风门关闭状态下开关停运,风门打开时同时向2个报警器传输信号;④报警器的光信号由红、绿发光二极管组成,红色六个排列成圆环形状,绿色两个并列常亮,表示“工作正常”;报警器接收到信号时,红灯亮同时语音报警。
5、安装流程①先在风门框一侧距顶框500mm附近使用风动钻施工固定片,用于接近开关固定;(固定片)(安装位置示意图)(固定片固定方式)②在每组风门外侧巷道的顶板上分别吊挂一台报警器,报警器安装位置距巷道左帮不超过1m,距顶板不超0.5m,报警器正面朝外(便于观察报警灯光)。
如下图所示:6、铺设供电线路及接火说明① 2个报警器采用127V供电线路供电、串接供电。
(电源接点)②“报警器”信号接点与“接近开关”相连,且两个“报警器”的信号接点必须连接,具体为:(报警器内部)(报警器信号接点)(接近开关内部)四、安全技术措施一)、拆、接火安全技术措施:1、作业过程中凡涉及停送电时必须严格执行停送电制度,指派专人进行停送电。
DJ4/1140(660)J机载式甲烷断电仪(DJ4/1140(660)J-Z机载式甲烷断电仪主机) (执行标准:MT282-1994、Q/ZY-22-2010、Q/ZY-23-2010、GB3836-2000)使用说明书淄博雍利安自动化设备有限公司2010年01月发行版本号:V1.0目录一、概述------------------------------------------------------------------------------------------------2二、主要功能------------------------------------------------------------------------------------------2三、技术性能------------------------------------------------------------------------------------------3四、工作原理------------------------------------------------------------------------------------------4五、安装调试------------------------------------------------------------------------------------------4六、维护与修理---------------------------------------------------------------------------------------7 七故障分析与排除----------------------------------------------------------------------------------7八、注意事项------------------------------------------------------------------------------------------8九、附件------------------------------------------------------------------------------------------------8十、生产厂家------------------------------------------------------------------------------------------9 十一、附录1------------------------------------------------------------------------------------------10 十二、附录2----------------------------------------------------------------------------------------- 11 十三、附录3------------------------------------------------------------------------------------------12一概述DJ4/1140(660)J机载式甲烷断电仪(以下简称断电仪)是一种适用于煤矿井下各作业场所的采煤机、掘进机等设备,为各种传感器提供直流本安电源,并提供甲烷超限报警、断电功能的固定式仪器。
前言本标准按照GB/T1.1-2009给出的规则起草。
本标准由安徽宝龙电器有限公司提出并起草。
本标准主要起草人:刘海波、胡长岭、蒋运生。
KXB127矿用隔爆兼本安型声光报警器1范围本标准规定了KXB127矿用隔爆兼本安型声光报警器的型号含义、要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于KXB127矿用隔爆兼本安型声光报警器(以下简称报警器)。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅所注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志GB/T2423.1-2008电工电子产品环境试验第2部分:试验方法试验A:低温GB/T2423.2-2008电工电子产品环境试验第2部分:试验方法试验B:高温GB/T2423.4-2008电工电子产品环境试验第2部分:试验方法试验Db交变湿热(12h+12h循环)GB/T2423.5电工电子产品环境试验第2部分:试验方法试验Ea和导则:冲击GB/T2423.10电工电子产品环境试验第2部分:试验方法试验Fc和导则:振动GB3836.1-2010爆炸性环境第1部分:设备通用要求GB3836.2-2010爆炸性环境第2部分:由隔爆外壳“d”保护的设备GB3836.3-2010爆炸性环境第3部分:由增安型“e”保护的设备GB3836.4-2010爆炸性环境第4部分:由本质安全型“i”保护的设备”GB4208-2008外壳防护等级(IP代码)GB/T13384机电产品包装通用技术条件MT209-1990煤矿声光、检测、控制用电工电子产品通用技术要求MT210-1990煤矿声光、检测、控制用电工电子产品基本试验方法3型号含义3.1型式和标志本报警器为矿用隔爆兼本质安全型,标志:Exd[ib]I Mb。
3.2型号与含义KX B127电压等级127V报警器矿用信号设备Q/ABD03—20134要求4.1环境条件4.1.1报警器在下列条件下应能正常工作:a)环境温度一般为0℃~+40℃,若选用其他温度等级,应符合MT209-1990第 4.2.1条规定;b)平均相对湿度:不大于95%(+25℃);c)大气压力:80kPa~106kPa;d)环境噪声一般不大于75db(A);e)有瓦斯、煤尘等爆炸性混合物,但无破坏绝缘的腐蚀性气体的场合。
4.1.2报警器在使用、安装、贮运期间允许承受加速度为50m/s2的振动和加速度为500m/s2的冲击。
4.2外观及结构4.2.1报警器表面平整、无损伤和疤痕,金属部件不应有锈蚀及其他机械损伤。
4.2.2外壳明显处设有隔爆兼本质安全型标志“Exd[ib]I Mb”及“MA”安全标志。
4.2.3标志和铭牌应完整、清晰和牢固。
4.2.4报警器的开关、按钮为非频繁操作件,开关、按钮应操作灵活、可靠,零部件应紧固无松动。
4.2.5报警器外壳整体涂138铁红底漆,内表面(除隔爆面)喷两遍1321耐弧漆,外壁用腻子打平后喷浅灰色磁漆。
4.2.6报警器应具有符合GB3836.1-2010第15条规定接地件,并有“”标志。
4.2.7报警器各部分的机械连接和电气连接均应牢固可靠,不应松动。
所有锡焊处均应牢固可靠,无虚焊且不允许对连接件产生腐蚀作用。
4.3主要指标和功能4.3.1主要指标——额定电压:AC127V/36V;——额定电流:AC0.4A/1.5A。
4.3.2基本功能4.3.2.1收发送信号:报警器具有人工发送信号及接受信号功能并能实现单工对讲。
4.3.2.2通讯距离:信号通讯距离不大于2000m。
4.3.3声光性能4.3.3.1信号响度:报警声压强度在距其1米远的声响强度应不小于85dB(A)。
4.3.3.2光信号:光信号为红色,光信号强度在黑暗中20m处可见。
4.4电压波动适应能力电源电压在额定电压的75%~110%范围内波动时,基本功能和声光性能应符合第 4.3.2和4.3.3条。
4.5绝缘电阻及工频耐压应符合表1规定,历时1min的工频耐压试验,试验时应无击穿和闪络现象,且漏电流不得大于5mA。
Q/ABD03—2013表1绝缘电阻及工频耐压测试部位绝缘电阻MΩ工频耐压V常态湿热试验后127V输入端与外壳≥50≥1.51500127V输入端与本安端≥50≥1.51500本安端与外壳≥50≥1.05004.6工作稳定性报警器应进行工作稳定性试验,通电试验时间不少于2d,基本功能和声光性能应符合第 4.3.2和 4.3.3条,试验中测量时间间隔不得大于24h。
4.7环境适应性4.7.1工作低温报警器在工作状态,应能通过0℃的最低工作环境温度,历时2h的低温工作试验,其基本功能和声光性能应符合第 4.3.2和 4.3.3条。
4.7.2工作高温报警器在工作状态,应能通过+40℃的最高工作环境温度,历时2h的高温工作试验,其基本功能和声光性能应符合第 4.3.2和 4.3.3条。
4.7.3低温贮存报警器在非工作状态,应能通过温度为-40℃,历时16h的低温贮存试验。
在恢复后其基本功能和声光性能应符合第 4.3.2和 4.3.3条。
4.7.4高温贮存报警器在非工作状态,应能通过温度为+60℃,历时16h的高温贮存试验。
在恢复后其基本功能和声光性能应符合第 4.3.2和 4.3.3条。
4.7.5交变湿热在非工作状态应能承受严酷等级为温度为40℃±2℃,相对湿度93%±3%RH条件下,时间12d 的交变湿热实验。
试验后,基本功能和声光性能、工频耐压和绝缘电阻应符合本标准 4.3.2、4.3.3和4.5条。
4.8振动报警器应能通过频率10Hz~150Hz,加速度幅值50m/s2样品状态不通电,振动次数每轴向不低于5次的振动试验.试验后基本功能和声光性能应符合第 4.3.2和 4.3.3条。
试验后接插件及零部件无松动脱落.4.9冲击Q/ABD03—2013报警器应能通过峰值加速度500m/s2脉冲持续时间11ms,样品状态不通电,冲击次数互相垂直轴线的每个方向3次(共18次)。
试验后其基本功能和声光性能应符合第 4.3.2和 4.3.3条。
试验后接插件及零部件无松动脱落.4.10模拟运输包装后报警器应能承受频率为4Hz,加速度为30m/s2,历时2h的模拟运输试验,试验后包装箱应无损坏和明显变形,试验后其基本功能和声光性能应符合第 4.3.2条和 4.3.3条规定。
试验后接插件及零部件无松动脱落。
4.11表面温度报警器在正常工作和故障状态,外壳及本安电路各元器件的最高表面温度应不超过150℃。
4.12引入装置报警器引入装置应符合GB3836.1-2010中第26.4.2条、第16条及其附录A和GB 3836.2-2010第13条及附录C的要求,引入装置的引入方式应符合GB3836.2-2010附录F.2的要求。
4.13密封圈报警器引入装置的密封圈应符合GB3836.2-2010附录 C.2.1.1的要求,其硬度为IRHD45-55度,其耐热耐寒试验、耐化学试剂试验应满足GB3836.1-2010第26.8、26.9条、第26.11条试验要求。
4.14本安外壳防护报警器由隔爆腔和本安腔两部分组成,本安腔外壳防护等级应符合GB4208-2008中IP54要求。
4.15外壳材质、隔爆参数报警器隔爆外壳采用3mm厚A3钢板焊接制成,隔爆面的参数应符合GB3836.2-2010中第5、11条的要求,隔爆接合面需经磷化处理,磷化后涂204-1防锈油,表面不允许有机械损伤和漆膜,腔内非隔爆面,喷两遍1321耐弧漆。
4.16静态压力报警器隔爆腔外壳强度在精加工后须能承受1MPa静态压力的水压试验,加压时间为12s,应无渗漏及永久性变形。
4.17防爆性能报警器应通过GB3836.2-2010中第15.1条的外壳耐压试验和第15.2条内部点燃不传爆试验。
4.18火花点燃应符合GB3836.4-2010第10章中所规定的方法进行火花点燃试验。
4.19电气间隙和爬电距离4.19.1报警器腔体应符合产品图纸的要求;隔爆腔内本安和非本安接线端子旁边要有清晰、明显的标记;本安接线端子与非本安接线端子之间的间距应不小于50mm。
Q/ABD03—20134.19.2腔体内不同电位的裸露导体之间与外壳、接线导体之间的电气间隙与爬电距离应满足:a)a)DC24V及其小于它的电压的电气间隙不小于 2.0mm,空气中的爬电距离不小于 2.0mm,涂层下的爬电距离不小于0.7mm。
b)b)AC127V及AC36V的电气间隙不小于 5.0mm,空气中的爬电距离不小于8.0mm,涂层下的爬电距离不小于 2.6mm。
4.20电气安全性能4.20.1本安参数用计量合格仪表进行测量,应满足下列要求:a)工作电压:DC 5.5V;b)工作电流:不大于645mA;c)Uo:DC5.5V;d)Io:785mA。
4.20.2本安接线端子对外壳应能承受历时1min500V的工频耐压,且无击穿和闪络。
4.20.3本安接线对非本安电路应能承受历时1min1500V的工频耐压,且无击穿和闪络。
4.20.4变压器初次级之间进行工频1500V,初、次级对地进行工频1500V耐压试验,历时一分钟无击穿闪络现象且漏电电流不大于5mA。
4.20.5向本安供电的变压器技术要求,a)电源变压器向本安供电的绕组与其它绕组分左右两侧布置,且用不小于0.63mm线径导线屏蔽,屏蔽应设置两根结构上分开的接地导线,铁芯接地。
b)输入输出端分别接入熔断器做保护、铁芯应接地,引出端子分两侧布置,爬电距离大于5mm、电气间隙大于 2.6mm。
4.20.6变压器试验见表2,变压器入厂应进行试验。
表2变压器试验施加部位试验电压有效值输入与输出绕组之间4Un或1500V,两者取最高者全部绕组与铁芯或屏蔽之间2Un或1000V,两者取最高者4.20.7变压器型式试验:向本质安全电路供电任一绕组与其它所有绕组及接地铁芯间应能承受2Un+1000V但不低于1500V的耐压。
试验历时1min。
在试验期间不应发生击穿.与闪络且漏电电流不大于5mA。
4.20.8特殊元器件要求本安与非本安的隔离件:电源模块DC5SW24-80本安端与非本安端、光耦TLP521-4本安端与非本安端、继电器HK4100-DC9V-SHG本安端与非本安端均应能承受交流50Hz、1500V,历时1min的工频耐压试验,且无击穿无闪络现象,其漏电流不大于5mA。
4.21外壳冲击隔爆外壳应符合GB3863.1-2010中第26.4.2条的要求。
