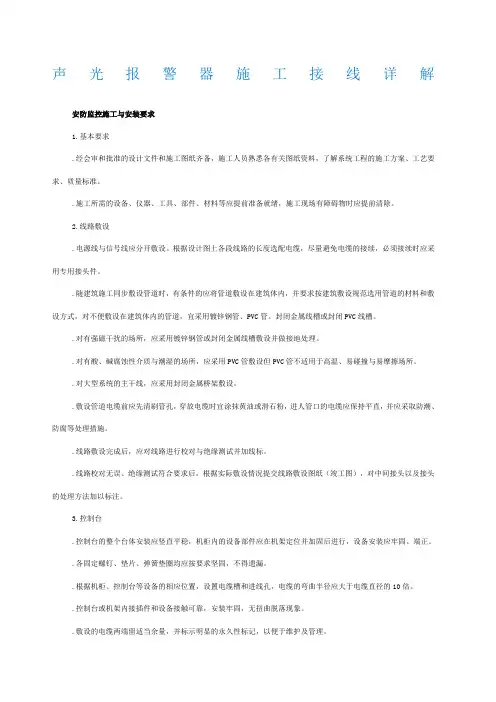

声光报警器施工接线详解安防监控施工与安装要求1.基本要求.经会审和批准的设计文件和施工图纸齐备，施工人员熟悉各有关图纸资料，了解系统工程的施工方案、工艺要求、质量标准。
.施工所需的设备、仪器、工具、部件、材料等应提前准备就绪，施工现场有障碍物时应提前清除。
2.线路敷设.电源线与信号线应分开敷设。
根据设计图上各段线路的长度选配电缆，尽量避免电缆的接续，必须接续时应采用专用接头件。
.随建筑施工同步敷设管道时，有条件的应将管道敷设在建筑体内，并要求按建筑敷设规范选用管道的材料和敷设方式，对不便敷设在建筑体内的管道，宜采用镀锌钢管、PVC管。
封闭金属线槽或封闭PVC线槽。
.对有强磁干扰的场所，应采用镀锌钢管或封闭金属线槽敷设并做接地处理。
.对有酸、碱腐蚀性介质与潮湿的场所，应采用PVC管敷设但PVC管不适用于高温、易碰撞与易摩擦场所。
.对大型系统的主干线，应采用封闭金属桥架敷设。
.敷设管道电缆前应先清刷管孔，穿放电缆时宜涂抹黄油或滑石粉，进人管口的电缆应保持平直，并应采取防潮、防腐等处理措施。
.线路敷设完成后，应对线路进行校对与绝缘测试并加线标。
.线路校对无误、绝缘测试符合要求后，根据实际敷设情况提交线路敷设图纸（竣工图），对中间接头以及接头的处理方法加以标注。
3.控制台.控制台的整个台体安装应竖直平稳，机柜内的设备部件应在机架定位并加固后进行，设备安装应牢固、端正。
.各固定螺钉、垫片、弹簧垫圈均应按要求坚固，不得遗漏。
.根据机柜、控制台等设备的相应位置，设置电缆槽和进线孔，电缆的弯曲半径应大于电缆直径的10倍。
.控制台或机架内接插件和设备接触可靠，安装牢固，无扭曲脱落现象。
.敷设的电缆两端留适当余量，并标示明显的永久性标记，以便于维护及管理。
.大型安防监控系统的控制室，应敷设抗静电活动地板。
4.监视器的安装.监视器的安装应牢固稳定，通风散热良好。
.监视器的安装位置应使屏幕不受外来光直射，当有不可避免的光时，应采取遮光措施。

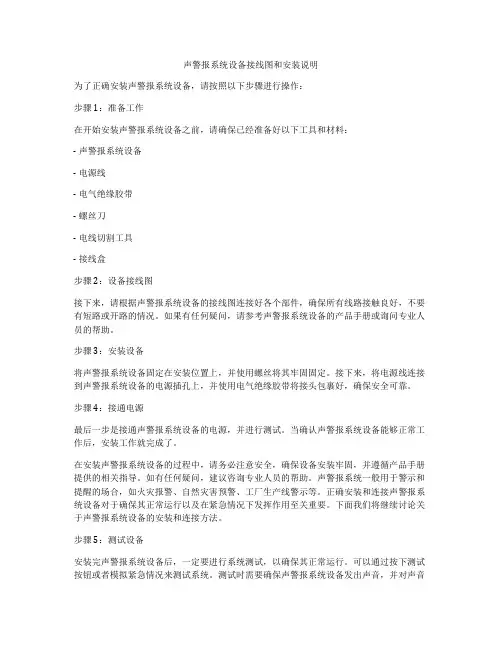

声警报系统设备接线图和安装说明为了正确安装声警报系统设备，请按照以下步骤进行操作：步骤 1：准备工作在开始安装声警报系统设备之前，请确保已经准备好以下工具和材料：- 声警报系统设备- 电源线- 电气绝缘胶带- 螺丝刀- 电线切割工具- 接线盒步骤 2：设备接线图接下来，请根据声警报系统设备的接线图连接好各个部件，确保所有线路接触良好，不要有短路或开路的情况。
如果有任何疑问，请参考声警报系统设备的产品手册或询问专业人员的帮助。
步骤 3：安装设备将声警报系统设备固定在安装位置上，并使用螺丝将其牢固固定。
接下来，将电源线连接到声警报系统设备的电源插孔上，并使用电气绝缘胶带将接头包裹好，确保安全可靠。
步骤 4：接通电源最后一步是接通声警报系统设备的电源，并进行测试。
当确认声警报系统设备能够正常工作后，安装工作就完成了。
在安装声警报系统设备的过程中，请务必注意安全，确保设备安装牢固，并遵循产品手册提供的相关指导。
如有任何疑问，建议咨询专业人员的帮助。
声警报系统一般用于警示和提醒的场合，如火灾报警、自然灾害预警、工厂生产线警示等。
正确安装和连接声警报系统设备对于确保其正常运行以及在紧急情况下发挥作用至关重要。
下面我们将继续讨论关于声警报系统设备的安装和连接方法。
步骤 5：测试设备安装完声警报系统设备后，一定要进行系统测试，以确保其正常运行。
可以通过按下测试按钮或者模拟紧急情况来测试系统。
测试时需要确保声警报系统设备发出声音，并对声音达到的范围进行检查。
如果在测试过程中发现问题，应立即停止使用设备，并进行故障排除。
步骤 6：调整声音范围根据声警报系统设备的具体要求，可能需要调整其声音范围以适应不同的环境。
一般来说，可以通过声音范围的调整按钮或控制器来实现。
在调整声音范围时，需要确保声警报系统设备的声音能够覆盖到需要警示的区域。
步骤 7：连接到警报中心在一些情况下，声警报系统设备可能需要连接到警报中心或其他监控系统中。

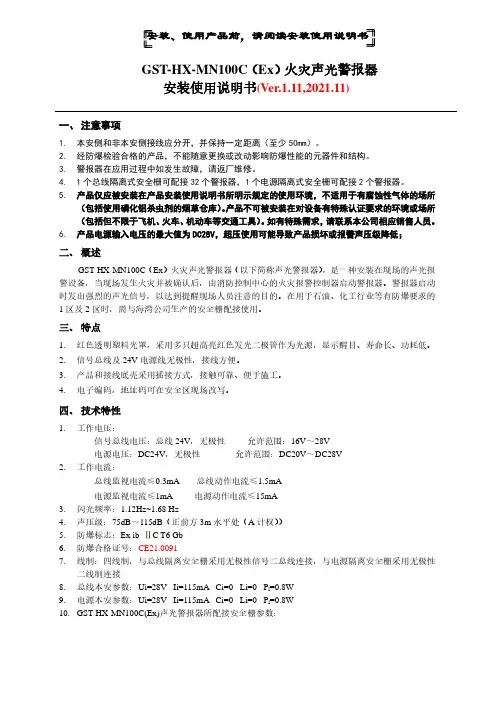

安装、使用产品前，请阅读安装使用说明书GST-HX-MN100C（Ex）火灾声光警报器安装使用说明书(Ver.1.11,2021.11)一、注意事项1.本安侧和非本安侧接线应分开，并保持一定距离（至少50mm）。
2.经防爆检验合格的产品，不能随意更换或改动影响防爆性能的元器件和结构。
3.警报器在应用过程中如发生故障，请返厂维修。
4.1个总线隔离式安全栅可配接32个警报器，1个电源隔离式安全栅可配接2个警报器。
5.产品仅应被安装在产品安装使用说明书所明示规定的使用环境，不适用于有腐蚀性气体的场所（包括使用磷化铝杀虫剂的烟草仓库）。
产品不可被安装在对设备有特殊认证要求的环境或场所（包括但不限于飞机、火车、机动车等交通工具）。
如有特殊需求，请联系本公司相应销售人员。
6.产品电源输入电压的最大值为DC28V，超压使用可能导致产品损坏或报警声压级降低；二、概述GST-HX-MN100C（Ex）火灾声光警报器（以下简称声光警报器），是一种安装在现场的声光报警设备，当现场发生火灾并被确认后，由消防控制中心的火灾报警控制器启动警报器。
警报器启动时发出强烈的声光信号，以达到提醒现场人员注意的目的。
在用于石油、化工行业等有防爆要求的1区及2区时，需与海湾公司生产的安全栅配接使用。
三、特点1.红色透明塑料光罩，采用多只超高亮红色发光二极管作为光源，显示醒目、寿命长、功耗低。
2.信号总线及24V电源线无极性，接线方便。
3.产品和接线底壳采用插接方式，接触可靠、便于施工。
4.电子编码，地址码可在安全区现场改写。
四、技术特性1.工作电压：信号总线电压：总线24V，无极性允许范围：16V～28V电源电压：DC24V，无极性允许范围：DC20V～DC28V2.工作电流：总线监视电流≤0.3mA 总线动作电流≤1.5mA电源监视电流≤1mA 电源动作电流≤15mA3.闪光频率：1.12Hz~1.68 Hz4.声压级：75dB～115dB（正前方3m水平处（A计权））5.防爆标志：Ex ib ⅡC T6 Gb6.防爆合格证号：CE21.00917.线制：四线制，与总线隔离安全栅采用无极性信号二总线连接，与电源隔离安全栅采用无极性二线制连接8.总线本安参数：Ui=28V Ii=115mA Ci=0 Li=0 P i=0.8W9.电源本安参数：Ui=28V Ii=115mA Ci=0 Li=0 P i=0.8W10.GST-HX-MN100C(Ex)声光警报器所配接安全栅参数：电源隔离式安全栅：型号：GST-LD-N8402(Ex)电源隔离式安全栅防爆标志：[Ex ib Gb]ⅡC防爆合格证号：CE16.2236工作电压：24V最高允许电压：U m=250V最高输出电压：U0=28V最大输出电流：I0=115mA最大外部电容：C0=0.083uF最大外部电感：L0=4mH最大输出功率：P0=0.8W 总线隔离式安全栅：型号：GST-LD-N8401(Ex)总线隔离式安全栅防爆标志：[Ex ib Gb]ⅡC防爆合格证号：CE16.2237工作电压：24V最高允许电压：U m=250V最高输出电压：U0=28V最大输出电流：I0=115mA最大外部电容：C0=0.083uF最大外部电感：L0=4mH最大输出功率：P0=0.8W11.使用环境：温度：-10℃～+55℃相对湿度≤95%，不凝露12.仓储条件：温度：-20℃~60℃湿度：0~95%，不凝露13.使用场所：室内14.外形尺寸：144mm×90mm×60.5mm（带底壳）15.外壳防护等级：IP4316.壳体材料和颜色：ABS/白色，正面镶有透明光罩/红色17.重量：331g（带底壳）18.安装孔距：65mm19.执行标准：GB26851-2011 GB3836.1-2010 GB3836.4-2010五、结构特征与工作原理1.声光警报器外形示意图如图1所示。

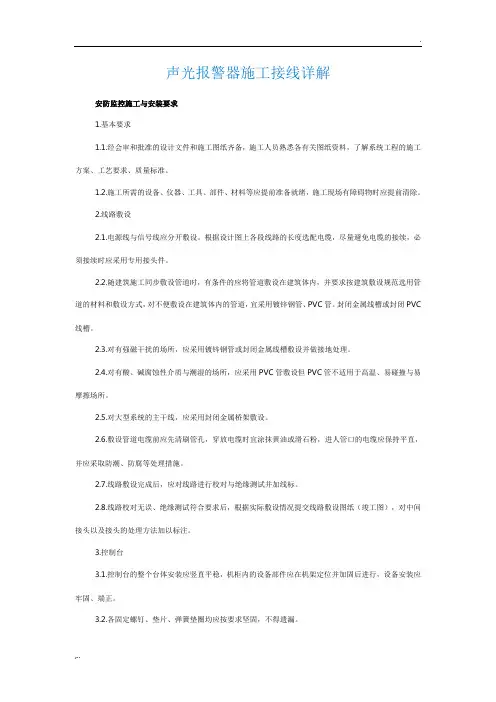

声光报警器施工接线详解安防监控施工与安装要求1.基本要求1.1.经会审和批准的设计文件和施工图纸齐备，施工人员熟悉各有关图纸资料，了解系统工程的施工方案、工艺要求、质量标准。
1.2.施工所需的设备、仪器、工具、部件、材料等应提前准备就绪，施工现场有障碍物时应提前清除。
2.线路敷设2.1.电源线与信号线应分开敷设。
根据设计图上各段线路的长度选配电缆，尽量避免电缆的接续，必须接续时应采用专用接头件。
2.2.随建筑施工同步敷设管道时，有条件的应将管道敷设在建筑体内，并要求按建筑敷设规范选用管道的材料和敷设方式，对不便敷设在建筑体内的管道，宜采用镀锌钢管、PVC管。
封闭金属线槽或封闭PVC 线槽。
2.3.对有强磁干扰的场所，应采用镀锌钢管或封闭金属线槽敷设并做接地处理。
2.4.对有酸、碱腐蚀性介质与潮湿的场所，应采用PVC管敷设但PVC管不适用于高温、易碰撞与易摩擦场所。
2.5.对大型系统的主干线，应采用封闭金属桥架敷设。
2.6.敷设管道电缆前应先清刷管孔，穿放电缆时宜涂抹黄油或滑石粉，进人管口的电缆应保持平直，并应采取防潮、防腐等处理措施。
2.7.线路敷设完成后，应对线路进行校对与绝缘测试并加线标。
2.8.线路校对无误、绝缘测试符合要求后，根据实际敷设情况提交线路敷设图纸（竣工图），对中间接头以及接头的处理方法加以标注。
3.控制台3.1.控制台的整个台体安装应竖直平稳，机柜内的设备部件应在机架定位并加固后进行，设备安装应牢固、端正。
3.2.各固定螺钉、垫片、弹簧垫圈均应按要求坚固，不得遗漏。
3.3.根据机柜、控制台等设备的相应位置，设置电缆槽和进线孔，电缆的弯曲半径应大于电缆直径的10倍。
3.4.控制台或机架内接插件和设备接触可靠，安装牢固，无扭曲脱落现象。
3.5.敷设的电缆两端留适当余量，并标示明显的永久性标记，以便于维护及管理。
3.6.大型安防监控系统的控制室，应敷设抗静电活动地板。
4.监视器的安装4.1.监视器的安装应牢固稳定，通风散热良好。

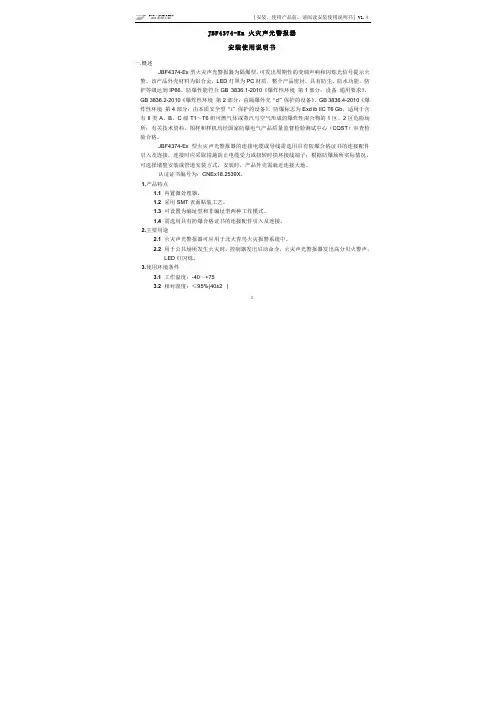

JBF4374-Ex 火灾声光警报器安装使用说明书一.概述JBF4374-Ex型火灾声光警报器为隔爆型，可发出周期性的变调声响和闪烁光信号提示火警。
该产品外壳材料为铝合金，LED灯罩为PC材质，整个产品密封，具有防尘、防水功能，防护等级达到IP66。
防爆性能符合GB 3836.1-2010《爆炸性环境第1部分：设备通用要求》、GB 3836.2-2010《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》、GB 3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》，防爆标志为Exd ib IIC T6 Gb，适用于含有II类A、B、C级T1～T6组可燃气体或蒸汽与空气形成的爆炸性混合物的1区、2区危险场所；有关技术资料、图样和样机均经国家防爆电气产品质量监督检验测试中心（CQST）审查检验合格。
JBF4374-Ex型火灾声光警报器的连接电缆或导线需选用具有防爆合格证书的连接配件引入及连接，连接时应采取措施防止电缆受力或扭转时损坏接线端子；根据防爆场所实际情况，可选择墙壁安装或管道安装方式，安装时，产品外壳需就近连接大地。
认证证书编号为：CNEx18.2539X。
1. 产品特点1.1 内置微处理器。
1.2 采用SMT表面贴装工艺。
1.3 可设置为编址型和非编址型两种工作模式。
1.4 需选用具有防爆合格证书的连接配件引入及连接。
2. 主要用途2.1 火灾声光警报器可应用于北大青鸟火灾报警系统中。
2.2 用于公共场所发生火灾时，控制器发出启动命令，火灾声光警报器发出高分贝火警声，LED灯闪烁。
3. 使用环境条件3.1 工作温度：-40～+753.2 相对湿度：≤95%(40±2)1将接线端子旁的二位拨码开关拨向“ON”时，为编址模式，火灾声光警报器由总线接口，DC24V，火警声电路和LED灯电路及相应的控制电路组成，当有火灾发生时，控制器发出启动命令，声光警报器发出火警声，同时LED灯闪亮。

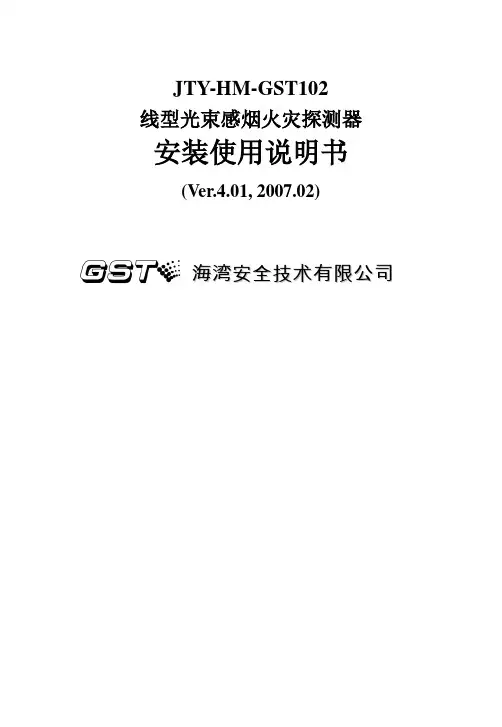

JTY-HM-GST102线型光束感烟火灾探测器安装使用说明书(Ver.4.01, 2007.02)海湾安全技术有限公司目录一、概述.........................................................................................................二、特点.........................................................................................................三、技术特性.................................................................................................四、结构特征与工作原理.............................................................................五、安装与布线.............................................................................................1.安装探测器的外界条件 ....................................................................2.安装高度及位置说明 ........................................................................3.安装 ....................................................................................................4.布线 ....................................................................................................六、调试.........................................................................................................七、注意事项.................................................................................................八、使用及操作.............................................................................................1.信息的读取 ........................................................................................2.地址码的写入 ....................................................................................3.灵敏度级别的写入 ............................................................................4.设备类型的写入 (17)5.探测器的其它功能说明 ....................................................................九、常见故障及维修.....................................................................................十、维护保养.................................................................................................十一、备附件................................................................................................. 附录一警告................................................................................................... 附录二质量保证...........................................................................................一、概述JTY-HM-GST102线型光束感烟火灾探测器(以下简称探测器)为编码型反射式线型红外光束感烟探测器。
火灾报警器使用手册正确使用火灾报警设备第一部分：火灾报警器的介绍火灾报警器是一种用于检测和报警火灾的装置，它在火灾发生时能够敏感地检测到烟雾、温度变化等指标，并发出警报以提醒人们采取相应的逃生和灭火措施。
正确使用火灾报警设备对于预防火灾事故的发生至关重要。
本手册将介绍火灾报警器的正确使用方法和一些注意事项。
第二部分：火灾报警器的安装1. 选择合适的位置：安装火灾报警器时，应选择离潜在火源较近的位置，如厨房、卧室或走廊等，同时保证报警器能够覆盖到需要监测的区域。
2. 避免误报：避免将火灾报警器靠近厨房等易产生烟雾的地方，以免因为烹饪等非火灾原因导致误报。
3. 固定安装：使用火灾报警器附带的螺丝或胶水等固定装置将报警器牢固地安装在墙壁或天花板上。
第三部分：火灾报警器的测试1. 定期测试：定期测试火灾报警器的工作状态，一般建议每月测试一次。
可以按下报警器上的测试按钮，听是否能够发出响亮而尖锐的声音。
2. 替换电池：火灾报警器通常使用电池作为电源，如果报警器发出低电量的声音或指示灯闪烁，请及时更换电池。
建议每年更换一次电池，或根据报警器使用说明书中的建议进行更换。
第四部分：火灾报警器的操作指南1. 火警报警：当火灾报警器发出响声时，应立即采取逃生措施，尽量避免吸入有害烟雾和毒气，迅速撤离火灾现场，并拨打当地火警电话报警。
2. 灭火措施：在逃生过程中，如果条件允许，可以尝试使用灭火器等器械进行初期灭火，但务必确保自身安全情况下进行。
3. 不可熄灭报警器：在火灾情况下，切勿试图用手等物体捂住火灾报警器，以便“消除干扰”。
这样做会导致无法及时报警，并延误救援时间。
第五部分：火灾报警器的维护保养1. 清洁报警器：定期将火灾报警器表面的灰尘和污渍清洁干净，以确保其灵敏度和准确性。
2. 定期维护：建议每年请专业人员进行一次火灾报警器的维护和检查，以确保其正常工作状态。
3. 防止损坏：避免在报警器附近堆放杂物或进行激烈的物理操作，以免导致报警器受损或误报。
火灾报警控制器G S T操作步骤Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】火灾报警控制器GST5000 操作步骤： 一、消音操作1、消除本机声音在报警状态下，按下“ACK/MUTE ”按键，出现下面输入密码的提示输入密码操作密码‘’，然后按‘ENTER ’键，消除本机声音操作完成。
2、消除现场声光报警器声音在报警状态下，按下“SILENCE ”按键，出现上面输入密码的提示输入密码操作密码‘’，然后按‘ENTER ’键，消除现场声光报警器声音操作完成。
二、复位操作复位‘RESET ’按键，是复位控制器的火警或故障状态，使控制器返回正常监控状态操作时，按下‘RESET ’按键，输入操作密码‘’，然后按‘ENTER ’按键，复位完成。
同样需要输入操作密码‘’三、火警界面意义图5-3火警界面说明：Last Fire 16:34 Zone001GST CO., LTD.Please Input Password********8 位！Last Fire ！ 16:34 Zone001 6 FLOOR GREEN HOUSE !Fire! total 100002 16:34 zone 001－103 OPTICAL1 FLOOR COOKROOM003 16:34 zone 001-101 OPTICAL 1 FLOOR DINING ROOM004 16:34 zone 002-111 OPTICAL 2 FLOOR LIBINGROOM005 16:34 zone 003-121 OPTICAL 3 FLOOR LIBINGROOMPress Enter toSelect an Item6 FLOOR GREEN HOUSE //最晚火警，发生于001区，时间是16:34，地点是6层的花房。
!Fire! total 100//火警总数002 16:34 zone 001-103 OPTICAL/第2条火警发生的时间、所处的分区、设备地址和类型1 FLOOR COOKROOM//发生火警的分区注释（前8位）和设备注释（后32位）003 16:34 zone 001-101 OPTICAL/第3条火警发生的时间、所处的分区、设备地址和类型1 FLOOR DINING ROOM//发生火警的分区注释（前8位）和设备注释（后32位）004 16:34 zone 002-111 OPTICAL/第4条火警发生的时间、所处的分区、设备地址和类型2 FLOOR LIBINGROOM //发生火警的分区注释（前8位）和设备注释（后32位）005 16:34 zone 003-121 OPTICAL/第5条火警发生的时间、所处的分区、设备地址和类型3 FLOOR LIBINGROOM //发生火警的分区注释（前8位）和设备注释（后32位）Press Enter toSelect an Item//按ENTER键，可以选择火警信息进行查看四、火警信息处理当发生火警时，首先根据控制器的报警信息检查发生火警的部位，确认是否有火灾发生。
3其中：D1、D2接电源线，无极性。
4. 布线要求电源线D1、D2采用BV 线，截面积≥1.5mm 2。
六、 测试警告：待全部设备都安装完毕后再接通系统电源。
1. 声光警报器安装结束后或在使用过程中至少每年都必须进行测试。
2. 声光警报器在进行测试之前，应通知有关管理部门，系统将进行维护，会因此而临时停止工作。
同时应切断将进行维护的区域或系统的逻辑控制功能，以免造成不必要的报警联动。
3. 测试内容：将产品按应用方法与火灾报警控制器连接。
由火灾报警控制器发出启动命令，声光警报器发出声、光报警信号。
4. 测试结束后，由火灾报警控制器复位编码模块，声光警报器停止声、光报警，并通知有关管理部门系统恢复正常。
5. 在测试过程中不合格的声光警报器检验其连接线是否正常，然后再进行测试，如仍不能通过测试，则应返回维修。
七、 应用方法声光警报器在D1、D2端接通DC24V 后，发出声、光报警信号。
在用于防爆场所时，声光警报器与GST-LD-8301输入/输出模块（简称编码模块）及GST-AS-200型安全栅配接使用，编码模块和安全栅需装入模块箱，组成本安型防爆系统。
系统连线示意图如图3所示。
警报器D1、D2与GST-AS-200型安全栅输出线连接，无极性。
编码模块在接收到火灾报警控制器的启动命令后，通过安全栅为声光警报器施加启动电压，声光警报器发出声、光报警信号。
编码模块停动或复位后，声光警报器停止发出声、光报警信号。
图3 系统连线示意图八、注意事项1. GST-LD-8333本安声光警报器编码接口箱应安装在安全区域，本安侧和非本安侧接线应分开，并保持一定距离（至少50mm ）。
2. 接线时，需参照GST-LD-8333模块箱说明书，在本安回路末端接入一只4.7k Ω 1/4W 终端DC24V 火灾报警控制器非本安回路本安回路安全栅Com GNDD1D 2Z1Z2危险区GST-AS-2004(-)3(+)2(-)1(+)GST-LD-8301模块GST-LD-8333本安声光警报器编码接口箱安全区 4.7kΩ3.电阻。
声光报警器操作规程一、简介声光报警器是一种常见的安全设备，用于在紧急情况下发出警示信号以引起人们的注意。
本文将介绍声光报警器的操作规程，以确保正确使用和维护该设备。
二、设备概述声光报警器通常由报警主机和报警器组成。
报警主机用于管理和控制报警器，而报警器则通过发出声音和灯光来传达警示信息。
三、操作步骤以下是声光报警器的操作步骤，确保按照顺序执行：1. 确认报警主机状态在操作声光报警器之前，确保报警主机处于正常工作状态。
检查主机是否通电，并确认主机屏幕显示正常。
2. 响应紧急情况当发生紧急情况时，立即按下报警主机上的警报按钮。
这将触发声光报警器并启动警示信号。
3. 注意报警信号当声光报警器启动后，留意其发出的声音和灯光信号。
这些信号有助于指引人们采取适当的行动。
4. 进行紧急处理在听到警报后，立即进行相应的紧急处理。
遵循事先规定的应急程序来确保自身和他人的安全。
5. 关闭声光报警器当紧急情况得到妥善处理后，按下报警主机上的结束按钮，以关闭声光报警器。
确保按下按钮后声音和灯光停止发出。
6. 报告维护人员在使用声光报警器后，及时向相关维护人员报告其使用情况和发生的紧急事件。
这有助于及时处理故障和更新报警系统。
四、维护保养为了确保声光报警器的正常运行，需要定期进行维护保养。
下面列出了一些常规维护步骤：1. 定期检查定期检查报警主机和报警器的工作状态。
确保设备处于良好的工作状态，没有发现任何故障。
2. 清洁报警器定期清洁声光报警器的外壳和灯罩，以确保灯光传输的效果良好。
使用干净的布或纸巾擦拭表面，避免使用化学清洁剂。
3. 更换电池如果声光报警器使用电池供电，请定期检查电池状态，并及时更换用于报警器的电池。
确保电池的正负极连接正确。
4. 防止损坏在日常使用中，要避免对声光报警器造成物理损坏。
放置在固定位置，并确保周围环境干燥和安全。
五、注意事项以下是使用声光报警器时需要注意的事项：1. 系统测试定期进行声光报警器系统的测试，确保其正常工作并及时检测到故障。
JTW-LD-GST85A缆式线型感温火灾探测器安装使用说明书(Ver.1.02,2019.06)一、概述JTW-LD-GST85A缆式线型感温火灾探测器（以下简称探测器）是由JTW-LD-GST85A缆式线型感温火灾探测器信号处理单元（以下简称处理单元）、JTW-LD-GST85A缆式线型感温火灾探测器终端盒(以下简称终端盒)以及JTW-LD-GST85A系列感温电缆三部分共同组成。
产品安装方便，运行稳定，符合GB 16280-2014标准相关要求。
本探测器为编码型，可与公司火灾报警控制器配套使用，也可以作为独立式探测器使用。
探测器属于不可恢复式缆式线型定温火灾探测器，可以有效保护以下对象：1.电缆设施：电缆隧道、电缆竖井、电缆夹层、电缆桥架等；2.电力设施：配电装置、开关设备、变压器、电抗器等3.油品、气体：液压站、润滑油库、油罐、气罐、燃油锅炉、燃气锅炉、喷漆房等；4.皮带传输设施：运煤、运料皮带，自动化生产线。
特别适用于电缆隧道内的动力电缆及控制电缆的火警早期预报，可在电厂、钢厂、化工厂等场合使用。
二、特点1. 结构稳定可靠，抗拉性强，抗震动性强。
2. 抗干扰能力强，采用良好的接地措施、隔离检测以及软件抗干扰技术，可应用于强电磁场干扰的场所。
3. 通过无极性二总线，可以有效的将探测器的火警、故障状态上传给控制器。
4. 电子编码方式，工程调试简便可靠。
5. 处理单元外壳采用背板式安装，安装快捷方便。
三、技术特性1.探测器类别：缆式、定温、不可恢复式、探测型2.总线模式处理单元工作电压：总线电压：脉动24V 允许范围：16V～28V电源电压：DC24V 允许范围：DC20V～DC28V3.总线模式处理单元工作电流：总线：监视电流≤0.5mA 报警电流≤0.5mA电源：监视电流≤15mA 报警电流≤26mA4.独立模式处理单元工作电压：电源电压：DC24V 允许范围：DC20V～DC28V5.独立模式处理单元工作电流：电源：监视电流≤15mA 报警电流≤26mA6.报警温度：85℃7.状态指示：正常运行：绿色指示灯闪亮（控制器总线、24V电源同时供电，3秒左右闪亮一次）正常运行：绿色指示灯20秒左右闪亮，稳定后常亮（24V电源独立供电）火警：红色指示灯常亮故警：黄色指示灯常亮8.编码方式：电子编码方式，编码范围可在1～242之间任意设定9.线制：四线制，与控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接10.使用环境：温度：-10℃～+50℃相对湿度≤95%，不凝露11.外形尺寸：处理单元外形尺寸：180mm×125mm×55.5mm终端盒外形尺寸：83mm×81mm×56mm12.外壳防护等级：IP6513.使用长度：≤150m14.处理单元安装方式：背板式安装15.执行标准：GB 16280-2014四、结构特征与工作原理1.探测器的处理单元和终端盒外形示意图如图1图2所示（单位：mm）。
声光电防护设备使用规程在现代化社会中，人们越来越重视声光电防护设备的使用。
声光电防护设备可以有效地预防和减少安全事故的发生，保护人们的生命和财产安全。
为了使大家更好地了解声光电防护设备的使用规程，下面将详细介绍一些常见的声光电防护设备及其使用方法。
首先，声光电防护设备中的火灾报警器是我们生活中常见的设备之一。
它可以通过探测火灾的烟雾、温度或火源等情况，及时发出警报，提醒人们采取适当的应对措施。
在使用火灾报警器时，我们应该确保设备的正常运转。
定期检查电池是否有电，并按照说明书更换电池。
同时，还要定期测试火灾报警器是否正常工作，确保其敏感度和响铃声音是否正常。
在火灾报警器发出警报时，我们应立即采取逃生措施，并及时报警求助。
其次，紧急疏散指示灯也是声光电防护设备中非常重要的一种设备。
紧急疏散指示灯可以在建筑物发生火灾或其他紧急情况下提供导航和疏散指引。
在使用紧急疏散指示灯时，我们首先要了解灯光的含义。
通常，绿色灯表示正常情况下的安全出口，红色灯表示危险或封闭出口，黄色灯则表示有其他信息或警示。
此外，我们还要定期检查紧急疏散指示灯的亮度是否正常，以确保其在紧急情况下能够正常工作。
此外，声光电防护设备中的安全门禁系统也是非常重要的一种设备。
安全门禁系统可以通过刷卡、密码或指纹等方式识别身份，并控制门的开启与关闭。
在使用安全门禁系统时，我们首先要确保系统的稳定性。
定期检查门禁设备的运行情况，确保刷卡器、密码输入器等部件正常工作。
同时，我们还要合理设置权限，做好人员的身份识别和权限管理，防范不法分子的侵入和犯罪行为。
还有，监控摄像头也是声光电防护设备中常见的一种设备。
监控摄像头可以实时监控特定区域的情况，并通过录像保存作为证据。
在使用监控摄像头时，我们要合法合规使用，尊重他人的隐私。
定期检查摄像头的运行情况，清理镜头上的灰尘，确保摄像头的清晰度。
同时，我们要保护好保存的录像数据，以防止被他人非法获取或篡改。
最后，声光电防护设备的使用需要和人员配合，形成一个完整的防护体系。
GST主机操作说明G S T主机操作说明集团标准化⼯作⼩组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#GST5000主机操作说明1、消⾳：按主机的“消⾳”键。
2、复位：按主机的“复位”键，提⽰输⼊密码按确认，主机默认密码为空。
3、屏蔽设备：按主机的“屏蔽”键，提⽰输⼊密码按确认，输⼊要屏蔽设备的6位数⼆次码，然后按“TAB”键切换到设备类型窗⼝输⼊设备类型代码按确认。
设备类型代码见后⾯附件。
4、取消屏蔽设备：按主机的“取消屏蔽”键，提⽰输⼊密码按确认，输⼊要屏蔽设备的6位数⼆次码，然后按“TAB”键切换到设备类型窗⼝输⼊设备类型代码按确认。
5、主机⾃动状态的开启：按主机的“启动⽅式”键，提⽰输⼊密码按确认，按“TAB”键把光标切换到⾃动⽅式上来，按“△＝”、“＝▽”键切换到“全部⾃动”按“确认”。
此时主机下⽅显⽰为“全部⾃动”。
（警告：⼀旦主机转换为⾃动状态主机上所有报的⽕警将按联动公式启动相应的设备，在没有在现场确认⽕警的情况下请勿将主机打为⾃动）6、主机⾃动状态的关闭：按主机的“启动⽅式”键，提⽰输⼊密码按确认，按“TAB”键把光标切换到⾃动⽅式上来，按“△＝”、“＝▽”键切换到“不允许”按“确认”。
此时主机下⽅显⽰为“⾃动禁⽌”。
7、⽓体灭⽕控制：⽓体启动有两种⽅式⼀、⼿动启动：（1）：按现场的⽓体灭⽕控制盘上相应区域的“启动喷洒”按钮持续3秒+“确认”键，延时30秒启动⽓体灭⽕。
（2）：按下现场的紧急启动按钮，此时延时30秒启动相应区域的⽓体灭⽕。
在30秒延时内，按下紧急停动按钮，可停⽌⽓体启动。
⼆、⾃动启动：将主机设置为“全部⾃动”和“喷洒允许”状态，同时现场⽓体灭⽕控制盘相应区域设置为“⾃动允许”状态。
当⽓体灭⽕区内有确认⽕警发⽣（⾄少有1个烟感，⼀个温感同时报⽕警）主机将⾃动启动相应区域的声光，延时30秒启动相应区域的⽓体灭⽕设备。
喷洒成功后相应区域的喷洒指⽰灯会闪亮。
海湾J B Q B G S T火灾报警控制器安装使用说明书This model paper was revised by LINDA on December 15, 2012.安装、使用产品前，请阅读安装使用说明书。
请妥善保管好本手册，以便日后能随时查阅。
JB-QB-GST100火灾报警控制器安装使用说明书前言海湾安全技术有限公司JB-QB-GST100火灾报警控制器是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB 4717-2005《火灾报警控制器》的要求和精神，并参考了欧洲标准EN 54-2和EN 54-4的相关要求，设计的新一代智能报警控制器。
控制器采用壁挂式结构，具有体积小、功能强、可靠性高、配置灵活、安装使用方便等特点。
系统采用汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。
系统设计最大容量为128个总线控制点，可挂接探测器类设备和讯响器。
控制器具有联网功能。
本说明书应由专人负责，妥善保管，以备日后查用。
目录第一章JB-QB-GST100火灾报警控制器简介 ............................. 错误!未定义书签。
第二章用户使用说明 ..................................................................... 错误!未定义书签。
警告、标志............................................................................ 错误!未定义书签。
操作与菜单结构简介............................................................ 错误!未定义书签。
开机与关机............................................................................ 错误!未定义书签。
消防设施的声光报警器安装与操作指南消防设施是保障人们生命财产安全的重要设备，而声光报警器则是其中不可或缺的一部分。
本文将介绍声光报警器的安装与操作指南，以帮助读者更好地了解和使用这一设备。
一、声光报警器的安装1. 安装位置选择：声光报警器应安装在易于被人们注意到的位置，如建筑物的显眼位置、走廊的交叉口等。
同时，应避免安装在易受损害的地方，以确保其正常工作。
2. 固定方式：声光报警器应采用可靠的固定方式，如螺丝固定或专用支架固定等。
安装时应确保报警器稳固可靠，不易松动或脱落。
3. 电源接线：声光报警器的电源接线应符合相关规定，确保安全可靠。
接线时应仔细阅读产品说明书，按照要求正确连接电源。
二、声光报警器的操作1. 报警测试：在安装完毕后，应进行报警测试以确保声光报警器正常工作。
测试时可以按下报警器上的测试按钮，或者通过消防控制室进行远程测试。
如果发现报警器无法正常工作，应及时联系专业人员进行维修或更换。
2. 报警解除：当火灾发生或其他紧急情况出现时，声光报警器会自动启动并发出警报声。
此时，人们应立即采取逃生措施，并通知相关部门进行处理。
在消防人员确认火灾已得到控制后，才能解除报警。
3. 维护保养：声光报警器的维护保养是确保其正常工作的重要环节。
定期检查报警器的电源线、连接线等是否完好，如有损坏应及时更换。
同时，还应定期清洁报警器的外壳和喇叭等部分，以确保其散热效果和声音传输效果。
三、声光报警器的使用注意事项1. 避免误触：在日常使用中，应避免误触报警器的按钮，以免造成虚假报警或浪费资源。
特别是在清洁或移动报警器时，要格外小心，避免不必要的触碰。
2. 避免拆卸：除非是专业人员，一般用户应避免自行拆卸或修理声光报警器。
如果发现设备有故障或需要维修，应及时联系相关部门或专业人员进行处理。
3. 防止损坏：声光报警器应远离水源、酸碱等腐蚀性物质，并避免长时间暴露在阳光下。
在使用过程中，要注意避免碰撞或摔落，以防损坏设备。
火灾报警网络监控器操作说明一、系统工作原理火灾报警网络监控器主要功能是与用户单位原有火灾报警控制器系统相连接，实时采集报警信息并进行处理和传送，火灾报警网络监控器可接收各种型号火灾报警控制器传来的火警等信息并通过公用电话网（）实时向中心系统传送，具备现场语音提示、与监控中心进行双向数据通讯的功能。
二、各按键、指示灯的作用火灾报警网络监控器的外观示意图指示灯含义说明：●消音指示灯：红色，现场有语音提示时按下消音键，监控器关闭提示语音，点亮此灯。
再按消音键“消音”指示灯灭，即在语音提示状态下该灯具有开关功能。
当有新警情发生时，恢复语音提示功能。
●工作指示灯：绿色，监控器上电工作时亮。
●主电故障灯：黄色，监控器检测到主电源故障时灯亮，主电正常或故障恢复后灯灭。
●备电故障灯：黄色，监控器检测到备电故障（备用电池损坏、电压过低或连接线断）时灯亮，备电正常或故障恢复后灯灭。
●查询值班灯：黄色，当巡检维护中心对用户值班人员进行是否在岗查询时亮，值班员在岗应答或在规定的时间内无应答，监控器自动向巡检维护中心报告值班人员在岗或漏岗，“查询值班”指示灯灭。
●通讯故障灯：黄色，监控器通讯板故障或所接电话线路故障时或与中心系统不能正常通讯时该灯亮，与中心系统通讯故障允许进行清除。
具体内容和操作见主界面液晶显示。
●火警灯：红色，收到火灾报警控制器火警信息或报监控器紧急火警时点亮，监控器进入通讯状态后自动熄灭。
●设备故障灯：黄色，火灾报警控制器关机时点亮，具体内容见主界面液晶显示。
三、遇警操作流程当入网单位火灾报警系统出现探头报警时，火灾报警网络监控器火警指示灯点亮，同时消音指示灯点亮并伴有语音提示声鸣叫，入网单位值班人员应严格进行如下操作：、必须在分钟内按下消音键和延时键，此时消音指示灯点熄灭，语音提示声停叫，值班人员应迅速到现场处理核实报警；若在分钟内没有按下延时键，则该报警信息自动上报昆明市消防无线报警中心报警系统，上报内容为自动火警（中心以脱岗处理）。
