电容元件和电感元件

电阻电容电感元件的电压电流关系

电阻、电容和电感元件的电压和电流关系如下：

1. 电阻：在电阻电路中，电压和电流的关系可以用欧姆定律来表示，即 U=IR。其中 U 是电压，I 是电流，R 是电阻。这意味着电阻越大，电流越小，反之亦然。

2. 电容：对于电容，电压和电流的关系由以下公式表示：Q=UC。其中 Q 是电容器的电荷量，U 是电压，C 是电容。此外，对于电容，电流 i 等于 dQ/dt，即电荷量随时间的变化率。这意味着电流和电压的变化率成正比，当电压变化越快，电流越大。

3. 电感：在电感电路中，电压和电流的关系可以表示为：ΔU=L*di/dt。其中 ΔU 是电压变化量，L 是电感，di/dt 是电流变化率。这意味着电感越大，电压变化越小，反之亦然。

总的来说，电阻、电容和电感元件的电压和电流关系取决于各自的特性。电阻元件的电压和电流成正比，电容元件的电流和电压变化率成正比，而电感元件的电压变化量和电流变化率成反比。这些关系在分析和设计电子电路时非常重要。

精品文档

精品文档 什麽送电抗？

是指电容、电感对交流电的阻力。

在直流电路中，电容是开路的，电感在不考虑线圈的电阻时，对直流电的阻力为0。

在交流电路中，电容器有传导电流经过，对交流电的阻力称容抗Xc，Xc=1/(ωC)。电感对交流电的阻力称为感抗Xl，Xl=ωL。容抗与感抗通称为电抗X。由于在电容与电感上，交流电压与电流在相位上有超前与滞后90度的关系，电工学上用复数来表示电抗(R、L、C串联电路时)： jX=jXl-jXc=j[ωL-1/(ωC)]

复阻抗Z=R+jX。 电抗在交流电路中不消耗有功功率，但与电源进行能量交换，消耗无功功率。

电抗器作用？

电抗器就是电感。

在电力系统中的作用有：线路并联电抗器可以补偿线路的容性充电电流,限制系统电压升高和操作过电压的产生,保证线路的可靠运行。

站内的并联电抗器则吸收无功，降低电压，是无功补偿的手段。

母线串联电抗器可以限制短路电流，维持母线有较高的残压。而电容器组串联电抗器可以限制高次谐波，降低电抗

电感

在电路中，当电流流过导体时，会产生电磁场，电磁场的大小除以电流的大小就是电感，电感的定义是L=phi/i, 单位是韦伯

电感是衡量线圈产生电磁感应能力的物理量。给一个线圈通入电流，线圈周围就会产生磁场，线圈就有磁通量通过。通入线圈的电源越大，磁场就越强，通过线圈的磁通量就越大。实验证明，通过线圈的磁通量和通入的电流是成正比的，它们的比值叫做自感系数，也叫做电感。如果通过线圈的磁通量用φ表示，电流用I表示，电感用L表示，那么

L＝ φ／I

电感的单位是亨（H），也常用毫亨（mH）或微亨（uH）做单位。1H=1000mH，1H=1000000uH。

电感只能对非稳恒电流起作用，它的特点两端电压正比于通过他的电流的瞬时变化率（导数），比例系数就是它的“自感”

电感起作用的原因是它在通过非稳恒电流时产生变化的磁场，而这个磁场又会反过来影响电流，所以，这么说来，任何一个导体，只要它通过非稳恒电流，就会产生变化的磁场，就会反过来影响电流，所以任何导体都会有自感现象产生

物理学概念知识：电容和电感

电容和电感是电路中两个重要的物理量，它们分别描述了电路中储存电荷和储存能量的能力。在电子学和电磁学中，电容和电感有着广泛的应用，它们不仅是理解电路行为和设计电路的重要基础，同时也在许多现代科技产品中发挥着重要作用。

一、电容的基本概念

电容是指电路中存储电荷的能力，它是一种用来储存电荷和能量的被动元件。在物理学中，电容用符号C来表示，单位是法拉（F）。一个电容器的电容定义为它所储存的电荷与其电压之比，即C=Q/V，其中C是电容，Q是储存在电容器中的电荷数量，V是电容器的电压。

电容的计算公式为C=εA/d，其中ε为介电常数，A为电容板面积，d为电容板之间的距离。电容器的材料、结构和形状都会影响它的电容值，一般来说，电容器的电容值越大，就意味着它可以储存更多的电荷。

二、电容器的分类 电容器根据其结构、工作原理和材料的不同，可以分为多种类型，常见的电容器包括电解电容、固体电容、陶瓷电容、聚合物电容等。不同类型的电容器在电路中有着不同的特性和应用场景。

1.电解电容：电解电容是由两块金属极板和一个介电体组成的，介电体通常是电解质，通过在电解质中形成氧化还原反应来储存电荷。电解电容器具有大的容量和体积小的优点，广泛应用于电源和存储电路中。

2.固体电容：固体电容是一种主要由固体材料制成的电容器，它具有稳定性高和寿命长的优点，通常用于精密仪器和高频电路。

3.陶瓷电容：陶瓷电容器由金属电极和陶瓷介质组成，具有大的电容值和频率稳定性好的特点，一般用于射频电路和数字电路中。

4.聚合物电容：聚合物电容器由金属电极和聚合物薄膜组成，具有体积小、重量轻和温度稳定性好的特点，一般用于便携式电子产品和通信设备中。

三、电感的基本概念 与电容类似，电感也是电路中用来储存能量的被动元件，它是指电路中储存磁场能量的能力。在物理学中，电感用符号L表示，单位是亨利（H）。一个电感器的电感定义为它所储存的磁场能量与其电流之比，即L=Φ/I，其中L是电感，Φ是储存在电感器中的磁通量，I是电流。

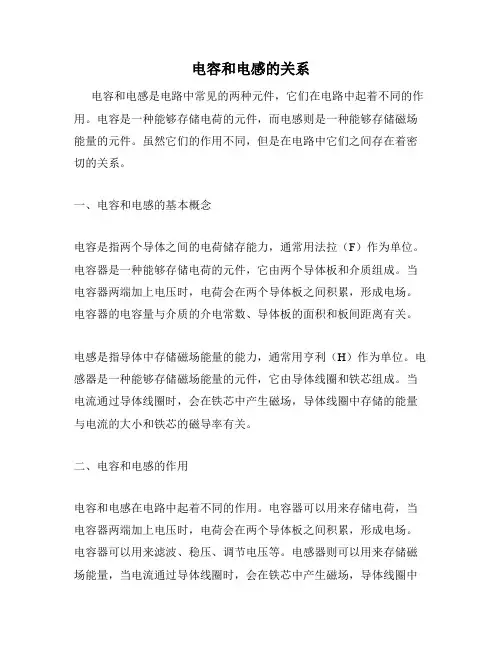

电容和电感的关系

电容和电感是电路中常见的两种元件，它们在电路中起着不同的作用。电容是一种能够存储电荷的元件，而电感则是一种能够存储磁场能量的元件。虽然它们的作用不同，但是在电路中它们之间存在着密切的关系。

一、电容和电感的基本概念

电容是指两个导体之间的电荷储存能力，通常用法拉（F）作为单位。电容器是一种能够存储电荷的元件，它由两个导体板和介质组成。当电容器两端加上电压时，电荷会在两个导体板之间积累，形成电场。电容器的电容量与介质的介电常数、导体板的面积和板间距离有关。

电感是指导体中存储磁场能量的能力，通常用亨利（H）作为单位。电感器是一种能够存储磁场能量的元件，它由导体线圈和铁芯组成。当电流通过导体线圈时，会在铁芯中产生磁场，导体线圈中存储的能量与电流的大小和铁芯的磁导率有关。

二、电容和电感的作用

电容和电感在电路中起着不同的作用。电容器可以用来存储电荷，当电容器两端加上电压时，电荷会在两个导体板之间积累，形成电场。电容器可以用来滤波、稳压、调节电压等。电感器则可以用来存储磁场能量，当电流通过导体线圈时，会在铁芯中产生磁场，导体线圈中存储的能量可以用来产生电磁感应、滤波、稳压等。

三、电容和电感之间存在着密切的关系，它们可以相互转换。当电容器两端加上电压时，电荷会在两个导体板之间积累，形成电场。当电容器两端的电压发生变化时，电容器中的电荷也会发生变化，从而产生电流。这个过程中，电容器的电流与电容器两端的电压成正比，电容器的比例系数就是电容量。而当电流通过导体线圈时，会在铁芯中产生磁场，导体线圈中存储的能量可以用来产生电磁感应、滤波、稳压等。这个过程中，电感器的电压与电流成正比，电感器的比例系数就是电感。

在电路中，电容和电感可以组成谐振电路。谐振电路是一种能够产生共振的电路，它可以用来产生稳定的振荡信号。当电容和电感的数值满足一定的条件时，谐振电路就会产生共振，产生稳定的振荡信号。

综上所述，电容和电感在电路中起着不同的作用，但是它们之间存在着密切的关系。在电路中，电容和电感可以相互转换，它们可以组成谐振电路，产生稳定的振荡信号。因此，了解电容和电感的基本概念和作用，对于电路的设计和分析具有重要的意义。
