精品文档 什麽送电抗？
是指电容、电感对交流电的阻力。
在直流电路中，电容是开路的，电感在不考虑线圈的电阻时，对直流电的阻力为0。
在交流电路中，电容器有传导电流经过，对交流电的阻力称容抗Xc，Xc=1/(ωC)。电感对交流电的阻力称为感抗Xl，Xl=ωL。容抗与感抗通称为电抗X。由于在电容与电感上，交流电压与电流在相位上有超前与滞后90度的关系，电工学上用复数来表示电抗(R、L、C串联电路时)： jX=jXl-jXc=j[ωL-1/(ωC)]
复阻抗Z=R+jX。 电抗在交流电路中不消耗有功功率，但与电源进行能量交换，消耗无功功率。
电抗器作用？
电抗器就是电感。
在电力系统中的作用有：线路并联电抗器可以补偿线路的容性充电电流,限制系统电压升高和操作过电压的产生,保证线路的可靠运行。
站内的并联电抗器则吸收无功，降低电压，是无功补偿的手段。
母线串联电抗器可以限制短路电流，维持母线有较高的残压。而电容器组串联电抗器可以限制高次谐波，降低电抗
电感
在电路中，当电流流过导体时，会产生电磁场，电磁场的大小除以电流的大小就是电感，电感的定义是L=phi/i, 单位是韦伯
电感是衡量线圈产生电磁感应能力的物理量。给一个线圈通入电流，线圈周围就会产生磁场，线圈就有磁通量通过。通入线圈的电源越大，磁场就越强，通过线圈的磁通量就越大。实验证明，通过线圈的磁通量和通入的电流是成正比的，它们的比值叫做自感系数，也叫做电感。如果通过线圈的磁通量用φ表示，电流用I表示，电感用L表示，那么
L＝ φ／I
电感的单位是亨（H），也常用毫亨（mH）或微亨（uH）做单位。1H=1000mH，1H=1000000uH。
电感只能对非稳恒电流起作用，它的特点两端电压正比于通过他的电流的瞬时变化率（导数），比例系数就是它的“自感”
电感起作用的原因是它在通过非稳恒电流时产生变化的磁场，而这个磁场又会反过来影响电流，所以，这么说来，任何一个导体，只要它通过非稳恒电流，就会产生变化的磁场，就会反过来影响电流，所以任何导体都会有自感现象产生
电感元件产生的自感电动势总是阻止线圈中的电流变化的，故电感元件对交流电有阻力，阻力的大小用感抗XL 来衡量。感抗XL 与交流电的频率及电感量的大小有关。感抗的这种关系可用下式表示，即
从上式可以看出，电感元件在低频时XL 较小，通过直流电时，由于f=0 ， 故XL=0，仅线圈直流电阻起作用，因此电阻很小，近似电感元件短路。所以，电感元件在直流电路中一般不用其感抗性能当电感元件在高频下工作时， XL 很大，近似开路。电感元件的这种特性与电容器正好相反.所以利用电感、电容就可组成各种高频、低频滤波器、调谐回路、选频电路、振荡回路、补偿电路、延迟回路及阻流器等，在电路中发挥着重要作用。
下面举出一些电感元件在电路中的应用实例。
1.分频网络
图5-9 是音响电路的分频电路图。电感线圈L1和L2为空心密绕线圈，它们与C 1 、C2 组成分频网络.对高、低音进行分频，以改善放音效果。
2. 滤波电路
图5-10 是电子管扩音机的电源滤波电路图。图中L 为插有硅钢片的铁心线圈，又称为低频扼流圈。它在电路中的作用是阻止残余交流电通过，而仅让直流电通过。
3. 选频与阻流
图5-11 所示电路是单管半导体收音机电路。其中VT，为高频半导体管，它是用来进行来复放大的。L 1
为天线线圈，它是在磁棒上用多股导线绕制而成的。L 1 与C1,C2 组成井联谐振电路，对磁棒天线接收到的无线电信号进行选频，选出的信号由L1感应到L2，由VT1，进行放大，放大了的信号送到L3,L3为一固定电感器，它的电感量为3mH ，其作用是利用感抗阻止高频信号进入耳机，而仅让音频信号通过。因此把L.J称为高频阻流圈。
L3对500kHz 高频信号的感抗很大，为
XL(500kHz)=2π x 500 x 10 3 x 3 x 10 -3≈9.42kΩ

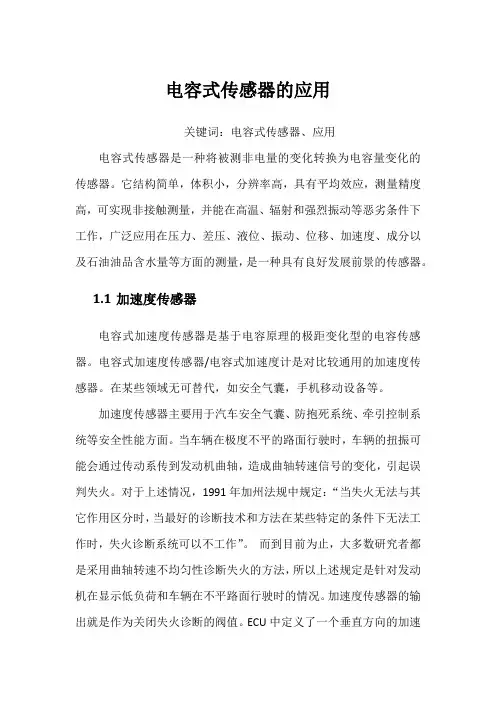

电容式传感器的应用
关键词：电容式传感器、应用
电容式传感器是一种将被测非电量的变化转换为电容量变化的传感器。它结构简单，体积小，分辨率高，具有平均效应，测量精度高，可实现非接触测量，并能在高温、辐射和强烈振动等恶劣条件下工作，广泛应用在压力、差压、液位、振动、位移、加速度、成分以及石油油品含水量等方面的测量，是一种具有良好发展前景的传感器。
1.1 加速度传感器
电容式加速度传感器是基于电容原理的极距变化型的电容传感器。电容式加速度传感器/电容式加速度计是对比较通用的加速度传感器。在某些领域无可替代，如安全气囊，手机移动设备等。
加速度传感器主要用于汽车安全气囊、防抱死系统、牵引控制系统等安全性能方面。当车辆在极度不平的路面行驶时，车辆的扭振可能会通过传动系传到发动机曲轴，造成曲轴转速信号的变化，引起误判失火。对于上述情况，1991年加州法规中规定：“当失火无法与其它作用区分时，当最好的诊断技术和方法在某些特定的条件下无法工作时，失火诊断系统可以不工作”。而到目前为止，大多数研究者都是采用曲轴转速不均匀性诊断失火的方法，所以上述规定是针对发动机在显示低负荷和车辆在不平路面行驶时的情况。加速度传感器的输出就是作为关闭失火诊断的阀值。ECU中定义了一个垂直方向的加速度极限值，凡是超过这个加速度范围的，就有可能出现失火的误判，这个时候就应该关闭失火诊断功能。
加速度传感器可以检测上下左右的倾角的变化，因此通过前后倾斜手持设备来实现对游戏中物体的前后左右的方向控制，就变得很简单。
用加速度传感器检测手持设备的旋转动作及方向，实现所要显示图像的转正。
GPS系统是通过接收三颗呈120度分布的卫星信号来最终确定物体的方位的。在一些特殊的场合和地貌，如遂道、高楼林立、丛林地带，GPS信号会变弱甚至完全失去，这也就是所谓的死角。而通过加装加速度传感器及以前我们所通用的惯性导航，便可以进行系统死区的测量。对加速度传感器进行一次积分，就变成了单位时间里的速度变化量，从而测出在死区内物体的移动。
电感元件产生的自感电动势总是阻止线圈中的电流变化的，故电感元件对交流电有阻力，阻力的大小用感抗XL 来衡量。感抗XL 与交流电的频率及电感量的大小有关。感抗的这种关系可用下式表示，即
从上式可以看出，电感元件在低频时XL 较小，通过直流电时，由于f=0 ， 故XL=0，仅线圈直流电阻起作用，因此电阻很小，近似电感元件短路。所以，电感元件在直流电路中一般不用其感抗性能当电感元件在高频下工作时， XL 很大，近似开路。电感元件的这种特性与电容器正好相反.所以利用电感、电容就可组成各种高频、低频滤波器、调谐回路、选频电路、振荡回路、补偿电路、延迟回路及阻流器等，在电路中发挥着重要作用。
下面举出一些电感元件在电路中的应用实例。
1.分频网络
图5-9 是音响电路的分频电路图。电感线圈L1和L2为空心密绕线圈，它们与C 1 、C2 组成分频网络.对高、低音进行分频，以改善放音效果。
2. 滤波电路
图5-10 是电子管扩音机的电源滤波电路图。图中L 为插有硅钢片的铁心线圈，又称为低频扼流圈。它在电路中的作用是阻止残余交流电通过，而仅让直流电通过。
3. 选频与阻流
图5-11 所示电路是单管半导体收音机电路。其中VT，为高频半导体管，它是用来进行来复放大的。L 1
为天线线圈，它是在磁棒上用多股导线绕制而成的。L 1 与C1,C2 组成井联谐振电路，对磁棒天线接收到的无线电信号进行选频，选出的信号由L1感应到L2，由VT1，进行放大，放大了的信号送到L3,L3为一固定电感器，它的电感量为3mH ，其作用是利用感抗阻止高频信号进入耳机，而仅让音频信号通过。因此把L.J称为高频阻流圈。
L3对500kHz 高频信号的感抗很大，为
XL(500kHz)=2π x 500 x 10 3 x 3 x 10 -3≈9.42kΩ
