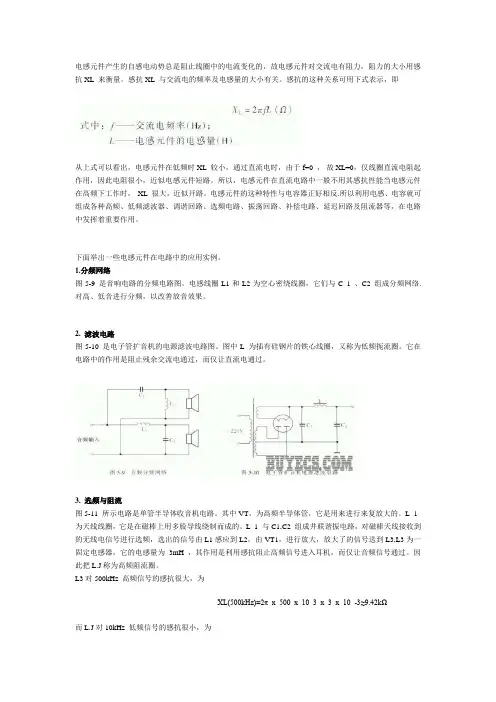

电感元件产生的自感电动势总是阻止线圈中的电流变化的，故电感元件对交流电有阻力，阻力的大小用感抗XL 来衡量。感抗XL 与交流电的频率及电感量的大小有关。感抗的这种关系可用下式表示，即
从上式可以看出，电感元件在低频时XL 较小，通过直流电时，由于f=0 ， 故XL=0，仅线圈直流电阻起作用，因此电阻很小，近似电感元件短路。所以，电感元件在直流电路中一般不用其感抗性能当电感元件在高频下工作时， XL 很大，近似开路。电感元件的这种特性与电容器正好相反.所以利用电感、电容就可组成各种高频、低频滤波器、调谐回路、选频电路、振荡回路、补偿电路、延迟回路及阻流器等，在电路中发挥着重要作用。
下面举出一些电感元件在电路中的应用实例。
1.分频网络
图5-9 是音响电路的分频电路图。电感线圈L1和L2为空心密绕线圈，它们与C 1 、C2 组成分频网络.对高、低音进行分频，以改善放音效果。
2. 滤波电路
图5-10 是电子管扩音机的电源滤波电路图。图中L 为插有硅钢片的铁心线圈，又称为低频扼流圈。它在电路中的作用是阻止残余交流电通过，而仅让直流电通过。
3. 选频与阻流
图5-11 所示电路是单管半导体收音机电路。其中VT，为高频半导体管，它是用来进行来复放大的。L 1
为天线线圈，它是在磁棒上用多股导线绕制而成的。L 1 与C1,C2 组成井联谐振电路，对磁棒天线接收到的无线电信号进行选频，选出的信号由L1感应到L2，由VT1，进行放大，放大了的信号送到L3,L3为一固定电感器，它的电感量为3mH ，其作用是利用感抗阻止高频信号进入耳机，而仅让音频信号通过。因此把L.J称为高频阻流圈。
L3对500kHz 高频信号的感抗很大，为
XL(500kHz)=2π x 500 x 10 3 x 3 x 10 -3≈9.42kΩ
电感和电容等效电路
电感和电容是电路中常见的两种元件，它们在电路中起到了非常重要的作用。在电路中，电感和电容可以通过等效电路的方式来表示，这样可以更加方便地进行电路分析和计算。
我们来看一下电感的等效电路。电感是一种储存电能的元件，它的主要作用是阻碍电流的变化。在电路中，电感可以通过一个等效电路来表示，这个等效电路包括一个电感和一个串联的电阻。这个电阻的作用是模拟电感内部的电阻，因为电感内部总会存在一定的电阻。这个等效电路可以用来计算电感的电流和电压，从而更好地理解电感在电路中的作用。
接下来，我们来看一下电容的等效电路。电容是一种储存电能的元件，它的主要作用是储存电荷。在电路中，电容可以通过一个等效电路来表示，这个等效电路包括一个电容和一个并联的电阻。这个电阻的作用是模拟电容内部的电阻，因为电容内部总会存在一定的电阻。这个等效电路可以用来计算电容的电流和电压，从而更好地理解电容在电路中的作用。
在实际的电路中，电感和电容经常会同时出现，它们可以组成各种各样的电路。例如，LC振荡电路就是由一个电感和一个电容组成的，它可以产生稳定的正弦波信号。另外，电感和电容还可以组成滤波电路，用来滤除电路中的噪声和干扰信号。
电感和电容是电路中非常重要的元件，它们可以通过等效电路的方式来表示，从而更好地进行电路分析和计算。在实际的电路中，电感和电容经常会同时出现，它们可以组成各种各样的电路，用来实现各种不同的功能。
物理学概念知识：电容和电感
电容和电感是电路中两个重要的物理量，它们分别描述了电路中储存电荷和储存能量的能力。在电子学和电磁学中，电容和电感有着广泛的应用，它们不仅是理解电路行为和设计电路的重要基础，同时也在许多现代科技产品中发挥着重要作用。
一、电容的基本概念
电容是指电路中存储电荷的能力，它是一种用来储存电荷和能量的被动元件。在物理学中，电容用符号C来表示，单位是法拉（F）。一个电容器的电容定义为它所储存的电荷与其电压之比，即C=Q/V，其中C是电容，Q是储存在电容器中的电荷数量，V是电容器的电压。
电容的计算公式为C=εA/d，其中ε为介电常数，A为电容板面积，d为电容板之间的距离。电容器的材料、结构和形状都会影响它的电容值，一般来说，电容器的电容值越大，就意味着它可以储存更多的电荷。
二、电容器的分类 电容器根据其结构、工作原理和材料的不同，可以分为多种类型，常见的电容器包括电解电容、固体电容、陶瓷电容、聚合物电容等。不同类型的电容器在电路中有着不同的特性和应用场景。
1.电解电容：电解电容是由两块金属极板和一个介电体组成的，介电体通常是电解质，通过在电解质中形成氧化还原反应来储存电荷。电解电容器具有大的容量和体积小的优点，广泛应用于电源和存储电路中。
2.固体电容：固体电容是一种主要由固体材料制成的电容器，它具有稳定性高和寿命长的优点，通常用于精密仪器和高频电路。
3.陶瓷电容：陶瓷电容器由金属电极和陶瓷介质组成，具有大的电容值和频率稳定性好的特点，一般用于射频电路和数字电路中。
4.聚合物电容：聚合物电容器由金属电极和聚合物薄膜组成，具有体积小、重量轻和温度稳定性好的特点，一般用于便携式电子产品和通信设备中。
三、电感的基本概念 与电容类似，电感也是电路中用来储存能量的被动元件，它是指电路中储存磁场能量的能力。在物理学中，电感用符号L表示，单位是亨利（H）。一个电感器的电感定义为它所储存的磁场能量与其电流之比，即L=Φ/I，其中L是电感，Φ是储存在电感器中的磁通量，I是电流。
电感元件产生的自感电动势总是阻止线圈中的电流变化的，故电感元件对交流电有阻力，阻力的大小用感抗XL 来衡量。感抗XL 与交流电的频率及电感量的大小有关。感抗的这种关系可用下式表示，即
从上式可以看出，电感元件在低频时XL 较小，通过直流电时，由于f=0 ， 故XL=0，仅线圈直流电阻起作用，因此电阻很小，近似电感元件短路。所以，电感元件在直流电路中一般不用其感抗性能当电感元件在高频下工作时， XL 很大，近似开路。电感元件的这种特性与电容器正好相反.所以利用电感、电容就可组成各种高频、低频滤波器、调谐回路、选频电路、振荡回路、补偿电路、延迟回路及阻流器等，在电路中发挥着重要作用。
下面举出一些电感元件在电路中的应用实例。
1.分频网络
图5-9 是音响电路的分频电路图。电感线圈L1和L2为空心密绕线圈，它们与C 1 、C2 组成分频网络.对高、低音进行分频，以改善放音效果。
2. 滤波电路
图5-10 是电子管扩音机的电源滤波电路图。图中L 为插有硅钢片的铁心线圈，又称为低频扼流圈。它在电路中的作用是阻止残余交流电通过，而仅让直流电通过。
3. 选频与阻流
图5-11 所示电路是单管半导体收音机电路。其中VT，为高频半导体管，它是用来进行来复放大的。L 1
为天线线圈，它是在磁棒上用多股导线绕制而成的。L 1 与C1,C2 组成井联谐振电路，对磁棒天线接收到的无线电信号进行选频，选出的信号由L1感应到L2，由VT1，进行放大，放大了的信号送到L3,L3为一固定电感器，它的电感量为3mH ，其作用是利用感抗阻止高频信号进入耳机，而仅让音频信号通过。因此把L.J称为高频阻流圈。
L3对500kHz 高频信号的感抗很大，为
XL(500kHz)=2π x 500 x 10 3 x 3 x 10 -3≈9.42kΩ
