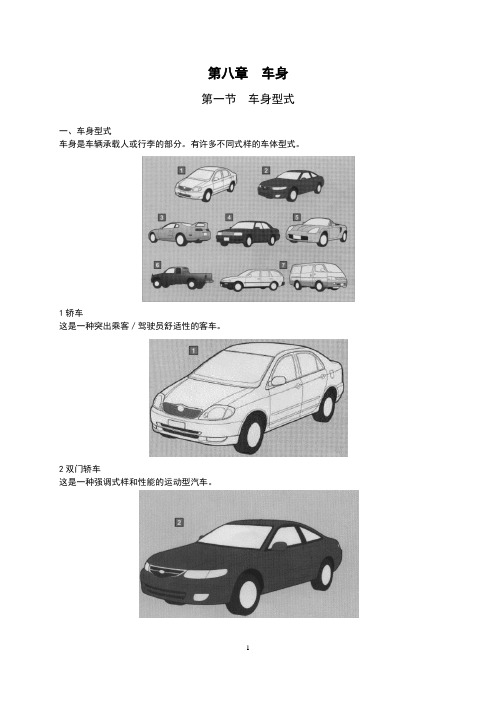

第八章车身第一节车身型式一、车身型式车身是车辆承载人或行李的部分。
有许多不同式样的车体型式。
1轿车这是一种突出乘客／驾驶员舒适性的客车。
2双门轿车这是一种强调式样和性能的运动型汽车。
3掀背式(舱背式)这种车型和双人小汽车较为相似。
汽车的乘客和行李区域是一个整体的。
后门和后窗一起打开。
4硬顶式这是一种没有窗框和中央立柱的私家轿车。
5敞篷式这是一种驾驶时车顶蓬可开闭移动的轿车或者双门轿车。
6皮卡车这是一种小型货车，其发动机室延伸到驾驶员座位前方。
7厢式货车和小型客车这种型式有着整体的乘客和行李空间。
它可运载多名乘客和许多货物。
厢式货车主要运载货物，小型客车主要运载乘客。
按照空间分类车身的发动机机房，乘员客房和行李箱概述如下：a发动机机房b乘客客房c行李箱1、3厢式车独立的发动机机房／乘员客房／行李箱设计这种类型包含各自分开的、独立的发动机机房、乘员客房和行李箱。
2、2厢式车整体式乘员客房／行李箱设计这种类型使乘客和行李有一个整体的空间，但和发动机是分开的。
该术语通常用于结构紧凑型车辆。
3、单厢式车带底置式发动机的整体式乘员客房／行李箱设计。
这种类型将发动机、乘客和行李所使用的空间整合在一起。
它非常适合运输较多的乘客和大量的行李，允许有效使用空间。
第二节车身结构一、车身结构车体结构有两种类型：车架式车身和单壳式车身。
A车架式车身这种类型的车身结构由分开的车身和车架(装有发动机、变速器和悬架)组成。
B单壳式车身这种类型的车身结构由集成为一个整体的车体和车架组成。
整个车身成为一个箱体，并保持其强度。
参考：GOA(全球杰出的评价)GOA明确了由丰田公司建立的最严格的碰撞安全目标，以说明各种事故情况。
它由世界上顶级吸能车身和高强度驾驶室构成。
可碰撞的前后车身区和驾驶室的高刚性区能有效地吸收和分解碰撞能量。
因此，它是一种防碰撞车身，能使驾驶室变形减小到最低程度。
门侧冲击保护梁门侧冲击保护梁是一种强化材料，放置在门里面以便确保侧面撞击时车门的强度。
©2003丰田汽车公司。
版权所有。
电子控制系统本章概述本章讲述电子控制。
•概述•初步知识•传感器和信号䅽 Ӏ д ⬉ ㋏㒳DŽĀϟϔℹā 䪂DŽ概述发动机控制系统三个组成部分包括：传感器和（输出信号），发动机ECU ，执行器。
本章节介绍了传感器（信号）、电源电路和接地电路、传感器端子电压。
发动机ECU 的作用可以分为EFI 控制、ESA 控制、ISC 控制、诊断功能、备份功能和失效保护功能以及其它功能。
这些功能和驱动器功能将在以下的章节予以介绍。
(1/1)电源电路电源电路是为发动机ECU 提供电源。
这些电路包括点火开关、EFI 主继电器等等。
电源电路在汽车中主要采用以下两种方式。
1.点火开关控制式2.发动机ECU 控制式(1/3)概述初步知识1.点火开关控制式如图所示，在这种方式中EFI 主继电器直接由点火开关控制。
当打开点火开关，电流进入EFI 主继电器线圈使触点闭合。
这给发动机ECU 的+B 和+B1端子提供电压。
电源与发动机ECU 的BATT 端子常连接以防止当关掉点火开关时诊断代码和存储器中的其他数据消失。
(2/3)2.发动机ECU 控制式如图示中的电源电路中，EFI 主继电器的工作由发动机ECU 控制。
这种电路要求在断开点火开关后电源仍可在一段时间内为发动机提供电压。
因此，EFI 主继电器的打开和关闭由发动机ECU 控制。
当点火开关打开时，电源电压提供给发动机ECU 的IG SW 端子，发动机ECU 的EFI 主继电器控制电路发送信号给M-REL 端子，来打开EFI 主继电器。
这个信号使线圈通电并闭合EFI 主继电器的触点来提供电压给+B 端子。
因与点火开关式有着同样的理由，电源与BATT 端子常连接。
而且，有些车型还为需要大电流装置设有专用的继电器，如空燃比传感器加热器电路。
参考:在发动机ECU 控制停车系统的车型中，EFI 主继电器也有用钥匙未锁报警开关的信号来控制。
(3/3)接地电路发动机ECU 包含了以下三种基本的接地电路。
汽车基础知识车辆质量（Vehicle weight）：一般分为车辆自身质量和总质量两种。
自身质量是指车内无人但是有水、油、90%以上的燃料等，包括行驶时所需装备的汽车质量。
与此相对，车辆总质量是加上该车定员（每人55kg）质量的总质量，性能表示时被称为最大允许总质量。
正面面积：指从前面看到的汽车横断面的面积，是表现空气特性的标准值的一个方面。
在空气阻力系数相同时，正面面积越小则空气阻力就越小。
车厢尺寸：汽车的车箱中有各种尺寸，例如：车内长度（从仪表板到后排座椅后背的距离）、车内高度（在车辆的中心附近除去个别突起的部分，从地板至车顶的内表面的距离）、头顶空间（头顶与车箱顶棚之间的距离）等等是包含座席周围的各种尺寸。
车内长度车内高度头顶空间车厢（Cabin Space）：指乘客空间，即乘客在车内的空间大小。
如何得到较大的车厢空间？在有限的空间中如何确保较大的乘客空间？这是汽车开发中的重要主题之一。
后备箱（Luggage Space）：指后备箱的大小。
前后悬（Overhang）：前悬是指从前车轮中心到汽车最前端的水平距离，后悬是从后车轮中心到汽车最后端的水平距离。
所以长度相同的汽车，轴距变大，前后悬就会变小。
最小离地间隙：指路面和车底部最低点之间的距离，即离地高度。
在凹凸不平的路面行驶时，最小离地间隙越大，刮到车底的顾虑越少，但是汽车的稳定性会变坏。
轿车的最小离地间隙一般是在150-180毫米左右。
轴距（Wheelbase）：指前后车轮中点之间的距离。
一般来说，轴距长的汽车行驶时的纵向平稳性较高。
轮距（Tread）：车轴两端车轮中心点之间的距离。
有前后轮轮距不同的汽车。
一般说来，轮距大的车横向稳定性好。
最高输出功率：在发动机的全负荷时发出的最大功率（kw）。
用××kw/××rpm表示。
作为发动机性能的标准之一，rpm是周期·轮·分（1分钟之内的转数）等英语单词的缩写。
