激光对射技术选型手册(最新)

激光对射说明书周界报警产品：振动光纤、泄漏电缆、电子围栏、激光对射三安古德在防盗报警领域，室内防范目前主要采用门磁、红外幕帘探测，对于晚上和无人员活动的室内防范可能比较合理。

对普通家居、别墅等场所则不适应，有人时不能布防，晚上也不便于布防，达不到御贼于外的目的。

红外栅栏应用到门窗的室内防范不会影响到人员活动，但是，红外栅栏会受杂光、红外反射光及同频干扰误报率高。

因此，可靠性差是目前影响主动红外对射大量进入家居防范的主要原因。

对于室外防范，特别是较大空间范围的居民小区、工业园区、变电站等场所主要应用红外对射。

但是，从目前全国使用的情况看，真正长期应用的是极少数，大多成为一种摆设。

究其原因，主要是抗干扰能力差，受自然环境的影响，易发生误报警，包括各种光干扰、强磁干扰和恶劣天气的影响。

因此，在我国目前主动红外探测产品的应用仍是有限的，其原因主要是产品本身问题，受制于红外光源的特性。

将激光作为探测光源具有很多优势。

经过多年攻关努力，成功解决了激光稳定性、安全性、适应性、编码定位、低功率化和小型化问题。

在全球安防市场上率先推出信号旗栅栏型激光对射探测器，它既具有激光的光源优势，又具有红外栅栏简洁隐匿的外形特征，能兼顾室内外应用环境。

是防盗报警领域新一代革命性产品，能极大地拓展防盗报警领域的应用空间，能带来应用理念上的全新变化，主要包括以下方面：一、激光对射工作原理其原理是在要设防的周界上设立一定数量的竖杆状的激光射线发射器和接收器，组成一个环形围栏，每对发射器与接收器之间根据发射功率不同，可相距10～150米左右，通过发射器发射出多道平行的不可见激光射线，与接收器形成一个光回路，当入侵者翻越时，会隔断激光射线回路，从而产生报警。

二、激光对射参考系数激光对射SA-1JG50工作原理：激光测试距离：200m(± 5)颜色：象牙白传感器类别: 位置传感器耐热范围：75C°/-25C°工作频率：50HZ-60 HZ产品材质：黄童镀镍外形规格：直径：12*60mm 电缆线长度：1.5m工作电压：接受三线发射两线NPN常开DC6-36V电流：200mA 电压：DC 9～36V(可根据客户特殊订制）。

反射式激光探测器使用说明第一章技术特点说明艾礼富-维安达斯系列反射式激光探测器（发明专利号：ZL.201520316071.2)采用808nm不可见光作为探测光源（也可以定做650nm红色可见激光），利用激光源高度集中的特性，通过与配套的反射板配合，将激光发射器和激光接收器设计在同一个探测器上，达到对射式激光探测器一样的应用效果；可广泛应用于不方便两侧布线或不方便取电的通道、厂区入口、铁路、公路、河边等场所的入侵防范，或者交通检测、计量检测等场所；反射式激光探测器内部采用本公司专利技术的自动光能量记忆技术（ALM）和AGC自动增益控制电路，使得维安达斯系列激光探测器可广泛应用于各种复杂环境，彻底杜绝由于小动物或者其他环境因素（风霜雨雪雾等）引起的误报。

激光作为一种能量高度集中的光源，早期应用于航空航天及军工设施中；维安达斯系列激光入侵探测器采用军工级的激光发射和接收器件作为探测器的主要部件，使产品在探测距离，抗干扰，稳定性各方面都优于传统的主动红外红外对射、红外光栅等探测器，因此一经面世即受到各界用户的广泛应用和肯定，目前已经成功应用于机场、地铁、国界线、大型项目重点设备保护现场、各种训练场、工厂周界、养殖场等，是现代安防领域重要的入侵探测器。

技术特点和优势：1、采用不可见激光源与反射板结合，形成对射式激光探测器一样的可靠的隐形防范效果；2、采用单边布线、单边供电方式，施工成本和难度大大降低；3、由于激光射线能量高度集中，抗自然界环境变化引起的干扰能力超强，探测器经安装调试合格后，工作状态非常稳定；4、当探测器具有两个光束回路以上时，可根据现场情况选择单个回路阻断报警模式或者两个回路同时阻断报警模式，可杜绝小体积的物体经过探测器隐形防线之间可能引起的报警；5、可广泛适用于不方便两侧布线或取电的通道、出入口、铁路、公路、河边等场所的入侵防范，也可用于交通检测、计量检测等场所；解决了安防工程项目中之前很多难以解决的技术和施工难题；第二章技术参数品牌：VOANDOS 维安达斯型号ABJ-xxx-xF产品名称激光入侵探测器激光波长650nm或808nm警戒距离≤100米警戒层数单层或多层（可根据客户需求定制）报警源单光束/两光束同时遮断报警报警信号继电器开关量供电电压DC12V±10% 工作电流发射端：≥140mA （由光束数量决定）输出方式常闭,干触点外壳材质304不锈钢响应时间≥10mS 接收角度±30°发射光轴：X轴±30°Y轴±30°外形尺寸：100×100×330(mm)适应环境：-40℃～60℃防护等级：IP66第三章：产品工作示意图说明：需要进行发射机光束角度调整时，请先用螺丝刀拧开X/Y轴调整孔防水螺丝，然后用3mm一字螺丝刀伸入调整孔内进行调节第三章：安装调试1、根据需要防范的区域选好设备安装点；2、用自攻螺钉将反射板固定在和激光探测器的对面预定安装位置，反射板尽量保持垂直；将激光探测器在预定的安装位置上简单固定；连接好电源线和信号线（红色接DC 12V 正极，黑色接DC12V 负极，绿色、黄色为常闭信号输出，接报警主机或者其他控制设备）；3、由于反射式激光探测器采用的是808nm不可见激光作为探测器光源，为了提高调试效率，建议用户在傍晚或者晚上光线暗淡的时候进行调试，调试前请准备好一张A4大小白色纸板，小一字螺丝刀，十字螺丝刀，活动扳手等工具；4、对激光探测器通电（电源电压DC12V ),在探测器侧面可见探测器发射窗内有淡红色的激光；观察激光探测器蓝色的信号指示窗，如果信号指示窗内蓝色指示灯点亮，表示探测器接收窗没有收到反射回来的激光信号；5、拿一张A4大小的白色纸板以直立方式在探测器前方2米左右上下左右移动，纸板上是否有红色条状激光斑，当纸张上出现条状红色光斑，表示激光探测器发出的激光射线与纸板位置在一条直线上；测试者保持纸板直立，边往后退，边观察纸板上的光斑；在15米左右处，观察探测器---纸板----反射板是否在一条直线上，如果不是在一条直线上，请拔出探测器背面的X轴、Y轴调整螺丝孔的胶塞，用一字螺丝刀伸入调整孔内，调整X轴或者Y轴的调整螺丝，探测器的激光射线会随着手动调整，左右或者上下移动；边调整边观察，如果观察到激光射线与反射板在一条直线上，就暂停调整；6、测试者继续拿纸板往后退，保持激光射线光斑在纸板上可见，一直退到反射板附近，如果此时白纸板上的激光射线光斑位置与反射板位置明显不符，继续调整探测器X轴或Y轴的调整螺丝，直至激光射线光斑刚好投射在反射板上；只要激光射线投射到反射板上，激光射线就会被反射板反射回到激光探测器端，此时激光探测器上的蓝色指示灯就会熄灭，表示激光探测器已经收到反射回来的激光信号。

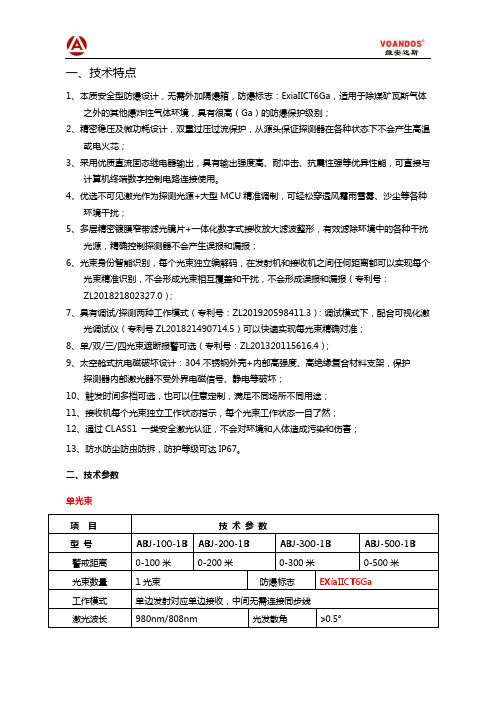

一、技术特点1、本质安全型防爆设计，无需外加隔爆箱，防爆标志：ExiaIICT6Ga，适用于除煤矿瓦斯气体之外的其他爆炸性气体环境，具有很高（Ga）的防爆保护级别；2、精密稳压及微功耗设计，双重过压过流保护，从源头保证探测器在各种状态下不会产生高温或电火花；3、采用优质直流固态继电器输出，具有输出强度高、耐冲击、抗震性强等优异性能，可直接与计算机终端数字控制电路连接使用。

4、优选不可见激光作为探测光源+大型MCU精准调制，可轻松穿透风霜雨雪雾、沙尘等各种环境干扰；5、多层精密镀膜窄带滤光镜片+一体化数字式接收放大滤波整形，有效滤除环境中的各种干扰光源，精确控制探测器不会产生误报和漏报；6、光束身份智能识别，每个光束独立编解码，在发射机和接收机之间任何距离都可以实现每个光束精准识别，不会形成光束相互覆盖和干扰，不会形成误报和漏报（专利号：ZL201821802327.0）；7、具有调试/探测两种工作模式（专利号：ZL201920598411.3）：调试模式下，配合可视化激光调试仪（专利号ZL201821490714.5）可以快速实现每光束精确对准；8、单/双/三/四光束遮断报警可选（专利号：ZL201320115616.4）；9、太空舱式抗电磁破坏设计：304不锈钢外壳+内部高强度、高绝缘复合材料支架，保护探测器内部激光器不受外界电磁信号、静电等破坏；10、触发时间多档可选，也可以任意定制，满足不同场所不同用途；11、接收机每个光束独立工作状态指示，每个光束工作状态一目了然；12、通过CLASS1 一类安全激光认证，不会对环境和人体造成污染和伤害；13、防水防尘防虫防拆，防护等级可达IP67。

二、技术参数单光束两光束三光束四光束六光束八光束十光束十二光束。

激光对射防盗报警器说明书说明书北京三安古德科技进展随着社会对治安形势的要求，激光对射系统在安防领域发挥着愈来愈重要的作用。

激光对射系统是用物理方式或电子技术，自动探测发生在设防监测区域内的侵入行为，产生报警信号，并辅助提示值班人员发生报警的区域部位，显示可能采取计谋的系统。

由于激光是不可见光，有很强的隐蔽性和保密性，因此红外技术普遍应用在操纵、测量和探测系统上。

在防盗、警戒等安保装置中也取得普遍的应用。

激光对射探测器的报警系统。

在干扰相对严峻的区域及重要的出入口，当有人从特定方向通过时才会报警的单片机防盗报警器。

它采纳两个对射式激光光电开关作为入侵探测器，当有物体阻挡了光电开关发射的红外光束时，光电开关产生一个开关信号。

把开关信号送至单片机作信号处置后，单片机做出是不是报警的决定。

文当选用的光电开关是探测距离为3 m的LH-A 型光电开关。

信号处置电路选用的单片机是性能稳固、工艺成熟、应用普遍的AT89 系列单片机。

单片机防盗报警器，其实际测试的结果是：只对特定方向通过的物体·光电系统·激光对射式光电防盗报警器设计了一种主动对射式红外光电探测报警系统，由红外检测和信号处置两部份组成。

它采纳两个对射式探测距离为3 m的LH-A型光电开关作为入侵探测器。

当有物体阻挡了光电开关发射的通过调制的红外光束时，光电开关产生一个开关信号。

把开关信号送至AT89系列单片机作信号处置，通过判定后实现对特定方向通过的物体报警，同时也能够作流量计数器利用。

该系统具有靠得住性高、稳固性好、抗干扰能力强等优势。

研究方向为激光光谱学. 光电技术应用报警，能在强烈的阳光下正常工作，系统靠得住稳固，漏报率和误报率低。

1激光对射探测系统系统要紧由两大模块组成，别离是红外检测电路和信号处置电路。

当红外检测电路检测到入侵时，将信号发送到由单片机为核心的信号处置电路，判定是不是报警。

假设判别报警，直接驱动声音报警电路报警。

激光对射厂家资料中，激光对射报警系统属于主动入侵报警系统。

在警戒区域内安装激光发射和接收器，组成一个闭路的激光围栏；每对发射器根据激光发射功率的不同，可向十米至百米远处的接收器发射出一道或多道平行不可见激光光束，与接收器形成了收发的激光回路；当有入侵者时，会阻断激光回路，实现系统报警。

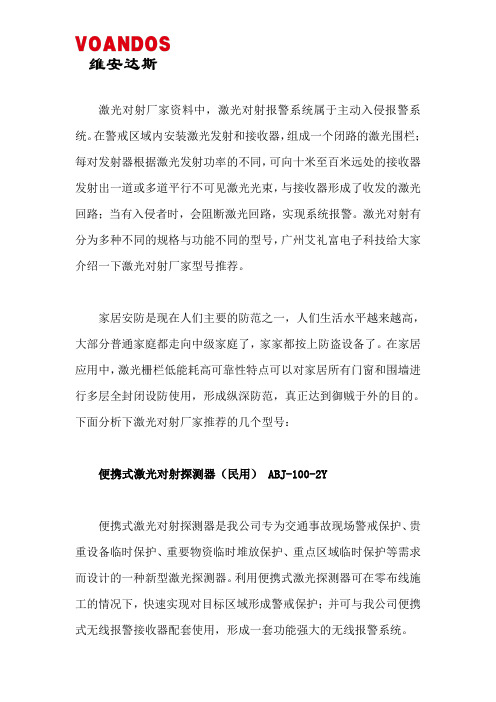

激光对射有分为多种不同的规格与功能不同的型号，广州艾礼富电子科技给大家介绍一下激光对射厂家型号推荐。

家居安防是现在人们主要的防范之一，人们生活水平越来越高，大部分普通家庭都走向中级家庭了，家家都按上防盗设备了。

在家居应用中，激光栅栏低能耗高可靠性特点可以对家居所有门窗和围墙进行多层全封闭设防使用，形成纵深防范，真正达到御贼于外的目的。

下面分析下激光对射厂家推荐的几个型号：便携式激光对射探测器（民用） ABJ-100-2Y便携式激光对射探测器是我公司专为交通事故现场警戒保护、贵重设备临时保护、重要物资临时堆放保护、重点区域临时保护等需求而设计的一种新型激光探测器。

利用便携式激光探测器可在零布线施工的情况下，快速实现对目标区域形成警戒保护；并可与我公司便携式无线报警接收器配套使用，形成一套功能强大的无线报警系统。

性能特点：1、精选优质304不锈钢外壳，抗撞击、抗外力破坏及恶劣气候影响；2、采用650nm可见激光作为探测器光源，警示效果更好，现场对准更快捷；3、单光束/双光束遮断报警可选，适应各种环境应用，真正实现零误报；4、自带不锈钢万向调整底座，轻松实现快速对准；5、采用高亮度蓝光LED灯组作为对准指示，探测器工作状态更直观；6、内置11000mAH高能量可充电锂电池，充满电后可连续工作时间＞72小时；7、无线通讯距离可达1000米；8、按军工级要求设计，适用于-55℃～60℃恶劣环境；9、自带警示用频闪灯，夜间频闪灯可视距离达到500米；10、适用于贵重设备临时保护、重要物资临时堆放保护、重点区域临时保护等场所；参考资料：（/ProductDetail/1543556.html# invite0）便携式激光对射探测器（警用） ABJ-100-2Y便携式激光对射探测器是我公司专为交通事故现场警戒保护、贵重设备临时保护、重要物资临时堆放保护、重点区域临时保护等需求而设计的一种新型激光探测器。

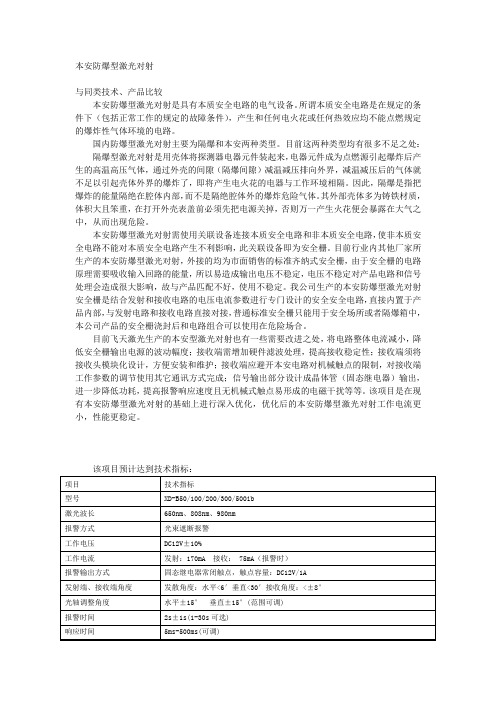

本安防爆型激光对射与同类技术、产品比较本安防爆型激光对射是具有本质安全电路的电气设备。

所谓本质安全电路是在规定的条件下（包括正常工作的规定的故障条件），产生和任何电火花或任何热效应均不能点燃规定的爆炸性气体环境的电路。

国内防爆型激光对射主要为隔爆和本安两种类型。

目前这两种类型均有很多不足之处：隔爆型激光对射是用壳体将探测器电器元件装起来，电器元件成为点燃源引起爆炸后产生的高温高压气体，通过外壳的间隙（隔爆间隙）减温减压排向外界，减温减压后的气体就不足以引起壳体外界的爆炸了，即将产生电火花的电器与工作环境相隔。

因此，隔爆是指把爆炸的能量隔绝在腔体内部，而不是隔绝腔体外的爆炸危险气体。

其外部壳体多为铸铁材质，体积大且笨重，在打开外壳表盖前必须先把电源关掉，否则万一产生火花便会暴露在大气之中，从而出现危险。

本安防爆型激光对射需使用关联设备连接本质安全电路和非本质安全电路，使非本质安全电路不能对本质安全电路产生不利影响，此关联设备即为安全栅。

目前行业内其他厂家所生产的本安防爆型激光对射，外接的均为市面销售的标准齐纳式安全栅，由于安全栅的电路原理需要吸收输入回路的能量，所以易造成输出电压不稳定，电压不稳定对产品电路和信号处理会造成很大影响，故与产品匹配不好，使用不稳定。

我公司生产的本安防爆型激光对射安全栅是结合发射和接收电路的电压电流参数进行专门设计的安全安全电路，直接内置于产品内部，与发射电路和接收电路直接对接，普通标准安全栅只能用于安全场所或者隔爆箱中，本公司产品的安全栅浇封后和电路组合可以使用在危险场合。

目前飞天激光生产的本安型激光对射也有一些需要改进之处，将电路整体电流减小，降低安全栅输出电源的波动幅度；接收端需增加硬件滤波处理，提高接收稳定性；接收端须将接收头模块化设计，方便安装和维护；接收端应避开本安电路对机械触点的限制，对接收端工作参数的调节使用其它通讯方式完成；信号输出部分设计成晶体管（固态继电器）输出，进一步降低功耗，提高报警响应速度且无机械式触点易形成的电磁干扰等等。

2012 - 2013 Specifier's Guide美国邦纳选型指南｜PLC&HMI ｜光电传感器｜工业安全产品｜机器视觉｜测量检测传感器｜｜工业无线网络产品｜工业智能指示灯｜旋转编码器｜激光读码器｜年风雨历练 版图跨越全球美国邦纳工程国际有限公司，始建于1966年，历经近45年的风雨历练，已成为当今世界最大的工业控制器( PLC & HMI )、变频器、光电传感器、测量检测、安全产品、工业无线网络产品、机器视觉、工业智能指示灯和旋转编码器的专业制造商之一，在世界主要地区均设有世界一流的生产、销售及服务机构。

丰富的产品选择、迅速的交货期、强大的技术支持、同行业最强大的研发能力，所有这一切都确保了美国邦纳在光电领域中领先者的地位。

美国邦纳致力于为客户提供以传感为核心的综合自动化解决方案，以“创新和服务”为企业使命的美国邦纳工程公司，正凭借着世界一流的精英团队、贴心服务、优质产品、先进技术及战略性的眼光，为邦纳的新世纪版图拓展写就华彩篇章，为更多企业的发展壮大提供领先、可靠的控制和检测解决方案。

46传感器市场领导者为您的企业保驾护航过去的15年，在由第三方组织的工程师购买意向调查中，邦纳公司连续50次位于第一位。

而且“财富500强”的大多数公司的传感器也是选用的邦纳公司的产品，他们依靠着邦纳的产品顺利实现了可靠的自动化解决方案。

汽车、家电药品、食品……无论您的企业属于哪个行业，邦纳都有先进的技术、可靠的产品，帮助您实现企业生产的自动化，提高产品的生产效率和质量，为您的企业发展保驾护航。

丰富的产品线，值得您应需选择邦纳拥有超过15,000多种产品，拥有同行业内最完整的产品线，生产包括光电及超声波传感器，视觉传感器、机床安全产品、测量与检测传感器，并且可以为客户各种应用提供解决方案。

我们每天发运数千件产品，平均每3.5秒就有一个邦纳的产品被安装使用！无论您想检测或测量何种部件或材料，邦纳都可以为您提供合适的产品和解决方案。

单光束对射式激光入侵探测器说明书第一章技术特点说明维安达斯系列激光入侵探测器采取808nm不可见激光作为光源, 根据单边发射, 单边接收方法工作; 其中两光束以上激光探测器报警触发方法能够经过探测器自带转换开关选择单光束阻断报警或相邻双光束同时阻断报警, 世界首创, 所以可广泛应用于多种复杂环境, 根本杜绝因为小动物或者其她环境原因引发误报。

激光作为一个能量高度集中光源, 早期应用于航空航天及军工设施中; 维安达斯系列激光入侵探测器采取军工级激光发射和接收器件作为探测器关键部件, 使产品在探测距离, 抗干扰, 稳定性各方面都优于传统主动红外红外对射、红外光栅等探测器, 所以一经面世即受到各界用户广泛应用和肯定, 现在已经成功应用于机场、地铁、国界线、大型项目关键设备保护现场、多种训练场、工厂周界、养殖场等, 是现代安防领域关键入侵探测器。

第二章技术参数品牌VOANDOS 维安达斯型号ABJ-XXX-1J产品名称激光入侵探测器激光波长工作: 808nm（能够依据用户需求定做警戒距离100-500米警戒层数单层报警源单光束/两光束同时遮断可选光束间距15cm供电电压DC12V±10% 工作电流发射端: 100-200mA 接收端: 50mA输出方法常闭,干触点报警输出时间≥1S响应时间40-500mS（可定制）接收角度±30°发射光轴X轴±30°Y轴±30°信号指示高亮度蓝色LED灯组适应环境温度-40℃～60℃防护等级IP66外壳材质 1.7mm厚304优质不锈钢外形尺寸100×100×150(mm)第三章产品外观及结构说明说明: 需要进行发射机光束角度调整时, 请先用螺丝刀拧开X/Y轴调整孔防水螺丝, 然后用3mm一字螺丝刀伸入调整孔内进行调整第四章安装与调试1、本设备能够安装在地面或者坚固安装台上, 假如安装在地面时请根据设备底座尺寸预埋直径10mm膨胀螺栓或者现场用螺栓固定, 固定时能够采取水平仪作为辅助工具, 使探测器尽可能保持水平及垂直; 当探测器计划安装在围墙或者护栏外侧时, 请根据探测器底座孔位尺寸制作安装支架, 安装支架强度必需能确保探测器在户外长久工作不变形, 不晃动, 。
