第五章软横跨安装作业指导书1. 适用范围适用于营业线接触网工程软横跨安装。
2. 作业准备2.1 内业技术准备阅读、审核有关设计图纸、设计文件，实施性施工组织设计，澄清有关技术问题；熟悉本标段所采用的有关规范、规程和技术标准；熟悉采用的新工艺、新标准、新材料。
制定针对本条线的施工安全保证措施，提出应急预案并实际演练，对施工人员进行技术交底，并对施工人员进行上岗前技术培训及安全培训，考核合格后方可持证上岗作业。
2.2 外业技术准备施工作业层中所涉及的各种外部技术数据的收集，包括线路资料、道岔资料、路基相关资料等的收集。
3. 技术标准3.1 预制时钢绞线的张力以0.5-1kN为宜。
3.2 根据计算表，用钢尺在承力索上测出安装横承力索线夹或定位环线夹的位置，并标记为一道红漆。
断线点的标记为三道红漆，即断线和绑扎处各一道。
3.3 上部吊线按设计要求，上端煨成20~25mm 的圆环并用本线缠绕三圈，缠绕要求紧密整齐。
3.4 弹簧补偿器安装在松边一侧。
3.5 单、双横承力索线夹、定位环线夹安装位置应准确，施工允许偏差为5mm，螺栓紧固力矩均为44 N·m，用梅花扳手拧紧，再用力矩搬手检测。
3.6 钢柱软横跨的球形垫块安装方向为球形面贴角钢，平面贴螺母。
3.7 杵头杆外露不得超过60mm，调整螺栓调整螺丝不得大于2/3。
4. 施工程序与工艺流程4.1 工艺流程图5. 施工要求5.1 施工准备检查软横跨预制和安装的工具、材料，对照软横跨预制表，熟悉现场。
5.2 施工工艺5.2.1 软横跨预制5.2.1.1 预制前应先清理现场。
用盘线支架支好钢绞线盘。
若两端没有可利用的固定物，需打两处临时地锚。
展放钢绞线前，一端先做好回头，然后展放钢绞线，用φ4.0 铁线将回头固定在一端地锚上，另一端打上楔形紧线器。
通过手板葫芦与另一端地锚联结。
5.2.1.2 用手板葫芦紧线，使钢绞线绷紧。
5.2.1.3 从做好回头的一端起测，两人拉钢卷尺，另一人按预制图中的各分段尺寸读唱，并用红油漆做标记。

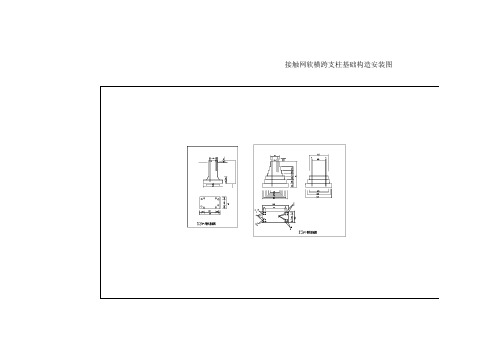

接触网软横跨支柱基础构造安装图
13米基础材料表
1米基础材料表
1米基础材料表
13米基础材料表
1米基础材料表
13米基础材料表
13米基础材料表
15米基础材料表15米基础材料表
15米基础材料表15米基础材料表
15米基础材料表15米基础材料表
15米基础材料表15米基础材料表
15米基础材料表15米基础材料表
15米基础材料表15米基础材料表
15米基础材料表15米基础材料表
15米基础材料表15米基础材料表
15米基础材料表15米基础材料表
15米基础材料表
13米基础材料表
13米基础材料表
13米基础材料表。
软横跨软横跨计算过程是一个烦琐、重要的过程，身为技术人员是应该灵活掌握的，随着电脑普及时代的来临虽然有了软横跨的计算软件，但是它也仅仅是简化了其中的部分过程。
软横跨一般可以分为测量、负载计算、扣除尺寸和绘制预制图等几个步骤。
计算的过程是一个循序渐进的过程，前面的测量数据计算和计算出的参数数据都是为最后的计算做的铺垫，软横跨的计算过程是个环环相扣的，所以软横跨的计算是个细心严谨的过程。
一、软横跨的测量数据：1、最高轨面的测量：用水准仪（或经纬仪）找到最高轨面，一般为正线股道，并将其标注在两钢柱的田野侧，此高度作为软横跨固定角钢和支柱斜率的测量点。
如下图所示：5道3道道道4道最高轨最高轨2、轨间距的测量：就是软横跨所悬挂跨越的两钢柱间的股道间距与两钢柱外沿距离相邻线路中心的距离（侧面限界测的是内沿，软横跨钢柱计算是测的是钢柱外沿）。
如下图所示：L总=3.85+5+5+5+5+3.90，总长只是闭合分段长度使用，我们在计算时所需要的数据只是分段数据，但只有在分段相加得数与总长得数大致相等的情况下才是正确的分段长度。
3、在计算软横跨的步骤中，线间距在相对于股道间就是直接取值，只是在两边支柱侧面限界处取的是支柱顶端软横跨横承悬挂点（线路侧）和上下部固定绳悬挂点（田野侧）距离相邻股道中心的距离。
如下图所示：2钢在计算过程中，我们取左侧支柱为1、右侧支柱为2，如上图标识，左侧横承悬挂点距离5道线路中心的距离为a1、上部固定绳距离5道线路中心的距离为a1，、下部固定绳距离5道线路中心的距离为a1，，；则右侧横承及上、下部固定绳的取值分别为a2、a2，、a2，，。
我们在测量时测的是最高轨面在支柱外沿底部上的位置，而软横跨横承的悬挂位置是在钢柱顶部、固定绳固定角钢处的限界与实测限界存在钢柱斜率的偏差。
我们测量出钢柱顶部与最高轨标适处的支柱斜率，如上图虚线所示，再依次计算出横承、上、下部固定绳针对软横跨的计算需要对相邻股道的距离。
接触网软（硬）横跨检修技术质量标准和工艺一、组成：1.软横跨：横向承力索、上下部固定绳等连接部件组成。
2.硬横跨：硬横梁、支柱、吊柱等连接部件组成。
二、作用：是股道多的站场接触悬挂的横向支持设备。
三、质量标准：1.软横跨横向承力索（双横承力索为其中心线）和上、下部定位索应布置在同一个铅垂面内。
双横承力索两条线的张力应相等，Ｖ形连接钣应垂直于横向承力索。
2.横向承力索的弛度应符合规定，最短吊弦的长度为400mm，允许误差+50mm，-200mm。
上、下部定位索应呈水平状态，允许有平缓的负弛度，5股道及以下者负弛度不超过100mm，5股道以上者不超过200mm。
3.横向承力索和上、下部定位索不得有接头、断股和补强，其机械强度安全系数应符合《接触网检修规程》附录4的规定。
4.下部定位索距工作支接触线的距离不得小于250mm。
5.硬横梁的安装高度应符合设计要求，允许误差不超过＋50mm。
6.硬横梁呈水平状态，各段之间及其与支柱应连接牢固，螺栓紧固力矩应符合设计要求。
7.硬横梁锈蚀面积超过20%时应除锈涂漆。
8.吊柱在安装后应处于竖直状态，限界满足要求。
四、准备工作：1．人员：车梯作业12人及以上、作业车作业8人及以上。
2．工机具：车梯（或作业车）、硬挂梯、大绳、滑轮组、工具包、紧线器、测量工具、力矩扳手、钢丝刷、管钳、大活动扳手、安全工具、防护用具等。
3．材料：横向承力索线夹、球头挂环、悬吊滑轮、吊轮、定位环线夹、定位线夹、Ф4.0铁线、Ф1.6 mm绑扎线等。
五、检修内容：1．检查横向承力索、上、下部固定绳及各受力件状态是否良好，有无损伤等。
2．检查上、下部固定绳的张力、驰度及最短直吊线的长度是否符合规定。
3．检查各吊线是否符合要求。
4.检查各梁段之间及其与支柱、吊柱连接是否牢固；硬横梁是否水平，有无明显变形。
5.检查平、斜腕臂底座与吊柱连接是否牢靠，防滑底座安装是否牢固。
六、检修方法：1．更换直吊线（1）将直吊线卸载。
六、软横跨调整（一）准备工作⒈人员：１３～１５人。
⒉工具：接触网作业车、平板车、绝缘车梯、绝缘硬梯、绝缘吊绳、绝缘滑轮组、紧线器、卷尺、测杆、线坠、小油桶、油刷、钢丝刷、管子钳、大活动扳手、油漆、兆欧表、安全带、工具包、安全防护工具等。
⒊材料：φ4.0㎜铁线、φ1.8㎜绑扎铁线、横向承力索线夹、U形线夹、杵座鞍子、悬吊滑轮、钢线卡子、黄油等。
⒋资料：接触网平面布置图、安装图。
（二）作业方法、步骤⒈检查、测量⑴检查横向承力索、上、下部定位绳及各受力件状态是否良好。
⑵检测上、下部定位绳的张力，驰度以及横向承力索与上部固定绳在最短吊线处的距离。
⑶横向承力索、上、下部定位绳及各部零件涂防腐油。
⑷检查各吊线是否符合要求（截面损耗、斜吊线无松驰）。
⒉调整处理⑴更换直吊线①将硬梯挂至需换直吊线的上方（短直吊线不用硬梯）②用滑轮组将直吊线卸载（短直吊线可用紧线器）。
③拆除旧吊线，安装新吊线。
④松开滑轮组并复查调整符合要求，然后拆除各种工具。
⑵调整直吊线布置位置①将硬梯挂至需调整直吊线的上方（短直吊线不用硬梯）。
为防止硬梯移动，应在挂硬梯的地方安装一线夹或钢线卡子。
②用滑轮组将直吊线卸载（短直吊线可用紧线器）。
③调整横向承力索线夹或U型线夹至要求位置。
卸掉防止硬梯移动的线夹或钢线卡子。
④调整直吊线长度，钢筋混凝土支柱调整开式螺旋扣，钢柱调整杵头杆螺栓，保证上部定位绳呈水平状态。
⑶上、下部定位绳松弛①钢筋混凝土支柱调整开式螺旋扣，钢柱调整杵头杆螺栓，调整直吊线和斜吊线长度，使上、下部定位绳呈水平状态。
②只调整钢筋混凝土支柱开式螺旋扣或钢柱杵头杆螺栓仍不能达到要求，则说明定位绳太长，需要重做回头。
（三）质量标准⒈软横跨横向承力索（双横承力索为其中心线）和上、下部定位绳应布置在同一个铅垂面内。
横向承力索的弛度应符合规定。
吊弦应保持铅垂状态，其截面积和长度要符合规定，最短吊弦长度的误差不超过50mm。
⒉横向承力索和上、下部定位索均不得有接头、断股和补强，其机械强度安全系数符合下列规定：⑴软横跨横向承力索中的钢绞线安全系数不应小于4。
