建筑给水排水、雨水排水、热水供应、消防系统工程识图，赶紧收藏了！最常见的建筑内部给水排水、消防给水系统、小区给水排水，其中建筑内部给水排水是最为重要和基础的部分，也是本课件的学习重点。
室内给水排水与小区给排水是相互联系的，室内给水系统的水源来自于小区给水干管，而室内污水废水则通过排水管道排入室外小区的排水系统。
它们之间的界限是：给水系统以接入建筑物供水管的阀门为界；排水系统已排出建筑物的第一个排水检查井为界。
建筑内部给水系统一、类型包括：生活给水系统：供给人们饮用、洗涤、烹饪等生活用水；生产给水系统：供给生产设备冷却、原料和产品的洗涤以及各类产品制造过程中所需的生产用水。
消防给水系统：供给各类消防设备灭火用水。
二、室内给水系统的组成1、引入管：指室外给水管网与建筑物内部给水管道之间的联络管段也称进户管。
2、水表节点：指引入管上装设的水表及其前后设置的阀门，泄水装置的总称。
阀门用于关闭管网，以便维修和拆换水表；泄水装置作用主要是在检修时放空管网，检测水表精度。
3、管道系统：是指建筑内部给水水平干管或垂直干管、立管、支管等组成的系统。
给水管道主要采用管材：钢管和铸铁管。
生活给水管管径≤150mm时，应采用热浸镀锌工艺生产的镀锌钢管；管径≥150mm 时，可采用给水铸铁管；埋地管管径≥75mm时，宜采用给水铸铁管。
生活消防共用给水系统应采用镀锌钢管。
4、给水管道附件：指管路上的截止阀、闸阀、止回阀及各式配水龙头等，用于调节管道系统中水量水压，控制水流方向以及关断水流便于管道仪表和设备检修的各类阀门。
常见的阀门有：1）截止阀：关闭严密，水流阻力较大，只适用于管径小于50mm 的管路上。
2）闸阀：全开时水流直线通过，水流阻力小，适用于管径大于50mm的管道。
3）蝶阀：阀板在90度范围内翻转，调节，节流和关闭水流。
4）止回阀：用以阻止管道中水流的方向流动。
5）配水龙头。
5、用水设备：包括：卫生器具、消防设备和生产用水设备等。

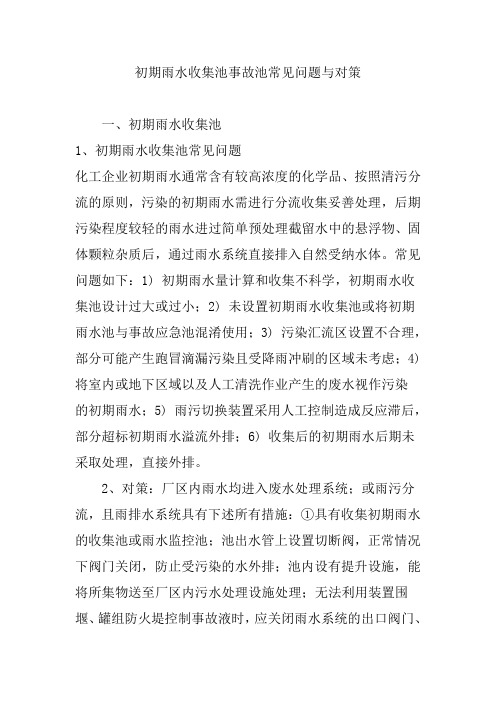

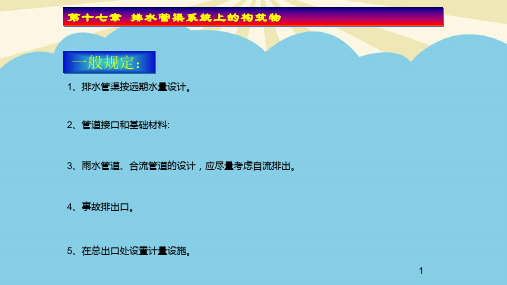

初期雨水收集池事故池常见问题与对策一、初期雨水收集池1、初期雨水收集池常见问题化工企业初期雨水通常含有较高浓度的化学品、按照清污分流的原则，污染的初期雨水需进行分流收集妥善处理，后期污染程度较轻的雨水进过简单预处理截留水中的悬浮物、固体颗粒杂质后，通过雨水系统直接排入自然受纳水体。
常见问题如下：1) 初期雨水量计算和收集不科学，初期雨水收集池设计过大或过小；2) 未设置初期雨水收集池或将初期雨水池与事故应急池混淆使用；3) 污染汇流区设置不合理，部分可能产生跑冒滴漏污染且受降雨冲刷的区域未考虑；4) 将室内或地下区域以及人工清洗作业产生的废水视作污染的初期雨水；5) 雨污切换装置采用人工控制造成反应滞后，部分超标初期雨水溢流外排；6) 收集后的初期雨水后期未采取处理，直接外排。
2、对策：厂区内雨水均进入废水处理系统；或雨污分流，且雨排水系统具有下述所有措施：①具有收集初期雨水的收集池或雨水监控池；池出水管上设置切断阀，正常情况下阀门关闭，防止受污染的水外排；池内设有提升设施，能将所集物送至厂区内污水处理设施处理；无法利用装置围堰、罐组防火堤控制事故液时，应关闭雨水系统的出口阀门、拦污坝上闸板，切断防漫流设施与外界的通道,将事故液排入中间事故缓冲设施；如果未设置中间事故缓冲设施，直接排入末端事故缓冲设施；②具有雨水系统外排总排口（含泄洪渠）监视及关闭设施，有专人负责在紧急情况下关闭雨水排口（含与清净下水共用一套排水系统情况），防止雨水、消防水和泄漏物进入外环境；当区域排洪沟通过厂区时：③如果有排洪沟，排洪沟不通过生产区和罐区，具有防止泄漏物和受污染的消防水流入区域排洪沟的措施。
当区域排洪沟通过厂区时：1 ）不宜通过生产区；2）应采取防止泄漏的可燃液体和受污染的消防水流入区域排洪沟的措施。
3）液化烃罐组或可燃液体罐组不宜紧靠排洪沟布置。
二、事故池1、事故池常见问题事故池是在现有事故收集系统设施不能满足事故排水储存容量要求时，用来暂时收集储存事故排水的水池。
化工企业废水分类收集、清污分流所属行业: 水处理关键词：废水处理化工废水 COD摘要：分析了现有化工企业废水分类收集、分质处理和清污分流存在的诸多问题，分别从技防和管理角度对污水分类收集和清污分流管网建制提出了针对性的对策建议，以期为化工废水达标排放和环境管理提供参考。
1.引言众所周知，化工企业废水产生环节多，水质变化大，具有高COD 、高氨氮、高盐分、高毒性、难降解等特点。
随着环保要求的不断提高，一方面，化工废水排放不仅要常规污染物指标达标，特征污染物指标达标要求也逐步摆上了议事日程。
污水综合排放标准和农药、医药行业排放标准等国家标准就已经包含了不少特征污染物指标。
对于现行排放标准中未包含的特征污染物，一些地方环保部门了对此提出了明确要求，如江苏省要求废水处理站对特征污染物的去除率必须超过90%。
另一方面，化工企业清下水(包含雨水)的排放标准也很严。
江苏省要求清下水COD排放标准小于4D mg/L，均严于《污水综合排放标准(GB8978-2006)》100 mg/L和《化学工业主要水污染物排放标准(DB32/939-2006)》80 mg/L的标准。
要确保污水和清下水稳定达标排放，切实做好废水分类收集、分质处理和清污分流是企业必然选择。
但现有相关要求和技术规范均较原则，操作性不强。
如何有效地开展废水分类收集、分质处理和清污分流工作，是摆在众多化工企业面前的一项紧迫而又现实的难题。
以某化工园区众多企业实际经验为基础，就此进行一些探索，提出了较为实际的对策。
2.现状分析2.1污水收集普遍存在的问题2.1.1地埋管网问题大多数化工企业污水排放采用地下埋管。
地埋管道主要存在以下问题：①易产生2次污染或交叉污染。
地埋管基本采用砖砌或水泥管对接，埋地较深，长期堆积大量废水，地埋管易沉降错位导致渗漏渗排，污染地下水和土壤，在污水管网和清下水管网交叉处，清下水容易受到污染;②不便于日常检查，随着时间的推移和人员的更替，往往难以厘清管网走向，出现问题需很长时间去排除，修复也需花费较大精力。
资源与环境化 工 设 计 通 讯Resources and EnvironmentChemical Engineering Design Communications·172·第46卷第12期2020年12月《化工建设项目环境保护设计标准》GB/T50483—2019第6.2.4条规定：生产装置、作业场所等污染区域的冲洗水以及受污染的雨水均应收集并处理。
化工项目工艺装置区、储罐区、装卸区等在生产、运输的过程中极易产生跑冒滴漏等现象，各种化工原料会随着地表径流进入雨水管道，造成初期雨水的COD 、pH 、石油类、氨氮、挥发酚、SS 等污染物浓度超标，随着雨水管道排出厂外，会对下游的收纳水体造成污染。
因此，化工项目必须对污染区域的初期雨水进行收集处理，对初期雨水与清净雨水进行分流。
本文将从以下几个方面对初期雨水收集池的设计进行介绍。
1 初期雨水的收集范围初期雨水的收集范围，是根据生产工艺，环保要求等综合多方面要求考虑。
目前，收集范围的确定有两种方法：集中收集和按局部受污染区收集。
集中收集是指整个厂区设置一个容积大的收集池，对整个厂区的初期雨水进行收集。
以某石油化工企业为例，主要生产设施为生产装置区、罐区，总平面图见图1。
厂区受污染的区域为生产装置区、储罐区、装卸区，初期雨水的收集范围按全厂生产区考虑。
如图2阴影部分。
第二种为厂区按局部受污染区收集，可以设置多个独立的初期雨水收集池。
以某化工企业为例，主要可能产生污染的区域为罐区和泵区，其他生产部位均在车间内部，无室外设备区，见图3。
第一种方法的特点是初期雨水收集池的运行管理方便，但是占地面积大，需设置在厂区的最低点（否则管道埋深会比较深），管路较长，计算初期雨水收集池的容积时，应按最远端初期雨水全部流入初期雨水收集池的径流时间作为降雨时间复核收集池的有效容积。
第二种方法的特点是初期雨水收集池的数量较多，运行维护较为复杂，但是单个初期雨水收集池的占地面积小，设置位置灵活，管线较短。
