排水雨水管网设计计算说明书

设计说明书一、设计总说明1、设计要求：（1）进行给水管道系统及其附属构筑物的设计，并达到扩大初步设计的水平。

要求管道水头损失采用海曾—威廉公式进行计算（注明系数Ch 取值）0.05m ，大环为0.10m ，设计成果包括给水管道系统总图A1一张，给水主干管的纵剖面图A2一张。

（2）按完全分流制完成一座小城镇的排水管道工程设计，进行污水管道系统和雨水管道系统的设计计算，并达到扩大初步设计的水平。

设计成果包括污水、雨水管道系统总平面图A1一张，污水主干管的纵剖面图A2一张。

2设计资料（1）南方某小城镇规划总平面图一张，图中尺寸为实际尺寸，单位m ，图中标有等高线、水体、工厂分布及街坊道路、铁路布置等，用户要求最小服务水头20.00m 。

（2）城区人口分布见附表一。

（3）集中流量：火车站用水量 370 m 3/d ，均匀用水。

污水出口埋深2.00m ， （4）医院用水量 260 m 3/d ，均匀用水，污水出口埋深2.00m 。

（5）工厂分三班制，生产污水经处理后可以与生活污水混合排放至市政管网。

详细资料见附表二。

出口埋深均为1.50m 。

（6）土壤无冰冻。

土质良好。

（7）水文资料：设计最高水位83.0 m ；设计最低水位65.2 m ；常水位 78.6 m 。

（8）夏季主风向：东南风。

冬季：北风。

（9）该市的地势如平面图所示，地下水位在地面以下3.5米。

（10）城区各类地面性质所占百分比如附表三。

（11）气温：最高温度38.8℃，最低－3.5℃。

（12）降雨强度公式：q =1930(1+0.58lgP)(t+9)0.66L/s ha 。

附 表 一:本次给排水管网设计的地区是南方某小城镇，该地区自北向南倾斜，地形比较平坦，城区中部处有一条铁路将城区分为南北两个区域，城区南部有一条自西向东流动的河流，城区分为三个区域，设计人口约为12.2万人，用户要求的最小服务水头为20.00m。

此外，一区有2个工厂和1个火车站，二区有1个工厂，三区有1个医院和1个公园。

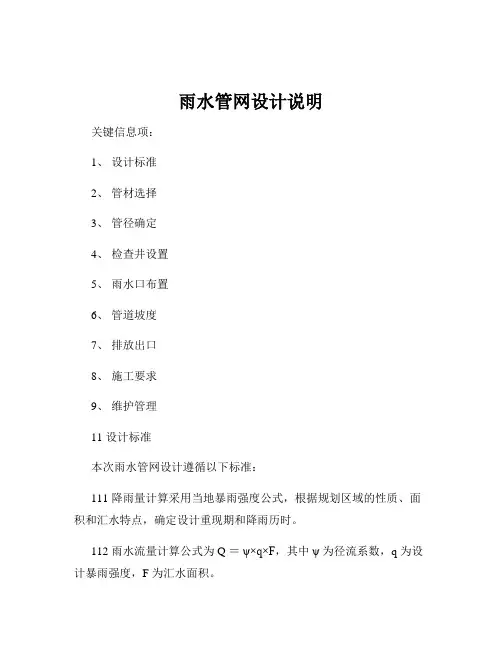

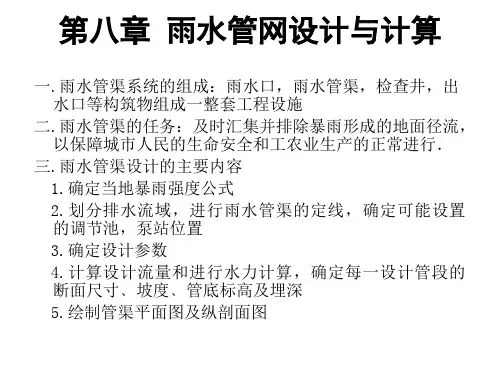

雨水管网设计说明关键信息项：1、设计标准2、管材选择3、管径确定4、检查井设置5、雨水口布置6、管道坡度7、排放出口8、施工要求9、维护管理11 设计标准本次雨水管网设计遵循以下标准：111 降雨量计算采用当地暴雨强度公式，根据规划区域的性质、面积和汇水特点，确定设计重现期和降雨历时。

112 雨水流量计算公式为 Q ＝ψ×q×F，其中ψ 为径流系数，q 为设计暴雨强度，F 为汇水面积。

113 设计应满足区域内雨水排放要求，确保在设计重现期内不发生内涝。

12 管材选择121 考虑到管材的强度、耐久性、密封性和经济性等因素，本次设计选用以下管材：钢筋混凝土管：适用于管径较大、埋深较深的管道，具有较高的强度和承载能力。

高密度聚乙烯（HDPE）管：适用于管径较小、施工条件复杂的区域，具有重量轻、耐腐蚀、安装方便等优点。

122 管材的质量应符合国家相关标准和规范的要求，具备相应的检测报告和合格证书。

13 管径确定131 根据雨水流量计算结果，结合管道敷设坡度和充满度要求，合理确定管径。

132 管径的选择应考虑远期发展需求，适当预留一定的余量。

133 对于重要路段和汇水面积较大的区域，管径应适当加大，以提高排水能力。

14 检查井设置141 检查井的设置应根据管道走向、管径变化、转弯、分支等情况合理布置。

142 检查井间距一般不宜大于 40 米，在管道交汇处、转弯处应增设检查井。

143 检查井采用砖砌或混凝土结构，井内设置爬梯，井盖应具备防盗、防坠落功能。

15 雨水口布置151 雨水口应布置在道路两侧的低洼处，间距一般为 25 50 米。

152 雨水口形式可采用平箅式、立箅式或联合式，根据道路类型和排水要求选择。

153 雨水口连接管管径不宜小于 300 毫米，坡度不小于 1%。

16 管道坡度161 管道坡度应根据管径大小、管材材质和地面坡度等因素确定，一般不小于 03%。

162 在满足排水要求的前提下，尽量减小管道坡度，以降低工程造价。

湖北工程学院给排水管网设计书初步设计康晨2014-11-15目录第一部分原始资料1.2 资料分析 (2)第二部分给水设计1 水厂和水源选址 (4)2 给水管网定线说明 (4)2.1本给水管网图纸特别说明 (4)3 基础数据计算说明 (4)4 清水池的计算 (5)5 给水管网平差计算 (6)6 给水管网的设计水泵扬程 (10)7 给水管网的消防校核 (10)8 给水管网的事故校核 (10)第三部分污水设计1 污水厂的选址和排入污水管网的水质要求说明 (15)2 污水管道排布敷设说明 (15)3 本污水管网的特别说明 (16)4 基础数据计算 (16)5.污水管网的设计流量计算表说明 (17)第四部分雨水设计1 管道敷设说明 (19)2 本雨水设计特别说明 (19)3 雨水管网基础计算 (20)4 雨水管网计算表及内容说明 (21)第五部分附表 (22)第六部分设计总结 (24)一、设计原始资料（1）城区平面图1张（电子版）（2）城区及人口情况：该城区为广东省某大城市的一个城区，位于珠江的下游。

设计人口数为15万。

城区生活用水的最小要求服务水头为40m。

（3）火车站污水量为320 m3/d，均匀排出。

（4）城区工业企业分布及用水量情况见表1。

表1表2 居住区用水量百分数（5）城市自然状况①城区土壤种类为粘质土。

地下水水位深度为15m。

年降水量为936mm。

城市最高温度为42℃，最低温度为0.5℃，年平均温度为20.4℃。

夏季主导风向为南风，冬季主导风向为北风和东北风。

②城区中各类地面与屋面的比例（%）见表2。

表1.2①河流历史最高洪水位为90m，97%保证率的枯水位为80m；常水位为85m。

最大流量为3500m3/s，97%保证率的枯水期流量为120m3/s，多年平均流量为680m3/s。

流速为1.5~5.2m/s。

最低水位时河宽64m。

河水水温最高为30℃，最低为2℃。

②设计暴雨强度公式为：2154（1+0.55lgP）（t+8）0.68t=t1+mt2m=2 t1=10min1.2资料分析本管网设计的地点是广东省某大城市的一个城区，设计人口为15万人。

前言水是人类生活、工农业生产和社会经济发展的重要资源，科学用水和排水是人类社会发展史上最重要的社会活动和生产活动内容之一。

特别是在近代历史中，随着人类居住和生产的程式化进程，给水排水工程已经发展成为城市建设和工业生产的重要基础设施，成为人类生命健康安全和工农业科技与生产发展的基础保障。

给水排水系统是为人们的生活、生产、和消防提供用水和排除废水的设施的总称。

它是人类文明进步和城市化聚集居住的产物，是现代化城市最重要的基础设施之一，是城市社会文明、经济发展和现代化水平的重要标志。

尤其是在面临全球水资源极其缺乏的今天，给排水管网的作用显得尤为重要。

由于城市给排水系统在新的时期赋予了新的内涵，与人们的生产和生活息息相关。

看似平凡的规划设计却有着不平凡的现实意义，在满足规范和其它技术要求的条件下，根据城市的具体情况，科学规划设计城市给排水管网系统是一个非常重要的课题。

课程设计是学习计划的一个重要的实践性学习环节，是对前期所学基础理论、基本技能及专业知识的综合应用。

通过课程设计调动了我们学习的积极性和主动性，培养我们分析和解决实际问题的能力，为我们走向实际工作岗位，走向社会打下良好的基础。

本设计为玉树囊谦县香达镇给排水管道工程设计。

整个设计包括三大部分:给水管网设计、排水管网设计。

给水管网的设计主要包括管网的定线、流量的设计计算、清水池容积的确定、管网的水力计算、管网平差和消防校核。

排水管网设计主要包括排水管网定线、设计流量计算和设计水力计算。

目录第一章设计任务书 (4)第二章给水管网设计说明与计算 (6)2.1给水管网的设计说明 (6)2.1.1 给水系统的类型 (6)2.1.2 给水管网布置的影响因素 (6)2.1.3 管网系统布置原则 (7)2.1.4 配水管网布置 (7)2.2给水管网设计计算 (8)2.2.1 设计用水量的组成 (8)2.2.2 设计用水量的计算 (8)2.2.3 管网水力计算 (12)2.3二级泵站的设计 (20)2.3.1 水泵选型的原则 (20)2.3.2 二级泵站流量计算 (21)2.3.3二级泵站扬程的确定 (21)2.3.4 水泵校核 (22)第三章排水管网设计说明与计算 (23)3.1排水系统的体制及其选择 (23)3.2排水系统的布置形式 (24)3.3污水管网的布置 (24)3.4污水管道系统的设计 (24)3.4.1 污水管道的定线 (24)3.4.2 控制点的确定 (25)3.4.3 污水管道系统设计参数 (25)3.4.4 污水管道上的主要构筑物 (26)3.5污水管道系统水力计算 (27)3.5.1 污水流量的计算 (27)3.5.2 集中流量计算 (27)3.5.3 污水干管设计流量计算 (27)3.5.4 污水管道水力计算 (29)3.6管道平面图及剖面图的绘制 (31)3.6.1 管道平面图的绘制 (34)3.6.2 管道剖面图的绘制 (35)结论 (35)总结与体会 (36)参考文献 (37)第一章设计任务书一、设计题目囊谦县香达镇给水排水管网工程设计。

一排水管网设计说明书11总论11.1 设计依据11.2 城市概况原始资料11.3 设计原则31.4 设计范围和任务32方案选择和确定32.1 排水体制的确定32.2 工业废水与城市排水系统的关系选择42.3 污水处理方式的选择53污水管网工程设计63.1 污水管网定线63.2 污水设计流量93.3 污水管道的水力计算123.4 污水管道水力计算成果183.5 污水管网工程量统计194雨水管网工程设计194.1 雨水管网定线194.2 雨水设计流量204.3 雨水管道的水力计算234.4 雨水管道水力计算成果254.5 雨水管道工程量统计255结论25附：一张A3总平面布置图27二排水管网设计计算书271污水管道设计计算271.1 污水设计流量公式271.2 计算举例291.3 街区编号及面积计算291.4 居住区生活污水设计流量计算301.5 工业污水设计流量和工业企业生活污水及淋浴污水设计流量计算311.6 污水管道水力计算321.7 污水厂规模的确定432 雨水管水力计算432.1 暴雨强度公式432.2 雨水管渠设计重现期432.3 雨水管渠的降雨历时442.4 径流系数442.5 雨水管道一般规定452.6 划分设计管段和汇水面积、汇水面积编号462.7 雨水管道设计流量和水力计算47三个人体会49四参考书籍50一排水管网设计说明书1总论1.1设计依据1.1.1主要规范(1)《城市排水工程规划规范》(GB50318-2000)，国家质量技术监督局、建设部(2)《室外排水设计规范》(GB50014-2006)，国家计委、建设部(3)《泵站设计规范》(GB/T50265-97)，国家质量技术监督局、建设部1.1.2主要标准(1)《污水综合排放标准》(GB8978-1996)(2)《污水排入城市下水道水质标准》(CJ3082-1999)1.1.3参考书籍(1)《水泵机水泵站》（第四版）(1998年）中国建筑工业出版社姜乃昌主编(2)《给水排水设计手册(1、5)》（第二版）(2000年) 中国建筑工业出版社(3)《给水排水工程快速设计手册(2、5)》（第一版）(1996年) 中国建筑工业出版社(4)《全国通用给水排水标准图集(S1、S2)》(1996年) 中国建筑标准设计研究所(5)《水工业工程设计手册水工业工程设备》（第一版）(2000年)聂梅生主编(6)《排水工程》（上册，第四版）(1999年) 中国建筑工业出版社孙慧修主编1.2城市概况原始资料(1)城市（包括工业区）总平面图一张，比例为1：10000，等高线间距1m。

一排水管网设计说明书.................................................................................... 错误!未定义书签。

1总论................................................................................................................... 错误!未定义书签。

1.1 设计依据.............................................................................................. 错误!未定义书签。

1.2 城市概况原始资料.............................................................................. 错误!未定义书签。

1.3 设计原则.............................................................................................. 错误!未定义书签。

1.4 设计范围和任务.................................................................................. 错误!未定义书签。

2方案选择和拟定............................................................................................... 错误!未定义书签。

2.1 排水体制的拟定.................................................................................. 错误!未定义书签。

排水雨水管网设计计算说明书精编W O R D版 IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】仲恺农业工程学院实践教学给水排水管网工程综合设计——排水管网计算书（2013—2014 学年第二学期）班级给排1x1姓名 xxx学号 201210524125设计时间 ~ 2014.7.3指导老师 xxxxxxxxxxxxxxx成绩城市建设学院目录1 设计原始资料 (1)1.1 城镇概况 (1)1.2 气候情况 (1)1.3 排水情况 (1)2 排水管段设计流量计算 (1)2.1 污水管道的布置 (1)2.2 居民生活污水计算 (2)2.3 街坊面积总面积计算 (2)2.4集中用户污水计算 (4)2.5面积比流量计算 (4)2.6 污水干管设计流量 (5)2.7污水管网主干管水力计算 (6)3 管道总平面图及纵剖面计算成果图绘制 (8)4 污水设计总结 (8)5 雨水管段设计流量计算 (9)5.1 主要设计参数 (9)5.2 各设计管段的设计流量 (9)5.3 计算步骤 (10)5.4 雨水管网主干管水力计算 (10)5.5 雨水设计总结 (11)1 设计原始资料1.1 城镇概况A 城市位于我国华南地区，该城市是广东省辖县级市，自然资源丰富，交通便利。

市区地势平坦，主要建在平原上，城市中间以铁路为界，分为两个生活区：Ⅰ区和Ⅱ区。

均有给水排水设备，自来水普及率100%。

1.2 气候情况① 市内多年来的极端高温38.7℃，每年6～8月份的气温最高。

而到了冬季（12～2月）温度较低，多年来的极端低温为0℃。

② 年平均相对湿度为65%，春季湿度大，约为65～90%；③ 雨季集中在4～9月份，这段时间的降雨量占全年降雨量的80%以上，4～9月份为受热带气旋影响的主要时段，降雨量大，多出现暴雨，年平均降雨量为1930mm ，多集中在6-9月，占全年降雨量的70%。

3雨水管道设计计算3．1雨水排水区域划分及管网布置3.1.1 排水区域划分该区域最北端有京杭大运河，中部有明显分水线。

因此以明远路为分界线，明远路以北雨水排入大运河，以南地区雨水排入中部水体。

这样划分有利于减小雨水管线长度和管道，并且可以缩小管径，提高经济效益。

3.1.2 管线布置根据该地区水体及地势特点，雨水管道为正交式布置，沿水体不设主干管，雨水通过干管直接排入水体。

一些距水体较近的街区的雨水直接以地表径流的方式直接流入水体。

明远路以北区域雨水干管的走向为自南向北；以南地区部分干管走向为自南向北，部分为自北向南，个别自南北汇入中间，具体流向根据水体所在位置确定。

具体如图3所示。

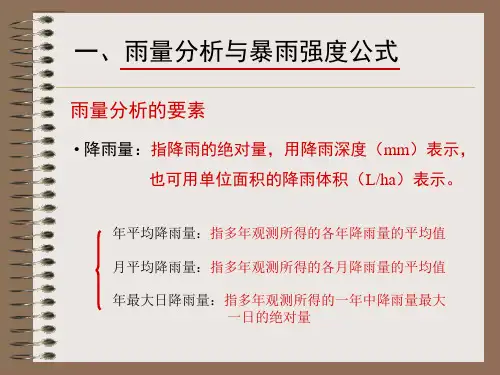

3．2雨水流量计算图3雨水管道平面布置（初步设计）3.2.1 雨量分析要素a)降雨量指一定时段降落在某一点或某一面积上的水层深度，其计量单位以mm 计。

也可用单位面积上的具体及（L/ha）表示[9]。

b)降雨历时指一次连续降雨所经历的时间，可以指全部降雨时间，也可以指其中某个个别的连续时段，其计量以min或h计，可从自记雨量记录纸上读取。

c)暴雨强度指某一连续降雨时段内的平均降雨量，用i表示Hit=(3-1)式中，i——暴雨强度(mm/min)；H——某一段时间内的降雨总量（mm）；t——降雨时间(min)。

在工程上常用单位时间内单位面积上的降雨体积q表示。

d)降雨面积指降雨所笼罩的面积。

单位为公顷(ha)雨水管渠的收集并不是整个降雨面积上的雨水，雨水管渠汇集雨水的地面面积称为汇水面积。

每根管段的汇水面积如下表所示：表7 汇水面积计算表：管道编号管道长度（m）本段汇水面积编号本段汇水面积(ha)传输汇水面积(ha)总汇水面积(ha)5～4230.7656 6.670 6.67 4～3153.84578 6.6714.67 3～2230.7658、5918.6814.6733.35 2～1153.8466、691233.3545.356～7192.36511.86011.86 9～8230.76538.1508.15 8～7153.84549.788.1517.93 16～10230.7660（3）、61（3）8.1508.15 10～11115.3861（4） 5.938.1514.08 11～12153.8460（4）、6222.9714.0837.05 12～13192.350(2)、52(2)10.6237.0547.67 13～14230.7650(1)、50（2）10.6247.6758.29 14～15230.7646(2)21.3458.2979.63 17～18115.3861（1）、（2）11.86011.86 18～19269.2260（1）、（2） 4.4411.8616.3 19～20230.7647 5.1916.321.49 20～21230.7648、4914.2321.4935.72 21～22230.7645(2)10.2335.7245.95 23～24192.331(2)、329.4909.49 24～25153.8429、3011.129.4920.61 25～26153.8426、2719.3420.6139.95 26～27153.846(2.2)、7（2.2)9.6739.9549.62 27～28173.076(2.1)、7(2.1)9.6749.6259.29 28～29173.076（1.2)、7(1.2)9.6759.2968.96 30～31192.324(2)、31（1）13.34013.34 31～32230.7624（1）、2814.8213.3428.16 32～33153.8422、2517.0428.1645.2 33～34153.844（4.2)、5（4）12.0645.257.26 34～35153.844（4.1)、5(3)12.0657.2669.32 35～36153.844（2.2）、5（2）12.0669.3281.38 37～38230.7620、2331.42031.42 38～39153.8418（2）、2128.2331.4259.65 39～40153.843（2）、4（3.2)13.6459.6573.29 40～41153.843(1)、4（3.1)13.6473.2986.93 41～42153.842(2)、4（1.2)12.5386.9399.46 43～44153.8418(1)12.45012.45 44～45153.841(3)8.8612.4521.31 45～4230.761(2)8.8621.3130.17 47～48269.2237 1.480 1.48 48～49192.335、3611.12 1.4812.6 49～50153.8433、347.4212.620.02 50～51153.849（1.2)、9（2.2) 5.9320.0225.95 51～52192.39(1.1) 2.9725.9528.92 52～53134.619(2.1) 2.9728.9231.89 53～54134.618(2） 4.6731.8936.56 55～56153.8438、3948.91048.91 56～57153.8411（2）、13（2)11.7848.9160.6957～58 134.61 11(1)、13（1）11.78 60.69 72.47 58～59 134.61 10（2）、12（2）12.67 72.47 85.14 60～61230.7640 22.23 0 22.23 61～62 203.838 41、42 31.13 22.23 53.36 62～63 203.838 15（3） 6.72 53.36 60.08 63～64 203.838 15（2） 6.72 60.08 66.8 65～66 203.838 43、44 49.06 0 49.06 66～67 203.83816(3)、17（3）16.85 49.06 65.91 67～68 203.838 16（2）、17（2）16.8565.9182.76e) 暴雨强度频率和重现期 指定暴雨强度出现的可能性一般不是预知的。

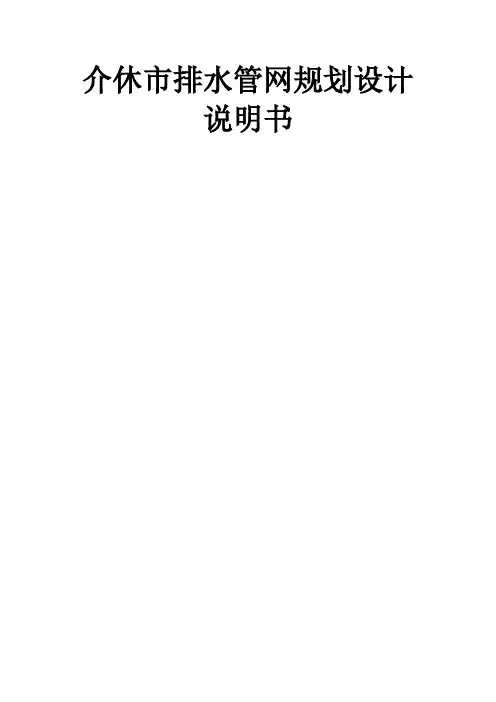

介休市排水管网规划设计说明书目录第一章总则 (2)1.1 规划依据1.2 规划原则1.3 采用相关规范及标准1.4 主要设计资料第二章规划年限、范围、目标 (3)2.1 规划期限2.2 规划范围2.3 规划目标2.4 规划内容第三章污水系统服务范围 (4)第四章排水体制 (4)4.1 排水体制比选4.2 排水体制确定第五章污水流量 (6)污水量预测第六章污水系统布局 (8)6.1 管网布局原则6.2 系统布局——管道布置第七章污水管渠 (9)7.1 断面选择7.2 管材比选7.3 管道计算7.4 管道敷设第八章设计自评 (13)附表：街区面积 (14)污水主、干管设计流量计算表 (15)污水管网主、干管的水力计算表 (16)第一章总则1.1 规划依据1、《中华人民共和国城乡规划法》，2008年1月1日2、《城市规划编制办法》，2006年4月1日3、《城市规划编制办法实施细则》，建规〖1995〗333号4、《中华人民共和国环境保护法》，1989年12月；5、《中华人民共和国水法》，2002年10月1日6、《中华人民共和国水污染防治法》，2008年6月1日7、《介休市城市总体规划》（2004－2020年）8、《介休市城市道路专项规划》1.2 规划原则1、合法性原则：即编制的《专项规划》应符合国家及各级地方人民政府的有关法律、法规、政策、规定的要求，符合总体规划的要求。

2、合理性原则：污水专项规划是城市总体规划的深入和继续，应以城市总体规划为主要依据，与城市总体规划协调一致。

3、应以《介休市城市总体规划》为主要依据，从全局出发，正确处理城镇、工业与农业之间，集中与分散、处理与利用、近期与远期的关系，使规划方案切实保护环境，技术先进，经济合理，安全适用。

4、应根据城镇和工业企业规划、当地降雨情况和排放标准、原有排水设施、污水处理和利用情况、地形和水体等条件，综合考虑确定排水体制。

5、贯彻节省投资、节约能源和保护环境的基本方针，充分利用现有设施和现有管道。

5 雨水管网设计说明5．1 雨水量计算（1）暴雨强度公式我国常用的暴雨强度公式为：()()nb t Pc A q ++=lg 11671……………………（式5—1）式中 q —— 设计暴雨强度（L/s ·ha ） P —— 设计重现期（a ） t —— 降雨历时（min ）A1、c 、b 、n —— 地方参数，根据统计方法计算确定。

根据所处地区分别选用不同的暴雨强度公式，经过查表的本设计地区杭州的暴雨强度公式为：()()686.0403.6lg 736.71200.1770++=t P q ………………………………（式5—2）重现期：一般地区重现期为0.5～3年，重要地区3～5年，本设计地区取值为1年 降雨历时：21mt t t +=………………………………………………………（式5—3）.(min)602iiv L t ∑=…………………………………………………（式5—4） 式中 t —— 设计降雨历时（min ）t1 —— 地面集水时间（min ），取5～15min ，本设计地区取值为15 min t2 —— 管渠内雨水流行时间（min ）m —— 折减系数，暗管取2，明渠取1.2，本设计都为暗管，即取值为2 L —— 设计断面上游各管道的长度（m ） V —— 上游各管道中的设计流速（m/s ）（2）径流系数ψ计算通常根据排水流域内各类地面的面积数或所占比例，采用加权平均法计算出该排水流域的平均径流系数。

也可根据规划的地区类别，采用区域综合径流系数，av ψ=0.515（3）实际地面径流量即雨水管渠设计流量Q 计算按推理公式：qFQ ψ=………………………………………………（式5—5） 式中 Q ——计算汇水面积的设计最大径流量，亦即要排除的雨水设计流量（L/S ）q ——雨峰时段内的平均设计暴雨强度[(L/S) /2hm ]ψ——径流系数F ——计算汇水面积（2hm ）把（式5-2）、（式5-3）和av ψ=0.515代入（式5-5）得 ∑∈+++=ik k i i F t Q 515.0)403.6215()1lg 736.71(200.1770686.02…………………………………（式5—6）式中Q i ——管段的设计流量（L/s ） t2i ——管段i 的计算流经时间（min ） Fk ——管段i 上游各集水面积（2hm ）5．2 雨水管网定线（分散排放和集中排放相结合）（1）充分利用地形，就近排入水体。

雨水管网计算书设计步骤：1、雨水量计算（1）暴雨强度公式：11号-永安暴雨强度公式()()741.0279.8lg 537.01271.2251++=t P q式中 q —— 设计暴雨强度（L/s ·ha ）；P —— 设计重现期（a ）；t —— 降雨历时（min ）；重现期：为1年，即P=1a降雨历时：21mt t t +=式中 t —— 设计降雨历时（min ）；t1 —— 地面集水时间（min ），取10min ；t2 —— 管渠内雨水流行时间（min ）；m —— 折减系数，取2。

（2）径流系数计算：根据规划的地区类别，采用区域综合径流系数，城区取0.6，大面积绿地取0.5。

2、雨水管网定线：（1）充分利用地形，就近排入水体。

雨水管渠应尽量利用自然地形坡度布置，要以最短的距离靠重力流将雨水排入附近的池塘、河流、湖泊等水体中。

在每一排水流域内，结合建筑物及雨水口分布，充分利用各排水流域内的自然地形，布置管道，使雨水以最短距离靠重力流就近排入水体。

在总平面图上绘出各流域的主干管、干管和支管的具体位置。

在图上对管道及划分的面积进行编号，见附后图。

（2）出水口布置：由于河流穿过城市，根据地型的变化，在河道两旁设分散式出水口，按就近原则把管道划分到各个出水口出。

3、划分设计管段：把两个检查井之间流量不变且预计管径和坡度也不变的管段定为设计管段。

对于长度大于350米以上的路段，划分2～3个设计管段，流量变化大、拐弯处设置检查井对管道划分。

设计管段检查井从上游往下游依次编号。

4、汇水面积划分：各设计管段汇水面积的划分应结合地形坡度、汇水面积的大小以及雨水管道布置等情况进行划定。

地形较平坦时，按就近排入附近雨水管道的原则划分；地形坡度较大时，按地面雨水径流的水流方向划分。

并将每块面积进行编号，计算其面积并将数值标注在图上。

见附后图。

5、管段设计流量及管道水力计算：列表进行雨水干管的水力计算，求得各设计管段的设计流量。

仲恺农业工程学院实践教学给水排水管网工程综合设计——排水雨水管网计算书（2013 —2014 学年第学期）班级给排水科学与工程121班姓名李子恒学号************设计时间2014.6.20 ~ 2014.7.5指导老师刘嵩孙洪伟成绩城市建设学院目录1 设计原始资料 ..................................... 错误!未定义书签。

1.1 城镇概况...................................... 错误!未定义书签。

1.2 气候情况...................................... 错误!未定义书签。

1.3城市排水情况.................................. 错误!未定义书签。

1.4相关设计规范.................................. 错误!未定义书签。

2. 排水管段设计流量计算 (1)2.1 污水管道的布置 (1)2.2 民生活污水设计流量计算........................ 错误!未定义书签。

2.3 街坊面积和总面积计算.......................... 错误!未定义书签。

2.4 面积比流量计算................................ 错误!未定义书签。

2.5 污水干管设计流量计算.......................... 错误!未定义书签。

2.6 污水管网主干管水力计算........................ 错误!未定义书签。

3 雨水管段设计流量计算 ............................. 错误!未定义书签。

3.1 主要设计参数.................................. 错误!未定义书签。

3.2 各设计管段的设计流量.......................... 错误!未定义书签。

排水管网设计说明书排水管网课程设计说明书专业课2022-07-1611:12:40阅读1237评论0字体大小：大、中、小订阅目录前言第一章设计规范第一节设计任务1原因2必要性3设计任务第二节设计数据1概述2气象数据3地质数据4水文数据5.有关工程情况的资料第三节设计依据第四节排水体制的确定1.依据2.组合式和分离式排水系统的比较3结论（排水系统的选择）第五节污水管道系统设计1.布置原则2.污水厂及出水口选址论证3流域4区工业废水处理方案5管道系统布置方案6河流穿越构筑物方案及布置7设计参数确定8水力计算结果第六节排洪沟的设计说明第七节管道材料接口。

基础和辅助结构1管2接口形式3管道基础4.排水管渠系统上的附属构筑物4.1检查井4.2雨水口4.3倒虹管4.4出水口第八节污水厂面积计算及外轮廓确定第二章设计计算前言根据批准的城镇、工业区、居民点总体规划和排水工程专业规划，正确处理城镇工业与农业、城镇化与非城镇化、集中与分散、排放与利用、近期与远期的关系，从全局出发，根据规划年限、项目规模、经济效益、社会效益和环境效益。
