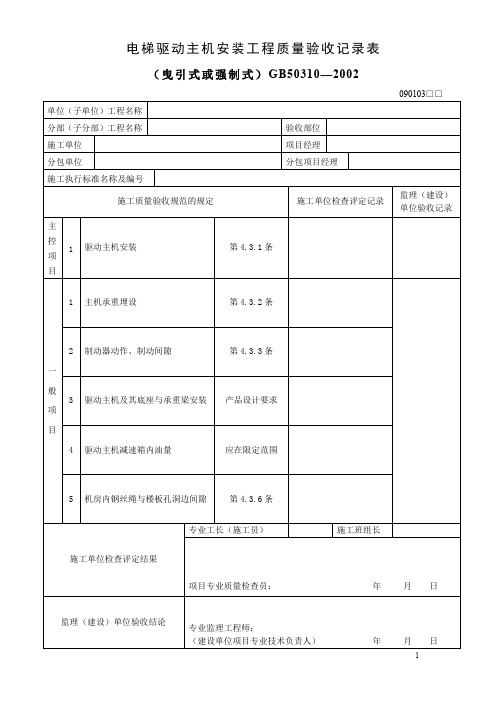

表V.1.3 电梯驱动主机分项工程质量验收记录表

电梯驱动主机安装工程质量验收记录表（曳引式或强制式）GB50310—2002
说明
090103
主控项目
1、符合第4.3.1条规定。

紧急操作装置动作必须正常。

可拆卸的装置必须置于驱动主机附近易
接近处，紧急救援操作说明必须贴于紧急操作时易见处。

试操作和观察检查，检查试运行记录。

一般项目
1、符合第4.3.2条规定。

当驱动主机承重梁需埋人承重墙时，埋人端长度应超过墙厚中心至少
20mm，且支承长度不应小于75mm，尺量检查。

检查施工记录。

2、制动器动作应灵活，制动间隙调整应符合设计要求。

试操作和塞尺检查。

3、驱动主机、驱动主机底座与承重梁的安装应符合产品设计要求。

观察及尺量检查。

4、驱动主机减速箱（如果有）内油量应在油标所限定的范围内。

观察和尺量检查。

5、机房内钢丝绳与楼板孔洞边间隙应为20～40mm，通向井道的孔洞四周应设置高度不小于50mm
的台缘。

观察和尺量检查。

检查后形成施工记录。

验收时可检查施工记录或试运行操作检查。

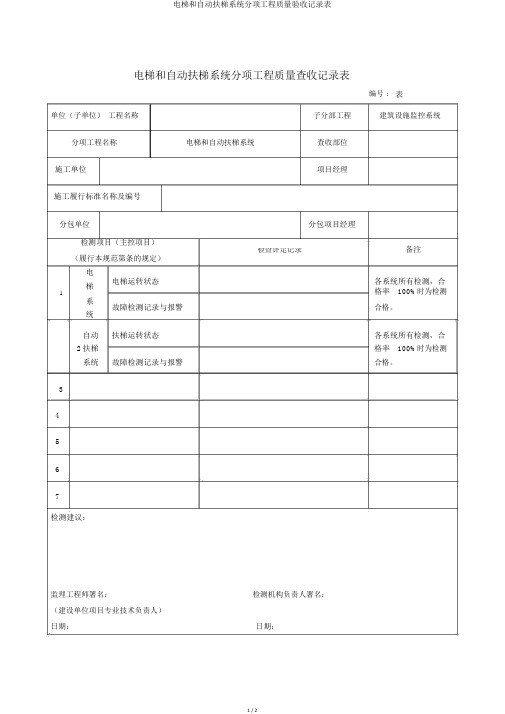

电梯和自动扶梯系统分项工程质量查收记录表
编号 : 表
单位（子单位）工程名称子分部工程建筑设施监控系统
分项工程名称施工单位电梯和自动扶梯系统查收部位
项目经理
施工履行标准名称及编号
分包单位分包项目经理
检测项目（主控项目）
备注
检查评定记录
（履行本规范第条的规定）
电
电梯运转状态各系统所有检测，合梯
格率100%时为检测1
系
故障检测记录与报警合格。

统
自动扶梯运转状态各系统所有检测，合2扶梯格率100%时为检测系统故障检测记录与报警合格。

3
4
5
6
7
检测建议：
监理工程师署名：检测机构负责人署名：
（建设单位项目专业技术负责人）
日期：日期：。

电梯安装工程设备进场质量验收记录表
电梯安装土建交接质量验收记录表
电梯驱动主机安装工程质量验收记录表（曳引式或强制式）GB 50310－2002
电梯导轨安装工程质量验收记录表
电力液压电梯门系统安装工程质量验收记录表
电梯轿厢及对重安装工程质量验收记录表GB 50310－2002
电梯安全部件安装工程质量验收记录表GB 50310－2002
电梯悬挂装置、随行电缆、补偿装置安装工程质量验收记录表
GB 50310－2002
电梯电气装置安装工程质量验收记录表GB 50310－2002
电梯整机安装工程质量验收记录表GB 50310－2002
电梯液压系统安装工程质量验收记录表GB 50310－2002
液压电梯悬挂装置、随行电缆质量验收记录表
GB 50310－2002
液压电梯整机安装质量验收记录表GB 50310－2002
自动扶梯、自动人行道设备进场质量验收记录表
GB 50310－2002
自动扶梯、自动人行道土建交接检验质量验收记录表
GB 50310－2002
自动扶梯、自动人行道整机安装质量验收记录表
GB 50310-2002
电梯安装工程质量预控
页脚内容566。

电梯分部工程质量验收记录表090100□□监督号: 郑电质监号（）GB50310-2002 090200□□工程名称西平县文化路怡苑综合楼安装地点西平县文化路与工交路交叉口监理（建设）单位驻马店市银基工程建设监理有限公司监理工程师/项目负责人赵焕朝检验结果合格不合格合同号梯号安装单位AH0803044 L1 开封电梯销售服务中心合格AH0803044 L2 开封电梯销售服务中心合格AH0803044 L3 开封电梯销售服务中心合格AH0803044 L4 开封电梯销售服务中心合格AH0803044 L5 开封电梯销售服务中心合格AH0803044 L6 开封电梯销售服务中心合格验收结论监理（建设）单位（盖章）总监理工程师：（项目负责人）年月日驻马店市工程质量监督站监制电梯工程质量验收记录表090100□□监督号: 郑电质监号（）GB50310-2002 090200□□工程名称西平县文化路怡苑综合楼安装地点西平县文化路与工交路交叉口产品合同号/安装合同号AH0803044 梯号东单元南梯安装单位开封电梯销售服务中心项目负责人田永军监理（建设）单位驻马店市银基工程建设监理有限公司监理工程师/项目负责人赵焕朝序号分项工程名称检验结果合格不合格1 电梯安装设备进场合格2 电梯安装土建交接合格3 电梯驱动主机安装合格4 电梯导轨安装合格5 电梯门系统安装合格6 电梯轿厢及对重安装合格7 电梯安全部件安装合格8 电梯悬挂装置、随行电缆、补偿装置安装合格9 电梯电气装置安装合格10 电梯整机安装合格验收结论参加验收单位安装单位（盖章）监理（建设）单位（盖章）项目负责人：田永军年月日监理工程师：（项目负责人）年月日驻马店市工程质量监督站监制电梯安装工程质量报验申请表工程名称：西平县文化路怡苑综合楼编号：致：驻马店市银基工程建设监理有限公司我单位已完成了设备进场，现报上该工程报验申请表，请予以审查和验收。

承包单位（章）：开封电梯销售服务中心项目经理：田永军日期：审查意见：项目监理机构：总/专业监理工程师：日期：电梯安装工程设备进场质量验收记录表 090100□□监督号: 驻电质监号（）GB50310-2002 090200□□工程名称西平县文化路怡苑综合楼安装地点西平县文化路与工交路交叉口产品合同号/安装合同号AH0803044 梯号电梯供应商曼斯顿电梯（浙江）有限公司代表吕然安装单位开封电梯销售服务中心项目负责人田永军监理（建设）单位驻马店市银基工程建设监理有限公司监理工程师/项目负责人赵焕朝执行标准名称及编号电梯工程施工质量验收规范GB50310-2002施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目1随机文件必须包括1、土建布置图。

分部(子部)工程质量验收记录表和设备安装等分部工程有关安全及功能的检验和抽样检测结果应符合有关规定；观感质量验收应符合要求。

分项工程质量的验收均应在施工单位检查评定的基础上进行，参加验收的各方人员应具备规定的专业技术资格。

分项工程质量验收记录注：分项工程质量验收合格应符合：所含的检验批均应符合合格质量的规定：所含的检验批的质量验收记录应完整。

分项工程质量的验收均应在施工单位自行检查评定的基础上进行，参加验收的各方人员应具备规定的专业技术资格。

设备进场验收报验申请表Array工程名称：鑫顺天成商住楼1#楼编号：电梯安装工程设备进场质量验收记录表GB 50310-2002分项工程质量验收记录注：分项工程质量验收合格应符合：所含的检验批均应符合合格质量的规定：所含的检验批的质量验收记录应完整。

分项工程质量的验收均应在施工单位自行检查评定的基础上进行，参加验收的各方人员应具备规定的专业技术资格。

土建交接检验报验申请表Array工程名称：鑫顺天成商住楼1#楼编号：电梯安装土建交接质量验收记录表GB 50310-2002分项工程质量验收记录注：分项工程质量验收合格应符合：所含的检验批均应符合合格质量的规定：所含的检验批的质量验收记录应完整。

分项工程质量的验收均应在施工单位自行检查评定的基础上进行，参加验收的各方人员应具备规定的专业技术资格。

驱动主机安装报验申请表Array工程名称：鑫顺天成商住楼1#楼编号：电梯驱动主机安装工程质量验收记录表（曳引式或强制式）GB 50310-2002分项工程质量验收记录注：分项工程质量验收合格应符合：所含的检验批均应符合合格质量的规定：所含的检验批的质量验收记录应完整。

分项工程质量的验收均应在施工单位自行检查评定的基础上进行，参加验收的各方人员应具备规定的专业技术资格。

导轨安装报验申请表Array工程名称：鑫顺天成商住楼1#楼编号：电梯导轨安装工程质量验收记录表GB 50310-2002分项工程质量验收记录注：分项工程质量验收合格应符合：所含的检验批均应符合合格质量的规定：所含的检验批的质量验收记录应完整。
