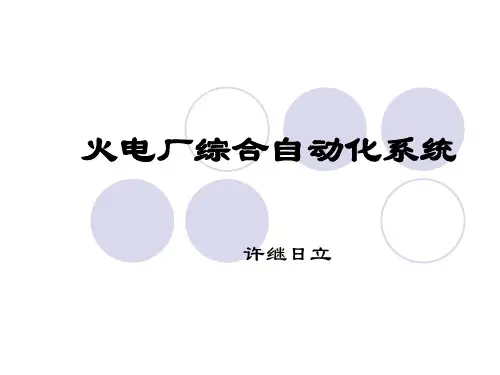

火电厂综合自动化系统许继日立一、火电厂自动化系统构成火电厂自动化系统一般由以下几部分构成:1、厂级监控信息系统SIS2、电厂管理信息系统MIS3、远动系统4、继电保护及故障信息管理子站5、数据采集与监视控制系统SCADA6、机组分散控制系统DCS、火电厂自动化系统构成故障信息主站电力调度口动化系统EMS能量管理系统故障信息子系统保护定值管理、保护富总和菽障录波管理与分析升压站UPS系统升压站直流系统开关站保护开关站录波系统网控、电能计量录波等提供电源二组220/110V电池开关站设备保护开关站设备录波■■SCADA系统电能讣量系统远动系统级监控信息系统DCS系统升压站监控系统（NCS）机组单元厂用电系统.主要设备的状态和控制电气监控管理系统CMSE二、系统组成及功能1、厂级监控信息系统SIS全厂生产过程信息监视、统计和分析•厂级和机组性能计算分析和操作指导运行调度和机组之间负荷优化分配•设备状态监视和故障诊断机组和设备寿命管理二、系统组成及功能2、电厂管理信息系统MIS办公自动化管理子系统系统管理子系统财务管理子系统计划管理子系统燃料管理子系统设备管理子系统厂长查询决策子系统党群管理子系统教培管理子系统环保管理子系统劳动人事管理子系统安检管理子系统运行管理子系统生产技术管理子系统二、系统组成及功能3、远动系统电厂与调度之间的通讯监控功能①四遥功能②事件记录③统一时钟④规约转换DCS系统SADNCS系统开关站设备控制电能计量系统网络柜路由器交换机MODEM网络继电器室-远动屏DI/DO/AI/VO/交流釆样远动处理器1、系统组成及功能4、故障信息子系统①、显示设备实时状态②、保护事件实时通知、事件历史查询查询④、召唤定值⑤、保护对时省调（故障信息主站）i故障信息子站屏网络继电器室交换机/Fax Modem故障信息处理器网络继电器室开关站保护开关站设备保护电厂工程师主站工程师站计算机打卬机开关站录波系统开关站设备录波1、系统组成及功能5、数据采集与能量管理系统① 、数据采集（有功、无功、电流、电压、 相位、幅值）② 、电度量控制管理网络柜 路由器 交换机 MODEMDAS 、 SCADA 网络继电器室DCS 系统网 调二、系统组成及功能6、机组分散控制系统DCSDCS 系统是目前火电厂最大、功能最多的控制系统，包 括以下子系统数据采集系统DAS顺序控制系统>c锅炉炉膛安全监控FSSS 协调控制系统g矿气控理统Ms 灯电监管系EC二、系统组成及功能6、机组分散控制系统DCS火电厂的DCS系统涵盖了整个火电厂的一次、二次设备的监视、控制功能。

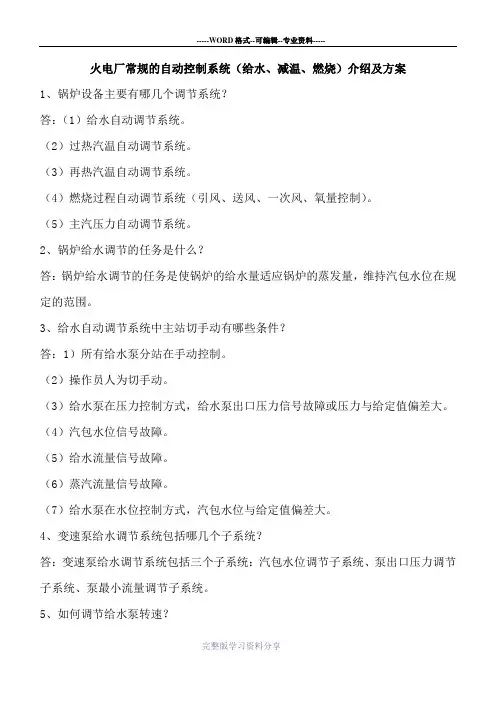

火电厂常规的自动控制系统（给水、减温、燃烧）介绍及方案1、锅炉设备主要有哪几个调节系统？答：（1）给水自动调节系统。

（2）过热汽温自动调节系统。

（3）再热汽温自动调节系统。

（4）燃烧过程自动调节系统（引风、送风、一次风、氧量控制）。

（5）主汽压力自动调节系统。

2、锅炉给水调节的任务是什么？答：锅炉给水调节的任务是使锅炉的给水量适应锅炉的蒸发量，维持汽包水位在规定的范围。

3、给水自动调节系统中主站切手动有哪些条件？答：1）所有给水泵分站在手动控制。

（2）操作员人为切手动。

（3）给水泵在压力控制方式，给水泵出口压力信号故障或压力与给定值偏差大。

（4）汽包水位信号故障。

（5）给水流量信号故障。

（6）蒸汽流量信号故障。

（7）给水泵在水位控制方式，汽包水位与给定值偏差大。

4、变速泵给水调节系统包括哪几个子系统？答：变速泵给水调节系统包括三个子系统：汽包水位调节子系统、泵出口压力调节子系统、泵最小流量调节子系统。

5、如何调节给水泵转速？答：汽动泵是通过电流、电压转换器与其电液调节系统连接来改变转速。

而电动给水泵是通过执行机构去控制液压联轴器的勺管位置，改变给水泵转速。

6、简述三冲量双回路给水调节系统的原理。

答：三冲量双回路给水调节系统中，调节器接受汽包水位、蒸汽流量和给水流量和三个信号，其中水位是主信号，任何扰动引起的水位变化，都会使调节器输出信号发生变化，改变给水流量，使水位恢复到给定值。

蒸汽流量信号是前馈信号，其作用是防止由于虚假水位而使调节器产生错误的动作，改善蒸汽流量扰动时的调节质量。

蒸汽流量和给水流量两个信号相配合，可消除系统的静差。

当给水流量变化时，测量孔板前后的差压变化反应很快，差压变化及时反应给水流量的变化，所以给水流量信号作为反馈信号，使调节器在水位还未变化时就可以根据前馈信号消除内扰，使调节过程稳定，起到稳定给水流量的作用。

7、测量信号接入调节器的极性是如何规定的？答：关于测量信号接入调节器的极性规定：当信号值增大时要求开大调节阀，该信号标“+；反之，当信号值增大时要求关小调节阀，该信号标以“-”号。

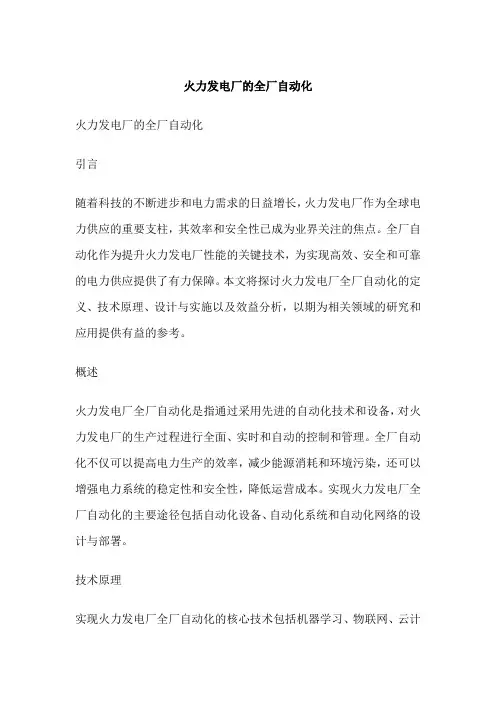

火力发电厂的全厂自动化火力发电厂的全厂自动化引言随着科技的不断进步和电力需求的日益增长，火力发电厂作为全球电力供应的重要支柱，其效率和安全性已成为业界关注的焦点。

全厂自动化作为提升火力发电厂性能的关键技术，为实现高效、安全和可靠的电力供应提供了有力保障。

本文将探讨火力发电厂全厂自动化的定义、技术原理、设计与实施以及效益分析，以期为相关领域的研究和应用提供有益的参考。

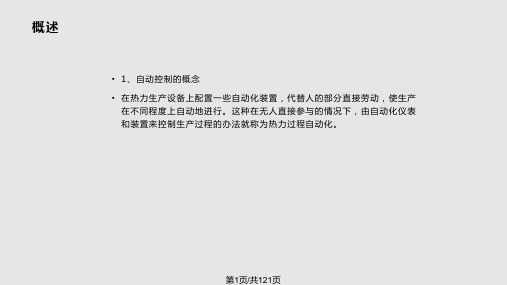

概述火力发电厂全厂自动化是指通过采用先进的自动化技术和设备，对火力发电厂的生产过程进行全面、实时和自动的控制和管理。

全厂自动化不仅可以提高电力生产的效率，减少能源消耗和环境污染，还可以增强电力系统的稳定性和安全性，降低运营成本。

实现火力发电厂全厂自动化的主要途径包括自动化设备、自动化系统和自动化网络的设计与部署。

技术原理实现火力发电厂全厂自动化的核心技术包括机器学习、物联网、云计算和大数据分析等。

通过机器学习技术，可以对发电设备的运行状态进行预测和诊断，提前发现并解决潜在问题，确保设备稳定运行。

物联网技术则可以将火力发电厂的各种设备、传感器和控制系统连接在一起，实现数据的实时采集、传输和处理。

云计算和大数据分析技术则可以对海量的数据进行存储和分析，为决策者提供全面、准确的数据支持。

设计与实施实现火力发电厂全厂自动化的设计和实施过程包括多个阶段。

首先，需要对火力发电厂的工艺流程和设备进行详细的分析和评估，确定自动化的目标和方案。

其次，需要选择合适的自动化设备和系统，如传感器、执行器、控制器和监控软件等。

同时，还需要建立自动化网络，将所有的设备和系统连接在一起，实现数据的互通和共享。

最后，需要对自动化系统进行调试和优化，确保其能够正常运行并达到预期的效果。

效益分析实现火力发电厂全厂自动化可以带来多方面的效益，包括经济效益、环保效益和安全效益。

经济效益方面，全厂自动化可以提高电力生产的效率，减少人力成本，提高企业的竞争力。

环保效益方面，全厂自动化可以减少能源消耗和环境污染，实现清洁生产。

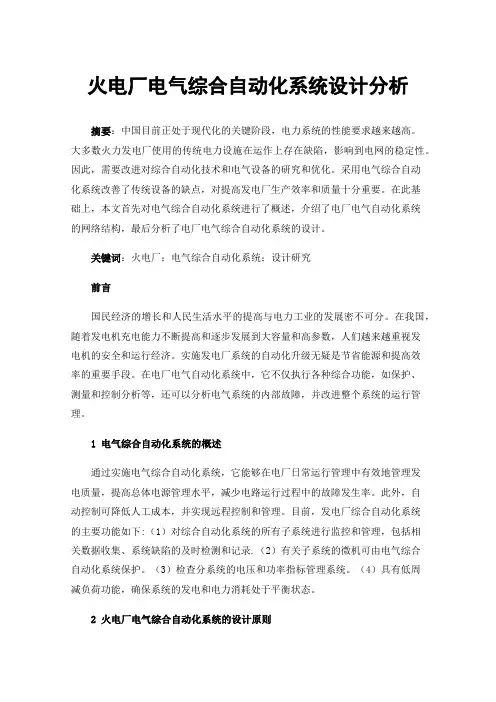

火电厂电气综合自动化系统设计分析摘要：中国目前正处于现代化的关键阶段，电力系统的性能要求越来越高。

大多数火力发电厂使用的传统电力设施在运作上存在缺陷，影响到电网的稳定性。

因此，需要改进对综合自动化技术和电气设备的研究和优化。

采用电气综合自动化系统改善了传统设备的缺点，对提高发电厂生产效率和质量十分重要。

在此基础上，本文首先对电气综合自动化系统进行了概述，介绍了电厂电气自动化系统的网络结构，最后分析了电厂电气综合自动化系统的设计。

关键词：火电厂；电气综合自动化系统；设计研究前言国民经济的增长和人民生活水平的提高与电力工业的发展密不可分。

在我国，随着发电机充电能力不断提高和逐步发展到大容量和高参数，人们越来越重视发电机的安全和运行经济。

实施发电厂系统的自动化升级无疑是节省能源和提高效率的重要手段。

在电厂电气自动化系统中，它不仅执行各种综合功能，如保护、测量和控制分析等，还可以分析电气系统的内部故障，并改进整个系统的运行管理。

1电气综合自动化系统的概述通过实施电气综合自动化系统，它能够在电厂日常运行管理中有效地管理发电质量，提高总体电源管理水平，减少电路运行过程中的故障发生率。

此外，自动控制可降低人工成本，并实现远程控制和管理。

目前，发电厂综合自动化系统的主要功能如下:（1）对综合自动化系统的所有子系统进行监控和管理，包括相关数据收集、系统缺陷的及时检测和记录.（2）有关子系统的微机可由电气综合自动化系统保护。

（3）检查分系统的电压和功率指标管理系统。

（4）具有低周减负荷功能，确保系统的发电和电力消耗处于平衡状态。

2火电厂电气综合自动化系统的设计原则基于分布式控制系统(DCS)并同时连接多个DCS系统组的整个发电厂的集成电气自动化系统。

对整个发电厂的数据集和控制系统平台的统一控制允许使用完整、分散、分布式和多层电磁自动化技术来满足集中管理和分散控制的要求。

发电厂供电系统分为网络自动化系统(NCS)和单元电子自动化系统(ECS)。
