《目录》摘要------------------------------------------------------------1 第1章绪论 (3)第2章运动设计 (4)第3章动力计算 (9)第4章主要零部件的选择 (18)第5章校核 (19)结束语 (21)参考文献…………………………………………………21.摘要设计机床得主传动变速系统时首先利用传动系统设计方法求出理想解和多个合理解。
根据数控机床主传动系统及主轴功率与转矩特性要求，分析了机电关联分级调速主传动系统的设计原理和方法。
从主传动系统结构网入手，确定最佳机床主轴功率与转矩特性匹配方案，计算和校核相关运动参数和动力参数。
本说明书着重研究机床主传动系统的设计步骤和设计方法，根据已确定的运动参数以变速箱展开图的总中心距最小为目标，拟定变速系统的变速方案，以获得最优方案以及较高的设计效率。
在机床主传动系统中，为减少齿轮数目，简化结构，缩短轴向尺寸，用齿轮齿数的设计方法是试算，凑算法，计算麻烦且不易找出合理的设计方案。
本文通过对主传动系统中三联滑移齿轮传动特点的分析与研究，绘制零件工作图与主轴箱展开图及剖视图。
第一章绪论（一）课程设计的目的《机械系统课程设计》课程设计是在学完本课程后，进行一次学习设计的综合性练习。
通过课程设计，使学生能够运用所学过的基础课、技术基础课和专业课的有关理论知识，及生产实习等实践技能，达到巩固、加深和拓展所学知识的目的。
通过课程设计，分析比较机械系统中的某些典型机构，进行选择和改进；结合结构设计，进行设计计算并编写技术文件；完成系统主传动设计，达到学习设计步骤和方法的目的。
通过设计，掌握查阅相关工程设计手册、设计标准和资料的方法，达到积累设计知识和设计技巧，提高学生设计能力的目的。
通过设计，使学生获得机械系统基本设计技能的训练，提高分析和解决工程技术问题的能力，并为进行机械系统设计创造一定的条件。
（二）课程设计题目、主要技术参数和技术要求1 课程设计题目和主要技术参数题目：分级变速主传动系统设计技术参数：Nmin=80r/min；Nmax=630r/min；Z=10级；公比为 1.26；电动机功率P=2.5/3.5KW；电机转速n=710/1420r/min2 技术要求1. 利用电动机完成换向和制动。
Z=8分级变速主传动系统设计
课程设计题目：院、系：班级：姓名：学号：指导教师：系主任：2012年8月26日摘要《机械系统设计》课程设计内容有理论分析与设计计算，图样技术设计和技术文件编制三部分组成。
1、理论分析与设计计算：（1）机械系统的方案设计。
设计方案的分析，最佳功能原理方案的确定。
（2）根据总体设计参数，进行传动系统运动设计和计算。
（3）根据设计方案和零部件选择情况，进行有关动力计算与校核。
2、图样技术设计：（1）选择系统中的主要组件。
（2）图样的设计与绘制。
3、编制技术文件：（1）对于课程设计内容进行自我技术经济评价。
（2）编制设计计算说明书。
关键词分级变速；传动系统设计,传动副，结构网，结构式，齿轮模数，传动比，计算转速目录一、课程设计目的 (4)二、课程设计题目、主要技术参数和技术要求 (4)三、运动设计 (4)1.确定极限转速，转速数列，结构网和结构式 (5)2.主传动转速图和传动系统图 (5)3.确定变速组齿轮齿数，核算主轴转速误差 (6)四、动力计算 .................................... (7)1.传动件的计算转速 (7)2.传动轴和主轴的轴径设计 (7)3.计算齿轮模数 (8)4.带轮设计 (9)五、主要零部件选择 (10)六、校核 (10)七、结束语 (15)八、参考文献 (15)一、课程设计目的《机械系统设计》课程设计是在学完本课程后，进行一次学习设计的综合性练习。
通过课程设计，使学生能够运用所学过的基础课，技术基础课和专业课的有关理论知识，及生产等实践技能，达到巩固，加深和拓展所学知识的目的。
通过课程设计，分析比较机械系统中的某些典型结构，进行选择和改进；结合结构设计，进行设计计算并编写技术文件；完成系统主转动设计，达到学习设计步骤和方法的目的。
通过设计，掌握查阅相关工程设计手册，设计标准和资料的方法，达到积累设计知识和设计技巧，提高学生设计能力的目的。
通过设计，使学生获得机械系统基本设计技能的训练，提高分析和解决工程技术问题的能力，并为进行机械系统设计创造一定的条件。
变速车床主轴箱设计及实物制作(8级)
变速车床主轴箱设计及实物制作(8级)————————————————————————————————作者：————————————————————————————————日期：8级变速车床主轴箱设计及实物制作机械设计制造及其自动化【摘要】作为主要的车削加工机床,普通车床被广泛的应用于机械加工行业中。
本文主要针对8级变速车床主轴箱的设计进行说明，共包括运动设计、动力设计和结构设计三个部分。
设计的主要内容有机床主要参数的确定,传动方案和传动系统图的拟定，最后通过对车床主轴箱零件进行计算、校核从而完成此机床主轴箱的设计.在结构设计中主要是主轴箱的传动设计，根据已给定的条件，即主轴转速来设计主传动系统.实际工作时，操纵变速手柄，通过拨叉拨动主轴箱中的滑移齿轮在轴上移动,实现变速。
【关键词】8级变速；主轴箱；设计Design of the 8—Level Speed Spindle Box & the Model Making Mechanical Design, Manufacturing and Automation MajorAbstract：As major turning machines, universal lathe is used widely in mechanical processing industry。
In this paper，it focuses on the design of 8-level speed spindle box，and it includes three parts that motion design, dynamic design and structure design。
The main contents of this design is to determine the main parameters, transmission scheme and drive system drawing of the machine tool, and finally complete the design of the spindle box by calculating and checking the parts of the spindle box。
《2024年八挡自动变速器行星齿轮传动机构的综合与分析》范文
《八挡自动变速器行星齿轮传动机构的综合与分析》篇一一、引言在现代化汽车工程中，八挡自动变速器作为一种先进的传动系统，具有极高的应用价值。
它主要依靠行星齿轮传动机构来实现不同的传动比，进而达到汽车在不同路况下最佳的动力和油耗性能。
本文旨在全面分析与探讨八挡自动变速器中行星齿轮传动机构的原理、特性以及应用等重要方面。
二、八挡自动变速器行星齿轮传动机构原理八挡自动变速器的行星齿轮传动机构主要由行星齿轮组、太阳轮、齿圈和行星架等部件构成。
行星齿轮组的特点是可以同时实现周转和自转运动，因此能满足不同速比的要求。
通过控制这些组件之间的配合，可以实现前进和倒退行驶、各挡位的转换等功能。
三、八挡自动变速器行星齿轮传动机构的特性分析（一）高效性：行星齿轮传动机构通过合理的齿轮比例设计，可以实现高效的动力传递，减少能量损失。
（二）宽泛的传动比范围：八挡自动变速器提供了多达八个挡位的选择，适应不同路况的驾驶需求，能够实现在不同速度下的最优动力输出。
（三）结构紧凑：由于采用了先进的行星齿轮设计，其结构更加紧凑，减少了整车空间的占用。
（四）良好的承载能力：行星齿轮的特殊设计使其具有较高的承载能力，可以应对各种复杂的驾驶环境。
四、八挡自动变速器行星齿轮传动机构的应用分析（一）在汽车中的应用：八挡自动变速器在汽车中的应用广泛，能实现平稳的换挡过程，提高驾驶的舒适性和安全性。
（二）在工程车辆中的应用：对于重型卡车、挖掘机等工程车辆，由于工作环境的复杂性和多变性，八挡自动变速器行星齿轮传动机构的应用尤为重要。
它能提供更广泛的传动比范围，满足不同工况下的动力需求。
五、八挡自动变速器行星齿轮传动机构的技术发展趋势随着科技的进步和汽车工业的不断发展，八挡自动变速器行星齿轮传动机构将向着更高效率、更优结构、更智能化方向发展。
通过采用先进的控制技术和材料技术，提高其工作效率和可靠性，以满足日益严格的汽车性能要求。
六、结论八挡自动变速器行星齿轮传动机构以其独特的结构和优良的性能，在现代化汽车工程中发挥着重要作用。
八级主传动设计说明书课件

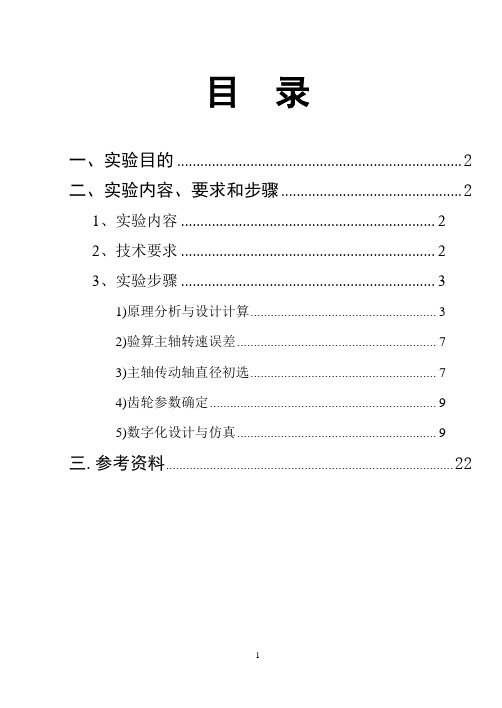

目录一、实验目的 (2)二、实验内容、要求和步骤 (2)1、实验内容 (2)2、技术要求 (2)3、实验步骤 (3)1)原理分析与设计计算 (3)2)验算主轴转速误差 (7)3)主轴传动轴直径初选 (7)4)齿轮参数确定 (9)5)数字化设计与仿真 (9)三.参考资料 (22)一、实验目的1.加深理解和巩固课堂所学的相关理论知识，以及实习、实验等实践技能；2.通过对机械系统中的典型机构的分析、三维设计、快速成型和工程设计等现代设计技术的综合性训练，加深对机械产品的现代设计方法、设计过程和设计技巧的理解；3.通过对典型机构的工程设计、仿真设计、设计计算和技术文件的编写，掌握查阅相关工程设计手册、设计标准和设计资料的方法，巩固并加深对实用设计技术知识的认知；4.获得机电产品现代设计技术的综合性技能训练，提高工程技术设计的能力，加强三维技术设计与仿真的能力，提高分析和解决工程技术问题的能力及创新意识，为培养具有高素质的应用型卓越机械工程技术人才奠定良好的基础。
