分级变速主传动系统的设计题目24(Z=11公比1.26)

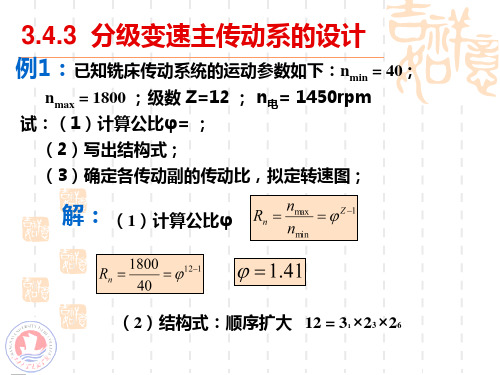

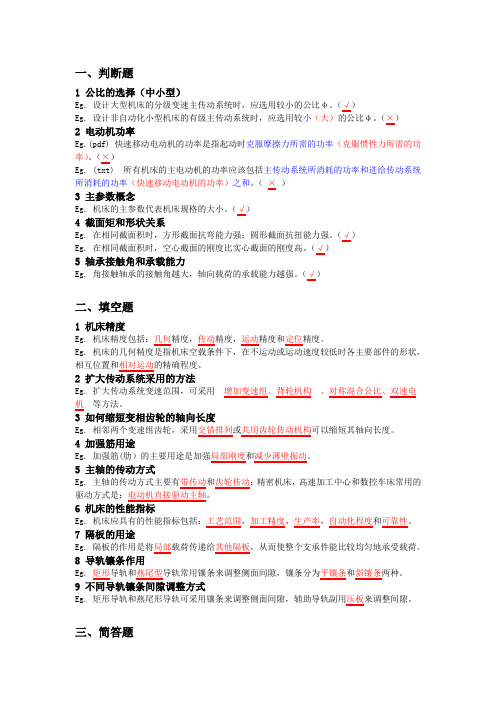

一、判断题1 公比的选择（中小型）Eg. 设计大型机床的分级变速主传动系统时，应选用较小的公比φ。

（√）Eg. 设计非自动化小型机床的有级主传动系统时，应选用较小（大）的公比φ。

（×）2 电动机功率Eg.(pdf) 快速移动电动机的功率是指起动时克服摩擦力所需的功率（克服惯性力所需的功率）。

（×）Eg. (txt) 所有机床的主电动机的功率应该包括主传动系统所消耗的功率和进给传动系统所消耗的功率（快速移动电动机的功率）之和。

（×）3 主参数概念Eg. 机床的主参数代表机床规格的大小。

（√）4 截面矩和形状关系Eg. 在相同截面积时，方形截面抗弯能力强；圆形截面抗扭能力强。

（√）Eg. 在相同截面积时，空心截面的刚度比实心截面的刚度高。

（√）5 轴承接触角和承载能力Eg. 角接触轴承的接触角越大，轴向载荷的承载能力越强。

（√）二、填空题1 机床精度Eg. 机床精度包括：几何精度，传动精度，运动精度和定位精度。

Eg. 机床的几何精度是指机床空载条件下，在不运动或运动速度较低时各主要部件的形状，相互位置和相对运动的精确程度。

2 扩大传动系统采用的方法Eg. 扩大传动系统变速范围，可采用增加变速组、背轮机构、对称混合公比、双速电机等方法。

3 如何缩短变相齿轮的轴向长度Eg. 相邻两个变速组齿轮，采用交错排列或共用齿轮传动机构可以缩短其轴向长度。

4 加强筋用途Eg. 加强筋(肋）的主要用途是加强局部刚度和减少薄壁振动。

5 主轴的传动方式Eg. 主轴的传动方式主要有带传动和齿轮传动：精密机床，高速加工中心和数控车床常用的驱动方式是：电动机直接驱动主轴。

6 机床的性能指标Eg. 机床应具有的性能指标包括：工艺范围，加工精度，生产率，自动化程度和可靠性。

7 隔板的用途Eg. 隔板的作用是将局部载荷传递给其他隔板，从而使整个支承件能比较均匀地承受载荷。

8 导轨镶条作用Eg. 矩形导轨和燕尾型导轨常用镶条来调整侧面间隙，镶条分为平镶条和斜镶条两种。

机械系统设计课程设计任务书设计小组班级专业小组成员姓名学号任务分工姓名学号任务分工画图计算画图计算主要技术参数例如技术参数：Nmin=40r/min；Nmax=900r/min；Z=7级；公比为1.41；电动机功率P=2.5/3.5kW；电机转速n=710/1420r/min指导教师联系方式设计内容：1、运动设计：根据给定的极限转速、变速级数、及公比值，确定其转速范围、转速数列、结构式、结构网，绘制转速图和传动系统图，确定齿轮齿数，计算转速误差。

2、动力计算：根据给定的有关参数，确定各传动件的计算转速；确定各传动轴和主轴的轴径，确定并验算各传动齿轮的模数，计算主轴的合理跨距；对靠近主轴的传动轴进行刚度校核，并验算该轴上轴承的寿命。

3、绘制下列图纸：（1）主轴箱横剖面图1张（A1或A0）。

（2）主轴零件工作图（A2或A3），并附在设计计算说明书内。

4、编写设计计算说明书（约8000字左右）：设计计算说明书书写格式梗概摘要；目录；课程设计的目的；课程设计题目、主要技术参数和技术要求运动设计；动力计算；主要零部件的选择；校核；结束语；参考资料等5、提交课程设计计算说明书及图纸打印稿和电子稿，并准备答辩。

课程设计时间：2XXX年12月22日至2XXX年01月02日答辩时间：2XXX年01月02日主要参考文献、资料：【1】、赵韩.《机械系统设计》.高等教育出版社；【2】、周堃敏.《机械系统设计》.高等教育出版社【3】、于惠力主编《机械设计》科学出版社第一版【4】、戴曙主编《金属切削机床设计》机械工业出版社【5】、赵九江主编《材料力学》哈尔滨工业大学出版社第一版【6】、郑文经主编《机械原理》高等教育出版社第七版【7】、于惠力主编《机械设计课程设计》科学出版社分级变速主传动系统设计摘要本说明书着重研究机床主传动系统的设计步骤和设计方法，根据已确定的运动参数以变速箱展开图的总中心距最小为目标，拟定变速系统的变速方案，以获得最优方案以及较高的设计效率。

第五章机床分级变速传动系统设计第一节机床主要技术参数的确定机床的主要技术参数包括尺寸参数、运动参数和动力参数。

技术参数的确定，一般采用统计类比法。

尺寸参数包括与工件主要尺寸有关的参数，与工、夹、量具标准化有关的参数，与机床结构有关的参数。

尺寸参数按其对机床结构、性能的影响程度不同，又分为主参数、第二主参数和其他尺寸参数。

1．主参数主参数是代表机床规格大小的一种参数。

主参数对机床的性能、布局、传动和结构有显著的决定作用。

所以，确定尺寸参数时，首先确定主参数。

通用机床和专门化机床的主参数及其折算系数见JB1838—85《金屈切削机床型号编制方法》(附表4常用机床组、系代号及主参数)。

通用机床的主参数，除极少数机床外(如拉床)，一般均为尺寸参数。

2．第二主参数和其他尺寸参数第二主参数一般指主轴数、最大跨距、工作台工作面长度、最大加工工件长度、最大模数等。

第二主参数是直接反映机床加工范围的重要参数之一。

对机床的轮膨尺寸、重量等影响很大，其重要程度，仅次于主参数。

主参数和第二主参数确定后，还要确定一些其他尺寸参数。

如卧式车床刀架上的最大工件回转直径、通过主轴孔的最大棒料直径、主轴孔前端锥度等与工件大小和刀具标准化有关的尺寸。

二、运动参数运动参数是指机床的执行机构(如主轴、刀架、工作台等)的运动速度。

机床常用的运动参数见表5—1。

在保证加工质量的前提下，尽可能提高生产串是确定运动参数的基本原则。

主运动参数的确定：主运动为回转运动时，主运动参数为主袖转速n。

1．极限转速调查和分析所设计的机床上可能进行的工序，从中选择要求最低、最高转速的典型工序，按照典型工序的切削速度和刀具〔或工件〕直径计算主抽的最高转速、最低转速(极限转速)n max和m min。

计算公式如下：式中n max、m min——分别为最低、最高切削速度；d max、d min——分别为最小、最大计算直径。

上述d max和d min不是机床上可能加工的最小、最大直径，而是常用的经济加工最小、最大直径。

一、《机械系统设计》课程设计任务书1.1 课程设计的目的《机械系统设计》课程设计是在学完本课程后，进行一次学习设计的综合性练习。

通过课程设计，使学生能够运用所学过的基础课、技术基础课和专业课的有关理论知识，及生产实习等实践技能，达到巩固、加深和拓展所学知识的目的。

通过课程设计，分析比较机械系统中的某些典型机构，进行选择和改进；结合结构设计，进行设计计算并编写技术文件；完成系统主传动设计，达到学习设计步骤和方法的目的。

通过设计，掌握查阅相关工程设计手册、设计标准和资料的方法，达到积累设计知识和设计技巧，提高学生设计能力的目的。

通过设计，使学生获得机械系统基本设计技能的训练，提高分析和解决工程技术问题的能力，并为进行机械系统设计创造一定的条件。

1.2 课程设计的内容《机械系统设计》课程设计内容由理论分析与设计计算、图样技术设计和技术文件编制三部分组成。

1.2.1 理论分析与设计计算：（1）机械系统的方案设计。

设计方案的分析，最佳功能原理方案的确定。

（2）根据总体设计参数，进行传动系统运动设计和计算。

（3）根据设计方案和零部件选择情况，进行有关动力计算和校核。

1.2.2 图样技术设计：（1）选择系统中的主要机件。

（2）工程技术图样的设计与绘制。

1.2.3编制技术文件：（1）对于课程设计内容进行自我经济技术评价。

（2）编制设计计算说明书。

1.3 课程设计题目、主要技术参数和技术要求1.3.1课程设计题目和主要技术参数题目01：分级变速主传动系统设计技术参数：N min=53r/min；N max=600r/min；Z=8级；公比为1.41；电动机功率P=4kW；电机转速n=1440r/min题目02：分级变速主传动系统设计技术参数：N min=45r/min；N max=710r/min；Z=9级；公比为1.41；电动机功率P=4kW；电机转速n=1440r/min 题目03：分级变速主传动系统设计技术参数：N min=63r/min；N max=500r/min；Z=7级；公比为1.41；电动机功率P=4kW；电机转速n=1440r/min 题目04：分级变速主传动系统设计技术参数：N min=45r/min；N max=500r/min；Z=8级；公比为1.41；电动机功率P=3kW；电机转速n=1430r/min 题目05：分级变速主传动系统设计技术参数：N min=40r/min；N max=630r/min；Z=9级；公比为1.41；电动机功率P=3kW；电机转速n=1430r/min 题目06：分级变速主传动系统设计技术参数：N min=50r/min；N max=400r/min；Z=7级；公比为1.41；电动机功率P=3kW；电机转速n=1430r/min 题目07：分级变速主传动系统设计技术参数：N min=63r/min；N max=710r/min；Z=8级；公比为1.41；电动机功率P=4kW；电机转速n=1440r/min 题目08：分级变速主传动系统设计技术参数：N min=50r/min；N max=800r/min；Z=9级；公比为1.41；电动机功率P=4kW；电机转速n=1440r/min 题目09：分级变速主传动系统设计技术参数：N min=75r/min；N max=600r/min；Z=7级；公比为1.41；电动机功率P=4kW；电机转速n=1440r/min 题目10：分级变速主传动系统设计技术参数：N min=40r/min；N max=450r/min；Z=8级；公比为1.41；电动机功率P=3kW；电机转速n=1430r/min 题目11：分级变速主传动系统设计技术参数：Nmin=35.5r/min；Nmax=560r/min；Z=9级；公比为1.41；电动机功率P=3kW；电机转速n=1430r/min 题目12：分级变速主传动系统设计技术参数：N min=40r/min；N max=315r/min；Z=7级；公比为1.41；电动机功率P=3kW；电机转速n=1430r/min 题目13：分级变速主传动系统设计技术参数：N min=71r/min；N max=710r/min；Z=6级；公比为1.58；电动机功率P=4kW；电机转速n=1440r/min 题目14：分级变速主传动系统设计技术参数：N min=40r/min；N max=400r/min；Z=6级；公比为1.58；电动机功率P=3kW；电机转速n=1430r/min 题目15：分级变速主传动系统设计技术参数：N min=63r/min；N max=630r/min；Z=6级；公比为1.58；电动机功率P=4kW；电机转速n=1440r/min 题目16：分级变速主传动系统设计技术参数：N min=45r/min；N max=450r/min；Z=6级；公比为1.58；电动机功率P=3kW；电机转速n=1430r/min 题目17：分级变速主传动系统设计技术参数：N min=80r/min；N max=450r/min；Z=4级；公比为1.78；电动机功率P=4kW；电机转速n=1440r/min 题目18：分级变速主传动系统设计技术参数：N min=63r/min；N max=355r/min；Z=4级；公比为1.78；电动机功率P=3kW；电机转速n=1430r/min 题目19：分级变速主传动系统设计技术参数：N min=50r/min；N max=280r/min；Z=4级；公比为1.78；电动机功率P=4kW；电机转速n=1440r/min 题目20：分级变速主传动系统设计技术参数：N min=40r/min；N max=224r/min；Z=4级；公比为1.78；电动机功率P=3kW；电机转速n=1430r/min 题目21：分级变速主传动系统设计技术参数：N min=80r/min；N max=1000r/min；Z=12级；公比为1.26；电动机功率P=2.5/3.5kW；电机转速n=710/1420r/min 题目22：分级变速主传动系统设计技术参数：N min=71r/min；N max=900r/min；Z=12级；公比为1.26；电动机功率P=3.5/5kW；电机转速n=710/1420r/min 题目23：分级变速主传动系统设计技术参数：N min=90r/min；N max=900r/min；Z=11级；公比为1.26；电动机功率P=2.5/3.5kW；电机转速n=710/1420r/min 题目24：分级变速主传动系统设计技术参数：N min=75r/min；N max=750r/min；Z=11级；公比为1.26；电动机功率P=3.5/5kW；电机转速n=710/1420r/min 题目25：分级变速主传动系统设计技术参数：N min=95r/min；N max=800r/min；Z=10级；公比为1.26；电动机功率P=3.5/5kW；电机转速n=710/1420r/min 题目26：分级变速主传动系统设计技术参数：N min=80r/min；N max=630r/min；Z=10级；公比为1.26；电动机功率P=2.5/3.5kW；电机转速n=710/1420r/min // 题目27：分级变速主传动系统设计技术参数：N min=40r/min；N max=900r/min；Z=8级；公比为1.41；电动机功率P=2.5/3.5kW；电机转速n=710/1420r/min 题目28：分级变速主传动系统设计技术参数：N min=45r/min；N max=1000r/min；Z=8级；公比为1.41；电动机功率P=3.5/5kW；电机转速n=710/1420r/min 题目29：分级变速主传动系统设计技术参数：N min=35.5r/min；N max=800r/min；Z=8级；公比为1.41；电动机功率P=3kW；电机转速n=710/1420r/min题目30：分级变速主传动系统设计技术参数：N min=50r/min；N max=1120r/min；Z=8级；公比为1.41；电动机功率P=4kW；电机转速n=710/1420r/min题目31：无级变速主传动系统设计技术参数：N min=120r/min；N max=2400r/min；n j=300r/min；电动机功率：P max=3.0kW；n max=3000r/min；n r=1500r/min；题目32：无级变速主传动系统设计技术参数：N min=35r/min；N max=4000r/min；n j=145r/min；电动机功率：P max=3kW；n max=4500r/min；n r=1500r/min；/p-314741032410.html题目33：无级变速主传动系统设计技术参数：N min=100r/min；N max=2000r/min；n j=250r/min；电动机功率P max=3.0kW；n max=3000r/min；n r=1500r/min；题目34：无级变速主传动系统设计技术参数：N min=75r/min；N max=4000r/min；n j=250r/min；电动机功率P max=2.8kW；n max=3000r/min；n r=1500r/min；题目35：无级变速主传动系统设计技术参数：N min=67r/min；N max=3500r/min；n j=220r/min；电动机功率P max=2.2kW；n max=3000r/min；n r=1500r/min；/p-975357092788.html题目36：无级变速主传动系统设计技术参数：N min=86r/min；N max=3000r/min；n j=250r/min；电动机功率P max=3kW；n max=3000r/min；n r=1300r/min；/p-908280258068.html题目37：无级变速主传动系统设计技术参数：N min=78r/min；N max=2700r/min；n j=225r/min；电动机功率P max=2.8kW；n max=3000r/min；n r=1300r/min；题目38：无级变速主传动系统设计技术参数：N min=86r/min；N max=3000r/min；n j=250r/min；电动机功率P max=2.2kW；n max=3000r/min；n r=1300r/min；题目39：无级变速主传动系统设计技术参数：N min=110r/min；N max=2200r/min；n j=275r/min；电动机功率P max=3 kW；n max=2000r/min；n r=1000r/min；题目40：无级变速主传动系统设计技术参数：N min=46r/min；N max=2400r/min；n j=150r/min；电动机功率P max=2.8 kW；n max=2000r/min；n r=1000r/min；1.3.2技术要求：（1）利用电动机完成换向和制动。

数控装备设计1、已知某铣床主传动系统为常规变速系统，公比φ＝1.12，传动顺序与扩大顺序一致，试填写下表。

项目变速组传动副数P j级比指数x j变速范围R j其后传动轴的变速范围基本组 3 1 φ2＝1.25 φ2＝1.25第一扩大组 2 3 φ3＝1.4 φ5＝1.8第二扩大组 2 6 φ6＝2.0 φ11＝3.55第三扩大组 2 12 φ12＝4.0 φ23＝14.22、画出结构式18＝36×23×31的结构网，并分别求出当φ＝1.26时，第二传动组和第二扩大组的级比指数、变速范围和机床的变速范围。

第2传动组：级比指数为3，变速范围φ3＝2第2扩大组：级比指数为6，变速范围φ12＝16机床的变速范围：φ17＝513、某机床主轴转速为连续等比数列，公比φ＝1.58，主轴最高转速n max =1600r/min ，主轴变速范围R n =10，电动机转速n 电＝1450r/min ，要求：⑴拟定合理的结构网和转速图； ⑵求出变速齿轮的齿数。

φlg lg nR Z =31236⨯=电 I II III6、某车床主传动系统的转速图如下图所示，要求：⑴写出结构式； ⑵求各齿轮齿数；⑶若主轴计算转速为160r/min ，确定各轴及齿轮Z 1～Z 14的计算转速。

1600 1:11:1.58 1:2.51000 630 400 2501601450 63100 125 160 200 250 315 400 500 630 800 1250 Z1:Z2 Z3:Z4Z5:Z6 Z7:Z8 Z9:Z10 Z11:Z12 Z13:Z144、采用一级背轮机构变速，试写出合理的结构式，画出结构网。

=+⨯2111\5、根据下图给出的某中型车床主轴转速标牌，若已知电机转速为1440rpm ，电机到I 轴的传动比为Φ100/Φ250，主轴转速为连续不重复的等比级数，A 为第一传动组，B 为第二传动组，C 为第三传动组，要求：⑴确定公比Φ，写出结构式并画出结构网； ⑵补全标牌转速值； ⑶画出转速图； ⑷求各齿轮齿数；⑸确定各轴及各传动组的计算转速。

分级变速主传动系统设计摘要本说明书着重研究机床主传动系统的设计步骤和设计方法，根据已确定的运动参数以变速箱展开图的总中心距最小为目标，拟定变速系统的变速方案，以获得最优方案以及较高的设计效率。

在机床主传动系统中，为减少齿轮数目，简化结构，缩短轴向尺寸，用齿轮齿数的设计方法是试算，凑算法，计算麻烦且不易找出合理的设计方案。

本文通过对主传动系统中三联滑移齿轮传动特点的分析与研究，绘制零件工作图与主轴箱展开图及剖视图。

关键词分级变速；传动系统设计；传动副；结构网；结构式；齿轮模数，传动比目录摘要. (I)第1 章绪论. (1)课程设计的目的. (1)课程设计的内容. (1)理论分析与设计计算. (1)图样技术设计. (1)编制技术文件. (1)课程设计题目、主要技术参数和技术要求. (2)课程设计题目和主要技术参数 (2)技术要求. (2)第2 章运动设计. (3)运动参数及转速图的确定. (3)转速范围. (3)转速数列. (3)确定结构式. (3)确定结构网. (3)绘制转速图和传动系统图. (3)确定各变速组此论传动副齿数. (4)核算主轴转速误差. (4)第3 章动力计算. (5)带传动设计. (5)计算转速的计算. (6)齿轮模数计算及验算. (7)主轴合理跨距的计算. (11)第4 章主要零部件的选择. (12)电动机的选择. (12)轴承的选择. (12)变速操纵机构的选择. (13)第5 章校核. (14)轴的校核. (14)轴承寿命校核. (15)第6 章结构设计及说明. (16)结构设计的内容、技术要求和方案. (16)展开图及其布置. (17)结论. (18)参考文献. (19)致谢. (20)第1章绪论1.1 课程设计的目的《机械系统设计》课程设计是在学完本课程后，进行一次学习设计的综合性练习。

通过课程设计，使学生能够运用所学过的基础课、技术基础课和专业课的有关理论知识，及生产实习等实践技能，达到巩固、加深和拓展所学知识的目的。

CA6140型普通车床的主参数是?????。

机床主轴能够传递全功率的最低转速称为?????。

?在支承件的外壁上开设窗孔时，对其?????刚度影响最大。

根据误差传递规律，内联系传动链应采用?????传动，以缩小中间传动副的传动误差。

? 半自动车床与自动车床的最大区别在于，前者每完成一个自动工作循环，必须由机床操作人员手工?????一次。

通用机床常采用?????和?????的整数次方根作为标准公比。

?机床上的基本变速机构，一般只能变换2-4种传动比，为了使机床的执行件获得更多的变速级数，通常采用几个基本变速机构?????排列，组成一个变速传动系统。

?在C1312型单轴六角自动车床上，一般采用?????刀架上的刀具切断工件。

?组合机床上的多轴箱属于????? 部件。

?某等比数列，已知n1=11.8,nmax=530,变速级数Z=12，则该数列的公比φ应为?????。

?一个特定的变速系统结构式，对应着若干个可行的?????图。

?为了防止机床运动发生干涉，在机床传动机构中，应设置?????装置。

直线运动导轨的几何精度通常包括以下三项：导轨在垂直平面内的?????导轨在水平面内的????? 和两导轨间的????? 。

?机床支承件的铸件内部经常保留泥芯的目的在于提高其?????。

?液体动压滑动轴承适用的场合是转速?????转速变化????? ，负载????? 。

二、是非题（判断下列备题是与非．是者在括号内填写T;非者在话号内填写F，每小题1分，共1O分）在Y5132型插齿机上加工直齿轮时，工件的旋转运动、插齿刀的旋转运动和插齿刀上下往复运动是三个独立的成形运动。

（）?刚度是构件本身的属性，因此，其值的大小与载荷的作用点无关，与载荷的大小无关。

（）? 在滚齿机上滚动一批参数完全相同的斜齿轮时，如果将原来单头滚刀改成双头滚刀，则工作台相对于滚刀主轴的转角误差将增大。

（）?在拟定操纵方案时，采用主电动机点带动主传动系统缓慢传动方法，必将消除采用凸轮控制集中操纵机构变速时的顶齿现象。
