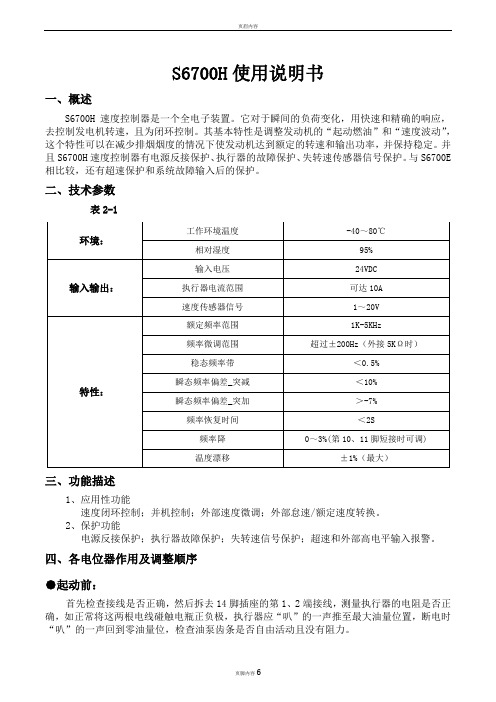

S6700H使用说明书一、概述S6700H速度控制器是一个全电子装置。

它对于瞬间的负荷变化，用快速和精确的响应，去控制发电机转速，且为闭环控制。

其基本特性是调整发动机的“起动燃油”和“速度波动”，这个特性可以在减少排烟烟度的情况下使发动机达到额定的转速和输出功率，并保持稳定。

并且S6700H速度控制器有电源反接保护、执行器的故障保护、失转速传感器信号保护。

与S6700E 相比较，还有超速保护和系统故障输入后的保护。

二、技术参数表2-1三、功能描述1、应用性功能速度闭环控制；并机控制；外部速度微调；外部怠速/额定速度转换。

2、保护功能电源反接保护；执行器故障保护；失转速信号保护；超速和外部高电平输入报警。

四、各电位器作用及调整顺序●起动前：首先检查接线是否正确，然后拆去14脚插座的第1、2端接线，测量执行器的电阻是否正确，如正常将这两根电线碰触电瓶正负极，执行器应“叭”的一声推至最大油量位置，断电时“叭”的一声回到零油量位，检查油泵齿条是否自由活动且没有阻力。

●起动燃油的调整（FIRING电位器）：此电位器设定发动机点火时供油量的大小，为单圈电位器，最大有效调整角度为270度。

出厂时大约调校在中间位置，顺时针为增加起动供油量，逆时针为减小起动供油量。

在未开机前先顺时针旋到底。

待机组调校好后再调校起动燃油电位器，从顺时针的最大值调至逆时针的最小值，再将发动机起动，并在起动的同时将起动燃油电位器作顺时针调校至发动机刚能起动运行，反复起动机组及调校起动燃油电位器至最小的起动排烟状态。

●速度斜坡的调整（SPEED RAMPING 电位器）：此电位器设定发动机从起动速度（怠速）转换至额定速度的快慢，为单圈电位器，最大有效调整角度为270度。

出厂时大约调校在中间位置，顺时针为延长转换时间（最长约20秒），逆时针为缩短转换时间。

●额定转速（RATED SPEED 电位器）：此电位器设定发动机的额定转速，为多圈电位器。
