欢迎共阅第12章单层厂房常见问题解答1．单层厂房的特点如何？答：承载能力方面的特点：作用在单层厂房结构上的荷载、厂房的跨度和高度都往往比较大，并且常受到来自吊车、动力机械设备的荷载的作用，要求单层厂房的结构构件要有足够的承载能力。
设计方式方面的特点：为了便于定型设计，单层厂房常采用构配件标准化、系列化、通用化、生产工厂化和便于机械化施工的建造方式。
本章主要讲述常用的装配式钢筋混凝土排架结构的单层厂房。
2．单层厂房的结构体系及其组成如何？答：单层厂房的结构体系及其组成：（1）屋盖和墙体维护结构体系种，无檩屋盖由大型屋面板、屋面梁或屋架檩条、面活荷载、雪荷载和其它荷载）（2）横向排架结构体系（3）纵向排架结构体系3（1吨位可达12-2所示的单跨结构和（2，顶节点为刚接时称为二铰门式刚架（图12-4b）。
刚架结构具有构件种类少，制作较简单，结构轻巧，室内有较大空间的优点，但由于横梁在荷载作用下会产生水平推力，产生跨变，在梁柱节点处易产生早期裂缝。
所以门式刚架一般适用于吊车起重量不超过10吨，跨度不超过16-34m的金工，机修，装配等车间或仓库。
4．单层厂房的传力途径如何？答：为了说明作用在厂房上的荷载是如何传递到地基的，结合上述的体系，将荷载分为竖向荷载和水平荷载，其荷载的传递路线如图12-6所示。
由荷载的传递路线可以看出，作用在厂房结构上的大部分荷载（屋盖上的竖向荷载，吊车上的竖向荷载和横向水平荷载，横向风荷载或横向地震作用，部分墙体和墙梁的自重以及柱上的设备等荷载）都是通过横向排架传给基础、再传到地基中去。
所以，一般单层厂房中，横向排架是主要承重结构，屋架、吊车梁、柱和基础是主要承重构件。
5．什么称为单层厂房的柱网？什么是单层厂房的柱网布置？纵向定位轴线与横向定位轴线如何表示？答：承重柱和承重墙在平面上构成的网格称为柱网。
柱网布置就是确定柱子的跨度（即纵向定位轴线之间的距离）和柱距（即横向定位轴线之间的距离）。
全国造价员(土建工程)复习题一、单项选择题(共60题，每题1分。
每题的备选项中，只有一个最符合题意)1．单层工业厂房骨架承重结构通常选用的基础类型是( )。
A．条形基础B．独立基础C．片筏基础D．箱形基础2．需要做防潮处理的地下室砖墙，砌筑时应选用( )。
A．水泥砂浆B．石灰砂浆C．混合砂浆D．石灰膏3、从经济角度考虑，地基应采用（）。
Ａ.天然地基Ｂ.岩石地基Ｃ.人工地基Ｄ.固结地基4、在墙体及其细部构造的设计和施工中，正确的说法是（）。
Ａ.混合砂浆保水性好，适宜于砌筑地面以下的墙体。
Ｂ.在年降雨量大于900mm 的地区，建筑物应设置明沟Ｃ.纵横相交的砖墙设构造柱时，需待马牙槎的强度达到70％以上时方可砌筑墙体Ｄ.设置变形缝的目的是防止房屋因气温变化而产生裂缝5、下列现浇混凝土楼板的用途说法正确的是（）。
Ａ.无梁楼板多用于楼层荷载较大的商场、展厅Ｂ.梁式楼板多用于净空要求不大的厨、厕和走廊Ｃ.板式楼板多用于大跨度建筑Ｄ.组合楼板多用于居住建筑6、一般民用建筑的室外台阶踏步的宽度通常为（）。
Ａ.100~ 150mm B.150~ 180mmC.250~ 300mmD.300~ 400mm7、钢塑门窗区别于铝合金门窗的突出特点是（）。
Ａ.强度高Ｂ.坚固耐用Ｃ. 抗老化性能差Ｄ.观感好8．圈梁是沿外墙、内纵墙和主要横墙在同一水平面设置的连续封闭梁，所以圈梁( )。
A．不能被门窗洞口或其他洞口截断B．必须设在门窗洞口或其他洞口上部C．必须设在楼板标高处与楼板结合成整体D．如果被门窗洞口或其他洞口截断，应在洞口上部设置附加梁9．某房产开发商拟建一栋16层商品住宅楼，地下室为车库，一、二层为商场，三层及三层以上为居民住宅，则该楼房应优先采用( )。
A．钢筋混凝土纯框架结构 B．钢筋混凝土框剪结构C．钢框架结构 D．砖混结构10．厨房、厕所等小跨度房间多采用的楼板形式是( )。
A．现浇钢筋混凝土板式楼板 D．预制钢筋混凝土楼板C．装配整体式钢筋混凝土楼板D．现浇钢筋混凝土梁板式肋形楼板11．与卷材防水屋面相比，刚性防水屋面的主要区别在于( )。

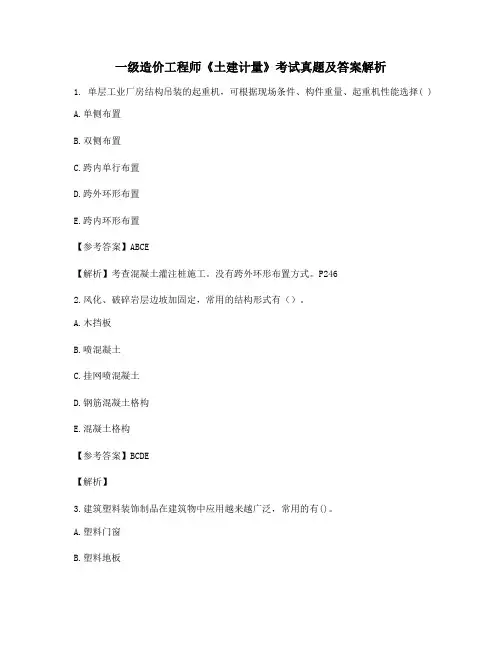

一级造价工程师《土建计量》考试真题及答案解析1. 单层工业厂房结构吊装的起重机，可根据现场条件、构件重量、起重机性能选择( )A.单侧布置B.双侧布置C.跨内单行布置D.跨外环形布置E.跨内环形布置【参考答案】ABCE【解析】考查混凝土灌注桩施工。
没有跨外环形布置方式。
P2462.风化、破碎岩层边坡加固定，常用的结构形式有（）。
A.木挡板B.喷混凝土C.挂网喷混凝土D.钢筋混凝土格构E.混凝土格构【参考答案】BCDE【解析】3.建筑塑料装饰制品在建筑物中应用越来越广泛，常用的有()。
A.塑料门窗B.塑料地板C.塑料墙板D.塑料壁纸E.塑料管材【答案】ABDE【解析】建筑塑料装饰制品包括:塑料门窗、塑料地板、塑料壁纸、塑料管材及配件【考点来源】第三章第三节五、建筑装饰钢材4.根据《房屋建筑与装饰工程工程量计算规范》(GB 50854-2013)，打桩项目工作内容应包括( )。
A.送桩B.承载力检测C.桩身完整性检测D.截(凿)桩头【答案】A【解析】【考点来源】5.工程计量单位正确的是( )A.换土垫层以“㎡”为计量单位B.砌块墙以“㎡”为计量单位C.混凝土以以“m3”为计量单位D.墙面抹灰以“m3”为计量单位【答案】C【解析】【考点来源】6.根据《建筑工程建筑面积计算规范》(GB/T50353-2013)，建筑物雨蓬部位建筑面积计算正确的为( )。
A.有柱雨蓬按柱外围面积计算B.无柱雨篷不计算人C.有柱雨篷按结构板水平投影面积计算D.外挑宽度为 1.8m 的无柱雨蓬不计算【答案】D【解析】【考点来源】7. 根据《房屋建筑与装饰工程工程量计算规范》(GB 50854—2013)，不计算建筑面积的有( )A.结构层高为2.10m的门斗B.建筑物内的大型上料平台C.无围护结构的观光电梯D.有围护结构的舞台灯光控制室E.过街楼底层的开放公共空间【参考答案】BCE【解析】考查建筑面积计算。
上料平台、无维护结构的观光电梯、过街楼底层开方公共空间都不计算建筑面积。

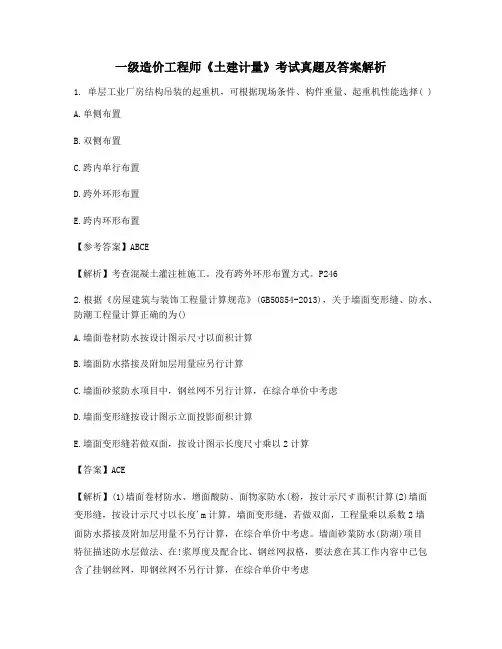

一级造价工程师《土建计量》考试真题及答案解析1. 单层工业厂房结构吊装的起重机，可根据现场条件、构件重量、起重机性能选择( )A.单侧布置B.双侧布置C.跨内单行布置D.跨外环形布置E.跨内环形布置【参考答案】ABCE【解析】考查混凝土灌注桩施工。
没有跨外环形布置方式。
P2462.根据《房屋建筑与装饰工程量计算规范》(GB50854-2013)，关于墙面变形缝、防水、防潮工程量计算正确的为()A.墙面卷材防水按设计图示尺寸以面积计算B.墙面防水搭接及附加层用量应另行计算C.墙面砂浆防水项目中，钢丝网不另行计算，在综合单价中考虑D.墙面变形缝按设计图示立面投影面积计算E.墙面变形缝若做双面，按设计图示长度尺寸乘以2计算【答案】ACE【解析】(1)墙面卷材防水、增面酸防、面物家防水(粉，按计示尺す面积计算(2)墙面变形缝，按设计示尺寸以长度'm计算。
墙面变形缝，若做双面，工程量乘以系数2墙面防水搭接及附加层用量不另行计算，在综合单价中考虑。
墙面砂業防水(防湖)项目特征描述防水层做法、在!浆厚度及配合比、钢丝网叔格，要法意在其工作内容中已包含了挂钢丝网，即钢丝网不另行计算，在综合单价中考虑【考点来源】第五章第一节九、屋面及防水工程3.涵洞沉降缝适宜设置在( )A.涵洞和翼墙交接处B.洞身范围中段C.进水口外缘面D.端墙中心线处【答案】A【解析】【考点来源】4.用于隧道钻爆法开挖，效率较高且比较先进的钻孔机械是（）。
A.气腿风钻B.潜孔钻C.钻车D.手风钻【参考答案】C【解析】考查深基坑支护形式及应用。
钻孔的方法较多，最简单的是手风钻，再进一步的是潜孔钻、钻车、钻机。
钻车是现在常用的比较先进的机具。
P3085.根据《建筑工程建筑面积计算规范)(GB/T50353-2013)，建筑面积有围护地构的以圈护结构外围计算，其围护结构包括围合建筑空间的( )。
A.栏杆B.栏板C.门窗D.勒脚【答案】C【解析】【考点来源】6.在众多防水卷材中，相比之下尤其适用于寒冷地区建筑物防水的有()。

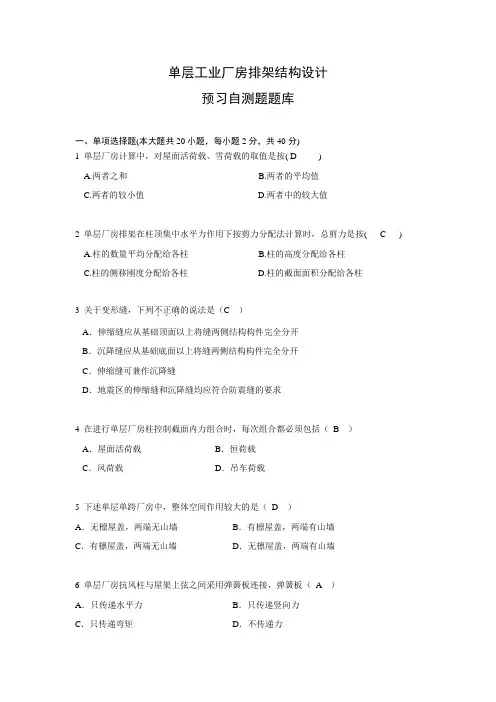

单层工业厂房排架结构设计预习自测题题库一、单项选择题(本大题共20小题，每小题2分，共40分)1 单层厂房计算中，对屋面活荷载、雪荷载的取值是按( D )A.两者之和B.两者的平均值C.两者的较小值D.两者中的较大值2 单层厂房排架在柱顶集中水平力作用下按剪力分配法计算时，总剪力是按( C )A.柱的数量平均分配给各柱B.柱的高度分配给各柱C.柱的侧移刚度分配给各柱D.柱的截面面积分配给各柱3 关于变形缝，下列不正确．．．的说法是（C ）A．伸缩缝应从基础顶面以上将缝两侧结构构件完全分开B．沉降缝应从基础底面以上将缝两侧结构构件完全分开C．伸缩缝可兼作沉降缝D．地震区的伸缩缝和沉降缝均应符合防震缝的要求4 在进行单层厂房柱控制截面内力组合时，每次组合都必须包括（B ）A．屋面活荷载B．恒荷载C．风荷载D．吊车荷载5 下述单层单跨厂房中，整体空间作用较大的是（D ）A．无檩屋盖，两端无山墙B．有檩屋盖，两端有山墙C．有檩屋盖，两端无山墙D．无檩屋盖，两端有山墙6 单层厂房抗风柱与屋架上弦之间采用弹簧板连接，弹簧板（A ）A．只传递水平力B．只传递竖向力C．只传递弯矩D．不传递力7 下列关于影响温度作用大小的主要因素中，不正确．．．的是( D )A.结构外露程度B.楼盖结构的刚度C.结构高度D.混凝土强度等级8 关于伸缩缝、沉降缝、防震缝，下列说法中，不正确．．．的是( C )A.伸缩缝之间的距离取决于结构类型和温度变化情况B.沉降缝应将建筑物从基顶到屋顶全部分开C.非地震区的沉降缝可兼作伸缩缝D.地震区的伸缩缝和沉降缝均应符合防震缝要求9 单层厂房对称配筋偏心受压柱( B )A.当轴力不变时，弯矩增大，小偏压柱纵向配筋量减少B.当轴力不变时，弯矩减小，大偏压柱纵向配筋量增多C.当弯矩不变时，轴向压力减小，小偏压柱纵向配筋量增多D.当弯矩不变时，轴向压力减小，大偏压柱纵向配筋量增多10 在单层厂房排架计算中，吊车横向水平荷载作用在柱上的位置为( C )A.牛腿顶面水平处B.吊车轨道顶面水平处C.吊车梁顶面水平处D.上柱柱顶水平处11 单层厂房中，用来承托围护墙的重量并将其传至柱基础顶面的构件是( D )A.圈梁B.连系梁C.过梁D.基础梁12关于单层厂房排架柱的内力组合，下面说法中不正确的是( D ) A．每次内力组合时，都必须考虑恒载产生的内力B．同台吊车的D max和D min，不能同时作用在同一柱上C．风荷载有左吹风或右吹风，组合时只能二者取一D．同一跨内组合有T max时，不一定要有D max或D min13 柱下钢筋混凝土单独基础的高度是根据（ C ）A．抗冲切承载力计算确定B．地基承载力计算确定C．基础尺寸的构造要求，再通过抗冲切承载力验算确定D．基础尺寸的构造要求，再通过地基承载力验算确定14 两跨等高铰接排架中有A、B、C三根柱，柱顶承受水平集中荷载作用，则（ A ）A．增大A柱截面，将减小C柱的柱顶剪力B．增大A柱截面，将减小A柱的柱顶剪力C．增大B柱截面，对B柱的柱顶剪力没有影响D．增大B柱截面，将增大A、C柱的柱顶剪力15 单层单跨厂房中，吊车竖向荷载最大值D max（D ）A．同时作用在左右柱B．只作用在左柱C．只作用在右柱D．可能作用在左柱，也可能作用在右柱16 伸缩缝的设置主要取决于（A ）A．结构的长度B．建筑物高差C．场地地质条件D．地震设防烈度17 单层厂房预制柱进行吊装阶段的裂缝宽度验算时，柱自重应乘以（ A ）A．动力系数B．组合值系数C．准永久值系数D．频遇值系数18 在柱顶水平集中力作用下，单层厂房排架柱顶总剪力应按（B ）A．各柱的截面面积分配给各柱B．各柱的抗侧刚度分配给各柱C．各柱的抗弯刚度分配给各柱D．柱子的数量平均分配给各柱19 单层厂房设计中，当需要考虑整体空间工作时，只对（D ）A．屋面恒荷载才考虑厂房的整体空间作用B．屋面活荷载才考虑厂房的整体空间作用C．风荷载才考虑厂房的整体空间作用D．吊车荷载才考虑厂房的整体空间作用20 荷载组合值（A ）A．只用于基本组合B．只用于标准组合C．只针对可变荷载D．只针对永久荷载21 单层厂房排架结构由屋架(或屋面梁)、柱和基础组成，（D ）A．柱与屋架、基础铰接B．柱与屋架、基础刚接C．柱与屋架刚接、与基础铰接D．柱与屋架铰接、与基础刚接22 单层厂房排架柱内力组合时，每种组合都必须包括（A ）A．恒荷载B．吊车荷载C．风荷载D．屋面活荷载23 吊车横向水平荷载作用在（ B ）A．吊车梁轨道顶面B．吊车梁顶面C．吊车梁轨道中部D．吊车梁中部24 下列结构状态中，不属于．．．正常使用极限状态验算内容的是（A ）A．疲劳破坏B．裂缝宽度超过规范要求C．构件挠度超过规范要求D．产生了使人不舒服的振动25 单层厂房排架考虑整体空间作用时，下列说法中不正确．．．的是（B ）A．无檩屋盖比有檩屋盖对厂房的整体空间作用影响大B．均布荷载比局部荷载对厂房的整体空间作用影响大C．有山墙比无山墙对厂房的整体空间作用影响大D．在设计中，仅对吊车荷载作用需要考虑厂房整体空间工作性能的影响26 下列关于荷载代表值的说法中，不正确．．．的是（D ）A．荷载的主要代表值有标准值、组合值和准永久值B．恒荷载只有标准值C．荷载组合值不大于其标准值D．荷载准永久值用于正常使用极限状态的短期效应组合27 单层厂房的抗风柱只承受山墙风荷载和其自重时，设计时可近似按（D ）A．轴拉构件计算B．轴压构件计算C．偏拉构件计算D．受弯构件计算28 单层厂房预制柱吊装验算时，一般情况下柱自重应乘以动力系数（A ）A．1.2 B．1.4C．1.5 D．1.729 单层厂房钢筋混凝土柱下独立基础底板配筋主要由（D ）A.地基抗压承载力确定B.基础底板抗剪承载力确定C.基础抗冲切承载力确定D.基础底板抗弯承载力确定30 关于单层厂房的柱间支撑，下列说法中不正确．．．的是（A ）A.柱间支撑一般包括上部柱间支撑、中部柱间支撑及下部柱间支撑B.柱间支撑的作用是保证厂房结构的纵向刚度和稳定，并将水平荷载传至基础C.当给向柱列的总数在七根以下时应设置柱间支撑D.下部柱间支撑应设置在伸缩缝区段的两端31 在设计厂房结构吊车荷载时，根据吊车达到其额定起吊值的( C )，将吊车工作制度分为轻级、中级、重级和超重级四种工作制。
房屋建筑学（工业厂房）复习题问答题：1、单层厂房的厂房高度是由什么标高确定？答：2、工业厂房建筑的特点。
答：3、单层厂房定位轴线的作用和标定方法？答：厂房定位轴线是确定厂房主要承重构件标志尺寸及其相互位置的基准线，同时也是设备定位、安装及厂房施工放线的依据。
定位轴线的划分是在柱网布置的基础上进行的，并与柱网布置是一致的。
定位轴线一般有横向与纵向之分。
通常与厂房横向排架平面相平行的轴线为横向定位轴线，由左向右顺次序用①、②、③|……进行编号。
；与横向排架平面相垂直的轴线称之为纵向轴线，由下至上顺次序用圈○A、○B、○C……进行编号。
4、单层厂房砖砌外墙的类型。
答：按结构型式：刚架结构、排架结构、拱结构等；按结构材料：砌体结构、混凝土结构、钢结构等；按屋架材料：木屋架、混凝土薄腹梁、各种形状的混凝土屋架、梯形及弧形钢屋架等；按檩条：有檩、无檩；按行车：无吊车、单轨吊、梁式吊、桥式吊等；混凝土屋架又分普通混凝土和预应力混凝土的。
5、单层厂房的外墙的不同结构形式。
答：单层厂房的外墙6、单层厂房地面的特点。
答：面积大、荷载大，腐蚀、磨损等影响严重。
7、单层厂房矩形天窗的主要组成。
答：举行天窗主要由天窗架、天窗帘、天窗屋面板、天窗侧板及天窗端壁等构件组成。
8、单层厂房的屋面基层结构有几种类型？答：从下到上：屋面梁、屋面板、找平层、隔汽层、保温层、隔离层、防水层。
9、单层厂房结构按建筑材料可分为几种？答：按材料分为混合结构（砖柱、钢筋混凝土屋架或木屋架或轻钢屋架）、混凝土结构（钢筋混凝土柱、钢屋架或预应力混凝土屋架）、全钢结构（钢屋架、钢柱）三类。
10、单层厂房平面设计的定位轴线及标定方法。
答：11、大型单层工业建筑的骨架承重结构的组成和结构体系分类。
答：骨架承重结构是由钢筋混凝土构件或钢构件组成骨架的承重结构。
厂房的骨架由下列构件组成，墙体仅起围护作用。
（1）屋盖结构包括屋面板、屋架（或屋面梁）及天窗架、托架等。

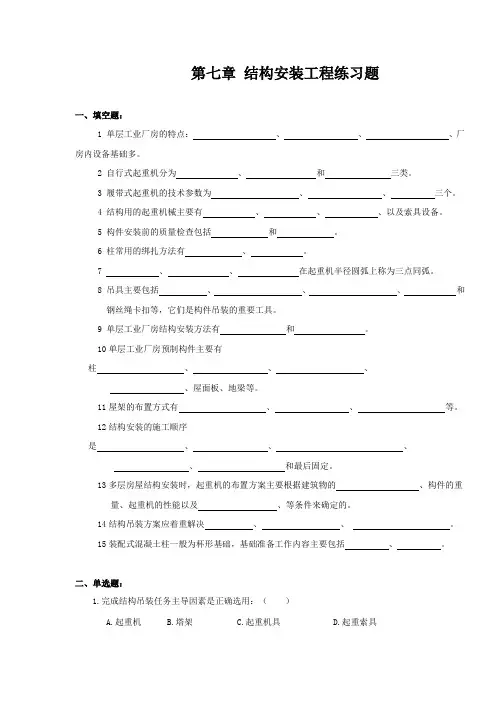

第七章结构安装工程练习题一、填空题：1 单层工业厂房的特点：、、、厂房内设备基础多。
2 自行式起重机分为、和三类。
3 履带式起重机的技术参数为、、三个。
4 结构用的起重机械主要有、、、以及索具设备。
5 构件安装前的质量检查包括和。
6 柱常用的绑扎方法有、。
7 、、在起重机半径圆弧上称为三点同弧。
8 吊具主要包括、、、和钢丝绳卡扣等，它们是构件吊装的重要工具。
9 单层工业厂房结构安装方法有和。
10单层工业厂房预制构件主要有柱、、、、屋面板、地梁等。
11屋架的布置方式有、、等。
12结构安装的施工顺序是、、、、和最后固定。
13多层房屋结构安装时，起重机的布置方案主要根据建筑物的、构件的重量、起重机的性能以及、等条件来确定的。
14结构吊装方案应着重解决、、。
15装配式混凝土柱一般为杯形基础，基础准备工作内容主要包括、。
二、单选题：1.完成结构吊装任务主导因素是正确选用：（）A.起重机B.塔架C.起重机具D.起重索具2.慢速卷扬机主要用于结构吊装、钢筋冷拔，快速卷扬机主要用于：（）A.预应力筋张拉B.吊装结构构件C.垂直运输D.钢筋冷拔3.下列哪种其重形式不属于桅杆式起重机：（）A.悬臂把杆B.独脚把杆C.牵缆式桅杆起重机D.塔桅4.下列哪种不是选用履带式起重机时要考虑的因素：（）A.起重量B.起重动力设备C.起重高度D.起重半径5.下列哪种不是汽车起重机的主要技术性能：（）A.最大起重量B.最小工作半径C.最大起升高度D.最小行驶速度6.屋架一般靠柱边就位，但应离开柱边不小于（），并可利用柱子作为屋架的临时支撑。
A.150mmB.200mmC.250mmD.300mm7.屋架跨度小于或等于18时绑扎（）点。
A.一点B.两点C.三点D.四点8.（）层以下的民用建筑和多层工业建筑多才用轨道式塔式起重机。
A. 5层B.10层C.10层以上D.40层9.柱斜向布置中三点共弧是指( )三者共弧。
A.停机点、杯形基础中心点、柱脚中心B.柱绑扎点、停机点、杯形基础中心点C.柱绑扎点、柱脚中心、停机点D.柱绑扎点、杯形基础中心点、柱脚中心10.履带式起重机当起重臂长一定时，随着仰角的增大( )A.起重量和回转半径增大B.起重高度和回转半径增大C.起重量和起重高度增大D.起重量和回转半径减小三、名词解释：1、综合吊装法2、分件安装法四、简答题：1．简述分件吊装法的吊装过程。

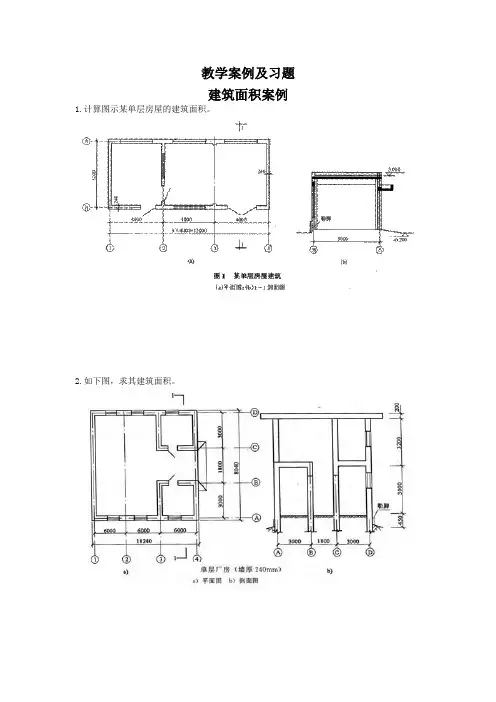

教学案例及习题建筑面积案例1.计算图示某单层房屋的建筑面积。
2.如下图，求其建筑面积。
3.求图所示单层工业厂房高跨部分及低跨部分的建筑面积。
4.如下图，计算高低联跨的单层建筑物的建筑面积。
5.某6层砖混结构住宅楼，2～6层建筑平面图均相同，如下图。
阳台为不封闭阳台，首层无阳台，其他均与二层相同。
计算其建筑面积。
6.求图所示建筑物的建筑面积。
7.求图示深基础做地下架空层的建筑面积。
8．求图示建筑物的建筑面积。
土石方工程1.根据下列图，计算人工平整场地工程量。
2.某地槽开挖如下列图所示，不放坡，不设工作面，三类土。
试计算其工程量。
3.某工程基础如下图，现场土质为一般土，室外设计地坪标高为-0.3m，不考虑排水沟和排水井，要求按图计算：1〕人工挖地槽工程量。
2〕假设图中垫层上皮标高改为 1.7m，试计算人工挖地槽工程量〔含清单和定额〕。
3)计算槽底钎探工程量。
4〕计算挖地槽回填土工程，已知混凝土基础工程量为23.61m³，砖基础工程量为17.67m³。
5〕已知地面面层厚20mm，垫层厚60mm，计算室内回填土工程量；6〕计算余土外运工程量。
4.某独立基础如下列图所示，现场土质为一般土，室外设计地坪标高为-0.3m，垫层上皮标高为-1.8m，试计算人工挖土方工程量并计价。
5.某建筑物的基础如下列图所示，三类土，计算〔1〕人工挖地槽工程量〔2〕砖基础工程量。
6.计算下列图挖地槽工程量〔土质为一般土〕桩基础工程1.某工程用打桩机，打如图4-1所示钢筋混凝土预制方桩，共50根，求其工程量。
2.某工程有30根钢筋混凝土柱，根据上部荷载计算，每根柱下有4根350mm×350 mm方桩，桩长30 m(用2根长15 m方桩用焊接方法接桩)，桩顶距自然地坪5 m，采用柴油打桩机打桩，计算桩基础工程量。
砌筑工程1.计算下列图所示垫层和砖基础工程量。
2.求图所示的墙体工程量。
3.求图所示的墙体工程量4.某单层建筑物平面如下图，层高3.6m，净高3.48m，计算高度3.48m，门窗及内外墙体、埋件体积分别见表1、表2。
钢筋混凝土单层工业厂房习题一、填空题：1、厂房屋盖结构有 、 两种类型。
2、厂房横向排架是由 、 、 组成。
3、厂房纵向排架是由 、 、 、 、 组成。
4、屋架之间的支撑包括 、 、 、 。
5、钢筋混凝土排架结构单层厂房当室内最大间距为 ，室外露天最大间距为 时，需设伸缩缝。
6、柱间支撑按其位置可分为 和 。
7、单厂排架内力组合的目的是 。
8、钢筋混凝土单层厂房排架的类型有 、 两种。
9、等高排架在任意荷载作用下的内力计算方法是 。
10、厂房柱牛腿的类型有 、 两种。
二、判断题：1、单层厂房有檩体系屋盖整体性和刚度好。
（ ）2、单层厂房无檩体系屋盖整体性和刚度好。
（ ）3、钢筋混凝土排架结构单层厂房，除基础之外，所有构件都是预制的。
（ ）4、单层工业厂房结构计算时，横向排架和纵向排架都必须计算。
（ ）5、单层工业厂房的牛腿柱的牛腿主要发生斜压破坏。
（ ）6、等高排架在任意何载作用下都可采用剪力分配法进行计算。
（ ）7、不等高排架在任意何载作用下都可采用剪力分配法进行计算。
（ ）8、排架结构内力组合时，恒载在任何情况下都参与组合。
（ ）9、风荷载分左来风和右来风，二者同时参与组合。
（ ）10、单层单跨的厂房参与组合的吊车台数最多考虑两台。
（ ）三、选择题：1、有吊车厂房结构温度区段的纵向排架柱间支撑布置原则以下列（ ）项为正确做法。
A 下柱支撑布置在中部，上柱支撑布置在中部及两端B 下柱支撑布置在两端，上柱支撑布置在中部C 下柱支撑布置在中部，上柱支撑布置在两端D 下柱支撑布置在中部及两端，上柱支撑布置在中部2、单层厂房排架柱内力组合中可变荷载的下列特点，（ ）有误。
A 吊车竖向荷载，每跨都有max D 在左、min D 在右及min D 在左、 max D 在右两种情况；每次只选一种B 吊车横向水平荷载m ax T 同时作用在该跨左、右两柱，且有正、反两个方向C maxD 或min D 必有m ax T ，但有m ax T 不一定有max D 或min D D 风荷载有左来风和右来风，每次选一种3、当单层工业厂房纵向排架柱列数（ ）时，纵向排架也需计算。
A 8≤B 9≤C 6≤D 7≤4、排架计算时，对一单层单跨厂房一个排架，应考虑（ ）台吊车。
A4台 B2台 C3台 D 按实际使用时的吊车台数计5、排架计算时，对一单层多跨厂房的一个排架，应考虑（ ）台吊车。
A4台 B2台 C3台 D 按实际使用时的吊车台数计6、大部分短牛腿的破坏形式属于（ ）。
A 剪切破坏B 斜压破坏C 弯压破坏D 斜拉破坏7、排架结构内力组合时，任何情况下都参与组合的荷载是（ ）。
A 活荷载B 风荷载C 吊车竖向和水平荷载D 恒荷载四、简答题：1、简述厂房屋盖结构的类型及特点。
2、排架结构厂房柱网的布置模数有哪些要求3、厂房支撑系统的支撑作用：4、屋架之间需设置哪些支撑各有什么作用5、试述天窗架的支撑作用。
6、试述柱间支撑及布置7、柱间支撑为什么要设在伸缩缝区段的中央或临近中央的柱间8、单层工业厂房是否需要计算纵向排架9、排架的计算简图有何基本假定10、绘出单跨单层厂房在下列荷载作用下的实际结构图形和结构计算简图：11、单层工业厂房排架内力计算时，需要单独考虑的荷载有哪些12、排架计算时，对单层单跨厂房和单层多跨厂房的一个排架，如何考虑吊车的台数13、单厂排架内力组合的目的是什么14、什么叫剪力分配法15、等高排架在任意何载作用下的内力计算如何进行16、如何确定排架柱的控制截面17、单厂排架内力组合中通常选择哪几种组合18、单厂排架内力组合中有哪些注意事项19、排架内力符号的规定：20、如何选择柱的截面形式其特点如何21、为何要对柱进行吊装验算22、单厂柱子吊装验算时有哪些注意事项23、短牛腿的破坏形式24、柱下独立基础的设计内容主要有哪些参考答案一、填空题：1、有檩体系 无檩体系2、屋架（横梁） 横向柱列 基础3、纵向柱列 基础 连系梁 吊车梁 柱间支撑4、上弦水平支撑 下弦水平支撑 垂直支撑 纵向水平系杆：5、100m 70m 。
6、上柱柱间支撑 下柱柱间支撑7、寻找计算截面的最不利的内力8、等高排架 不等高排架9、剪力分配法10、长牛腿 短牛腿二、判断题：1、×2、√3、√4、×5、√6、√7、×8、√9、× 10、√三、选择题：1、A2、C3、D4、B5、A6、B7、D四、简答题：1、（1）无檩体系：大型屋面板、屋架（或屋面梁）及屋盖支撑、天窗架及其支撑等组成，其刚度和整体性好。
（2）有檩体系：由小型屋面板（或瓦材）、檩条、屋架及屋盖支撑组成，构件重量轻，便于运输与安装。
但因构件种类多，荷载传递路线长，故整体性及刚度较差，其造价比无檩体系的大，仅能用于运输、吊装等困难的情况下或在轻型不保温的厂房中才被采用。
2、（1）柱距：6m ，标准化、定型化，经济效果好（大柱网时如12m 柱距时，采用托梁，仍可用6m 的标准构件）。
（2）跨度：m 18π时，符合3m 的倍数；m 18≥时，符合6m 的倍数。
3、（1）保证结构构件的稳定与正常工作；（2）增强厂房的整体稳定性和空间刚度；（3）把水平荷载传递到主要承重构件上。
4、 （1）屋架上弦横向水平支撑：一般设在温度区段的端部第一或二个柱距。
①增强屋盖的整体刚度；②保证屋架上弦或屋面梁上翼缘的侧向稳定；③将山墙抗风柱传来的纵向水平力传到两侧柱列上。
（2）屋架下弦横向水平支撑：上弦水平支撑的对应位置。
①保证将屋架下弦受到的纵向水平荷载传给纵向排架柱顶；②防止下弦杆产生振动。
（3）屋架下弦纵向水平支撑：常设置在屋架下弦的端部节间，并与下弦横向水平支撑组成封闭的支撑体系，以利增强厂房的整体性。
①加强屋盖结构在横向水平面内的刚度，保证横向水平荷载的纵向分布，增强排架空间作用与刚度。
②在屋盖设有托架时，还可以保证托架上翼缘的侧向稳定，并将托架区域内的横向水平风荷载有效地传到相邻柱上。
（4）屋架垂直支撑与水平系杆：①保证屋架在安装和使用阶段的侧向稳定，防止吊车工作时间屋架下弦的侧向颤动，增强厂房的整体刚度；②设置在第一柱间的下弦受压水平系杆，除了能改善屋架下弦的侧向稳定外，防止局部失稳外，当山墙抗风柱与屋架下弦连接时，还有支承抗风柱、传递山墙风荷载的作用。
5、①保证天窗架上弦的侧向稳定；②将天窗端壁上的水平风荷载传递给屋架。
6、柱间支撑分为上柱柱间支撑和下柱柱间支撑。
（1）柱间支撑的作用：①柱间支撑把沿厂房纵向相邻的两根柱连接在一起，以承受由山墙传来的风力和由吊车梁传来的纵向水平制动力以及纵向水平地震力；②提高厂房纵向刚度和稳定性，它相当于在纵向柱列中设置的不动点。
（2）柱间支撑的布置：如图11-1所示。
①一般情况下，应在厂房单元的中部设置上、下柱间支撑，且下柱支撑应与上柱支撑配套设置；②有吊车或8度和9度时，宜在厂房单元两端增设上柱支撑；③厂房单元较长或8度三、四类场地和9度时，可在厂房单元中部1/3区段内设置两道柱间支撑。
图11-1 柱间支撑的布置图7、柱间支撑把沿厂房纵向相邻的两根柱连接在一起，以承受由山墙传来的风力和由吊车梁传来的纵向水平制动力以及水平地震力，提高厂房纵向刚度和稳定性，它相当天纵向柱列中设置的不动点。
如果将它设置在伸缩缝两端的柱间，当温度变化时，将使伸缩缝区段内结构构件变形，不仅受到具有一定抗侧刚度的柱的约束，而且受到抗侧刚度较大的柱间支撑的约束，产生较大的温度应力，可能在厂房结构构件中引起竖向的温度裂缝。
因此，将柱间支撑设置在伸缩缝区段两端的柱间一般说来是不妥的。
当温度变化时，伸缩缝区段的中点，是该区段的不动点，将柱间支撑设在该区段不动点上，既不会约束伸缩缝区段内的结构构件沿纵向变形，避免引起附加的温度应力，又能起承受水平力、提高厂房纵向刚度的作用。
因此，应将柱间支撑设置在厂房伸缩缝区段的中央或临近中央的柱间。
8、厂房的纵向柱子较多，通常其水平刚度较大，在纵向水平荷载作用下，每根柱子分到的水平力较小，故纵向排架一般可不必计算。
但当纵向柱子较小（少于7个），或需要考虑地震作用时，应进行纵向排架计算。
9、（1）屋架与柱顶铰接，柱底与基础刚接；（2）屋架或屋面梁为刚性杆件，即无轴向变形，∞=EI ；（3）在排架的计算简图中，柱的计算轴线应取其上、下柱的截面形心线。
10、如图11-2~11-6所示。
（1）屋盖恒荷载1G ：如图11-2所示。
作用点位于：距定位轴线（柱外缘）150mm 处（根据施工安装及必备的搭接长度确定的），距上柱几何形心线：15021-=u h e 上、下柱几何形心线偏心距：222l u h h e -= 111e G M =212e G M =图11-2 屋盖恒载作用下计算简图（2）柱（上柱重2G 、下柱重3G ）及吊车梁自重4G 作用下；如图11-3所示。
12342e G e G M -=图11-3 吊车梁及上、下柱自重作用下计算简图 图11-4 吊车竖向荷载作用下计算简图（3）吊车竖向荷载max D 、min D 作用下；如图11-4所示。
（4）吊车水平荷载m ax T 作用下；图 图11-5吊车水平荷载作用下计算简图（5）风载作用下，如图11-6所示图11-6 风荷载作用下计算简图11、（1）恒荷载；屋架、屋面板、天窗、牛腿柱柱、吊车梁及轨道自重等；（2）屋面活载；（3）吊车竖向荷载max D 、min D （左右两种情况）；（4）吊车水平荷载m ax T ：（左右两种情况）；（5）风荷载：（左右两种情况）；12、考虑到多台吊车同时工作并都达到最不利位置的组合概率很小，规范规定，计算排架时，单跨一般按不多于两台考虑，多跨厂房按不多于四台考虑。
13、进行内力分析和组合的目的就是要找出在哪些荷载共同作用下，对排架柱的某一特定截面产生最不利内力。
为此，可先对各项荷载作用分别进行内力计算，然后用内力组合的方法求出控制截面的最不利内力。
14、当排架结构柱顶作用有水平集中力（如风载、地震作用下）F 时，各柱的柱顶剪力按其抗剪刚度与各柱抗剪刚度总和的比例关系进行分配，故称剪力分配法，其计算公式为：F F V i n i i ii ηδδ==∑=11115、仍采用剪力分配法。
不论在何种荷载作用下，为能利用上述的剪力分配系数，把排架结构的内力计算任意何载作用下的计算过程分为两步进行：①先在排架柱顶部附加一个不动铰支座以阻止其水平侧移，用无侧移排架的计算方法求出支座反力R ，根据R 值就可得到相应的内力图。
②撤除附加不动铰支座，并将R 以反方向作用于排架柱顶，以期恢复到原来的结构体系情况。
就成了在柱顶水平力作用下排架的内力计算情况。
将上述两种①、②两步求得的内力进行叠加，就能得到排架结构的实际内力图。
