15单层工业厂房

单层工业厂房的结构组成概述单层工业厂房是指只有一层楼的工业建筑物，其结构组成主要包括地基、地板、柱、梁、屋面和墙体等。

首先，地基是承载工业厂房整体结构的基础。

地基通常采用混凝土浇筑，以确保工业厂房的稳定和安全。

地基的设计和施工应根据地质条件和负荷要求进行，以确保工业厂房具有足够的承载能力。

其次，地板是工业厂房的承载面。

地板通常采用混凝土浇筑，以满足对重型设备和机械的承载要求。

地板的厚度和强度应根据工业厂房的使用要求和设备负荷进行设计，以确保地板的稳定和耐久性。

柱是工业厂房的主要承重结构。

柱通常采用钢结构，通过梁和柱之间的连接来传递负荷。

柱的设计应根据工业厂房的跨度和负荷要求进行，以确保柱的稳定和承载能力。

梁是连接柱和屋面结构的水平承重构件。

梁通常也采用钢结构，通过连接柱和墙体的螺栓来传递负荷。

梁的设计应根据工业厂房的跨度和负荷要求进行，以确保梁的稳定和承载能力。

屋面是工业厂房的覆盖物，起到保护建筑物内部设备和机械的作用。

屋面通常采用金属材料，如钢板或铝板，以确保其耐久性和防水性能。

屋面的设计应根据工业厂房的跨度、风载和雨水排放要求进行，以确保屋面的稳定和防水性能。

墙体是工业厂房的围护结构，起到隔热、隔音和保温的作用。

墙体通常采用混凝土或金属材料，以满足对环境保护和节能要求。

墙体的设计应根据工业厂房的外部环境和使用要求进行，以确保墙体的稳定和耐久性。

除了上述主要结构组成外，单层工业厂房还包括门窗、天窗、通风设施和消防设备等。

门窗通常采用金属或玻璃材料，以提供必要的出入口和采光条件。

天窗用于增加自然采光和通风效果。

通风设施和消防设备用于提供员工的舒适和安全。

总之，单层工业厂房的结构组成主要包括地基、地板、柱、梁、屋面和墙体等。

这些结构组成相互配合，共同承载和保护工业厂房的整体结构和设备。

在设计和施工过程中，应根据工业厂房的使用要求和负荷要求进行精确计算和合理布置，以确保工业厂房的稳定、安全和耐久。

在单层工业厂房的结构组成中，还有一些其他重要的组成部分和设施，包括屋面排水系统、电气系统和消防系统等。

单层工业厂房设计方案单层工业厂房设计方案一、设计概述本工业厂房设计方案旨在满足工业生产的需要，提供一个舒适、安全、高效的生产环境。

本厂房设计方案采用单层结构，将生产车间、办公区、仓储区等功能区域合理布置。

二、场地选址本厂房设计方案选址于郊区，地理位置便于物流运输，附近设有铁路、主干道等交通便利设施。

场地面积为10000平方米，选择了空旷的场地以适应厂房建设的需要。

三、建筑布局本厂房设计方案将整体工厂分为生产车间、办公区、仓储区等多个区域，并合理布置。

1. 生产车间：设计了车间面积为6000平方米，可容纳4条生产线。

为了适应不同生产需求，每条生产线的工作间隔较大，方便机械设备安装与维护。

2. 办公区：设计了办公楼，占地面积为1000平方米，分为办公室、会议室、休息室等。

办公室紧邻车间，方便生产管理和工作协调。

3. 仓储区：设计了占地面积为2000平方米的仓储区，分为原材料仓和成品仓。

原材料仓位于生产车间附近，便于取料；成品仓则位于场地边缘，便于物流运输。

四、建筑结构本厂房设计方案采用钢结构建筑，具备较好的承载力、防火性能和稳定性。

1. 墙体：采用夹芯板墙体，内外包覆防火、隔音保温材料，具有较好的保温性能和防火性能。

2. 屋面：使用彩钢瓦作为屋面材料，具备较强的耐腐蚀性和防水性能。

3. 地面：车间地面采用防尘地坪，具备耐磨、防滑等特点。

五、设备安装本厂房设计方案在车间内设立了合理的设备安装区域，以确保生产设备的正常运行。

1. 设备选用：根据生产需求，选用了符合国家标准的机械设备，确保质量可靠、效率高。

2. 设备布局：根据生产流程和安全要求，合理布置生产设备，同时预留了维修通道和安全通道。

3. 设备配套：为了保证设备正常运行，设计了适当的配套设备，包括排风系统、照明系统、电力系统等。

六、环境控制本厂房设计方案重视环境控制，保证生产环境的舒适和安全。

1. 空气质量控制：车间内设置了空气净化设备，保证空气质量符合国家标准。

【单层工业长结构和下列哪些因素有关？生产工艺流程的需要、生产条件的需要、起重运输的需要、防止生产过程中产生有害因素的需要。

【单层厂房结构在施工和生产使用期间所承受的主要荷载有：恒载、吊车竖向荷载、吊车纵横向水平制动力、风荷载、雪荷载、施工荷载、地震作用、其它荷载【支撑的作用主要是：一、在施工和使用阶段保证厂房结构的几何稳定性；二、保证厂房结构的横向水平刚度、纵向刚度以及空间整体性；三、为主体结构构件提供适当的侧向支撑点，改善他们的侧向稳定性；四将某些水平荷载传给主要承重结构和柱间支撑两大部分【屋面大梁和屋架的主要作用：一、保证厂房内部有一个比较大的跨度；二、作为排架分析中的水平横梁，传递水平方向的拉力或压力；三、承受屋面板、檩条、天沟板、天窗架传来的重量，并传给柱子；四、承受悬挂吊车，或悬挂的工艺设备的重量；五、和屋盖支撑系统组成水平和竖向结构，保证屋盖水平和垂直方向的刚度和稳定。

【柱下条形基础一般在下述情况采用：一）柱承受较大荷载或地基条件太差，致使采用单独基础可能出现过大的沉降差异时；二）柱下按照地基承载力要求必须有足够的基础底面积，而设置单独基础会在平面布置上受到限制时。

【在确定排架结构的计算简图时，有以下计算假定：一）屋架或屋面大梁与柱顶连接处，计算中只考虑能传递竖向力和水平剪力，按铰接节点考虑；二）排架柱与基础连接处可按固定端考虑；三）铰接排架横梁的刚度很大，受力后的轴向变形可忽略不计，排架受力后，横梁两端两个柱子的柱顶水平位移相等；四）排架柱的高度由固定端算至柱顶铰结点处，排架柱的轴线为柱的几何中心；五）排架的跨度以厂房的轴线为准。

【承载能力极限状态设计是指结构或构件按不超越以下极限状态进行的设计：（1）整个结构或结构的一部分作为刚体失去平衡；（2）结构构件或连接因材料强度被超过而破坏，包括疲劳破坏，（3）结构转变为机动体系；（4）结构或结构构件丧失稳定。

【正常使用极限状态设计是指结构或构件按不超越以下极限状态进行的设计：（1）影响正常使用或外观的变形，（2）影响正常使用或耐久性能的裂缝；（3）影响正常使用的震动或其他特定状态。

单层混凝土工业厂房设计示例一、设计条件及要求 １.设计条件某双跨等高金工车间,厂房长度６0m ，柱距为6m,不设天窗。

跨度分别为18m 和15m,其中18m 跨设有两台３2t 中级载荷状态桥式吊车;15ｍ 跨设有两台10t 中级载荷状态桥式吊车。

吊车采用大连起重机厂“８５系列９5确认”的桥式吊车,轨顶标志高度均为为7.8ｍ。

厂房围护墙厚240，下部窗台标高为１.２m ，窗洞4.8m ×3.6m ；中部窗台标高为6.3ｍ,窗洞４.8m ×1.５m ；上部窗台标高为９．6m,窗洞４.８m ×1．2m 。

采用钢窗。

室内外高差为0.3０m 。

屋面采用大型屋面板，卷材防水（两毡三油防水屋面）,为非上人屋面。

厂房所在地的地面粗糙度为B 类,基本风压ｗ0=０.３5kN/m 2,组合值系数ψc =0.6；基本雪压S 0=0.4ｋN/m 2，组合值系数ψc =0.6。

基础持力层为粉土,埋深为-2.０m,粘粒含量ρc =0.8,地基承载力特征值f ak ＝140kN/m 2，基底以上土的加权平均重度γm =１7kN/m 3、基底以下土的重度γ＝１8kN/m 3。

排架柱拟采用C30砼，基础采用Ｃ20砼；柱中受力钢筋采用HR Ｐ３35钢，箍筋、构造筋、基础配筋采用ＨP Ｂ２35钢。

２.设计要求除排架柱、抗风柱和基础外，其余构件均选用标准图集。

设计内容包括：（1)选择厂房结构方案, 进行平面、剖面设计和结构构件的选型； （2)设计中柱及柱下单独基础；（3)绘制施工图,包括结构平面布置图、排架（中）柱的模板图和配筋图等。

二、 结构方案设计 １.厂房平面设计厂房的平面设计包括确定柱网尺寸、排架柱与定位轴线的关系和设置变形缝。

柱距为６ｍ，横向定位轴线用①、②…表示,间距取为6m;纵向定位轴线用(A ）、（B)（C)表示，间距取等于跨度,即（Ａ)~(B)轴线的间距为18m ，(B ）~（Ｃ）轴线的间距为1５ｍ。

(一)组成一般由屋面梁(或屋架)、屋面板、檩条、托架、天窗架、屋盖支撑系统等组成。

1．屋面根据材料的不同分为：由轻型板材组成的有檩体系和由大型屋面板(预制)组成的无檩体系。

2．有檩体系是在屋面梁(或屋架)上铺设檩条，檩条上放置轻型板材而成。

檩条的间距1．0～5．0m，视轻型板材的承载能力而定，支承檩条的屋架间距一般为6．0～12．Om，屋面坡度为1／20～1/50。

3．无檩体系是指在屋面梁或屋架上，直接放置预制大型钢筋混凝土预制板的屋盖。

大型屋面板的尺寸一般为1．5m×6．Om、3．O m×6．Om，屋架间距为6．Om，屋面坡度为1／10～1/12。

(二)屋盖支撑系统1．屋盖结构的支撑系统，通常由下列支撑组成：(1)屋架和天窗架的横向支撑；还可分为屋架和天窗架的上弦横向支撑以及屋架下弦(2)屋架的纵向支撑；还可分为屋架上弦纵向支撑和屋架下弦纵向水平支撑。

(3)屋架和天窗架的垂直支撑。

(4)屋架和天窗架的水平系杆；还可分为屋架和天窗架上弦水平系杆以及屋架下弦水平系杆。

所有支撑应与屋架、托架、天窗架和檩条(或大型屋面板)等组成完整的体系。

2．屋盖结构的支撑形式一般可按以下要求采用：(1)屋架和天窗架的上弦横向支撑，屋架下弦横向水平支撑和屋架上弦纵向支撑以及屋架下弦纵向水平支撑，一般采用十字交叉的形式。

(2)屋架和天窗架的垂直支撑，可参考图10-35(a)-(d)的形式选用；其中，图10—35(c)一般用于天窗架两侧的垂直支撑，图10-35(d)为兼作檩条的垂直支撑。

(3)屋架和天窗架的水平系杆，包括柔性系杆(拉杆)和刚性系杆(压杆)，通常，柔性系杆采用单角钢，刚性系杆采用由两个角钢组成的十字形截面。

在有檩屋盖体系中，檩条可兼作横向支撑的承压杆(刚性杆)。

此时，充任支撑承压杆的檩条应计算其所承受的轴心力。

3．屋盖结构支撑是屋盖结构的一个组成部分，它的作用是将厂房某些局部水平荷载传递给主要承重结构，并保证屋盖结构构件在安装和使用过程中的整体刚度和稳定性。

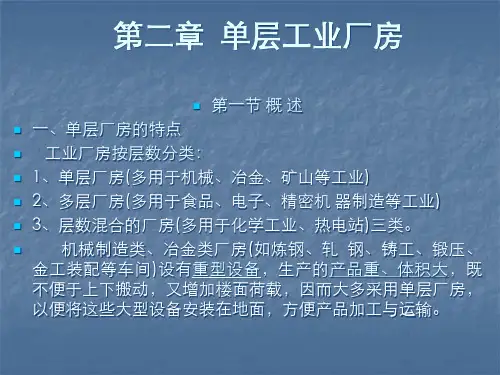

单层工业厂房介绍单层工业厂房是一种常见的工业建筑类型，用于制造、加工、仓储等各种工业活动。

该类工业厂房通常具有较大的空间和高度，能够满足生产过程中的各种需求。

单层工业厂房的设计非常重要，它需要考虑到生产流程的要求、设备的安装和维护、生产效率的提高等方面的需求。

因此，最佳的单层工业厂房设计应考虑以下几个方面。

首先，单层工业厂房需要具有足够的空间，以容纳生产设备、物料储存和加工区域。

一般情况下，工业厂房应该具有较高的天花板高度，以便于安装大型设备和储存物料。

此外，工业厂房的空间布局也需要合理，以便于生产流程的顺畅进行。

其次，单层工业厂房的结构必须稳固坚固。

这是为了确保工业厂房能够抵御自然灾害、抗风、抗震等力量的作用。

为了达到这个目标，工业厂房通常使用钢结构或混凝土结构，以提供足够的支持和稳定性。

此外，单层工业厂房的建筑材料也应具有较高的耐火性能，以避免火灾对厂房和生产设备的破坏。

第三，单层工业厂房应具备良好的通风和排气系统。

因为工业生产过程中会产生大量的热、烟、蒸汽等废气，如果这些废气无法及时排出，将会影响工人的劳动环境和产品质量。

因此，工业厂房通常配备有通风和排气设备，以确保良好的空气流通。

第四，单层工业厂房应具有合适的照明系统。

在工业生产中，良好的照明是非常重要的，因为它直接影响到工人的工作效率和产品质量。

为了确保厂房内部有足够的光线，工业厂房通常安装有适合的照明设备，如天花板灯、照明灯等。

此外，工业厂房还应考虑到特殊工序的需求，如精细加工和检验等，这些需要更专业的照明设备来满足。

最后，单层工业厂房还应考虑到人员出入和货物运输的需求。

为了方便员工进出工作场所，工业厂房通常会设置合适的出入口和通道。

此外，为了便于货物的装卸和运输，工业厂房还会配备货物升降机、装卸台和货车停车场等设施。

综上所述，单层工业厂房是一种适用于各种制造和加工活动的工业建筑。

它具有足够的空间、稳固的结构、良好的通风、合适的照明和方便的出入口，以满足工业生产的各种需求。

第1篇一、工程概况本工程为某公司新建的单层工业厂房，位于XX市XX区，占地面积为XXX平方米，建筑面积为XXX平方米。

厂房结构为钢筋混凝土框架结构，屋面采用彩钢瓦，基础为钢筋混凝土基础。

本工程工期为6个月，施工期间需保证工程质量、安全、进度和文明施工。

二、施工组织设计1.施工部署（1）组织机构成立项目经理部，负责整个工程的施工管理工作。

项目经理部下设工程技术部、质量安全部、物资设备部、人力资源部、财务部等部门。

（2）施工顺序基础工程→主体结构工程→屋面工程→装饰装修工程→安装工程→竣工验收。

2.施工进度计划根据工程特点和施工方案，制定详细的施工进度计划，确保工程按期完成。

三、施工方案1.基础工程（1）施工工艺采用钢筋混凝土基础，分台阶式施工，先挖基坑，然后进行基础模板安装、钢筋绑扎、混凝土浇筑。

（2）质量控制要点1）基坑开挖前，需对地质情况进行调查，确保基坑开挖安全。

2）基础模板安装要牢固，保证混凝土浇筑时模板不变形。

3）钢筋绑扎要符合规范要求，确保钢筋间距、直径、长度等符合设计要求。

4）混凝土浇筑前，需对混凝土配合比进行试验，确保混凝土强度、耐久性等指标满足设计要求。

5）混凝土浇筑过程中，要严格控制混凝土浇筑速度，避免出现蜂窝、麻面等质量问题。

2.主体结构工程（1）施工工艺主体结构采用钢筋混凝土框架结构，分阶段施工，先进行柱、梁、板模板安装，然后进行钢筋绑扎、混凝土浇筑。

（2）质量控制要点1）模板安装要牢固，保证混凝土浇筑时模板不变形。

2）钢筋绑扎要符合规范要求，确保钢筋间距、直径、长度等符合设计要求。

3）混凝土浇筑前，需对混凝土配合比进行试验，确保混凝土强度、耐久性等指标满足设计要求。

4）混凝土浇筑过程中，要严格控制混凝土浇筑速度，避免出现蜂窝、麻面等质量问题。

5）混凝土养护期间，要保证混凝土表面湿润，防止出现裂缝。

3.屋面工程（1）施工工艺屋面采用彩钢瓦，分阶段施工，先进行屋面防水层施工，然后进行彩钢瓦安装。
