单层工业厂房(第四节)

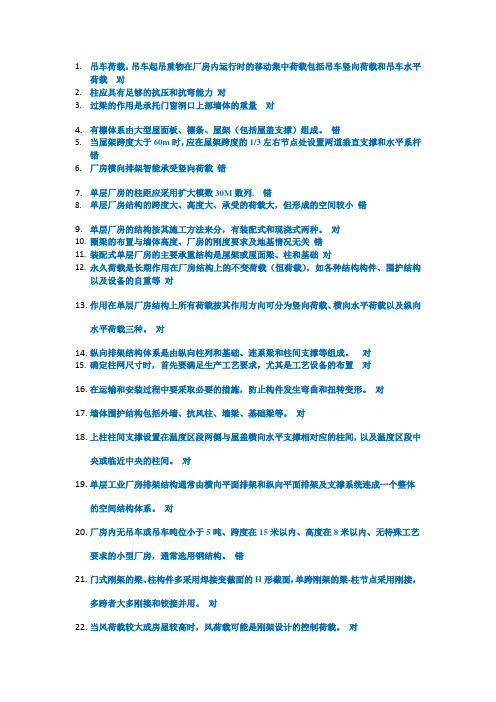

1.吊车荷载，吊车起吊重物在厂房内运行时的移动集中荷载包括吊车竖向荷载和吊车水平荷载对2.柱应具有足够的抗压和抗弯能力对3.过梁的作用是承托门窗洞口上部墙体的重量对4.有檩体系由大型屋面板、檩条、屋架（包括屋盖支撑）组成。

错5.当屋架跨度大于60m时，应在屋架跨度的1/3左右节点处设置两道垂直支撑和水平系杆错6.厂房横向排架智能承受竖向荷载错7.单层厂房的柱距应采用扩大模数30M数列. 错8.单层厂房结构的跨度大、高度大、承受的荷载大，但形成的空间较小错9.单层厂房的结构按其施工方法来分，有装配式和现浇式两种。

对10.圈梁的布置与墙体高度、厂房的刚度要求及地基情况无关错11.装配式单层厂房的主要承重结构是屋架或屋面梁、柱和基础对12.永久荷载是长期作用在厂房结构上的不变荷载（恒荷载），如各种结构构件、围护结构以及设备的自重等对13.作用在单层厂房结构上所有荷载按其作用方向可分为竖向荷载、横向水平荷载以及纵向水平荷载三种。

对14.纵向排架结构体系是由纵向柱列和基础、连系梁和柱间支撑等组成。

对15.确定柱网尺寸时，首先要满足生产工艺要求，尤其是工艺设备的布置对16.在运输和安装过程中要采取必要的措施，防止构件发生弯曲和扭转变形。

对17.墙体围护结构包括外墙、抗风柱、墙梁、基础梁等。

对18.上柱柱间支撑设置在温度区段两侧与屋盖横向水平支撑相对应的柱间，以及温度区段中央或临近中央的柱间。

对19.单层工业厂房排架结构通常由横向平面排架和纵向平面排架及支撑系统连成一个整体的空间结构体系。

对20.厂房内无吊车或吊车吨位小于5吨、跨度在15米以内、高度在8米以内、无特殊工艺要求的小型厂房，通常选用钢结构。

错21.门式刚架的梁、柱构件多采用焊接变截面的H形截面，单跨刚架的梁-柱节点采用刚接，多跨者大多刚接和铰接并用。

对22.当风荷载较大或房屋较高时，风荷载可能是刚架设计的控制荷载。

对23.无檩体系由小型屋面板、屋面梁或屋架以及屋盖支撑所组成。

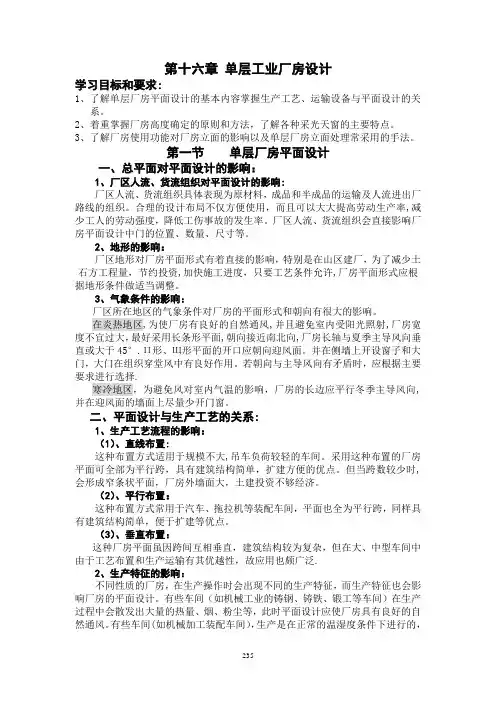

第十六章单层工业厂房设计学习目标和要求:1、了解单层厂房平面设计的基本内容掌握生产工艺、运输设备与平面设计的关系。

2、着重掌握厂房高度确定的原则和方法，了解各种采光天窗的主要特点。

3、了解厂房使用功能对厂房立面的影响以及单层厂房立面处理常采用的手法。

第一节单层厂房平面设计一、总平面对平面设计的影响：1、厂区人流、货流组织对平面设计的影响:厂区人流、货流组织具体表现为原材料，成品和半成品的运输及人流进出厂路线的组织。

合理的设计布局不仅方便使用，而且可以大大提高劳动生产率,减少工人的劳动强度，降低工伤事故的发生率。

厂区人流、货流组织会直接影响厂房平面设计中门的位置、数量、尺寸等。

2、地形的影响：厂区地形对厂房平面形式有着直接的影响，特别是在山区建厂，为了减少土石方工程量，节约投资,加快施工进度，只要工艺条件允许,厂房平面形式应根据地形条件做适当调整。

3、气象条件的影响：厂区所在地区的气象条件对厂房的平面形式和朝向有很大的影响。

在炎热地区,为使厂房有良好的自然通风,并且避免室内受阳光照射,厂房宽度不宜过大，最好采用长条形平面,朝向接近南北向,厂房长轴与夏季主导风向垂直或大于45°.П形、Щ形平面的开口应朝向迎风面。

并在侧墙上开设窗子和大门，大门在组织穿堂风中有良好作用。

若朝向与主导风向有矛盾时，应根据主要要求进行选择.寒冷地区，为避免风对室内气温的影响，厂房的长边应平行冬季主导风向,并在迎风面的墙面上尽量少开门窗。

二、平面设计与生产工艺的关系:1、生产工艺流程的影响：（1）、直线布置:这种布置方式适用于规模不大,吊车负荷较轻的车间。

采用这种布置的厂房平面可全部为平行跨，具有建筑结构简单，扩建方便的优点。

但当跨数较少时,会形成窄条状平面，厂房外墙面大，土建投资不够经济。

（2）、平行布置：这种布置方式常用于汽车、拖拉机等装配车间，平面也全为平行跨，同样具有建筑结构简单，便于扩建等优点。

（3）、垂直布置：这种厂房平面虽因跨间互相垂直，建筑结构较为复杂，但在大、中型车间中由于工艺布置和生产运输有其优越性，故应用也颇广泛.2、生产特征的影响：不同性质的厂房，在生产操作时会出现不同的生产特征，而生产特征也会影响厂房的平面设计。

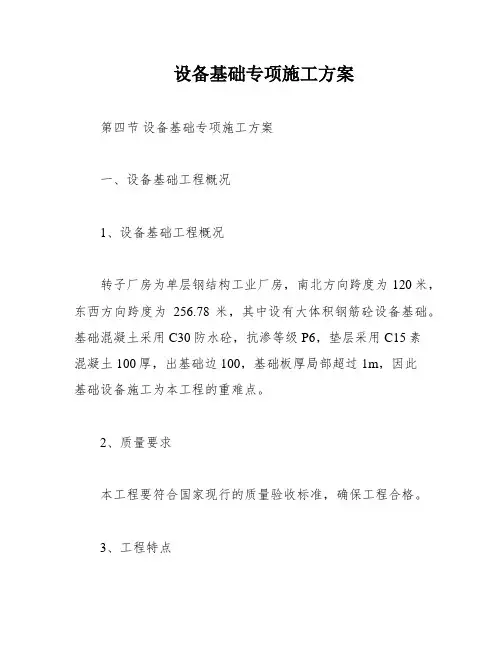

设备基础专项施工方案第四节设备基础专项施工方案一、设备基础工程概况1、设备基础工程概况转子厂房为单层钢结构工业厂房，南北方向跨度为120米，东西方向跨度为256.78米，其中设有大体积钢筋砼设备基础。

基础混凝土采用C30防水砼，抗渗等级P6，垫层采用C15素混凝土100厚，出基础边100，基础板厚局部超过1m，因此基础设备施工为本工程的重难点。

2、质量要求本工程要符合国家现行的质量验收标准，确保工程合格。

3、工程特点1）工程量大：设备基础的总混凝土量、总钢筋、总模板均较大。

2）精度要求高：该设备基础共有螺栓孔、预埋件较多。

而且设备基础外型复杂，变截面较多，因此在施工时误差要控制到最小，施工难度较大。

3）质量要求高：本工程要符合国家现行的质量验收标准，确保工程合格。

4）工期紧张：设备基础总工程量较大，工序繁杂，交叉作业较多，而且工期较短。

4、重点、难点分析及对策1）工程量较大：由于设备基础工程量较大工期较短，而且设备基础施工处于关键线路上，如果设备基础施工出现工期滞后则直接影响总工期。

对策：为了使设备基础顺利施工不影响总体工期，应及时提供公用设备、工艺设备和施工所需材料，避免因材料供应不及而造成的窝工。

在材料供应合理的情况下尽量采取平行施工加强管理，以加快施工进度。

2）精度控制：本工程精度控制主要在以下两个方面：螺栓孔定位、各部位标高。

对策：由于精度要求较高，测量则成为关键的步骤，在测量设备和人员配置上采用精度较高的测量仪器和较熟练的施测人员。

每个定位点和标高要多次复核，多人检查。

在安装螺栓孔模板时保证安置正确，要做好自检、互检、专检，以确保定位正确，标高正确。

3）质量要求质量目标为符合国家现行质量验收标准，通过质检验收并评为合格。

由于本工程施工工序复杂，交叉作业较多，一旦出现质量问题将对工程的总体施工质量和进度产生重大影响，因此必须提高质量意识，严格要求，精心施工。

对策：施工过程中严格按照ISO9001质量保证体系的要求施工，严格抓原材料质量和各工序的隐蔽工程验收的质量验收，严格按照工程的质量标准精心组织施工，以保证本工程达到预定的质量目标。

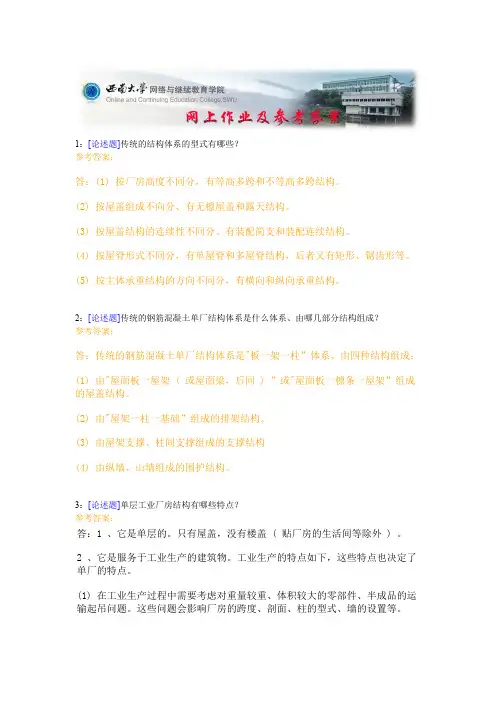

1：[论述题]传统的结构体系的型式有哪些？参考答案：答：(1) 按厂房高度不同分，有等高多跨和不等高多跨结构。

(2) 按屋盖组成不向分、有无檩屋盖和露天结构。

(3) 按屋盖结构的连续性不同分、有装配简支和装配连续结构。

(4) 按屋脊形式不同分，有单屋脊和多屋脊结构，后者又有矩形、锯齿形等。

(5) 按主体承重结构的方向不同分，有横向和纵向承重结构。

2：[论述题]传统的钢筋混凝土单厂结构体系是什么体系、由哪几部分结构组成？参考答案：答：传统的钢筋混凝土单厂结构体系是"板一架一柱”体系、由四种结构组成：(1) 由"屋面板一屋架 ( 或屋面梁，后同) ”或"屋面板一檩条一屋架”组成的屋盖结构。

(2) 由"屋架一柱一基础”组成的排架结构。

(3) 由屋架支撑、柱间支撑组成的支撑结构(4) 由纵墙、山墙组成的围护结构。

3：[论述题]单层工业厂房结构有哪些特点？参考答案：答：1 、它是单层的。

只有屋盖，没有楼盖 ( 贴厂房的生活间等除外 ) 。

2 、它是服务于工业生产的建筑物。

工业生产的特点如下，这些特点也决定了单厂的特点。

(1) 在工业生产过程中需要考虑对重量较重、体积较大的零部件、半成品的运输起吊问题。

这些问题会影响厂房的跨度、剖面、柱的型式、墙的设置等。

(2) 工业厂房中往往有大型设备。

它们的设置和使用，会影响厂房的高度、跨度和基础埋置深度．有时还会引起厂房的振动。

(3) 工业生产有采光、通风、保温等功能需要。

它使得厂房屋盖上往往要架设天窗，屋面要有保温措施，厂房四周要有足够采光面积的围护墙等。

(4) 工业生产有时会产生高温，放出侵蚀性气液体等特殊问题。

它们会影响结构材料的选择。

(5) 工业生产工艺和技术发展快、变化大。

它要求厂房能形成大空间，室内布置灵活，为厂房的扩建留有余地。

(6) 工业生产往往要求迅速投产。

这就要求厂房用顶制构件做成装配式或装配整体式结构，以缩短建造工期。

单层工业厂房课程设计单层工业厂房课程设计学院：建筑与土木工程学院班级： 09土木本一姓名：王健学号：指导老师：周华飞第一章设计资料1.1设计资料一、设计题目单层工业厂房课程设计二、主要内容1．完成结构选型及结构布置；2．编制荷载、内力计算说明书；3．内力计算到基础顶面即可，基础设计不作要求；4．柱（中柱或边柱）配筋计算；5．柱（中柱或边柱）牛腿尺寸确定和配筋计算；6．根据计算结果绘制排架柱（中柱或边柱）结构施工图（模板图、配筋图）。
