电磁兼容性与干扰抑制技术研究随着现代电子设备的快速发展和普及,电磁兼容性(Electromagnetic Compatibility,简称EMC)和干扰抑制技术成为了电子工程领域中的一个重要研究方向。
在电子设备密集、高频、高速的工作条件下,电磁兼容性问题越发显著,影响到设备的可靠性和性能。
因此,研究电磁兼容性与干扰抑制技术对于确保电子设备的正常运行具有重要意义。
首先,对于电磁兼容性技术的研究来说,了解电磁辐射和敏感性是至关重要的。
电磁辐射是指电子设备在工作过程中产生的电磁波的传播,它可以通过空气、导线等媒介传递。
而电子设备的敏感性则表示了其容易受到来自外部电磁场中的干扰。
为了提高电磁兼容性,需要通过设计合理的电路和原理,改善设备的辐射特性,同时增加设备对干扰的抵抗能力。
其次,干扰抑制技术的研究涉及到对电磁干扰的分析和抑制。
电磁干扰是指电子设备之间或设备与外部环境之间发生的相互干扰现象。
这种干扰可能导致设备的失效、数据错误或性能下降。
因此,需要通过设计合适的滤波器、隔离器和屏蔽措施等,来抑制干扰的传播和影响。
在电磁兼容性和干扰抑制技术的研究中,有几个关键的方面需要考虑。
首先是电磁兼容性的测试与评估。
通过对设备进行电磁兼容性测试,可以评估设备的性能和耐受能力。
这些测试包括辐射发射、辐射抗扰度、传导发射和传导抗扰度等。
其次是电磁干扰的起源和传播机制的研究。
了解干扰的来源和传播途径,可以采取相应的措施降低电磁干扰的影响。
此外,研究电磁兼容性和干扰抑制技术还需要考虑设备的工作环境和使用条件,以便对相应的问题进行针对性的研究和解决。
在电磁兼容性和干扰抑制技术的研究中,还存在一些挑战和难点。
首先是频率范围的扩展。
随着电子设备工作频率的不断增加,对电磁兼容性的要求也越来越高。
因此,需要研究和开发适用于高频率范围的电磁兼容性和干扰抑制技术。
其次是设备的尺寸和集成度。
现代电子设备趋向于小型化和集成化,但这也增加了电磁兼容性和干扰抑制的挑战。
单片机硬件设计中的EMC兼容性与干扰抑制技术单片机硬件设计中的电磁兼容性(EMC)与干扰抑制技术引言在现代电子设备中,单片机(Microcontroller Unit,MCU)起到了至关重要的作用。
单片机的硬件设计必须考虑电磁兼容性(Electromagnetic Compatibility,EMC)和抑制干扰的技术。
本文将介绍单片机硬件设计中的EMC兼容性和干扰抑制技术,包括电磁干扰的来源、EMC设计要求、常用的干扰抑制技术以及正确的布线和接地技巧。
一、电磁干扰的来源电磁干扰可以由各种外部和内部因素引起。
以下是一些常见的电磁干扰来源:1. 射频辐射:包括无线通信、雷达或其他射频电源等设备产生的电磁波。
2. 电源线干扰:来自交流电源线的噪声,如谐波和干扰信号。
3. 开关电源:开关电源高频噪声会通过电源线和地线传播到其他电子设备中。
4. 过电压和静电放电:电气设备的开关、电磁阀等在操作时可能产生过电压和静电放电。
5. 瞬态电压:包括闪电击中电力线、开关电源的瞬态电压等。
二、EMC设计要求为了满足EMC设计要求,单片机硬件设计应考虑以下方面:1. 辐射和传导:抑制电磁辐射和传导干扰,以确保设备不会对其他设备产生干扰。
2. 抗干扰:增强设备的抗干扰能力,使其能够正常工作并受到外部干扰的影响较小。
3. 地址线、数据线和控制线的布局:合理的布局可以减少交叉耦合和串扰,降低电磁干扰。
4. 接地:良好的接地设计可以降低共模噪声和差模噪声,提高设备的抗干扰能力。
5. 输入输出端口的保护:通过使用适当的保护电路来保护单片机的输入输出端口,防止它们受到外部电磁干扰的损坏。
三、干扰抑制技术1. 滤波器:采用适当的滤波器可以抑制进入单片机的高频噪声。
常见的滤波器包括RC滤波器和LC滤波器。
2. 屏蔽:通过在关键部件周围添加屏蔽罩或屏蔽层,可以有效地防止电磁波的干扰。
3. 地线设计:良好的接地设计可以减少回路的回流电流,降低共模噪声,并提高设备的抗干扰能力。
单相电动机的电磁干扰和抗干扰技术单相电动机广泛应用于家用电器、工业设备、农业机械等领域,为我们的生产生活提供了很大的便利。
然而,单相电动机在运行过程中常常伴随着电磁干扰问题。
电磁干扰对其他电子设备的正常工作产生不利影响,严重时甚至可能导致设备故障。
因此,为了提高单相电动机的可靠性和稳定性,抗干扰技术显得尤为重要。
一、单相电动机电磁干扰的原因1. 电磁辐射干扰单相电动机在运行过程中会产生电磁辐射,包括功率频率、高次谐波和脉动磁场等。
这些电磁辐射会传播到周围的电子设备中,干扰其正常工作。
尤其是功率频率电磁辐射,其频谱分布在几百赫兹至几千赫兹之间,与许多通信、显示等设备的工作频率范围存在重叠,因此容易引起干扰。
2. 电源线干扰单相电动机的运行过程中会产生脉动电流,这会导致电源线上出现电压和电流的不稳定。
这种电源线干扰可通过传导和辐射方式传播到其他设备中,引起它们的故障或操作不稳定。
3. 地线干扰单相电动机的地线通常与其他设备的地线共享。
因此,当电动机产生地线干扰时,可能会通过公共地线传播到其他设备中,干扰它们的正常工作。
二、抑制单相电动机电磁干扰的技术手段为了减小或消除单相电动机的电磁干扰,需要采取一些技术手段,如下所述:1. 滤波器的应用安装滤波器是抑制电磁干扰的常用措施之一。
滤波器可以将电动机产生的高频噪声滤掉,从而减小辐射干扰。
常见的滤波器包括差模滤波器和共模滤波器。
差模滤波器是通过串联电感和电容的方式,将差模信号滤出,减小干扰传播。
共模滤波器则是通过并联电感和电容的方式,将共模信号滤出。
2. 软启动技术单相电动机在启动时会产生较大的起动电流,这会引起电源线电压波动,进而影响其他设备的正常工作。
采用软启动技术可以逐渐增加电机的电源电压,使电机起动时电流逐渐升高,从而减小电网的波动。
3. 接地和屏蔽在单相电动机的设计中,合理的接地和屏蔽措施可以有效地减少电动机产生的电磁干扰。
通过保持电动机和其他设备之间的地线独立,并采取适当的屏蔽材料和结构,可以阻止干扰信号的传播。

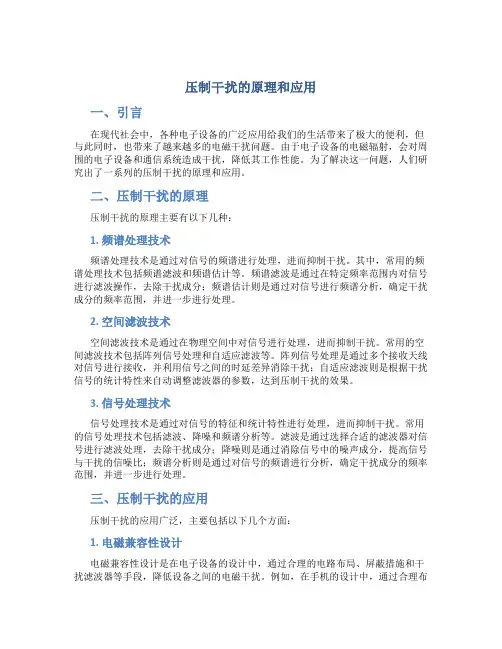

压制干扰的原理和应用一、引言在现代社会中,各种电子设备的广泛应用给我们的生活带来了极大的便利,但与此同时,也带来了越来越多的电磁干扰问题。
由于电子设备的电磁辐射,会对周围的电子设备和通信系统造成干扰,降低其工作性能。
为了解决这一问题,人们研究出了一系列的压制干扰的原理和应用。
二、压制干扰的原理压制干扰的原理主要有以下几种:1. 频谱处理技术频谱处理技术是通过对信号的频谱进行处理,进而抑制干扰。
其中,常用的频谱处理技术包括频谱滤波和频谱估计等。
频谱滤波是通过在特定频率范围内对信号进行滤波操作,去除干扰成分;频谱估计则是通过对信号进行频谱分析,确定干扰成分的频率范围,并进一步进行处理。
2. 空间滤波技术空间滤波技术是通过在物理空间中对信号进行处理,进而抑制干扰。
常用的空间滤波技术包括阵列信号处理和自适应滤波等。
阵列信号处理是通过多个接收天线对信号进行接收,并利用信号之间的时延差异消除干扰;自适应滤波则是根据干扰信号的统计特性来自动调整滤波器的参数,达到压制干扰的效果。
3. 信号处理技术信号处理技术是通过对信号的特征和统计特性进行处理,进而抑制干扰。
常用的信号处理技术包括滤波、降噪和频谱分析等。
滤波是通过选择合适的滤波器对信号进行滤波处理,去除干扰成分;降噪则是通过消除信号中的噪声成分,提高信号与干扰的信噪比;频谱分析则是通过对信号的频谱进行分析,确定干扰成分的频率范围,并进一步进行处理。
三、压制干扰的应用压制干扰的应用广泛,主要包括以下几个方面:1. 电磁兼容性设计电磁兼容性设计是在电子设备的设计中,通过合理的电路布局、屏蔽措施和干扰滤波器等手段,降低设备之间的电磁干扰。
例如,在手机的设计中,通过合理布置天线、使用合适的屏蔽材料以及设计干扰滤波器等措施,可以减少手机对周围设备的干扰。
2. 通信系统抗干扰设计通信系统抗干扰设计是在无线通信系统中,通过信号处理和抗干扰算法等手段,提高通信系统的抗干扰能力。
电力电子系统的电磁干扰及抑制方法电力电子系统的应用范围越来越广泛,不仅在工业领域,还涉及到家庭电器等各个领域。
然而,电力电子系统在工作过程中会产生电磁干扰,给周围的电子设备、通信设备、无线电设备等带来不利影响。
为了解决这个问题,本文将介绍电力电子系统的电磁干扰及抑制方法。
一、电力电子系统的电磁干扰特点电力电子系统的电磁干扰主要包括辐射干扰和传导干扰。
辐射干扰是指电力电子系统发出的电磁波辐射干扰到周围设备,主要通过空气传播。
传导干扰是指电力电子系统的干扰通过导线传导到其他设备,如电力线、信号线等。
电力电子系统的电磁干扰频谱广,范围从几十千赫兹到几十兆赫兹,甚至更高。
干扰信号的能量较大,会影响到正常工作的电子设备的性能,甚至引发设备故障。
二、电力电子系统的电磁干扰源电力电子系统的电磁干扰主要来自以下几个方面:1. 开关器件的开关过程产生的高频噪声干扰。
2. 电力电子系统中的电源电路和滤波电路中的电流和电压突变。
3. 电力电子系统中的线圈和变压器产生的漏磁场和互感。
4. 电力电子系统中的电源变换器引起的谐波干扰。
以上干扰源产生的电磁干扰通过辐射和传导的方式传输到周围的设备中,造成电磁兼容性问题。
三、电力电子系统的电磁干扰抑制方法为了减少电力电子系统的电磁干扰,采取以下几种抑制方法:1. 运用滤波器:通过在电力电子系统中加入滤波器,可以减少电流和电压突变引起的干扰。
滤波器可以选择合适的频率范围进行设计,使其能够有效地过滤掉干扰信号。
2. 优化开关器件设计:改善开关器件的开关过程,减小开关过程中的电压和电流突变,从而减少高频噪声的辐射。
3. 确保设备的接地和屏蔽:合理设计电力电子系统的接地系统,确保设备的接地连接良好。
另外,在设计过程中考虑使用金属屏蔽材料对电力电子系统进行屏蔽,减少辐射干扰。
4. 控制谐波产生:在电力电子系统中,通过合理设计电源变换器的参数,可以减少谐波干扰。
例如,在变频器的设计中,可以采用多级变换结构或者使用滤波器来减少谐波。

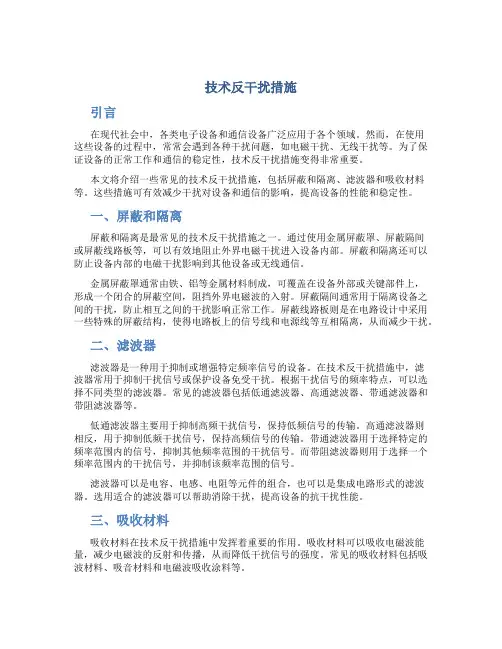

技术反干扰措施引言在现代社会中,各类电子设备和通信设备广泛应用于各个领域。
然而,在使用这些设备的过程中,常常会遇到各种干扰问题,如电磁干扰、无线干扰等。
为了保证设备的正常工作和通信的稳定性,技术反干扰措施变得非常重要。
本文将介绍一些常见的技术反干扰措施,包括屏蔽和隔离、滤波器和吸收材料等。
这些措施可有效减少干扰对设备和通信的影响,提高设备的性能和稳定性。
一、屏蔽和隔离屏蔽和隔离是最常见的技术反干扰措施之一。
通过使用金属屏蔽罩、屏蔽隔间或屏蔽线路板等,可以有效地阻止外界电磁干扰进入设备内部。
屏蔽和隔离还可以防止设备内部的电磁干扰影响到其他设备或无线通信。
金属屏蔽罩通常由铁、铝等金属材料制成,可覆盖在设备外部或关键部件上,形成一个闭合的屏蔽空间,阻挡外界电磁波的入射。
屏蔽隔间通常用于隔离设备之间的干扰,防止相互之间的干扰影响正常工作。
屏蔽线路板则是在电路设计中采用一些特殊的屏蔽结构,使得电路板上的信号线和电源线等互相隔离,从而减少干扰。
二、滤波器滤波器是一种用于抑制或增强特定频率信号的设备。
在技术反干扰措施中,滤波器常用于抑制干扰信号或保护设备免受干扰。
根据干扰信号的频率特点,可以选择不同类型的滤波器。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
低通滤波器主要用于抑制高频干扰信号,保持低频信号的传输。
高通滤波器则相反,用于抑制低频干扰信号,保持高频信号的传输。
带通滤波器用于选择特定的频率范围内的信号,抑制其他频率范围的干扰信号。
而带阻滤波器则用于选择一个频率范围内的干扰信号,并抑制该频率范围的信号。
滤波器可以是电容、电感、电阻等元件的组合,也可以是集成电路形式的滤波器。
选用适合的滤波器可以帮助消除干扰,提高设备的抗干扰性能。
三、吸收材料吸收材料在技术反干扰措施中发挥着重要的作用。
吸收材料可以吸收电磁波能量,减少电磁波的反射和传播,从而降低干扰信号的强度。
常见的吸收材料包括吸波材料、吸音材料和电磁波吸收涂料等。

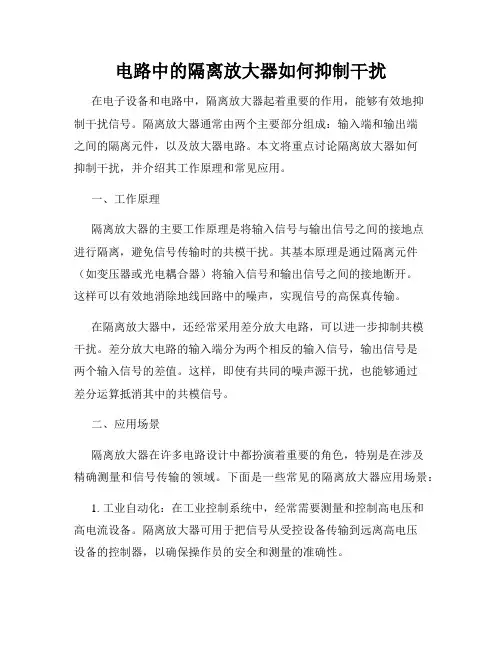

电路中的隔离放大器如何抑制干扰在电子设备和电路中,隔离放大器起着重要的作用,能够有效地抑制干扰信号。
隔离放大器通常由两个主要部分组成:输入端和输出端之间的隔离元件,以及放大器电路。
本文将重点讨论隔离放大器如何抑制干扰,并介绍其工作原理和常见应用。
一、工作原理隔离放大器的主要工作原理是将输入信号与输出信号之间的接地点进行隔离,避免信号传输时的共模干扰。
其基本原理是通过隔离元件(如变压器或光电耦合器)将输入信号和输出信号之间的接地断开。
这样可以有效地消除地线回路中的噪声,实现信号的高保真传输。
在隔离放大器中,还经常采用差分放大电路,可以进一步抑制共模干扰。
差分放大电路的输入端分为两个相反的输入信号,输出信号是两个输入信号的差值。
这样,即使有共同的噪声源干扰,也能够通过差分运算抵消其中的共模信号。
二、应用场景隔离放大器在许多电路设计中都扮演着重要的角色,特别是在涉及精确测量和信号传输的领域。
下面是一些常见的隔离放大器应用场景:1. 工业自动化:在工业控制系统中,经常需要测量和控制高电压和高电流设备。
隔离放大器可用于把信号从受控设备传输到远离高电压设备的控制器,以确保操作员的安全和测量的准确性。
2. 医疗设备:医疗设备中的隔离放大器用于测量和监测生理信号,例如心电图、血压和体温。
通过隔离放大器的使用,可以避免患者受到电源干扰或其他设备传输的干扰信号。
3. 通信系统:在通信领域中,隔离放大器广泛应用于信号传输和干扰抑制。
例如,在音频放大器中使用隔离放大器可以减少电源噪声和其他环境噪声对音频信号的干扰。
4. 高精度测量:在科学研究和实验室应用中,常常需要进行高精度的测量。
隔离放大器可用于保护测量仪器,避免外部电源和干扰信号对实验结果的影响。
三、干扰抑制技术除了隔离放大器的基本原理外,还有一些其他技术可以进一步提高抗干扰性能。
1. 滤波器:通过在输入端或输出端添加适当的滤波器,可以滤除高频或低频干扰信号,使得输出信号更纯净。
《抑制电磁干扰的六种常用方法》
电磁干扰是一种对计算机系统及其他电子设备造成的不可控的电磁脉冲,可以影响系统的性能,甚至导致系统故障。
因此,抑制电磁干扰是确保系统安全运行的重要措施。
下面介绍一下抑制电磁干扰的六种常用方法。
一、采用屏蔽技术。
屏蔽技术是将电磁干扰源和敏感设备之间的电磁波隔离开来,从而抑制电磁干扰的传播。
屏蔽技术可以用金属箔或金属铠装箔来实现,也可以采用特殊的电磁屏蔽材料,如铁钢箔和铝箔。
二、采用电磁屏蔽材料。
电磁屏蔽材料可以有效地吸收可能传播到被保护设备的电磁波,从而抑制电磁干扰的传播。
常用的电磁屏蔽材料包括铁钢箔、铜箔、铝箔和特殊电磁屏蔽材料等。
三、采用绝缘材料。
绝缘材料可以有效地阻止电磁波的传播,从而有效地抑制电磁干扰。
常用的绝缘材料包括橡胶、塑料、纸等,这些材料可以用于屏蔽线缆、电缆、连接器和电子元件等。
四、采用磁护屏。
磁护屏可以有效地抑制电磁脉冲,防止其影响被保护设备的性能。
磁护屏是一种带有磁吸铁片的箔,可以有效地吸收外界的电磁波,从而起到抑制电磁干扰的作用。
五、采用多层护屏。
多层护屏可以有效地增加电磁波吸收的隔离效果,从而抑制电磁干扰的传播。
多层护屏通常由金属箔、铝箔和电磁屏蔽材料组成,以确保电磁波的隔离效果。
六、采用电磁屏蔽结构。
电磁屏蔽结构是一种用于抑制电磁干扰的特殊结构,其特点是结构内部由金属箔、铝箔和电磁屏蔽材料组成,可以有效地抑制电磁波的传播。
以上就是抑制电磁干扰的六种常用方法,这些方法可以有效地抑制电磁干扰的传播,从而确保系统的安全运行。
电子设备射频干扰抑制技术的研究与应用电子设备的普及程度越来越高,而随之而来的问题也不断暴露,其中最常见的就是射频干扰。
射频干扰指的是电子设备中射频电路之间相互干扰,造成设备工作异常或者出现故障。
为了解决这一问题,科研人员一直在不断研究并实现射频干扰抑制技术的应用。
一、射频干扰产生原因及影响射频干扰在电子设备中十分常见。
造成射频干扰的原因有很多,其中主要包括以下几个方面:1. 电磁场的相互作用。
电子设备中的射频电路之间相互作用会产生电磁场,从而引起电磁波辐射。
这种辐射会造成设备之间的相互干扰。
2. 信号传输线路的接入方式。
对于不同的信号传输线路,其接入方式也会不同,而且其中一些接入方式可能会增加信号抗干扰性能的降低。
3. 信号数据的传送方式和数据的传输速率。
某些信号数据的传送方式和传输速率过高,也可能会对设备造成干扰。
此时,一般的干扰抑制技术可能无法适用。
射频干扰会对电子设备的正常工作产生很大影响。
其中最直接的影响就是对设备的功能进行限制或者完全损坏。
这些影响不仅会造成经济损失,同时还可能导致安全和环保等方面问题。
二、射频干扰抑制技术的研究针对射频干扰的问题,科研人员大力开展了射频干扰抑制技术的研究。
通过技术手段的不断提升,研究人员发现了多种抑制射频干扰的方法,并将它们应用于实际的生产中,有效地解决了射频干扰问题。
1. 滤波器滤波器是常见的射频干扰抑制技术。
通过添加滤波器,可以有效地消除或减小输入信号中的射频电磁辐射和抗射频电磁波干扰的能力。
现在,滤波器已经应用于很多射频电路中,是十分实用的技术手段。
2. 电磁屏蔽电磁屏蔽是通过设计合理的射频接地、屏蔽、隔离、消除等电路,实现对射频电磁波的屏蔽和干扰降低的技术。
对于现有的较高频率的射频干扰较多的场合,应用电磁屏蔽技术来消除或削弱射频干扰,无疑是更好的选择。
3. 器件选取射频电路的性能参数及器件性能的选配直接影响着射频干扰的产生和抑制。
因此,在设计选择电路器件或制作电路时,应该合理选择压电陶瓷滤波器、电感、电容等器件,并根据所设计的电路总体性能做出相应的调整。
如何进行电路的电磁干扰抑制电磁干扰是现代电子设备和电路中常见的问题,它会对电子设备的性能和稳定性产生负面影响。
为了有效抑制电路的电磁干扰,我们可以采取一系列的措施和技术手段。
本文将介绍几种常见的方法来进行电路的电磁干扰抑制。
一、电路布局设计电路布局设计是电磁干扰抑制的第一步。
合理的电路布局可以降低信号回路之间的相互干扰。
以下是一些电路布局设计的原则:1. 分离摆放敏感电路和干扰源:将敏感电路和干扰源放置在不同的电路板上,或者采用金属屏蔽隔离。
2. 最短线路原则:电路布线应尽量缩短,减小电流回路的面积。
3. 保持线路间距:避免线路之间的交叉和靠近。
4. 使用地面屏蔽:在电路板上使用地面屏蔽,形成屏蔽环境,减小电磁辐射。
5. 避免共模干扰:使用差分传输线、差分信号传输等方法,抑制共模信号的干扰。
二、滤波器的应用滤波器是电磁干扰抑制的重要手段之一。
通过选择合适的滤波器来滤除电磁干扰信号,可以有效提高电路的抗干扰能力。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
1. 低通滤波器:用于滤除高频电磁干扰信号,使得只有低频信号通过。
2. 高通滤波器:用于滤除低频电磁干扰信号,使得只有高频信号通过。
3. 带通滤波器:用于滤除指定的频率范围之外的电磁干扰信号。
4. 带阻滤波器:用于滤除指定的频率范围内的电磁干扰信号。
三、地线和屏蔽措施有效地布置地线和采取屏蔽措施对于电磁干扰抑制至关重要。
以下是几种常见的地线和屏蔽措施:1. 单点接地:将各个电路板的地点连接到一个地方,形成一个电位参考点,避免地线回流产生的共模干扰。
2. 地面屏蔽:在电路板或设备外壳上使用金属屏蔽材料,起到防护屏蔽的作用,减少电磁辐射和接收干扰。
3. 电磁屏蔽罩:对于一些特别敏感的电子设备,可以使用电磁屏蔽罩来包裹,减少外部干扰的影响。
四、接地技术良好的接地技术有助于降低电路的电磁干扰。
以下是几种常用的接地技术:1. 按照接地分区原则划分接地系统:将设备分为数字、模拟和电源等不同的接地分区,减少接地回流路径。
电磁干扰环境下的波形分析及干扰抑制技术研究电磁干扰,简称EMI,对现代社会的电子设备和系统带来了巨大的挑战。
由于日益频繁的无线通信、高功率电子设备的广泛应用以及工业生产中大量使用的电气设备,电磁干扰所引起的问题越来越多。
该问题的解决对于确保现代生活的可靠性和安全性至关重要。
在如此复杂和多变的环境下,电磁干扰的波形分析和干扰抑制技术研究显得极为重要。
波形分析是一种有效的电磁干扰分析方法。
在现代电子设备的设计和测试中,波形分析已经成为必不可少的工具。
波形分析通过测量和分析信号的波形特征,确定电磁干扰的起源和性质,为干扰抑制提供了关键的信息。
波形分析技术可以对信号的幅度、频率和时间特征进行分析,这些分析结果可用于判断信号源的类型和可能的干扰模式。
通过对电磁信号的波形分析,可以确定电磁干扰的频率范围。
因此,了解电磁干扰的频率特征对于设计有效的干扰抑制技术非常重要。
在电磁兼容性设计中,针对电磁干扰频率特性的分析和估算被称为频率谱研究。
频率谱分析可以通过测量电磁信号的功率谱密度,获得电磁干扰频谱的信息。
为了有效地抑制电磁干扰,需要采用适当的干扰抑制技术。
在电子系统设计中,采用电子干扰抑制技术和电磁屏蔽技术对抗电磁干扰是最常见的手段。
电子干扰抑制技术主要依靠电路设计和滤波器设计来减少电磁干扰的引入和传播。
而电磁屏蔽技术则是通过屏蔽材料和几何结构来隔离电磁信号的传播和干扰。
当电子干扰抑制技术和电磁屏蔽技术无法解决电磁干扰时,可以采用特殊的干扰抑制技术。
一种常见的干扰抑制技术是差分信号技术。
当通过电缆传输信号时,差分信号技术可以根据不同的工作方式选择传输信号的幅度和相位来抵消电磁干扰。
除了传统的干扰抑制技术,还可以采用数字信号处理技术来抑制电磁干扰。
数字信号处理技术可以通过滤波、仿真等手段,有效论证、设计和验证抑制电磁干扰的算法和系统。
通过数字信号处理技术分析电磁干扰波形,并利用数字信号处理的算法来降低或消除电磁干扰,这是一种非常有效的电磁干扰抑制技术。
抑制电磁辐射干扰的方法
随着科技的不断发展,电磁辐射干扰问题已经成为了一个普遍存在的问题。
电磁辐射干扰不仅会影响到设备的正常工作,还可能对人体健康造成危害。
因此,抑制电磁辐射干扰已经成为了一项非常重要的技术。
抑制电磁辐射干扰的方法主要有以下几种:
1.屏蔽技术:通过在电子设备周围设置屏蔽材料来阻挡电磁辐射的传播。
这种方法可以有效地降低电磁辐射的干扰,但是也会影响设备的通风和散热。
2.滤波技术:通过设置滤波器来消除电磁辐射中的高频噪声。
这种方法可以在不影响设备通风散热的情况下有效地降低干扰。
3.接地技术:通过将设备接地来减少电磁辐射的干扰。
这种方法可以有效地消除地线噪声,降低电磁辐射的干扰。
4.防护技术:通过在设备周围设置金属屏蔽箱来阻挡电磁辐射的传播。
这种方法可以有效地降低电磁辐射的干扰,但是也会影响设备的移动性和使用方便性。
总之,抑制电磁辐射干扰的方法有很多种,可以根据具体的情况选择适合的方法来降低干扰。
在实际应用中,可以采用不同的方法结合使用,以达到最佳的效果。
- 1 -。
电子工程高频电路设计中的信号干扰与抑制在电子工程高频电路设计中,信号干扰是一个不可忽视的问题。
随着高频技术的快速发展,信号干扰对电子设备的正常工作产生了越来越大的影响。
因此,了解信号干扰的产生原因和抑制方法对于高频电路设计者来说至关重要。
一、信号干扰的产生原因信号干扰是指在电子设备中,由于电磁波的传播和相互作用,导致设备接收到不相关的电信号而产生的电压、电流的变化。
信号干扰主要有以下几个原因:1.电磁波辐射干扰:当电子设备工作时,会产生辐射电磁波,这些电磁波会干扰其他设备的正常工作。
2.电磁波传导干扰:电磁波可以通过导线、电缆等传导到其他设备中,从而导致信号干扰。
3.互调干扰:不同频率的信号在设备中相互调制,产生了新的频率信号,这些频率信号可能与其他设备中的信号发生干扰。
4.信号耦合干扰:当不同信号在电子设备内部传输时,由于电路的互连导致信号互相干扰。
二、信号干扰的抑制方法为了减少信号干扰对电子设备的影响,设计者需要采取一些方法来进行干扰的抑制。
以下是一些常用的抑制方法:1.屏蔽:对于辐射干扰,可以采用屏蔽材料或屏蔽罩来将辐射电磁波隔离,减少干扰对其他设备的影响。
2.滤波:通过在电路中加入滤波电路,可以滤除掉不需要的频率信号,减少干扰的发生。
3.接地:良好的接地系统可以降低电磁波的辐射和传导,减少信号干扰的发生。
4.隔离:对于互调干扰、信号耦合干扰等问题,可以采用隔离技术来减少干扰的传播路径。
5.布线规划:合理的布线规划可以降低信号耦合干扰的可能性,减少干扰对电子设备的影响。
6.使用抑制器件:在设计电路时,可以选择一些特殊的元件来抑制信号干扰,如使用抑制器、电磁屏蔽罩等。
三、信号干扰与抑制的案例分析下面我们以手机通信电路设计中的信号干扰与抑制为例进行分析。
在手机通信电路设计中,信号干扰是一个常见且严重的问题。
手机电路中包含了众多的模拟信号和数字信号,这些信号之间相互传输,很容易引起信号干扰。
为了抑制信号干扰,手机电路设计者需要充分考虑以下几个因素:1.电源管理:手机电路中的模拟信号和数字信号需要稳定的电源供应,因此电源管理电路的设计十分重要。
脉冲群干扰的抑制方法
脉冲群干扰是指在电子设备中出现的一种干扰现象,它会对设备的正常工作造成影响,甚至会导致设备的损坏。
为了避免这种干扰,我们需要采取一些措施来进行抑制。
我们可以采用屏蔽技术来抑制脉冲群干扰。
屏蔽技术是指在电子设备的外部或内部加上一层屏蔽材料,以阻挡干扰信号的传播。
这种方法可以有效地减少脉冲群干扰的影响,提高设备的抗干扰能力。
我们可以采用滤波技术来抑制脉冲群干扰。
滤波技术是指在电子设备中加入一些滤波器,以滤除干扰信号。
这种方法可以有效地减少脉冲群干扰的影响,提高设备的稳定性和可靠性。
我们还可以采用接地技术来抑制脉冲群干扰。
接地技术是指将电子设备的金属外壳或内部电路与地面相连,以消除干扰信号。
这种方法可以有效地减少脉冲群干扰的影响,提高设备的抗干扰能力。
我们还可以采用调制技术来抑制脉冲群干扰。
调制技术是指在电子设备中加入一些调制器,以改变干扰信号的频率或幅度。
这种方法可以有效地减少脉冲群干扰的影响,提高设备的抗干扰能力。
脉冲群干扰是电子设备中常见的干扰现象,它会对设备的正常工作造成影响。
为了避免这种干扰,我们可以采取一些措施来进行抑制,如屏蔽技术、滤波技术、接地技术和调制技术等。
这些方法可以有效地减少脉冲群干扰的影响,提高设备的稳定性和可靠性。
电子血压计的噪声与干扰抑制技术要求引言随着医疗技术的不断发展,电子血压计已经成为了现代医疗领域中不可或缺的一部分。
然而,在测量血压过程中,经常会遇到噪声和干扰的问题,这可能会导致测量结果的不准确,进而对医疗诊断产生不良影响。
因此,对于电子血压计来说,噪声与干扰抑制技术的要求至关重要。
噪声来源电子血压计的噪声主要来源于以下几个方面:1.电源噪声:当电子血压计的电源不稳定时,会产生电源噪声,进而影响血压测量结果的精确性。
2.环境噪声:周围环境中的噪声,如交流电源的电磁辐射、人声以及其他电子设备的干扰信号等,均可能对电子血压计的测量结果产生干扰。
3.运放噪声:电子血压计中的运放可能会引入一定的噪声。
干扰抑制技术要求为了保证电子血压计的测量结果准确可靠,以下是噪声与干扰抑制技术的要求。
1. 电源稳定性•电子血压计需要使用稳定的电源,以避免电源噪声对测量结果的影响。
因此,电子血压计应具备良好的电源滤波设计,能够有效抑制电源噪声。
2. 环境屏蔽设计•为了尽量减小周围环境噪声的干扰,电子血压计应采取合适的屏蔽措施。
•例如,应该选择合适的外壳材料,能够有效屏蔽外界电磁辐射的干扰。
•同时,电子血压计应该具备良好的抗震性能,以避免机械震动对测量结果的影响。
3. 运放设计•运放是电子血压计中起到放大信号作用的关键部分,因此在设计运放时应该注意减小运放的噪声系数。
•可以采用低噪声运放器件或者设计合适的运放电路来降低运放噪声。
4. 模拟信号处理•电子血压计的模拟信号处理部分需要具备良好的滤波能力,以抑制噪声和干扰信号。
可以采用合适的滤波器设计来实现。
5. 數字信号处理•在模数转换过程中,采用合适的数字滤波算法对模拟信号进行处理,可以进一步抑制噪声和干扰信号。
结论电子血压计的噪声与干扰抑制技术的要求对于保证测量结果的准确性和可靠性至关重要。
确保电源稳定性,进行环境屏蔽设计,优化运放设计,以及合理的模拟和数字信号处理设计,都是有效降低噪声和干扰的关键措施。
电力电子技术中的电磁干扰如何抑制电力电子技术在现代电力系统中发挥着重要的作用,但同时也会带来电磁干扰的问题。
电磁干扰可以对电力设备的正常运行和周围环境造成负面影响。
因此,抑制电磁干扰成为电力电子技术发展中的一个重要课题。
本文将介绍电力电子技术中常见的电磁干扰形式以及抑制电磁干扰的方法和措施。
1. 电磁干扰的形式在电力电子技术中,常见的电磁干扰形式有辐射干扰和传导干扰两种。
辐射干扰是指电力电子设备产生的高频电磁辐射信号对周围电子设备的干扰,如无线电、电视等设备。
传导干扰则是指电力电子设备通过电力线路或者其他传导介质将电磁干扰传递给其他设备,引起故障或者干扰。
2. 抑制电磁干扰的方法为了有效抑制电磁干扰,在电力电子技术的设计和应用过程中,可以采取以下方法:2.1 电磁兼容设计电磁兼容设计是指在电力电子设备设计过程中,考虑到其电磁兼容性,并采取相应的措施来降低电磁辐射和传导干扰。
包括合理布局电路、减少电流回路的面积、选择合适的元器件和线缆等。
2.2 滤波器的应用滤波器是用来抑制电磁干扰的重要装置。
通过将滤波器连接到电力电子设备的输入和输出端口,可以有效地去除干扰信号。
常见的滤波器包括电源滤波器、线缆滤波器等。
2.3 接地和屏蔽措施良好的接地系统和屏蔽措施可以降低电力电子设备对外界和其他设备的干扰。
接地线的正确布置和接地电阻的控制是保证接地效果的关键。
屏蔽措施包括对设备进行金属屏蔽和电磁泄露的隔离。
2.4 控制策略的优化电力电子设备的控制策略也是影响电磁干扰的重要因素。
通过优化控制策略可以减少电磁干扰的产生。
例如,采用调制技术来降低开关频率,使用软开关技术等。
3. 电磁干扰抑制的工程实践在实际工程中,为了有效抑制电磁干扰,需要结合具体应用进行综合考虑。
例如,在电力变换器的设计和制造中,可以采用模块化设计,减少干扰源之间的相互影响;使用高频变压器和隔离层等。
同时,合理选择设计方案、加强测试验证也是关键。
4. 结论电力电子技术中电磁干扰的抑制是一个复杂的问题,但通过合理的设计和有效的措施,可以降低干扰对系统和周边设备的影响。
电子设备干扰抑制技术
摘要:对电子设备产生干扰的原因及干扰抑制方法进行分析讨论,提出了使电子设备正常工作应采取的各种抑制干扰的技术措施。
关键词:电子设备;电磁兼容;干扰
1 引言
任何电子设备产生的电磁干扰和响应过程,可以用辐射和传导来描述干扰发生源,可以用辐射敏感性和传导敏感性来描述响应接收设备特性,因此,所有电磁干扰的抑制方法可以从以下三个方面入手:
——抑制电磁干扰源;
——切断电磁干扰耦合途径;
——降低电磁敏感装置的敏感性。
本文主要围绕这三个方面讨论提高电子设备电磁兼容性的措施,诸如选择抑制电磁干扰的电路,采用合适的工作状态;实施正确的搭接、接地、屏蔽、滤波、分层防护;采用合理分类布线等方法都能有效地抑制电磁干
扰或降低敏感。
各种方法在电子设备中不仅独立使用,而且相互之间又存在着关联。
下面主要从接地、屏蔽和滤波等方面概述对干扰的抑制技术。
2 接地
在电子设备中接地是抑制电磁噪声和防止电磁干扰以及保护人员和设
备安全的重要方法之一。
要求电子设备时机座、金属外壳必须可靠地接地,这是为了保护人员和设备的安全,称为“保护接地”;另一类接地称为“屏蔽接地”,指为抑制干扰而采用的屏蔽层(体)的接地,以起到良好的抗干扰作用。
2.1 目的
接地的主要目的如下:
——保护设备和人身安全,防止雷电危害和电源故障时发生电击;
——泄放静电荷,以免设备内部放电造成干扰;
——提高电子设备电路系统工作稳定性。
2.2 分类
2.2.1 悬浮地
指电子设备地线系统与接大地系统及其他导电结构物相绝缘。
主要抑制来自接线的干扰,如图1所示。
其优点是抗干扰性能好。
缺点是电子设备容易产生静电积累。
当电荷积累达到一定程度时,会产生静电放电,另外在雷电的环境下,静电感应产生的高压会在设备机箱内产生飞弧,成为破坏性很强的干扰源,也容易使操作人员遭到电击。
图1 设备悬浮地
2.2.2 单点接地
指电子设备中信号电路先参考于一点,然后把该点接至设施的接大地系统,如图2所示。
其优点是简单实用,地线上其它部分的电流不会耦合进电路。
缺点是需要大量导体,成本较高,而且随着频率升高,接地阻抗将增大,致使接地不理想。
图2 设备单点接地
一般适用于工作频率在1MHz以下的低频设备与系统中。
2.2.3 多点接地
指电子设备的各电路系统地线接至最近的低阻抗地线上,使接地线最短,如图3所示。
其优点是简化电子设备内的电路结构,能有效地降低接地阻抗及减少地线间的杂散电感和分布电容造成电路间的相互耦合。
缺点是对接地点的要求较高。
要求尽量减少接地线的杂散电感和分布电容,强调良好的连接。
主要适用于高频电路多点接地。
图 3 设备多点接地
2.2.4 混合接地
结合了单点接地和多点接地的特性,将设备低频部分就近单点接地,高频部分采用多点接地。
2.3 减小地线干扰的措施
2.3.1变压器耦合
变压器只能传输交流信号,不能传输直流信号。
因此对地线的低频干扰具有较好的抑制能力,并且电路单元间传输的信号电流只能在变压器绕组中流过,不流经地线,也可以避免对其它电路的干扰,如图4所示。
图 4 变压器耦合
2.3.2 用同轴电缆传输信号
用同轴电缆传输信号能有效抑制地环干扰。
2.3.3 光耦合器
光耦合器把两电路间的地环回路完全隔断,更有效地抑制了地线干扰。
3 屏蔽
屏蔽是提高电子系统和电子设备电磁兼容性的重要措施之一,它能有效地抑制通过空间传播的各种干扰,既可阻止或减少电子设备内部的辐射电磁能对外的传输,又可阻止或减少外部辐射电磁能对电子设备的影响。
屏蔽按机理可以分为:电场屏蔽、磁场屏蔽和电磁场屏蔽。
3.1 电场屏蔽
电子设备中所涉及的电场一般均是交变电场,这样,可把电位不同的两个单元间的电场感应看作是两者间分布电容的耦合,如图5所示。
图中干扰源A的电位为UA,受感物B上的感应电压为UB,由图5可知:
图 5 电场感应示意图
UB=C1/(C1+C2)UA
式中:C1——A、B间的分布电容(pF/m)
C2——受感物B对地的分布电容(pF/m)
由上式知,为减小电场感应,可采取以下措施:
——增加干扰源A与受感物B之间的距离,以减小分布电容C1;
——将受感物B尽可能贴近地面(即底板、地线)安装,以增大CA;
——在A与B之间加入金属屏蔽,作用是减小C1,如图6所示。
图6 金属板屏蔽
屏蔽体必须接地,最好直接接地。
对于屏蔽体的形状,最好是盒形和全封闭的,孔洞泄漏越小屏蔽效果越好。
屏蔽体的厚度没有要求,但材料要求用良导体,刚度和强度保证就可以了。
3.2 磁场屏蔽
磁场屏蔽通常指对直流磁场或甚高频磁场的屏蔽。
其屏蔽的效果比电场屏蔽和电磁场屏蔽要差得多。
在工程上抑制磁场干扰是一个十分棘手的问题。
磁场屏蔽主要是利用高磁导率、低磁阻特性的屏蔽体对磁通所起的磁分路作用,使屏蔽体内部的磁场大大减小,如图7所示。
图7 磁场屏蔽
磁场屏蔽设计应遵循的原则如下:
——磁屏蔽体应选用高磁导率的铁磁性材料,防止磁饱和;
——被屏蔽物与屏蔽体内壁应留有一定间隙,防止磁短路现象发生;
——可增加屏蔽体壁厚,单层屏蔽体壁厚不宜超过2.5mm。
若单层屏蔽体的屏蔽效果不好,可采用双层屏蔽或多层屏蔽,也可防止磁饱和;
——应使屏蔽体的接缝与孔洞的长边平行于磁场分布的方向,圆孔的排列方向要使磁路增加量最小,目的是尽可能不阻断磁通的通过;
——屏蔽体加工成型后都要进行退火处理;
——从磁屏蔽的机理而言,屏蔽体不需接地,但为了防止电场感应,一般还是要接地。
3.3 电磁场屏蔽
电磁场屏蔽是利用屏蔽体阻止电磁场在空间传播。
电磁场屏蔽是靠对电磁波的反射和吸收来完成的,屏蔽效果与屏蔽体的厚度无关,这与电场屏蔽和磁场屏蔽不同。
4 滤波
滤波器既可抑制从电子设备引出的传导干扰,又能抑制从电网引入的传导干扰。
EMI滤波器主要是用于抑制干扰的滤波器。
EMI滤波器由线性元件电路组成,安装在电源线与电子设备之间。
它可使电源频率通过,而阻止高频噪声通过,对提高设备的可靠性有重要作用。
4.1 结构
EMI滤波器由集中参数元件(电感、电阻和电容)构成无源网络,如图8所示。
图8 EMI滤波器的基本电路图
图中:Cx——抗差模电容,用于衰减差模干扰;
Cy——抗共模电容,用于衰减共模干扰;
R——电阻,用于消除在滤波器上可能出现的静电积累;
L1、L2——共模电感线圈,它们所绕圈数相同,绕向相反,当滤波器接入电路后,两只线圈内电流产生的磁通在磁环内相互抵消,不会使磁环达到磁饱和状态,从而保持两只电感值不变,可以获得较好的滤波效果。
在滤波器设计中选用X和Y电容器时,要重视其电容量、耐压等级和安全等级的要求,因为它们直接关系到EMI滤波器的安全性能。
4.2 安装
在使用EMI滤波器时,要注意工作频率和安装位置。
安装要求如下:——应把滤波器外壳与设备金属外壳牢固可靠地固定在一起,否则会增大接触电阻,降低滤波性能;
——避免滤波器的输入导线与输出导线存在耦合,以免降低滤波器对EMI信号的抑制能力,最有效的解决办法是将滤波器安装在设备机壳的进线处。
4.3 对滤波器的选用要求
主要选用要求如下:
——对滤波器进行插入损耗测试;
——比较滤波器电路输出阻抗与电源输入阻抗,是否会影响滤波器的稳定性;
——尽可能选择能抑制自谐振的多级滤波器;
——高输入阻抗滤波器与低电源阻抗相匹配;
——必须能承受偶然的高压瞬变,如雷电冲击。
5 结语
电磁干扰不仅影响电子设备自身的正常工作,而且有可能影响到其它电子设备的正常工作,因此电磁兼容性是电子设备设计中必须考虑的问题。
只有对电磁干扰产生的原因进行充分的分析和认识,然后采取相应的抗干扰措施,方可保证电子设备和电子系统正常工作。
参考文献
[1]陈穷.电磁兼容性工程设计手册[M].北京:国防工业出版社.
[2]J.L.诺尔曼·维奥莱特.电磁兼容性手册[M].潘飞凡(译).电子工业部第十研究所
[3]钱振宇.电磁兼容测试和对策技术[J].电器技术.
[4]冯慈章,马西奎.工程电磁学导论[M].北京:人民教育出版社
[5]GB/T-13926.工业过程测量和控制装置的电磁兼容性[S].。
