锅炉整体布置.

国电泰州电厂一期工程2×1000MW超超临界燃煤机组锅炉是由哈尔滨锅炉厂有限责任公司在日本三菱重工业株式会社（Mitsuibishi Heavy Industries Co. Ltd）的技术支持下，设计的超超临界变压运行直流锅炉，采用П型布置、单炉膛、改进型低NOX PM （Pollution Minimum）主燃烧器和MACT（Mitsuibishi Advanced Combustion Technology）型低NOx 分级送风燃烧系统、反向双切圆燃烧方式，炉膛采用内螺纹管垂直上升膜式水冷壁、循环泵启动系统、一次中间再热、调温方式除煤/水比外，还采用烟气分配挡板、燃烧器摆动、喷水等方式。

锅炉采用平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构，燃用神府东胜、兖州、同忻煤。

锅炉型号：HG-2980/26.15-YM2型。

其中HG表示哈尔滨锅炉厂，2980表示该锅炉BMCR 工况蒸汽流量，单位是t/h。

26.15表示该锅炉额定工况蒸汽压力，单位是MPa，YM2表示该锅炉设计煤种为烟煤，设计序列号为2。

2.1锅炉技术规范2.2.1锅炉主要设计参数锅炉的最大连续蒸发量（B-MCR）为2980t/h。

在B-MCR工况下，锅炉出口主蒸汽参数26.25MPa(a)/605，再热蒸汽参数为 4.85MPa/603℃，对应汽机的入口参数为25.0MPa(a)/600/600℃锅炉型号：HG-2980/26.15-YM2，锅炉的主要设计参数见表2－1。

表2－1 锅炉的主要设计参数2.2.2锅炉设计条件锅炉的设计条件主要包括锅炉运行后主要燃用的煤种、点火及助燃用油，对锅炉给水及蒸汽品质要求，电厂的厂用电系统电压配置及配电原则，锅炉运行条件，年利用小时数和年可用小时数，机组运行模式等。

1.煤种泰州电厂的锅炉以神华煤为设计煤种、以同忻煤和兖州煤为校核煤种进行设计和校核，各煤种的有关参数如表2－2所示：表2－2 煤种参数2.点火及助燃用油点火与助燃用油的有关参数见表2－3。

锅炉总体安装规范第一章的一般要求是，锅炉的总体安装需要按照GB-2009《锅炉安装工程施工及验收规范》及GB-2004《工业炉砌筑工程施工及验收规范》中的相关要求进行。

第一节对安装现场的要求包括以下几点。

1.应按照土建设计完成安装范围内的设备基础（包括各处预埋件），并已通过相关标准的验收。

2.如果采用室内安装方式，锅炉房应该结顶，并且需要及时进行屋顶防水工程。

如果选择露天安装，应该事先考虑好施工方案，以确保建筑和安装工程都能够顺利进行。

3.安装现场应该配备可靠的消防设施、充足的照明和排水设施。

土建施工剩余材料和杂物应该清除干净。

4.存放设备的区域不能有积水，需要防雨淋，并且需要有足够的承载能力。

第二节安装前的其他要求。

1.在安装锅炉设备之前，需要妥善保管，避免丢失、损伤、腐蚀和变质。

2.设备应该按炉号、部件分类存放，并按照图纸说明进行领用，不得随意更改。

3.锅筒下面应该垫以木材，以防止锅筒外壁与地面接触或磨擦，以防损坏表面。

扎锅筒时，禁止穿在管孔中，当绕在短管上时，外壁应垫以木板或麻布，以防损坏表面。

4.管子和集箱堆放应该用木板垫平，管子与管子之间用木板隔开，以防压伤和损坏管子。

第三节一般安装顺序。

安装工作应尽量采取交叉平行、流水作业的方式进行。

安装的大致顺序如下。

1.安装风箱、布风板等燃烧设备（也可在水压试验之后安装），同时对钢架进行检查及校正。

2.安装钢架，影响锅筒、膜式水冷壁起吊的横梁及拉条，应待锅筒和膜式水冷壁起吊就位后再安装主。

3.安装平台扶梯，妨碍锅筒、膜式水冷壁、集箱安装焊接起吊的平台暂时不装。

4.起吊安装锅筒、膜式水冷壁。

安装锅炉管束、导汽管，对有过热器的锅炉交替地安装过热器，在安装过热器先安装集箱。

较小的过热器也可将其装好再吊装到位，然后安装下降管。

5.安装省煤器。

待本体安装好后，进行管道和阀门的安装。

安装空气预热器。

6.水压试验。

水压试验前需装好水位表、压力表、放水阀和空气阀，其余仪表应陆续在试运转前装好。

快装锅炉安装技术方案整体安装快装锅炉是一种集成式锅炉，安装简便、操作方便、可移动、节约能源。

下面是整体安装的技术方案，包括准备工作、现场安装、管路连接、电气接线等。

一、准备工作1.确定锅炉的安装位置，应选择通风良好、操作方便、便于排放烟气的地方。

2.安装之前对锅炉及其辅助设备进行检查，确保其完好无损。

3.准备好所需的工具和材料，如扳手、螺栓、垫片、密封胶等。

二、现场安装1.将锅炉和辅助设备安放在预定位置上，确保锅炉的水平度和稳定性。

2.根据锅炉的连接口尺寸，选择合适的法兰和螺栓进行安装，确保连接牢固。

3.安装好锅炉的换热器和燃烧器，注意调整好燃烧器的位置和角度，以确保燃烧稳定。

4.安装好锅炉的控制系统和安全装置，如压力表、温度控制器、安全阀等。

三、管路连接1.对锅炉进出口管道进行连接，先用扳手将法兰和螺栓连接好，再使用密封胶进行密封处理。

2.连接好水源、给水管道和热水系统的管道，确保管道连接紧密，无渗漏现象。

3.根据设计要求，连接好锅炉的燃气管道或燃油管道，注意检查连接处是否存在泄漏。

四、电气接线1.根据锅炉的控制系统设计要求，连接好电源线路，确保电源接地可靠。

2.连接好锅炉的仪表电缆，确保仪表的正常工作。

3.配置好电气控制柜，确保各种电气设备的正常工作。

五、检查和调试1.安装完成后，对锅炉进行全面检查，包括水压测试、燃烧系统测试、电气系统测试等。

2.检查锅炉的各项安全装置是否正常，如压力表、温度控制器、安全阀等。

3.对整套锅炉进行调试，确保其运行稳定、效率高，并能满足设计要求。

最后，一定要按照国家相关标准和锅炉生产厂家提供的技术要求进行安装，确保整体安装质量符合要求。

在安装过程中，应严格按照安全操作规程进行，确保工人的人身安全和设备的完好。

安装完毕后，要做好安全交底和操作培训，确保用户正确使用锅炉。

整体锅炉施工方案模板一、工程概况与目标本工程旨在完成一座整体锅炉的安装与调试工作。

锅炉类型为[具体类型]，设计容量为[具体容量]，以满足[使用单位或场所]的供热/发电需求。

本工程力求在确保安全、质量的前提下，提高施工效率，降低工程成本，确保按时交付使用。

二、施工前准备工作技术准备：组织专业技术人员进行施工图纸会审，编制详细施工方案和技术措施，确保施工过程中的技术难点得到解决。

物资准备：根据施工计划，提前采购所需的材料和设备，并进行质量检查，确保符合设计要求。

现场准备：清理施工现场，确保施工场地平整、无障碍物，为施工创造良好的环境条件。

人员准备：组织施工队伍，进行必要的培训和安全教育，提高施工人员的技能水平和安全意识。

三、施工流程与步骤基础施工：按照设计要求进行锅炉基础施工，确保基础牢固、水平。

设备安装：将锅炉本体及附属设备按照图纸要求进行安装，确保安装位置准确、连接牢固。

管道连接：进行锅炉与供热/发电系统的管道连接，确保管道布局合理、密封性好。

电气安装：安装锅炉电气控制系统，确保电气元件布置规范、接线正确。

调试与试运行：在完成上述安装工作后，进行锅炉的调试和试运行，确保锅炉运行正常、性能稳定。

四、质量控制与安全措施质量控制：施工过程中，严格按照施工图纸和技术规范进行施工，加强质量检查和验收，确保工程质量符合设计要求。

安全措施：加强施工现场的安全管理，制定并执行安全操作规程，确保施工过程中无安全事故发生。

五、材料与设备选用本工程所选用的锅炉本体、附属设备、管道及电气元件等材料和设备，均应符合国家相关标准和规范，并优先选择具有优良性能和良好售后服务的产品。

六、人员组织与培训本工程将组建专业的施工队伍，包括项目经理、技术负责人、施工员、质检员等，确保施工过程有序、高效。

同时，对施工人员进行必要的技能培训和安全教育，提高施工人员的综合素质。

七、工期安排与进度监控根据工程实际情况，制定详细的工期计划，明确各阶段的施工任务和时间节点。

余热锅炉的整体布置
余热锅炉的整体布置影响着其功能和性能，一般遵循以下原则：
1. 烟气流程要合理，尽量做到串联的烟气流程，避免并联烟气流程。

2. 受热面应按高温、高压、低温、低压的顺序依次布置，并应满足给水蒸发和排烟温度的要求。

3. 省煤器和空气预热器应布置在烟气流程的下游段，避免烟气带风和低温烟气冷却受热面过快。

4. 对于锅炉的高温部分和低温部分之间，应设置膨胀节，使高温受热面在高温下自由伸缩，不受约束。

5. 受热面管子或烟道不得任意拆除，如需变更，应考虑其对锅炉热平衡、流动阻力、烟速、风量、蒸发量等方面的影响，并须重新核算。

6. 安装过程中要保持清洁，特别是对流动受热面和高温部件要特别小心，以防止涂层脱落或堵塞。

7. 余热锅炉的部件要满足结构强度和刚度要求，以确保安全稳定运行。

至于具体的布置结构，建议参考相关资料或咨询人士。

整体布置原则要结合具体设备和技术条件进行考虑。

G2电站锅炉司炉培训试题及答案1、【多选题】《中华人民共和国特种设备安全法》规定，特种设备生产、经营、使用单位应当按照国家有关规定配备特种设备（），并对其进行必要的安全教育和技能培训。

（ABD）A、安全管理人员B、检测人员C、检验人员D、作业人员E、营销人员2、【多选题】下列关于锅炉整体布置的表述正确的是（）。

（BD）A、对低参数小容量锅炉，受热面中以对流受热面为主B、对于高参数锅炉，工质加热和过热吸热量比例增大，蒸发吸热量比例减少C、随着锅炉容量的增加，能布置水冷壁的炉内表面积也增大D、对于中参数锅炉，工质蒸发吸热量与炉内辐射受热面的吸热量大致相近3、【多选题】下列属于燃料性质对受热面布置的影响的是（）。

（ABC）A、煤的灰分影响对受热面的磨损B、煤水分较大，引起炉内燃烧燃烧温度下降C、煤中的硫分影响烟气露点D、影响环境4、【多选题】四角切圆燃烧的主要特点是什么？（）（BCDF）A、减少热交换B、四角射流着火后相交，相互点燃，煤粉着火稳定C、便于实现分段送风D、炉膛结构简单E、负荷变化时调节灵活F、炉内热负荷均匀5、【多选题】对于违反《特种设备安全监察条例》规定的，举报人可以向（）举报。

（AD）A、特种设备安全监督管理部门；B、公安部门；C、检察机关；D、行政监察6、【多选题】废水处理方法有（）（ABC）A、物理处理法B、化学处理法C、生物处理法D、过滤7、【多选题】影响水动力多值性的因素有（）。

（ABCD）A、工作压力B、进口工质的焓值C、管圈热负荷和锅炉热负荷D、热水段阻力8、【多选题】循环流化床锅炉在实际运行中如出现床温的降温状况，会产生（）不良后果。

（BCD）A、物料循环量减少；B、脱硫剂脱硫效果下降；C、炉膛温度当低于燃料的着火温度时，锅炉易熄火；D、锅炉出力下降。

9、【多选题】循环流床锅炉床料变化对临界流速和临界流量的影响主要有（）。

（ABD）A、如果床料的当量直径增大时，临界流量就随着增加；B、床料中颗粒密度增大时，临界流量也随着增大；C、若床料的堆积空隙率减小，临界流量增大；D、床料的运动粘度或温度增高时，临界流量将减小。

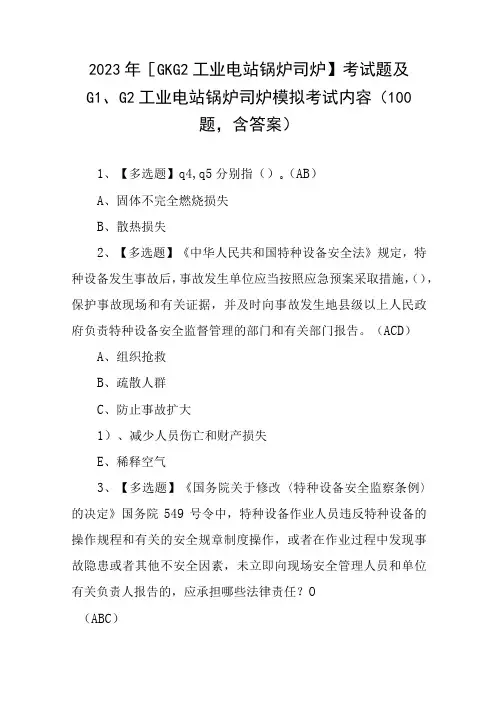

2023年［GKG2工业电站锅炉司炉】考试题及G1、G2工业电站锅炉司炉模拟考试内容（100题，含答案）1、【多选题】q4,q5分别指（）o（AB）A、固体不完全燃烧损失B、散热损失2、【多选题】《中华人民共和国特种设备安全法》规定，特种设备发生事故后，事故发生单位应当按照应急预案采取措施，（），保护事故现场和有关证据，并及时向事故发生地县级以上人民政府负责特种设备安全监督管理的部门和有关部门报告。

（ACD）A、组织抢救B、疏散人群C、防止事故扩大1）、减少人员伤亡和财产损失E、稀释空气3、【多选题】《国务院关于修改〈特种设备安全监察条例〉的决定》国务院549号令中，特种设备作业人员违反特种设备的操作规程和有关的安全规章制度操作，或者在作业过程中发现事故隐患或者其他不安全因素，未立即向现场安全管理人员和单位有关负责人报告的，应承担哪些法律责任？O（ABC）A、由特种设备使用单位给予批评教育、处分B、情节严重的，撤销特种设备作业人员资格C、触犯刑律的，依照刑法关于重大责任事故罪或者其他罪的规定，依法追究刑事责任4、【多选题】《锅炉水处理监督管理规则》规定，下列（）情况需设置锅水取样冷却装置（AB）A、额定蒸发量大于或者等于1t∕h的蒸汽锅炉B、额定热功率大于或者等于0.7MW的热水锅炉C、额定蒸发量大于或者等于2t∕h的蒸汽锅炉5、【多选题】下列关于锅炉整体布置的表述正确的是（）。

（BD）A、对低参数小容量锅炉，受热面中以对流受热面为主B、对于高参数锅炉，工质加热和过热吸热量比例增大，蒸发吸热量比例减少C、随着锅炉容量的增加，能布置水冷壁的炉内表面积也增大I）、对于中参数锅炉，工质蒸发吸热量与炉内辐射受热面的吸热量大致相近6、【多选题】下列哪一项磨煤机属于高速磨煤机？O（CD）A、双进双出钢球磨煤机B、单进单出钢球磨煤机C、风扇式磨煤机D、锤击式磨煤机7、【多选题】乏气送粉系统中乏气分别经过哪些结构？O(ABCDE)A、细粉分离器B、排风机C、一次风箱D、混合器E、一次风喷口8、【多选题】以下哪一项不是改善链条炉的措施？O (ABCD)A、具有较好的流动性B、易吸附空气C、具有自燃性D、容易发生爆炸9、【多选题】受热面工作环境最恶劣的是()。

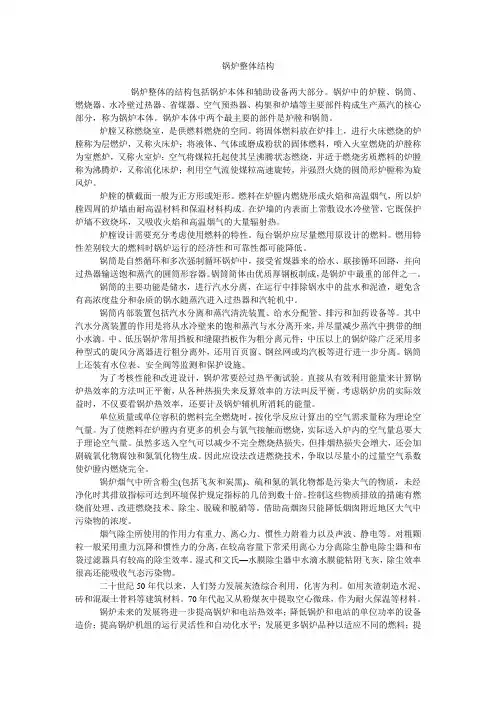

锅炉整体结构锅炉整体的结构包括锅炉本体和辅助设备两大部分。

锅炉中的炉膛、锅筒、燃烧器、水冷壁过热器、省煤器、空气预热器、构架和炉墙等主要部件构成生产蒸汽的核心部分，称为锅炉本体。

锅炉本体中两个最主要的部件是炉膛和锅筒。

炉膛又称燃烧室，是供燃料燃烧的空间。

将固体燃料放在炉排上，进行火床燃烧的炉膛称为层燃炉，又称火床炉；将液体、气体或磨成粉状的固体燃料，喷入火室燃烧的炉膛称为室燃炉，又称火室炉；空气将煤粒托起使其呈沸腾状态燃烧，并适于燃烧劣质燃料的炉膛称为沸腾炉，又称流化床炉；利用空气流使煤粒高速旋转，并强烈火烧的圆筒形炉膛称为旋风炉。

炉膛的横截面一般为正方形或矩形。

燃料在炉膛内燃烧形成火焰和高温烟气，所以炉膛四周的炉墙由耐高温材料和保温材料构成。

在炉墙的内表面上常敷设水冷壁管，它既保护炉墙不致烧坏，又吸收火焰和高温烟气的大量辐射热。

炉膛设计需要充分考虑使用燃料的特性。

每台锅炉应尽量燃用原设计的燃料。

燃用特性差别较大的燃料时锅炉运行的经济性和可靠性都可能降低。

锅筒是自然循环和多次强制循环锅炉中，接受省煤器来的给水、联接循环回路，并向过热器输送饱和蒸汽的圆筒形容器。

锅筒简体由优质厚钢板制成，是锅炉中最重的部件之一。

锅筒的主要功能是储水，进行汽水分离，在运行中排除锅水中的盐水和泥渣，避免含有高浓度盐分和杂质的锅水随蒸汽进入过热器和汽轮机中。

锅筒内部装置包括汽水分离和蒸汽清洗装置、给水分配管、排污和加药设备等。

其中汽水分离装置的作用是将从水冷壁来的饱和蒸汽与水分离开来，并尽量减少蒸汽中携带的细小水滴。

中、低压锅炉常用挡板和缝隙挡板作为粗分离元件；中压以上的锅炉除广泛采用多种型式的旋风分离器进行粗分离外，还用百页窗、钢丝网或均汽板等进行进一步分离。

锅筒上还装有水位表、安全阀等监测和保护设施。

为了考核性能和改进设计，锅炉常要经过热平衡试验。

直接从有效利用能量来计算锅炉热效率的方法叫正平衡，从各种热损失来反算效率的方法叫反平衡。
