某某光伏电站全站设备检修及预防性试验三措一案编写：审核：批准：某某电力科技有限公司日期：2020年08月05日一、检修概况：某某光伏电站根据2020年年度工作计划，拟于2020年08月25日对全站设备进行停电检修预试工作，此项检修预试工作由某某光伏电站负责计划实施、监督验收工作。
二、某某光伏电站停电检修工作任务：1、某某光伏电站一次设备预试工作：2、某某光伏电站检修工作三、停电时间安排本次停电计划工期6天，停电时间为2020年08月25日20:00至2020年08月26日06:00全站停电、2020年08月26日20:00至2020年08月27日06:00 35kV1号集电线停电、2020年08月27日20:00至2020年08月28日06:00 35kV2号集电线停电、2020年08月28日20:00至2020年08月29日06:00 35kV3号集电线停电、2020年08月29日20:00至2020年08月30日06:00 35kV4号集电线停电、2020年08月30日20:00至2020年08月31日06:00 35kV5号集电线停电。
四、组织措施4.1 组织机构4.1.1 工作人员分工工作总负责人：某某工作技术负责人：某某现场安全监护负责任人：某某、某某各检修小组工作班成员：某某、某某、某某、某某验收组成员：某某、某某后勤保障组：某某4.1.2 开关站停、送电操作：运行（操作）总负责人：某某运行操作监护人：某某操作人：某某监盘人员：某某（白班）、某某（晚班）4.1.3 开关站设备消缺、卫生清扫：工作负责人：某某工作成员：某某4.1.4 验收人员最终验收人员:某某4.2 职责4.2.1工作总负责人：在整个检修工作中总负责，是本次检修工作的安全第一负责人，确定工作方案，防止任何人身事故的发生，负责现场组织、协调和管理工作，掌握检修进度，监督各项试验、清扫、消缺项目的开展，对现场发生的问题负有解决的责任，并对现场具体工作工艺、检修质量进行验收。
“三措一案”实施规范标准一、“三措一案”编制范围：凡是从事电力一、二次设备的计划检修、技改、基建安装及改扩建施工工程的，都必须编制“三措一案”。
生产场所外包工程必须编制“三措一案”。
特例：1、对设备年检、预试及除主变以外的110kV及以下单一设备常规性计划检修有标准化作业指导书的，可以不编制“三措一案”；2、一般性消缺和维护工作有危险点分析与预控措施卡的，可以不编制“三措一案”；3、各单位应根据各自工作特点，制订日常工作的危险点分析与预控措施卡及安全事故应急救援预案，以保证事故处理和临时性工作的安全有序。
二、“三措一案”编制要求：1、“三措一案”由施工单位负责编制。
2、如工程涉及有施工配合单位的，由配合单位编制相关配合工作的“三措一案”，由施工负责单位汇总并复审。
3、总承包工程的“三措一案”，由总承包单位组织各工程具体施工单位按专业分类编制，总承包单位负责汇总并复审。
4、施工单位的施工负责人应组织“三措一案”的编制并审核；总承包工程的单位应明确一名工程项目经理（或项目负责人），由该工程项目经理（或项目负责人）组织“三措一案”的编制并审核。
5、施工单位应根据工程项目的现场实际情况，认真编制工程施工“三措一案”，确保各项措施正确完备，并对工程施工“三措一案”的必要性、正确性、安全性负责。
6、“三措一案”要根据各项工程中施工作业的特点编制，不能照搬照抄，要将具体工作中的危险点及预控措施和有关注意事项交待清楚。
7、“三措一案”的编制，准备工作要充分，计划布置要严密，各项措施要科学，并应避免口号式的、条条式的笼统内容，必须简明、具体、可操作性强。
8、“三措一案”使用统一的封面格式（见附件1），应有（1）编制人、编制单位审核、工程监理单位审核、工程主管部门审核、生技部门审核、安监部门审核、批准人；（2）工程监理单位审核意见、工程主管部门审核意见、生技部门审核意见、安监部门审核意见、公司领导审批意见。
三、“三措一案”内容规范：“三措一案”的编制应包括以下5个部分的内容：（1）工程概况；（2）组织措施；（3）技术措施；（4）安全措施，危险点分析与预控措施，施工现场生产安全事故应急救援预案；（5）施工方案。
Xxxxxxx项目35kV电力接入系统送出线路工程110kVXXX电站进站电气安装施工“三措一案”方案XXXX公司二〇二〇年六月批准人：审核人：编制人：方案内容一、工程概况：主要施工内容：1.设备安装：35kV配电室内的35kV I母3522国光I线间隔、35kV II母3524国光II线间隔内电缆进线；包括不限于高压柜、设备基础槽钢、防雷、接地、桥架、电缆沟支架制作安装、零序电流互感器更换（原互感器型号：LXK-φ120 100/5A 10P级西电陕西陕开电器集团有限公司生产，更换为：LXK-φ180 150/5A 10P 级西安西特电器有限公司生产）、电缆沟盖板、电缆、封闭母线槽、金属防火桥架、电缆终端头制作及耐压试验，配电室内供电验收所必备的备品备件等为完成本工程所需的所有工作。
2.土建：包括电气总平面中管沟开挖回填、图纸范围内电力排管敷设、过路套管安装、所有工井、井盖、动力箱基础砌筑等属于变配电总体工程之内的土建工作。
施工目标：保证质量、保证工期、控制成本、安全文明施工、按时送电。
计划工期：2020年06月12日至2020年06月25日。
二、组织措施：成立施工项目部：项目经理：XX (负责本工程的全部领导工作，为本工程的第一安全责任人)；项目总工：XX （负责技术、质量工作）；安全员：XXX（协助项目经理做好现场安全管理与监督工作）技术员：XXX (全面落实本工程的技术管理工作)；材料员：XXXX (材料管理与分发)；质检员： XXXX （负责本工程的施工质量工作，保证工程质量达到合格标准)；资料员：XXX (负责现场各类资料的收集和管理工作)；施工人员安排：土建14人，电气5人。
土建施工负责人：XXX电话：XXXX电气施工负责人：XXXX电话：XXXXX工作班成员：XXXXXX现场施工负责人：XXXX职责：1、正确安全的组织工作。
2、负责检查工作票所列安全措施是否正确完备和工作许可人所做的安全措施是否符合现场的实际条件，必要时予以补充。
电力施工三措一案范本1.什么是电力施工的三措一案“三措一案”：施工组织措施、技术措施、安全措施和施工作业方案。
1、组织措施指根据工作性质，认真谋划，及时组织，在接到工作任务后，相关负责人认真履行工作职责，严格作业制度、监护制度，按部就班实施作业。
2、技术措施要求立杆要设专人指挥，在居民区和交通道路上立杆时，应设专人看守。
工作前应检查吊车的检定报告及驾驶员的特种作业操作证是否合格，严禁使用不合格的吊车。
立杆及修整杆坑时，应有防止杆身滚动、倾斜的措施，杆下工作人员应戴安全帽。
在放线、撤线和紧线工作，均应设专人统一指挥，统一信号，检查紧线工具及设备是否良好。
3、安全措施要严格执行《国家电网公司电力安全工作规程》填写标准化作业指导书，施工现场安全措施卡，实施标准化作业，执行现场保证安全的各项组织和技术措施4、施工作业方案包括作业组织机构、具体工作小组分工及工作任务、准备工作、施工方法及作业程序、工艺标准及注意事项等。
扩展资料：电力施工作业标准一、应进行试验的安全工器具1、规定要求进行试验的安全工器具。
2、新购置和自制的安全工器具。
3、检修后或关键零部件经过更换的安全工器具。
4、对安全工器具的机械、绝缘性能发生疑问或发现缺陷时。
二、高处作业1、凡在离地面（坠落高度基准面）2米及以上的地点进行工作，都应视做高处作业。
2、高处作业时，安全带（绳）应挂在牢固的构件上或专为挂安全带用的钢架或钢丝绳上，并不得低挂高用，禁止系在移动或不牢固的物体上。
系安全带后应检查扣环是否扣牢。
3、严禁得用绳索、拉线上下杆塔或顺杆下滑。
4、高处作业应使用工具袋，较大的工具应固定在牢固的物件上，不准随便乱放。
上下伟递物件应用绳索栓牢传递，严禁上下抛掷。
5、在高处作业现场，工作人员不得站在作业处的垂直下方，高空落物区不得有无关人员通行或逗留。
在行人道口或人口密集区从事高处作业，工作地点下方应设围栏或其它保护措施。
参考资料来源：人民网-严格遵守“三措一案”程序施工2.请问什么是“三措一案”所谓的三措一案是指：施工组织措施、技术措施、安全措施和施工作业方案。

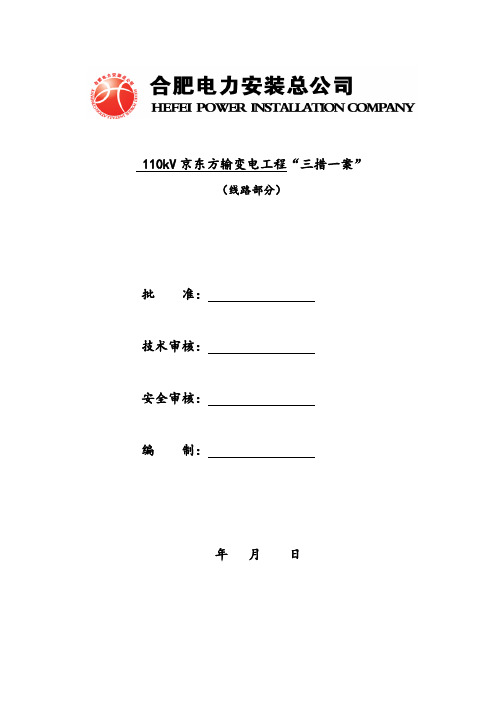

110kV京东方输变电工程“三措一案”（线路部分）批准：技术审核：安全审核：编制：年月日一、工程概况：（一）本工程包括以下3个子项目：1、110kV京东方变电站工程2、220kV秋蒲变电站扩建110kV京东方出线间隔工程3、110kV京东方线路工程（包括110kV秋蒲～京东方线路工程、110kV瑶海～京东方线路工程）（一）工程规模本期建设三台63MVA的三相双绕组自冷有载调压变压器，终期规模不变。
110kV进出线本、终期均为3回路，采用线路变压器组接线。
10kV进出线本、终期均为46回路，采用单母线四分段接线，新组立5基直线塔和5基耐张塔。
（三）工程概述110kV京东方变电站110kV电压等级本、终期3回出线，1回线路从220kV 秋蒲变至110kV京东方变，另2回线路从220kV瑶海变至京东方变。
110kV秋蒲变至京东方变线路分为架空线路和电缆敷设两部分，路径全长3.06km，架空线路部分路径长度约为2.2km，双回路架设单侧挂线；电缆敷设部分长度约为0.86km，单回路敷设。
110kV瑶海变至京东方变线路，全线采用双回路电缆敷设，路径长度约为0.51km。
根据系统专业论述，导线截面为240mm2，电缆截面也为240mm2。
根据通信专业论述，秋蒲变至京东方变需16芯光纤作为通信通道，故本工程架空线路部分架设一根16芯OPGW光缆，在电缆敷设中敷设一根16芯的普缆。
（一）线路路径方案本工程线路路径位于合肥市新站综合开发实验区内。
根据开发试验区内的道路规划、施工运行、土地利用等因素，线路路径沿开发试验区内高压走廊及京东方厂区道路走线。
本工程线路分为架空线和电缆敷设两个部分。
其中架空线部分全线采用双回路铁塔架设，秋蒲变至京东方变线路路径从220kV秋蒲变110kV构架出线后，利用终端塔左转平行已建110kV秋东线约140米后右转至高压走廊，在距220kV 络东线南30米处，基于平行220kV络东线（平行间距约30米）向东走线，在里程为L7KD4+470处跨过合武铁路，同时在铁路里程为L7KD4+460处有一座通信塔，距线路中心线仅有10米，不满足电气距离，本方案需将其迁移，线路继续平行220kV络东线向东走线，跨过淮南路、星火路后至220kV络东线11#塔南侧约20米处90度左转钻越该线路，钻越后立刻右转再次在北侧平行220kV 络东线向东走线，跨过一条35kV线路及张洼路，至规划中的武里山路与礼河路西南侧，利用新建的电缆终端塔将架空线路引下采用电缆敷设。

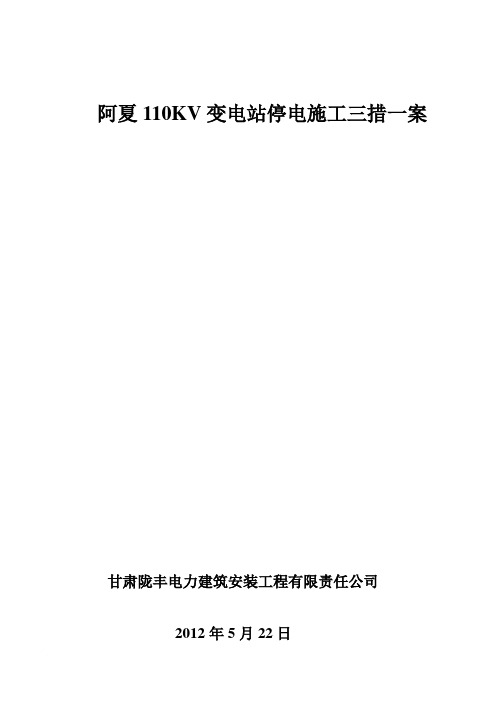

阿夏110KV变电站停电施工三措一案甘肃陇丰电力建筑安装工程有限责任公司2012年5月22日目录第一章停电申请表第二章停电施工方案第三章组织措施第四章安全、技术措施第五章施工方案第一章甘南电网2012年6月份停电检修计划第二章阿夏110KV变电站申请停电施工方案为了保质、保量、保安全，按期完成停电施工的工作任务，特制定此施工方案，现报业主项目部核查批准。
一、停电前做好施工准备工作：1、停电前必须完成110KV主变间隔设备就位安装及调整工作，具备投运条件。
2、主变110KV间隔设备之间的连线必须安装完工。
3、软母线制作安装施工工器具、材料，必须齐全、人员到位。
二、收到停电通知并确认后，先进行母线长度的测量，边测量、边制作、边安装，施工人员必须到位、分工明确、责任到人；保质、保量并按标准工艺完成施工任务。
三、施工结束后配项目质检员及专人进行自检消缺，请确认自检合格后报请业主项目部验收。
四、业主项目部验收合格后拆除安全设施，施工人员离开施工现场后报申阿夏110KV变电站恢复供电。
第三章组织措施1、扩建工程为阿夏110kV变电站主变110KV间隔软母线、下跳线、引下线、软母线制作安装，接入至甘南供电公司阿夏110kV变电站线路，本间隔内电气设备均为新增。
2、扩建规模：3、工程负责人：赵山河项目负责人：杨峰安全负责人：金荣现场工作（技术）负责人：胡进军现场安全监护：魏万才一次施工组长：李建国二次施工组长：魏平施工人员：高建新、齐敏、孙毅、杜千荣、何小华。
4、停电情况的工作：主变110KV间隔软母线、下跳线、引下线、软母线制作安装（预计为2天）。
5、施工组织管理：1、施工现场工作人员统一穿工作服，戴安全帽，佩带统一的工作牌。
2、施工现场进行合理布置，现场的设备、材料按本工程总平面布置图的要求，摆放整齐，分类堆放，做到规整，清爽。
3、各施工班组保证各作业场地整洁，工器具、检测设备摆放合理，平衡可靠。
每日工作结束时，由现场安全负责人、施工组长对各个现场进行检查，合格后方可收工；现场垃圾、包装箱(盒)及时清理、外运。
施工三措两案编制：_______________审核：________________批准：________________、施工组织措施1、工程概况1.1工程名称 (1)1.2工程承包围 (1)2、施工现场组织机构2.1施工现场人员配置 (3)2.2主要施工设备配置 (4)2.3主要测量、计量、试验器具配置计划表 (4)2.4施工现场组织原则 (4)3、技术措施3.2 基础施工 (9)3.3质量目标 (9)3.3.1质量方针 (9)3.3.2质量目标及分解 (9)3.4质量管理组织机构及主要职责 (10)3.4.1 组织机构 (10)3.4.2 质量管理体系 (10)3.4.3岗位职责 (11)3.4.4 管理制度 (12)3.5质量管理的措施 (12)3.5.1施工质量的技术保证措施 (12)3.5.2.1 严格控制工艺纪律 (13)3.5.2.2严格控制影响工程质量的五大要素 (13)3.5.3强化现场质量监督及质量控制 (14)3.5.4文件和资料控制 (14)3.5.5施工过程质量控制 (14)3.6施工原材料的质量控制 (15)3.7质量管理及检验标准 (15)3.7.1 质量检验标准 (15)3.7.2持续改进 (15)3.7.3工程质量三级检验流程 (17)3.7.4质量保证技术措施 (18)3.7.4.1 施工组织设计审批制度 (18)3.7.4.2 技术复核，隐蔽工程验收制度 (18)3.743 技术、质量交底制度 (18)3.744分项分部质量工程检验与验收制度 (18)四、安全措施4.1设置安全围栏 (19)4.2设置安全标识 (19)4.3进场作业人员素质与技能管理 (20)4.4安全文明施工管理制度和台帐 (20)4.4.1安全文明施工管理制度 (20)4.4.2项目部建立的安全台帐 (21)4.4.3施工队（班组）应建立和保存的台帐 (22)4.5 “两项费用”的使用管理 (22)4.6低压用电 (22)4.7高处作业 (23)4.8起重吊装 (23)4.9消防安全 (24)4.10施工机械的定期检验、车辆交通安全 (24)4.11安全设施及防护用品控制措施 (24)4.12季节性施工 (25)4.12.1 雨季施工措施 (25)4.12.2 危险点分析与控制 (25)4.13环保措施 (26)五、技术措施5.1安装工程，安装、调试质量 (26)5.2开箱检查 (26)5.3 一次设备部分 (26)5.4二次部分 (27)5.5质量检查要求 (28)5.6 技术资料要求 (28)5.7设备标志要求 (28)5.8设备、器材的运输、吊装要求 (29)5.9严格安全管理，狠反“三违” (29)5.10. .................................................................................................................. 现场文明施工 (30)6.1设备、工器具、材料、废料 (30)7.1施工现场 (31)8.1工程验收及资料移交 (31)9.1事故预案处理 (31)六、土建施工方案6.1施工区隔离 (31)6.2基础施工 (32)6.2.1 土方开挖施工 (32)6.2.2 模板工程施工 (32)6.2.3 钢筋工程施工 (32)6.2.4 混凝土工程施工 (32)6.2.5 混凝土成品保护措施 (33)七、电气安装施工方案7.1施工技术和资料准备 (33)7.1.1施工技术准备 (33)7.1.2施工资料准备 (33)7.1.3 材料准备 (33)7.1.4 施工机具准备 (33)7.1.5施工力量配置 (34)7.1.6.主要工序的施工方法 (34)7.1.7电气安装部分 (34)7.2 一次设备安装 (35)7.3二次安装 (35)7.4工程成本的控制措施 (35)编制依据：国家和有关部门的规和规程标准：《电力建设安全工作规程(变电所部分)》(DL 5009.3 —2016)《建筑施工安全检查标准》(JGJ 59—2017)《建筑施工高处作业安全技术规》(JGJ 80—20⑹《施工现场临时用电安全技术规》(JGJ 46—20⑹《建筑机械使用安全技术规程》(JGJ 33—2015)《建筑施工现场环境与卫生标准》(JGJ 146—2013)《职业安全健康管理体系一一规》(GB/T 28001 —2011)《输变电工程建设标准强制性条文实施管理规程》(Q/GDW 24—20⑹《电气装置安装工程试验标准》(GB 50150- 2016)《电气装置安装工程接地装置施工及验收规程》(GB 50169-2016)《电气装置安装工程电缆线路施工及验收规》(GB 50169- 20⑹《电气装置安装工程质量检验及评定规程》(DL/T 5161.1〜.17 —2016)《电气装置安装工程高压电器施工及验收规》GBJ147《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规》GBJ148 《电气装置安装工程母线装置施工及验收规》GBJ149《电气装置安装工程蓄电池施工及验收规》GB50172《火力发电厂、变电所二次线设计技术规程》DL/T 5316《火力发电厂、变电所直流系统设计技术规定》DL/T 5044《交流电气装置的接地设计规》DB-50065《绝缘电压、冲击耐压测试》IEC 255 —5《继电器及继电器保护装置基本试验方法》GB/T7261《继电保护和安全自动装置技术规程》GB14285《通信电源设备安装设计规》YD 5040《电气装置安装工程施工及验收规》GBJ232《电气装置安装工程电气设备交接试验标准》GB 50150《电气装置安装工程电缆线路施工及验收规》GB 50168«电气装置安装工程盘、柜及二次回路结线施工及验收规》GB 50171«电气装置安装工程低压电器施工及验收规》GB 50254《建筑电气安装工程质量验收规》GB 50303-2015《交流电气装置的过电压保护和绝缘配合》DL/T 620-2014《气体绝缘金属封闭开关设备现场可控试验规程》DL/T618-2011«电气装置安装工程质量检验及评定规程》DL/T5161.1-2015《35〜110KV变电所设计规》GB50059- 2011其它相关的行业和电力标准一、施工组织措施1、工程概况1.1工程名称：，与市方城县交界，场址距市约197KM距市约80KM距叶县城区约45KM场址面积约8.8KM2海拔高度在300M~635M之间。
220ＫＶ线路工程《施工组织设计》编制：审核：批准：芜湖明远集团公司二0一0年十月十九日一、工程概况：本工程从电厂220kV出线构架起至220kV变进线构架止。
线路全线按双回路立塔单回路架设设计线路长度8.78公里。
其主要工程量为：1、组立铁塔26基，其中PSL型、SZT233直线塔19基，SJ1、SJ2、SJ3型耐张塔7基。
2、架设导线LGJX－400/50约9.5千米、避雷线GJX－50约9.5千米，同塔架设24芯OPGW复合光纤。
3、安装耐张绝缘子串DNB11型12串、DNB21型36串（其中FC70/146共1560只）。
安装悬垂绝缘子串DXH21型39串、DTB型15串（其中FCBW4－110/70共72只）。
4、导线安装防震锤171只，避雷线安装防震锤110只。
5、线路杆塔接地，线路架设后经自检、复检、竣工报验、验收及配合投运。
二、组织措施：项目监理、施工负责人及其职责：韩荣彬负责现场工程施工的组织、指挥和协调，是施工现场安全的第一责任人。
落实施工“三措一案”，按计划及图纸要求正确、安全、合理的组织施工，保质保量的完成任务。
线路施工协调员及其职责：费旭东负责因工程需要与建设方、设计方、监管方及上级主管部门进行必要的联系洽商，确保施工顺利开展。
线路施工技术员及其职责：吴健负责现场施工技术指导、标准规范执行、技术措施的落实，发现问题解决于现场。
负责组织施工质量的检验。
线路施工质量员及其职责：刘平负责现场质量的检查、监控。
按质量标准及图纸要求，认真开展工序检验，确保工程质量符合要求。
线路施工安全员及其职责：钱丙现场施工安全监督。
负责安全措施的实施、监督工作人员遵守规程、纠正制止违章作业。
线路施工班成员及其职责：江洪生、谢亚峰、何飞、潘子庆、潘子好、潘有春、潘子金、汪家根、郭平方、潘子国、广世勇、吕又佳、牛忠涛、胡建国。
施工人员应熟悉施工图、施工内容、施工流程，掌握施工工艺及质量标准。
施工人员应熟悉施工环境及条件、明确工作危险点，掌握安全措施并履行相关手续。
110KV变电站电气安装施工“三措一案”本工程涉及110KV、35KV、10KV电气设备的安装，包括主变、断路器、隔离开关、CT、避雷器等多种设备，涉及多个电压等级和接线方式。
工程规模较大。
1.4工期要求本工程工期紧迫，要求在规定时间内完成施工任务，保证电气设备按时投入使用。
1.5工程涉及的主要单位本工程涉及的主要单位包括建设单位、设计单位、施工单位、监理单位等，需要各个单位密切配合，协同作战。
1.6电气施工依据及内容本工程电气施工依据包括相关标准和规范，施工内容主要包括设备安装、接线、调试等。
2、施工现场组织机构2.1施工现场组织机构本工程施工现场组织机构包括总指挥部、技术质量部、安全___、物资管理部、劳务管理部等，各部门职责明确。
2.2施工现场组织原则本工程施工现场遵循“安全第一、质量第一、文明施工”的原则，确保施工过程中的安全、质量和环保。
2.3项目管理机构人员及部门职责本工程项目管理机构人员包括项目经理、技术负责人、安全负责人等，各部门职责明确，确保施工过程中的管理和监督。
二、安全措施1.1安全管理目标本工程安全管理目标是确保施工过程中的人员安全、设备安全、现场安全等各方面的安全。
1.2环境保护目标本工程环境保护目标是遵循国家环保政策和法律法规，保护施工现场周边环境，减少对环境的影响。
1.3文明施工目标本工程文明施工目标是遵循文明施工标准，保持施工现场的整洁有序，减少对周边居民的影响。
1.4安全、环境保护目标分解本工程将安全、环境保护目标分解到各个施工环节，制定相应的控制措施，确保目标的实现。
2安全文明施工组织机构及职责2.1组织机构本工程安全文明施工组织机构包括安全生产管理部、环保管理部、文明施工部等，各部门职责明确。
2.2技术保证体系本工程建立技术保证体系，制定相应的技术规程和标准，确保施工过程中的技术质量。
2.3安全监督保证体系本工程建立安全监督保证体系，制定相应的安全管理规程和标准，确保施工过程中的安全。
110kV**一二回线12#-13#杆跨越110kV***线改造工程“三措一案”批准：________________监理：________________审核：________________编制：________________编制单位：**************“三措一案”审核会签意见一、工程概述1.工程简述110kV***一、二回输电线路为110kV****变主供电源点，由于110kV***一、二回输电线路89#—98#杆位于***********营区及训练场地，为保证部队正常训练。
由68207部队投资，申请国网嘉酒供电公司将110kV***一、二回输电线路迁改出营区及训练场地，根据国网公司 (***供电运维【2016】227号) 同意线路迁改。
线路路径报送***市规划局(*规函字【2016】60号意见函)同意线路改造路径，依据***市规划局路径意见函，线路12#-13#杆(设计杆号)需跨越110kV***。
2.工程性质：改造工程。
3.建设方：***********4.业主方：国网供电公司5.施工方：****************6.工作任务及具体分项内容：原110kV***一、二回输电线路89#—98#杆位于***********营区及训练场地，为保证部队正常训练。
现将原线路进行改造。
改造线路12#-13#杆(设计杆号)需跨越110kV***。
跨越处改造线路12#为110SJ70-24钢杆、13#为110SJ70-30钢杆，工程包含杆塔工程、架线工程、附件工程。
二、跨越概况改造110kV***一二回线在12#—13#档交叉跨越110kV***，跨越处平面图如下：1、跨越处改造线路12#为110SJ70-24钢杆、13#为110SJ70-30钢杆，12#—13#档距为109米，两边导线间宽 6.5米，两边地线间宽4.5 米。
2、被跨越线路中心距12#塔102米，中心距13#塔7米，交叉跨越角为87°。
xx公司110kV变电站
智能压板项目工程
“三措一案”
珠海优特电力科技股份有限公司2016年5月4日
一、工程概况：
根据公司2016年安措计划，xx电力公司110kVxx变电站，主控室内各保护屏、测控屏安装智能压板防误监视系统。
为切实加强对更换工作的精细化管理，保证更换工作施工的安全、顺利进行，特编制本“三措一案”。
二、工作任务
1、主控室内保护屏、测控屏安装智能压板防误监视系统。
2、软件调试、安装、系统培训等。
三、组织措施
现场工作负责人：
现场工作人员：
四、主要技术措施
1、工程开工前，召开工程准备会。
学习本工程的作业指导书以及“三措一案”，使参加单位熟悉工程方案，分析工程危险点，组织、讨论、制订解决危险点的相应对策。
2、施工前组织施工人员了解施工方案中所要安装设备的技术要求，认真熟悉现场实际情况，清楚工程的全部内容。
3、按工作要求办理相应的第二种工作票。
4、开工前工作负责人召开开工会，向工作班成员进行“三交待”，填写现场安全技术措施交底会，所有成员签名确认。
5、核对工作地点和工作范围是否与工作票一致，相临设备应挂有“运行禁动”布帘。
6、现场更换锁具时，应注意工作安全，防止人员触电。
7、安装施工中要精心操作和安装，防止对设备造成任何损伤。
五、主要xx及风险辨识和预控
（一）主要风险辨识及预控
1、现场安装压板传感器过程中误动压板。
防范措施：
安装传感器时严禁投退运行中压板。
在指定地点、专人监护下工作。
2、安排专人按规范要求指挥。
（二）主要xx
1、现场施工中，所有人员必须严格执行《电业安全工作规程》、《电力建设安全工作规程》、《电力设备典型消防规矩》安全管理规定。
2、本次施工过程中系统运行方式有可能调整，各单位要动态制
定现场安全措施，现场所有工作人员应及时了解、掌握一次系统运行方式。
3、工作班成员在其工作负责人带领下方可进入施工现场，并要
听从现场领导及工作负责人的指挥，不做与工作无关的事，严防违章而造成事故。
4、工作班成员要认真听清并了解工作票内容及所列安全措施，
认准带电部位，工作范围，在设置的围栏内或指定的地点工作。
5、各施工单位工作当日要开好开工会和收工会。
开工会内容至
少应包括：
（1）当天的工作任务及人员分工；
（2）交代现场的xx及注意事项；
（3）危险点分析及具体防范措施等；
（4）工作经xx后才可开始工作。
收工会至少要有以下内容：
（1）当天任务完成情况以及安全状况点评；
（2）当天不安全现象的分析和预控；
（3）当天未完成任务的原因分析以及第二天的工作计划；
（4）施工质量点评以及改进措施；
6、对重要的施工地点，要实行专人监控，做好危险点分析，争
取可靠的安全防范措施。
7、所取检修电源，必须指定专人拆、接，严禁一火、一地接线。
应使用带有漏电保安器的电源箱，所用闸刀盖应完整合格。
六、现场xx施工及环境保护管理措施
1、现场施工人员必须佩戴合格安全帽。
2、作业范围内应设置专用配电箱，并有专职人员负责。
3、施工现场消防器材xx，布置合理。
4、与带电设备间设置围栏，并挂有醒目的标志牌。
5、各单位应协调好工作，密切配合，工作班成员相互关心，注
意施工安全，服从统一指挥。
6、施工开始前必须准备好工器具。
施工班组内部要按照每天的
作业计划把设备和材料妥善放置到工作现场，合理确定设备材料在现场的存放时间，做到当天用当天清，保持现场清洁。
7、工具摆放要求定位管理。
设备、材料在现场一定要摆放整齐
成形，严禁乱摊乱放；机械、工具要求擦试干净，停放安全位置。
现场工具、材料应有专人保管，并做到每天记录检查，严禁随手丢弃。
8、设备开箱装箱要在指定的地点进行，废料要及时清理走。
拆
箱木板放置妥当，突出的钉子、螺丝钉要及时拨去或敲弯，防止铁钉伤人。
9、自觉保护设备、构件、地面、墙面的清洁卫生和表面完好，
防止“二次防染”和设备损伤。
10、现场资料档案管理有序，相关施工措施、报告、验收标准等有关技术资料齐全，存放于指定的资料夹内。
11、废品、废料（如电缆头、电缆皮、电线头、木板纸箱、废钢
材等）要及时清理，送到指定的回收点。
12、施工垃圾要倒在指定的地点或垃圾箱内；所有的脏抹布、棉纱头用完后要放进指定的容器内，不再重复使用的要放进指定的垃圾桶内。
13、现场工作区、休息区、工具区要始终保持清洁、卫生、整齐。
整个现场要做到一日一清。
14、现场严禁工作时吸烟或流动吸烟，注意保持地面清洁。
七、施工方案与时间安排（分三个阶段）
1、第一阶段：
前期准备阶段（1天）：
（1）做好三措一案；
（2）把设备及材料工具等运到变电站；（3）办好变电站的第二种工作票。
2、第二阶段：
安装调试（8天）：
（1）升级五防软件
（2）安装压板状态采集器
（3）调试压板控制器
（4）系统功能测试、调试。
3、第三阶段：
验收、培训（1天）。
