大跨度钢管拱混凝土顶推灌注技术探讨摘要：本文以新建瑞昌至九江铁路杭瑞高速特大桥工程实例，对钢管拱大体积混凝土顶推前配合比和拌合站的准备工作，泵送混凝土施工过程中的注意事项进行探讨。
关键词：大跨度钢管拱混凝土顶推一、工程概况杭瑞高速特大桥（76+160+76）m连续梁主拱拱肋采用等截面哑铃形截图，截面高度3.0m,上、下弦均采用直径为φ100cm的钢管，由16mm厚的钢板卷制而成，两幅拱肋之间共设9道横撑，拱肋横撑由4根φ450*12mm的和32根φ250*10mm空钢管连接组成，共设15组吊杆。
拱肋弦管及腹板内灌注C55微膨胀混凝土。
二、总体泵送方案钢管拱拱脚部临近地面按设计位置处开设压注孔并将设有闸阀的钢管进料口与泵管相连，沿拱轴在钢管顶部设置若干排气孔，混凝土在泵压力作用下，由下而上顶升，靠自重挤压密实填充管腔，与钢管共同作用。
遵循先上管、后下管、再腹板的原则，左右拱肋同时从拱脚对称向拱顶灌注。
当上一环混凝土达到设计强度90%后，才可泵送下一环混凝土。
用四台地泵同时泵送混凝土，两侧同时个备用一台地泵。
拱肋上管单根泵送混凝土量方量为130.05m3，下管单根泵送混凝土方量125.35m3，腹板下部节段单根泵送混凝土方量为64m3，腹板上部节段单根泵送混凝土方量56.67m3。
分三次进行泵送施工，上下管混凝土泵送计划2小时内完成，腹板混凝土泵送计划3小时内完成，腹板底部节段浇筑完成后，紧接浇筑顶部节段混凝土。
三、施工准备1、混凝土配合比的准备（1）配合比技术指标要求有良好的可泵性，即坍落度大、和易性好、不泌水、不离析、自密实、低泡、延后初凝、早强，坍落度经时损失小。
新样砼坍落度值≥220mm ，扩展度≥600mm ；坍落度经时损失 60min损失≤10mm ，60min损失≤20mm；初凝时间≥10h终凝时间≥13h钢管微膨胀混凝土设计强度为55MPa，施工配制强度fcu,o≥64.9MPa，混凝土的3天抗压强度≥设计强度的70%，即混凝土的3天抗压强度≥38.5MPa。

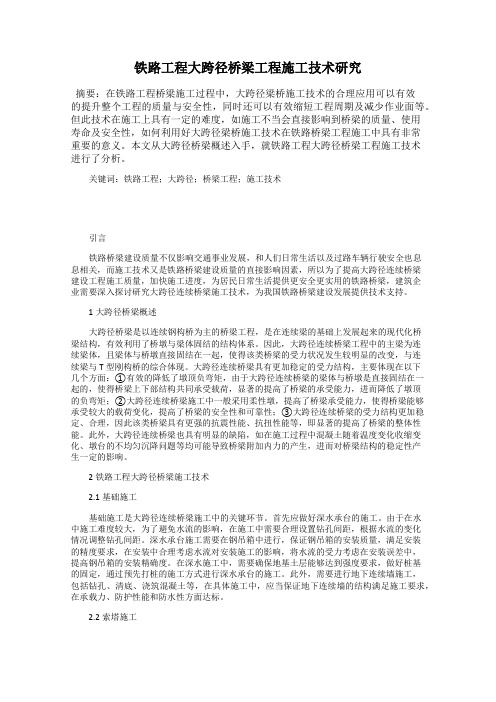

铁路工程大跨径桥梁工程施工技术研究摘要：在铁路工程桥梁施工过程中，大跨径梁桥施工技术的合理应用可以有效的提升整个工程的质量与安全性，同时还可以有效缩短工程周期及减少作业面等。
但此技术在施工上具有一定的难度，如施工不当会直接影响到桥梁的质量、使用寿命及安全性，如何利用好大跨径梁桥施工技术在铁路桥梁工程施工中具有非常重要的意义。
本文从大跨径桥梁概述入手，就铁路工程大跨径桥梁工程施工技术进行了分析。
关键词：铁路工程；大跨径；桥梁工程；施工技术引言铁路桥梁建设质量不仅影响交通事业发展，和人们日常生活以及过路车辆行驶安全也息息相关，而施工技术又是铁路桥梁建设质量的直接影响因素，所以为了提高大跨径连续桥梁建设工程施工质量，加快施工进度，为居民日常生活提供更安全更实用的铁路桥梁，建筑企业需要深入探讨研究大跨径连续桥梁施工技术，为我国铁路桥梁建设发展提供技术支持。
1大跨径桥梁概述大跨径桥梁是以连续钢构桥为主的桥梁工程，是在连续梁的基础上发展起来的现代化桥梁结构，有效利用了桥墩与梁体固结的结构体系。
因此，大跨径连续桥梁工程中的主梁为连续梁体，且梁体与桥墩直接固结在一起，使得该类桥梁的受力状况发生较明显的改变，与连续梁与T型刚构桥的综合体现。
大跨径连续桥梁具有更加稳定的受力结构，主要体现在以下几个方面：①有效的降低了墩顶负弯矩，由于大跨径连续桥梁的梁体与桥墩是直接固结在一起的，使得桥梁上下部结构共同承受载荷，显著的提高了桥梁的承受能力，进而降低了墩顶的负弯矩；②大跨径连续桥梁施工中一般采用柔性墩，提高了桥梁承受能力，使得桥梁能够承受较大的载荷变化，提高了桥梁的安全性和可靠性；③大跨径连续桥梁的受力结构更加稳定、合理，因此该类桥梁具有更强的抗震性能、抗扭性能等，即显著的提高了桥梁的整体性能。
此外，大跨径连续桥梁也具有明显的缺陷，如在施工过程中混凝土随着温度变化收缩变化、墩台的不均匀沉降问题等均可能导致桥梁附加内力的产生，进而对桥梁结构的稳定性产生一定的影响。
关于铁路桥梁大体积混凝土施工技术的研究1. 引言1.1 研究背景铁路桥梁是铁路运输系统中重要的组成部分，其承载能力和耐久性直接关系到铁路运输的安全和效率。
而铁路桥梁大体积混凝土施工技术则是保障铁路桥梁质量和使用寿命的关键之一。
随着我国高铁建设规模的不断扩大和铁路桥梁跨度和载荷的增加，对于铁路桥梁大体积混凝土施工技术提出了更高的要求。
研究背景：目前，我国铁路桥梁建设中存在着施工工艺复杂、施工周期长、质量难以保证等问题。
尤其是对于大体积混凝土的浇筑和养护，施工难度较大，容易出现裂缝和温度变形等质量问题。
深入研究铁路桥梁大体积混凝土施工技术，找出其中存在的问题并提出解决方案，对于提高铁路桥梁建设质量和效率具有重要意义。
和将在下文中详细阐述。
1.2 研究意义铁路桥梁是铁路交通建设中重要的组成部分，而大体积混凝土作为桥梁建设中常见的结构材料，在施工过程中具有关键作用。
研究铁路桥梁大体积混凝土施工技术的意义在于提高施工效率、保证工程质量、确保工程安全。
通过研究这一技术，可以更好地解决在施工过程中可能遇到的问题，提高工程施工质量，降低工程建设成本。
针对铁路桥梁在运行过程中所面临的荷载和环境影响，深入研究施工技术，可以提升桥梁的耐久性和安全性，延长桥梁的使用寿命，为铁路运输的可持续发展提供技术支持。
研究铁路桥梁大体积混凝土施工技术具有重要的理论和实践意义。
1.3 研究目的铁路桥梁是铁路运输系统中非常重要的组成部分，而大体积混凝土作为铁路桥梁结构的主要材料，在铁路桥梁建设中起着至关重要的作用。
研究铁路桥梁大体积混凝土施工技术具有非常重要的现实意义和工程价值。
本文旨在通过对铁路桥梁大体积混凝土施工技术的深入研究，探讨其在施工过程中存在的问题和挑战，并提出相应的解决方案，以提高铁路桥梁建设的效率和质量。
具体目的包括：1. 分析铁路桥梁大体积混凝土施工技术的现状和存在的主要问题，为技术改进提供理论依据和实践指导；2. 探讨铁路桥梁大体积混凝土施工工艺流程，为合理优化施工流程提供参考；3. 研究关键技术，对施工中的关键环节进行深入分析和探讨，以确保工程施工质量和安全；4. 探讨质量控制方法，提出有效的质量监控措施，确保施工质量达到设计要求；5. 探讨安全生产措施，保障施工现场的安全生产，防范施工中可能发生的安全事故。

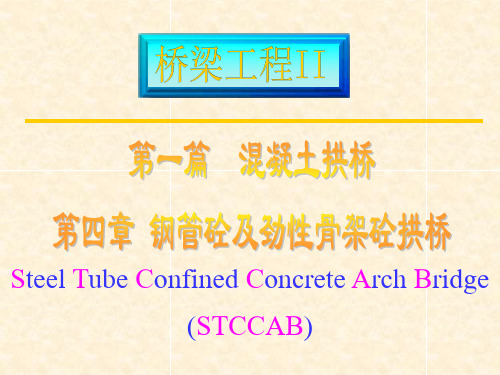

S teel T ube C onfined C oncrete A rch B ridge(STCCAB)第一节概述第二节钢管砼拱桥的构造第三节钢管砼拱桥的计算第四节劲性骨架砼拱桥的构造第五节劲性骨架砼拱桥的计算第一节概述1、什么是钢管砼？2、钢管砼的主要优点3、钢管砼的主要缺点4、钢管砼拱桥的建造情况5、什么是劲性骨架砼拱桥？6、劲性骨架砼拱桥的建造情况第一节概述1、什么是钢管砼？Steel Tube Filled with ConcreteSteel Tube Confined Concrete钢管砼是空钢管内填充砼而形成的一种复合材料Composite Material砼增强钢管壁的稳定性钢管对砼形成套箍作用Confined Concrete第一节概述2、钢管砼的主要优点（1）钢管砼复合体具有强度高、延性好、质量轻、耐疲劳、抗冲击等（2）与钢筋砼比，钢管砼省去支模、拆模等工序（3）钢管相当于钢筋，具有纵向钢筋和横向箍筋的作用，既能受压又能受拉（4）与钢筋砼比，钢管砼可节省材料约50％第一节概述3、钢管砼的主要缺点（1）钢管的接头连接存在的缺陷（2）钢管内灌注砼的密实度问题（3）钢管的养护问题（4）钢管砼的动力性能及疲劳性能第一节概述4、钢管砼拱桥的建造情况（1）1930年苏联建造就了第一座钢管砼拱桥（2）1963年我国将钢管砼用于北京地铁车站工程（3）1991年我国建成了第一座钢管砼拱桥－115米的四川旺苍大桥（4）2000年360米的广州丫髻沙大桥是转体施工的世界最大跨度钢管砼拱桥（5）2004年460米的重庆巫山巫峡长江大桥是世界上最大跨度的钢管砼拱桥钢管混凝土拱桥（18座）排序桥名主跨建成设计单位世界记录1 巫山长江大桥460 2004 12 广州丫髻沙大桥360 2000 铁道部专业设计院 23 南宁永和邕江大桥338 拟建广西区交通勘测设计院4 重庆奉节梅溪河大桥288 20025 湖北江汉三桥280 2001 铁道部大桥局设计院6 南宁三岸邕江大桥270 1998 广西区交通勘测设计院7 重庆高家花园嘉陵江大桥270 2001 重庆市政设计院8 湖北秭归青于河大桥256 铁道部大桥局设计院9 湖北江汉五桥240 2001 湖北省交通规划设计院10 浙江铜瓦门大桥238 在建浙江省交通设计院11 广珠线河口大桥224 拟建12 广西六景邕江大桥220 1999 广西区交通勘测设计院13 四川眉山岷江大桥206 2002 四川省公路规划设计院14 四川绵阳洪江大桥202 1997 四川省公路规划设计院15 广东南海三山西大桥200 1995 广东省公路勘测设计院16 杭州钱塘江四桥2002 杭州城建设计院17 郑州黄河二桥河南省交通勘测设计院18 四川旺苍东河大桥115 1990 第一座钢管混凝土拱桥1991年115米的四川旺苍大桥360米的广州丫髻沙大桥2004年7月建成460米的重庆巫峡长江大桥2001年建成288米的重庆奉节梅溪河大桥绵阳涪江三桥武汉晴川大桥Omishima Bridge (Japan 1979) Type-2-hinged solid rib arch, span=297.0 m width = 19.5m steel weight = 5208 tonsChesapeake&Delaware Canal Bridge (USA 1995) span=229 mBridge over the River Loire in Orleans(France)York Millennium Footbridge (UK) length=150m，sapn=80m，width=4m第一节概述5、什么是劲性骨架砼拱桥？Rigid Skeleton STCC Arch Bridges 采用钢骨拱桁架作为受力主筋的砼拱桥，主要用于特大跨径的桥梁埋置式拱架法1997年420米的重庆万县长江大桥重庆万县长江大桥—埋置式骨架法第一节概述6、劲性骨架砼拱桥的建造情况（1）1909年德国建造了第一座130米的大桥（2）1970年日本开始使用劲性骨架建造拱桥（3）1980年辽宁省建造了一座70米的拱桥（4）1996年312米的广西邕江邕宁大桥（5）1997年420米的重庆万县长江大桥第一节概述第二节钢管砼拱桥的构造第三节钢管砼拱桥的计算第四节劲性骨架砼拱桥的构造第五节劲性骨架砼拱桥的计算第二节钢管砼拱桥的构造Construction of STCC Arch Bridges 一、钢管砼拱桥的基本组成Basic members of STCCAB二、钢管砼拱桥的构造Construction of STCCAB三、钢管砼拱肋构件的节点与连接Nodes and Connection of STCC arch rib members 四、实例Examples第二节钢管砼拱桥的构造Construction of STCC arch bridges一、钢管砼拱桥的基本组成1、钢管砼拱肋STCC ribbed arches2、吊杆Hangers3、立柱Spandrel columns4、横向联系(横撑) Lateral structures5、行车道系Bridge decks6、下部结构Substructures二、钢管砼拱桥的各部分构造1、钢管砼拱肋f/l=1/4-1/8,m=1.167-2.24（1）拱肋横截面：单肋型、双肢亚玲型、四肢格构型、三角形格构型、集束型二、钢管砼拱桥的各部分构造1、钢管砼拱肋（2）钢管：采用16Mn钢、15Mn钢或A3钢，无缝钢管或钢板卷制加工均可，厚度不宜小于12mm。
