房建项目施工工艺标准化做法图集目录一、钢筋工程.................................................................................................... - 1 -1、钢筋标识做法.................................................................................. - 1 -2、钢筋尺寸定位做法.......................................................................... - 1 -1) 楼板钢筋定位做法....................................................................... - 1 -2) 柱钢筋尺寸定位做法................................................................... - 3 -3) 墙钢筋尺寸定位做法................................................................... - 4 -4) 后浇带钢筋定位做法................................................................... - 5 -3、钢筋保护层做法.............................................................................. - 6 -1) 砂浆垫块....................................................................................... - 6 -2) 塑料垫块....................................................................................... - 8 -4、钢筋成品保护做法........................................................................ - 11 -1) 预埋线盒部位钢筋保护做法示意图......................................... - 11 -2) 混凝土浇筑楼板钢筋保护做法示意图..................................... - 11 -3) 钢筋成品人行通道保护做法示意图......................................... - 12 -4) 混凝土浇筑钢筋保护措施......................................................... - 13 -5) 钢筋垃圾清理示意图................................................................. - 13 -5、钢筋工程成品质量标准示意图.................................................... - 13 -1) 板钢筋示意图............................................................................. - 13 -2) 梁钢筋示意图............................................................................. - 14 -3) 柱钢筋示意图............................................................................. - 15 -4) 墙钢筋示意图............................................................................. - 15 -二、模板工程............................................................................................ - 15 -1、模板设计........................................................................................ - 15 -2、模板标准做法示意图.................................................................... - 15 -1) 模板钻孔标准做法..................................................................... - 16 -2) 柱模板做法示意图..................................................................... - 18 -3) 梁板模板做法示意图................................................................. - 25 -4) 墙模板做法示意图..................................................................... - 28 -5) 楼梯模板做法示意图................................................................. - 36 -6) 特殊部位模板做法示意图......................................................... - 37 -3、模板节点细部处理做法图............................................................ - 41 -4、模板工程成品标准示意图............................................................ - 48 -三、混凝土工程........................................................................................ - 49 -1、混凝土质量控制标准做法示意图................................................ - 49 -2、混凝土成品保护标准做法示意图................................................ - 55 -3、混凝土施工质量标准示意图........................................................ - 55 -四、砌体工程............................................................................................ - 58 -1、砌体工程设计................................................................................ - 58 -2、砌体工程细部节点做法................................................................ - 59 -3、砌体工程成型质量........................................................................ - 62 -五、脚手架工程........................................................................................ - 63 -1、落地式脚手架工程........................................................................ - 64 -2、悬挑式脚手架工程........................................................................ - 66 -3、脚手架搭设节点图........................................................................ - 74 -4、特殊部位脚手架............................................................................ - 78 -5、外脚手架防护棚做法.................................................................... - 80 -六、卸料平台............................................................................................ - 81 -七、装饰工程............................................................................................ - 84 -1、装饰工程排版示意图.................................................................... - 84 -2、装饰工程样板示意图.................................................................... - 85 -3、装饰工程屋面防水做法节点图.................................................... - 86 -4、装饰工程细部节点做法................................................................ - 89 -八、生产临时设施.................................................................................... - 95 -1、现场临时道路................................................................................ - 95 -2、宣传栏、评比栏标准做法............................................................ - 96 -3、施工电梯安全门............................................................................ - 97 -4、电梯井口防护门示意图................................................................ - 98 -5、钢筋加工场标准做法.................................................................... - 98 -6、材料堆放场地.............................................................................. - 100 -7、吸烟室.......................................................................................... - 102 -8、其他零星生产设施...................................................................... - 103 -一、钢筋工程1、钢筋标识做法进场钢筋及加工成型后的半成品钢筋应做好钢筋的标识，原材标识内容包括钢筋厂家、代表批量、规格、检验状态等内容。

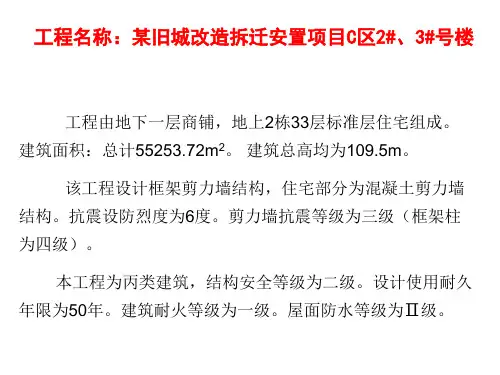

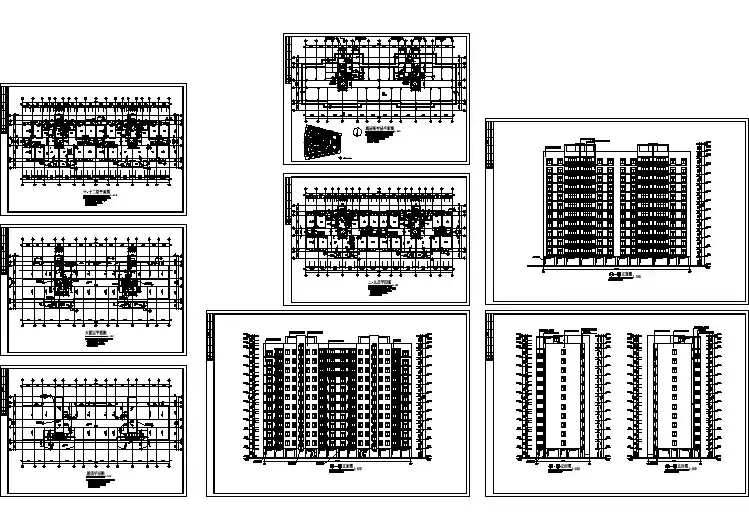

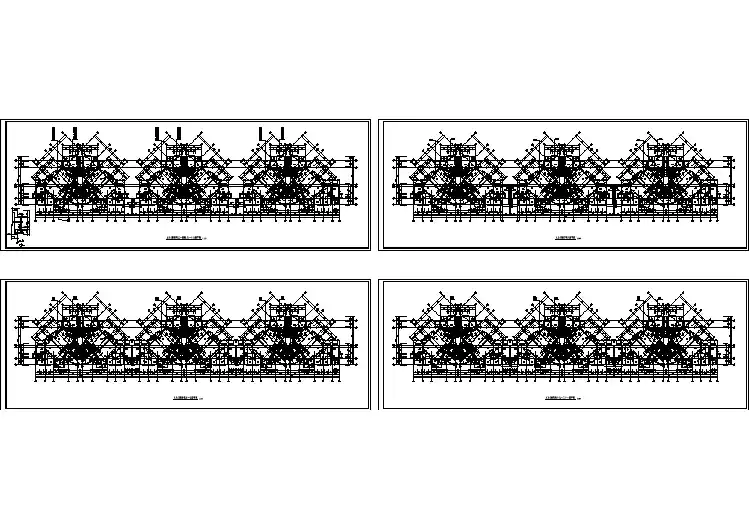

认识高层住宅楼各施工工序容及措施工程由地下一层商铺，地上2栋33层标准层住宅成。
建筑面积：总计55253.72m2。
建筑总高均为109.5m。
该工程设计框架剪力墙结构，住宅部分为混凝土剪力墙结构。
抗震设防烈度为6度。
剪力墙抗震等级为三级（框架柱为四级）。
本工程为丙类建筑，结构安全等级为二级。
设计使用耐久年限为50年。
建筑耐火等级为一级。
屋面防水等级为Ⅱ级。
轴线投测到构件上一、钢筋工程新型塑料垫块塑料马凳有效控制了双层钢筋之间的间距塑料马凳有效控制了双层钢筋之间的间距对浇筑混凝土过程中容易受踩踏的部位采用改进过的长铁板凳控制双层钢筋间距，效果良好。
竖向钢筋采用卡具式塑料垫块定位竖向钢筋采用卡具式塑料垫块定位1板底采用塑料垫块控制保护层。
二、模板工程采用木模施工工艺。
模板进场后，首先对模板涂刷清机油，放置一周后使用。
使用前再涂刷非油性脱模剂，能有效保护模板，提高脱模性能，确保混凝土观感质量。
配模时梁柱节点、梁梁节点作为工序控制的重点，对确保混凝土成型后的观感质量非常重要。
楼面模板铺设方法吊模位置采用同强度、等厚度的混凝土垫块控制，确保吊模不下沉。
柱墙模板采用高强螺杆进行加固，确保柱墙断面准确。
外墙上下层接缝处预留模板加固连接件，使其接缝严密。
置连接螺杆外侧固定方式可拆卸连接螺杆上层柱模根部加固示意使用外墙连接件拆模后的接缝效果预埋锥体连接件拔除后的效果梁柱断面采用“步步紧”进行加固，大大降低了劳动强度，有效控制阳角漏浆的质量通病。
步步紧”混凝土外观质量质量责任标识箍筋沉降观测点标高控制线轴线控制线标高控制线施工强调样板带路，抹灰面层各面层均有清晰明确的样板墙。
梁柱节点尺寸准确，线角平直，混凝土接缝平整密实，无掉角、掉皮、漏浆、夹渣现象梁柱接头模板拆模后效果楼梯踏步混凝士后浇带预留洞、盒拉丝杆螺栓孔拉丝杆螺栓孔的堵塞，施工单位通过专用模具操作，达到了表面平整、大小圆度一致。
钢结构安装钢结构的倒角打磨、焊接门洞、构造柱细部填充墙后塞口——采用加膨胀剂的细石混凝土填塞预埋件、预埋导管混凝土地面清灰机剪力墙梯子钢筋运用柱工具钢筋运用剪力墙工具钢筋运用支撑搭设窗洞支撑柱模支撑构造柱模板混凝土墙体中的预留导管、线盒预埋电线管切割墙体后抹灰补平底板钢筋马凳支设底板SBS防水卷材施工钢筋加工：I级钢筋末端需做180°弯钩，弯曲直径D取钢筋直径d的5倍，平直部分长度取钢筋直径d的5倍；箍筋弯钩135°、平直部分长度取10 d。
