主体结构优秀做法(附图)

第一章主体结构工程创优做法第一节钢筋工程一、墙钢筋定位（一）材料：梯子筋、垫块。

（二）工具：钢卷尺、水平钢筋定位卡具。

（三）工序：墙体暗柱钢筋绑扎→安装墙身梯子筋→安装水平钢筋及水平定位卡具→墙筋绑扎→安装保护层垫块。

（四）工艺方法：1、剪力墙暗柱钢筋绑扎完成后，在剪力墙内自暗柱或转弯100~200mm处开始安放定位梯子筋，梯子筋安放间距不大于2m，并代替同位置竖向钢筋。

2、绑扎竖向钢筋及水平钢筋，在距上层现浇板面上200mm处安装工具式水平钢筋定位卡，全部钢筋绑扎完毕后按1m见方成梅花形安放模板定位撑筋及保护层垫块。

（五）控制要点：加工尺寸、安放位置及数量。

定位筋两头做防锈处理。

（六）质量要求：钢筋间距允许偏差10mm，保护层厚度允许偏差±2mm。

二、柱钢筋定位（一）材料：钢筋、垫块。

（二）工具：钢卷尺、柱筋定位卡具。

（三）工序：柱筋绑扎安装柱筋定位卡具混凝土浇筑拆除定位卡具。

（四）工艺方法：制作钢筋定位卡具，可刷黄色漆标识。

柱筋绑扎成型后，在距离楼面标高上200㎜处安装定位卡具，并与主筋绑扎牢固，混凝土浇筑后取出定位卡具循环使用。

（五）控制要点：加工尺寸、安装位置。

（六）质量要求：柱主筋间距允许偏差±5mm。

三、板钢筋定位（一）材料：垫块、马凳（塑料、钢筋、混凝土垫块及马登）。

（二）工具：钢卷尺、墨斗、撬杠。

（三）工序：定位弹线→板钢筋绑扎→安装底筋保护层垫块→安装马凳。

（四）工艺方法：1、根据板钢筋的设计间距，在模板表面弹出每道钢筋位置线，第一道钢筋距梁边50mm。

2、板钢筋绑扎完毕后，按1m见方在钢筋交叉处呈梅花形安放保护层垫块及马登，垫块及马凳距板边不大于500mm，3、垫块、马登应和钢筋保护层厚度、板厚度及钢筋规格相适应（若采用混凝土垫块，则垫块混凝土应比现浇板混凝土强度等级高一个强度等级）。

（五）控制要点：垫块及马凳的规格、间距。

（六）质量要求：钢筋位置允许偏差10mm，保护层厚度允许偏差2 mm。

工程管理经验教训收集表
标题外墙工字钢预留洞预防漏水
类别■结构□装饰□安装□安全□文明□施组□技术资料□其他
风险
事项
描述
文字描述：
主体结构施工时，悬挑架预埋工字钢穿墙洞封堵不到位，装饰工程完成后向室内渗水。

问题或危害1、靠室外一侧的螺杆洞口防水处理不到位，雨水沿缝隙渗入室内。

2、采用砖块或泡沫板封堵造成外墙渗水。

改进
方案
外墙槽钢洞使用细石混凝土浇筑。

两侧支模时在内侧支设牛腿，待混凝土浇筑完成后凿
除牛腿。

外侧涂刷 1mm 厚的聚氨酯防水涂料，每边大于洞口 100mm。

涉及
岗位技术负责、施工员、防水班组
星级备注。

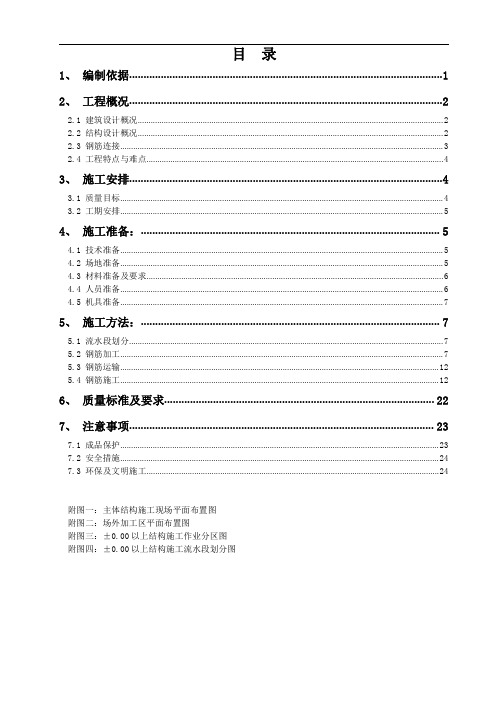

目录1、编制依据 (1)2、工程概况 (2)2.1建筑设计概况 (2)2.2结构设计概况 (2)2.3钢筋连接 (3)2.4工程特点与难点 (4)3、施工安排 (4)3.1质量目标 (4)3.2工期安排 (5)4、施工准备： (5)4.1技术准备 (5)4.2场地准备 (5)4.3材料准备及要求 (6)4.4人员准备 (6)4.5机具准备 (7)5、施工方法： (7)5.1流水段划分 (7)5.2钢筋加工 (7)5.3钢筋运输 (12)5.4钢筋施工 (12)6、质量标准及要求 (22)7、注意事项 (23)7.1成品保护 (23)7.2安全措施 (24)7.3环保及文明施工 (24)附图一：主体结构施工现场平面布置图附图二：场外加工区平面布置图附图三：±0.00以上结构施工作业分区图附图四：±0.00以上结构施工流水段划分图1、编制依据序号名称编号1《混凝土结构设计规范》GB50010-2002 2《建筑抗震设计规范》GB50011-2001 3《混凝土结构工程施工质量验收规范》GB50204-2002 4《建筑工程施工质量验收统一标准》GB50300-2001 5《钢筋混凝土用热轧带肋钢筋》GB1499-1998 6《普通螺纹公差与配合》GB/T197-81 7《钢筋焊接及验收规程》JGJ18-2003 8《钢筋焊接接头试验方法》JGJ27-2001 9《建筑机械使用安全技术规程》JGJ33－86 10《建筑工程冬期施工规程》JGJ104-97 11《钢筋机械连接通用技术规程》JGJ107-2003 12《型钢混凝土组合结构技术规范》JGJ138-2001 13《滚压直螺纹钢筋连接接头》JG163-2004 14《混凝土结构工程施工质量验收规程》DBJ01-82-2004 15《工程建设监理规程》DBJ01-41-98 16《建筑安装分部工程施工工艺规程》DBJ/T01-29-2003 17《建筑物抗震构造详图》03G329-118《混凝土结构施工图平面整体表示方法、制图规则和构造详图》03G101-119关于《北京市建设工程施工试验实行有见证取样和送检制度的暂行规定》的通知京建法[1997]172号20关于《北京市建设工程施工试验实行有见证取样和送检制度的暂行规定》的补充通知京建法[1998]50号21《北京奥林匹克公园（B区）国家会议中心工程施工图纸》22图纸会审记录23《北京奥林匹克公园（B区）国家会议中心工程施工组织设计（主体结构部分）》2、工程概况2.1建筑设计概况序号项目内容1建筑功能赛时奥运会主新闻中心、国际广播中心和比赛项目的使用场所赛后国际性会议，综合展示活动的大型会议中心2建筑特点工程占地面积大，超长、超宽，建筑造型新颖，富有创意3建筑面积总建筑面积269991m2地上建筑面积155471m2；地下建筑面积114520m24建筑层数地上层数最高8层；地下2层，地下一层局部有夹层5层高4m、4.5m、5m、6m、8m、10m、17m6建筑高度±0.00标高45.500m室内外高差0.3～1.0m最大建筑高度43.5m檐高42m7建筑平面横轴编号1～16纵轴编号A～NN横轴距离148m纵轴距离398m8建筑立面外墙的建筑立面为玻璃幕墙9建筑防火建筑分类为高层一类，耐火等级为一级10建筑使用年限50年2.2结构设计概况序号项目内容1结构形式结构形式钢筋混凝土框架剪力墙结构、钢结构2建筑结构抗震设防类别乙类剪力墙抗震等级一级框架抗震等级抗震设防烈度8度抗震措施构造9度3钢筋类别HPB235；HRB335；HRB4004钢筋规格HPB235:6、8、10、12；HRB335:12、14、16、18、20、22、25、28、32；HRB400:22、25、28、32、405钢筋保护层厚度（mm）现浇楼板20现浇梁35现浇墙体现浇柱406钢筋接头直螺纹连接（D≥18），绑扎接头（D＜18））7主要构件断面尺寸(mm)内墙400、300、200框架柱900×900、1000×1000、1000×1200、1000×14001100×1100、1100×1200、1200×1200、1200×16001200×1600、1300×1300、1400×1400圆柱D=1000、圆柱D=1100、圆柱D=1200、圆柱D=1300、圆柱D=1400梁300×400、300×500、300×600、300×800、400×600、400×700、400×800、400×1000、500×700、500×800、600×500、600×700、600×800、600×900、600×1000、800×700、800×1000、800×1500、1000×600、1000×700、1000×1200楼板150、1202.3钢筋连接本工程中直径≥18的钢筋采用剥肋滚压直螺纹连接，＜18的钢筋采用绑扎搭接，所有钢筋接头均错开50%。

主体结构创优做法1 模板工程工程施工用模板采用优质光滑坚硬的双面酚醛树覆膜胶合板，梁板模板15mm 厚，柱模板 18mm，优质平直 50*100mm 木方作背楞木，配合Φ48mm 钢管（壁厚 30mm）、Φ16mm对拉螺栓加固成型。

模板的支撑体系采用碗扣式钢管脚手架体系。

1.1 模板定位根据工程某部位预先留置的控制点先对工程的定位轴线进行测放，轴线进行测放完毕后要求定位轴线是一个可闭合的矩形；然后依据定位轴线对操作面的其他工程部位逐一进行测放。

模板轴线定位统一采用公司的经纬仪、水准仪、钢卷尺（上述的测量工具、仪器必须具备年检合格证明）进行轴线的定位。

整个测量放线的过程框架柱需要测放五种墨线：柱轴线、柱边线、500mm 柱边控制线、柱根凿毛区域线、500mm 柱梁板标高控制线。

墙模板测放柱边线、500mm 墙柱边控制线、建筑 1m 线、柱根凿毛区域线。

1.2 剪力墙模板模板加固螺栓采用三节可拆式穿墙螺栓，保证穿墙螺栓处不漏浆丝杆均为定尺带限位机构，锥体与模板面接触面积较大，中间加海面垫圈。

1.3 框架梁模板梁模板设计不同的跨度，结合胶合板的模数，配制成标准块和非标准块；为保证浇筑时不漏浆，梁邦采用柱角的重合企口法；梁底统一按 2‰要求起拱，并可先拆梁邦翻转使用，留梁底于混凝土保养；模板背楞采用通长木方，高度大于700mm 的梁穿腹螺栓对拉，螺栓眼位于梁中。

对高度小于 700mm 的梁，优先采用固定脚手管夹具，靠调节螺杆夹紧，此方法便于施工。

组装时先将梁底起拱并按轴线调整、安装好一侧梁模板，待钢筋绑扎好再将另一侧模板封闭校正夹牢。

为拆卸方便、预防节点、接缝漏浆，设计配制成简单合理、标准化、定型化模板；结合安装留洞位置，绘制成组装展开图，严格按图精心施工，并编排号码以便组合定位和翻转使用。

1.4 模板的成品保护措施（1）钢筋工程对模板的保护措施做好钢筋的放样工作，保证加工尺寸准确，半成品运输时在模板上采用木板，麻袋线等物作垫底保护，严禁在模板上拖拉钢筋；绑扎时柱、墙钢筋必须用吊线锤校正，并在上部与梁筋点焊，保证位置准确；为消除钢筋返锈现象影响清水混凝土的外观，柱保护层厚度控制采用定型塑料垫块，梁、板采用带钢丝的混凝土块梅花形加密（450-500mm）布置，使钢筋不与模板接触。

建筑主体结构工艺亮点做法全套
1.地基处理：
地基是建筑主体结构的基础，必须经过合理的处理才能确保建筑的稳
定性。

在地基处理中，采用了强固地基的方法，包括地基加固、地基灌浆、地基回填等。

通过这些方法，可以提高地基的承载力和稳定性，从而确保
建筑物的安全性。

2.楼板结构：
楼板是建筑主体结构中的重要组成部分，承担着人员活动和装饰材料
的承载。

在楼板结构设计中，采用了预制混凝土板的做法。

预制混凝土板
具有高强度、高耐久性的优点，可以提高工程施工效率和质量。

3.柱和梁的设计：
柱和梁是建筑主体结构中的重要承重构件，直接影响建筑物的稳定性
和承载能力。

在柱和梁的设计中，采用了钢筋混凝土梁柱结构的做法。

钢
筋混凝土梁柱结构具有高强度、抗震性能好的特点，可以提供稳定的支撑
和结构。

4.悬挑结构：
悬挑结构是建筑主体结构中的一种特殊设计，通过悬挑结构可以实现
建筑物的空间分隔和美观效果。

在悬挑结构的设计中，采用了悬挑板的做法。

悬挑板具有强度高、造型灵活的特点，可以实现建筑物的独特设计效果。

5.抗震设计：
抗震设计是建筑主体结构的重要内容，它直接关系到建筑物在地震发生时的稳定性和安全性。

在抗震设计中，采用了结构低频化的做法。

通过结构低频化可以减小结构受力范围，提高结构的抗震能力。

综上所述，建筑主体结构工艺的亮点做法包括地基处理、楼板结构、柱和梁的设计、悬挑结构和抗震设计等。

这些工艺的应用可以提高建筑物的稳定性、安全性和美观度，为建筑工程的顺利进行提供有力的支持。

主体结构工程施工方法框架结构工艺流程：投点放线→柱绑扎钢筋，满堂脚手架搭设→梁板支模→预留预埋→隐蔽验收→柱封模，梁板钢筋绑扎→隐蔽验收→砼浇捣→养护→拆模→清理、放线→砌填充墙体，墙内埋管→转下一层主体结构按钢筋、模板、砼、墙体分部工程组织流水作业施工。

1、钢筋工程施工方案钢筋工程工艺流程；钢筋除锈→钢筋调直→钢筋切断→钢筋弯曲成型→钢筋绑扎、安装（焊接）（1）钢筋质量要求：①本工程结构所用的国产钢筋必须符合国家有关标准的规定和设计要求。

②钢筋应采用信誉良好的合格制造厂家的产品，应有出厂质量证明书或试验报告，钢筋表面或每捆（盘）钢筋应有明确标志，进场时应按直径分批检验，检验内容应包括查封标志、外观观察，并按国家标准规定60吨为一批抽样作力学性能试验，合格后方可使用。

③钢筋在加工过程中如发现脆断、焊接性能不良或力学性能显著不正常现象，应根据现行国家标准对该批钢筋进行化学成分检验，合格后方可使用。

（2）钢筋除锈和调直：除锈：钢筋表面应洁净，油渍、油污和铁锈等应在使用前清除干净。

调直：钢筋应平直、无弯曲，调直钢筋要求符合：采用冷拉方法调直时，Ⅰ级钢筋的冷拉率不宜＞4%。

调直后钢筋应平直，无局部弯曲，钢筋切成3m左右无弯曲。

（3）钢筋加工：①本工程所有钢筋在工地集中加工，按国标03G101-1图集和设计要求施工。

②根据图纸及规范要求进行翻样，经技术负责人审核后方可进行加工制作。

钢筋加工的形状尺寸必须符合设计要求。

钢筋加工的允许偏差：受力钢筋顺长向全长净尺寸允许偏差±10；弯起钢筋的弯折位置允许偏差±20。

Ⅰ级钢筋末端作180o弯勾，弯曲直径不＜2.5d，平直部分长度不＜3d。

Ⅱ级钢筋末端作90o弯折，弯曲直径不＜4d。

箍筋制作135o弯勾，弯钩平直段≥10d及45°弯曲直径不＜5d。

梁、柱箍筋和拉结筋弯勾构造及梁中间支座下部钢筋构造应满足有关标准与抗震设计要求及施工图中规定。

主体结构主要施工方法或方案和施工措施一、施工顺序：（一）综合办公楼及支撑用房施工顺序：抄平放线→绑扎柱、墙钢筋→隐蔽工程验收→支柱、墙模板→模板加固找正→检测模板尺寸、垂直度→支梁、板模板→绑扎梁、板钢筋→隐蔽工程验收→浇筑柱、墙、梁、板混凝土→养护→拆模→搭设外脚手架→二层以上重复施工注：砌体工程和安装工程管、线预埋随主体施工随机插入。

（二）连廊一、二及附属用房施工顺序：抄平放线→绑扎柱钢筋→隐蔽工程验收→支柱模板→模板加固找正→检测模板尺寸、垂直度→支梁、板模板→绑扎梁、板钢筋→隐蔽工程验收→浇筑柱、梁、板混凝土→养护→拆模→搭设外脚手架→二层以上重复施工注：砌体工程和安装工程管、线预埋随主体施工随机插入。

（三）通信枢纽楼施工顺序：抄平放线→绑扎柱钢筋→隐蔽工程验收→支柱模板→模板加固找正→检测模板尺寸、垂直度→支梁、板模板→绑扎梁、板钢筋→隐蔽工程验收→浇筑柱、梁、板混凝土→养护→拆模→搭设外脚手架→二层以上重复施工注：砌体工程和安装工程管、线预埋随主体施工随机插入。

二、施工测量：（一）施工测量准备：1、测量设备选择：2、校对测量仪器：为了保证测量结果的准确性，本工程所用测量工具必须经过校准，并确保使用时在有效检测周期内。

3、复核水准点及控制桩点：进行主体施工放线前，先复核基础施工时的轴线控制桩点和高程水准点如有问题及时纠正。

（二）主体结构的平面控制：1、用现场内设置的控制轴线对基础所使用的定位控制桩进行复测，校核无误后，作为工程首层施工的依据。

2、在首层楼板上放置4个控制点，做为上部结构轴线传递的基准点。

设置基点采用预埋钢板(100×100)，并在钢板上刻划"十"字做为标记，上部结构的轴线传递采用激光铅直仪。

在每层结构的相应部位留置150×150孔洞，以便激光通过，为确保轴线传递的准确性，每层的轴线均从首层基点向上传递。

如图：3、为满足控制网的精度要求，本工程采用J2经纬仪，一测回测角，二测回测边。

结构设计总说明带图完整版讲解混凝⼟结构设计总说明1.⼯程概况2.设计依据2.1 本⼯程主体结构设计使⽤年限为50年。

2.2 ⾃然条件：基本风压：0.35kN/m??2(50年重现期);基本雪压:0.45kN/m??2；抗震设防参数：本⼯程最⼤地震影响系数αmax=0.04（第⼀设防⽔准）；场地特征周期Tg=0.35秒；场地为可进⾏建设的⼀般地段。

本⼯程抗震基本烈度为6度，场地⼟类别为Ⅱ类。

2.3 xxx⼯程有限公司2014.10xxx⼀期-4号中⼼岩⼟⼯程详细勘察报告书⼯程编号：2014-K532.4 本⼯程施⼯图按初步设计审查批复⽂件和甲⽅的书⾯要求进⾏设计。

2.6 桩基静载荷试验报告和地基载荷板试验报告(本⼯程需有前述报告后⽅可进⾏基础施⼯)3.图纸说明3.1 计量单位(除注明外）：长度：mm；⾓度：度；标⾼：m；强度：N/mm??2。

3.2 本⼯程±0.000相当于绝对标⾼41.700m。

3.3 本⼯程施⼯图与国标11G101-1《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图》配套使⽤。

3.4 结构专业设计图应与其它专业设计图配合施⼯，并采⽤下列标准图:国标 11G101-1、11G101-2、11G101-3、11G329-1；中南标 12ZG002、12ZG003、12ZG3133.5 管桩专项说明另详。

3.6 本⼯程在设计使⽤年限内未经技术鉴定或设计许可，不得改变结构的⽤途和使⽤环境。

．4.建筑分类等级⼀级:板 :1.5h 梁 :2.0h 墙.柱 :3.0h 楼梯 :1.5h4.4 混凝⼟结构的环境类别：地⾯以下构件、厨房、卫⽣间、阳台、⾬篷、屋⾯、车道、车库顶板等外露构件属⼆a类环境，其余部分属⼀类环境。

4.5 腐蚀性：地下⽔对混凝⼟结构具有微腐蚀性，对钢筋混凝⼟结构中的钢筋具微腐蚀性。

5.主要荷载取值5.1 楼（屋）⾯⾯层荷载标准值如下：(kN/㎡??):楼⾯ 1.5 屋⾯ 3.5 地下室2.0 卫⽣间 8.0 通道4.0 车道6.0 5.2 墙体材料、设备荷载标准值如下：烧结多孔砖容重 11 kN/?；加⽓混凝⼟砌块容重 8 kN/；地下室配电房、⽔泵房 10kN/㎡；??排烟机房、电梯机房 7kN/㎡??；120厚轻质墙板安装并装修完成⾯荷载 1.4kN/㎡注：消防车道顶板及车库顶板消防车荷载荷载 35kN/m??2??5.4 基本风压：0.35kN/㎡?? ;地⾯粗糙度类别C类;体型系数为 1.3;5.5 基本雪压: 0.45kN/㎡积雪分布系数为：⾼低屋⾯处2h范围 2.0、其余屋⾯ 1.0;5.8 温度作⽤的设计参数为地下室±12度，露天构件±25度，室内构件±15度。

主体结构主要施工方法或方案和施工措施1.主体结构工程施工方案的选择1.1.模板工程本工程主体结构框架柱多为矩型柱，因此矩型柱模板选用竹胶模板，部分圆柱模采用定型模板，梁板模板采用新钢模板，支撑系统采用碗扣脚手架和早拆头。

1.2.钢筋工程钢筋接头形式主要有三种：φ22 以上的梁上排钢筋接头采用套管挤压连接，框架柱主筋一、二层采用套管挤压，三层以上采用电渣压力焊连接，其他钢筋接头采用焊接和绑扎连接。

1.3.混凝土工程施工主体结构混凝土采用商品混凝土，泵送浇筑。

1.4.垂直运输和脚手架方案垂直运输主楼采用一部塔吊和两部外跨电梯，配楼各设一部卷扬机，主体结构及外檐装修外脚手架采用落地式双排脚手架；内檐装修采用简易脚手架或移动式工作台。

2.施工测量2.1.地上结构的平面控制基础施工完毕后，用现场内设置的四个点，对基础使用的定位控制桩进行复测，复核无误后，做为首层施工依据。

上部结构的轴线传递采用经纬仪，为确保轴线传递的准确性，每层轴线均从首层基点向上传递。

根据规范的要求，轴线竖向投测的允许误差见表12-1表12-1 轴线竖向投测的允许误差2.2.地上结构的高程测量在每层的柱子及墙体浇筑完成后，用红三角标注，并以此做为上部结构高程测量的起始点。

本工程采用50m 钢尺，从首层起始点开始向上传递，钢尺必须做加拉力、尺长、温度三差修正，且要往返数次测量，确保标高传递的准确性。

在结构层内引测标高时，要使用水准仪引测，并往返测量与基准点校核，误差要控制在规范控制范围内。

标高竖向传递的允许偏差见表12-2。

表12-2 标高竖向传递的允许偏差2.3.建筑物的沉降观测（1）水准点的设置沉降观测要依据稳定性良好的水准点进行，水准点考虑永久使用，为了便于检查核对，专用水准点埋设不少于三个，埋设地点必须稳定不变，防止施工机械、车辆碰压。

（2）仪器选用本工程使用德国芬奈S1 精密水准仪及配套的塔尺。

（3）观测依据及精度要求依据《工程测量规范》(GB50026-93)、《建筑变形测量规程》JGJ/T8－97 的有关要求。
