建筑制图与识图专项考核试题一、选择题1工程常用的投影法分为两类：中心投影法和（1［单选题］*A、平行投影法VB、斜投影法C s正投影法D、点投影法2 .标题栏一般应位于图纸的（）方位。
［单选题］*A s正上方B、右上方C、左下方D、右下方√3 .图样中，机件的可见轮廓线用（）画出。
［单选题］*A、粗实线√B、虚线U细实线D、细点划线4 .图样中，机件的不可见轮廓线用（）画出。
［单选题］*A、粗实线C、细实线D s细点划线5 .图样中，机件的尺寸线和尺寸界限用（）画出。
［单选题］*A、粗实线B、虚线U细实线VD s细点划线6 .图样中，机件的对称中心线和轴线用（）画出。
［单选题］*A、粗实线B、虚线C、细实线D s细点划线√7 .表面都是由若干个平面所围成的几何形体,称为（）。
［单选题］*A、正方体B、多面体C、平面基本体√D、曲面体8 .与三个投影面都（）的平面,称为一般位置平面。
［单选题］*A s垂直B、平行D、以上均可9 .平行于W面的直线称为（1［单选题］*A、水平线B、侧平线VC、正平线D、一般位置平面10 .垂直于W面的直线称为（）。
［单选题］*A、侧垂线√B、中垂线C、正垂线D、铅垂线11 .垂直于一个投影面,（）于另外两个投影面的直线.称为投影面垂直线。
［单选题］*A s垂直B、平行VU倾斜D、任意位置12 .在图纸上必须用（）画出图框。
［单选题］*A、虚线B、实线U点画线D、粗实线√13 .正投影的基本性质（）。
［单选题］*A、真实性B、积聚性U类似性D、以上均可√14 .平行于H面的直线称为（）。
［单选题］*A、水平线√B、侧平线U正平线D、一般位置平面15 .平行于V面的直线称为（1［单选题］*A、水平线B、侧平线C、正平线√D、一般位置平面16 .角度的尺寸数字一律按（）位置书写。
［单选题］*A s水平√B s垂直U水平向左D、水平向右17 .截交线的性质（）。
［单选题］*A、共有性B、封闭性U公有性和封闭性VD、均不正确18 .一个完整的尺寸应该包括（）三部分。
建筑制图及识图试题含答案一、单选题（共43题，每题1分，共43分）1.比例宜注写在图名的()。
A、右侧B、中间C、左侧D、下方正确答案：A2.填充不得穿越尺寸数字，不可避免时。
应该是()A、图线断开B、二者重合C、省略标注D、前述均可正确答案：A3.平行于正投影坐标轴（X轴）的直线是()。
A、侧平线B、正垂线C、侧垂线D、水平线正确答案：C4.平行于正投影坐标轴（y轴）的直线是()。
A、水平线B、侧垂线C、正垂线D、侧平线正确答案：C5.坡度大于等于1/2的屋面,易受雷击的部位是()A、屋角、屋脊、檐角、屋檐B、檐角、女儿墙、屋檐C、屋脊、屋角、女儿墙D、屋角、屋脊、檐角正确答案：D6.在施工中,L代表().A、墙B、板C、柱D、梁正确答案：D7.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为().A、承重墙与非承重墙B、纵墙与横墙C、外墙和内墙D、砖墙与钢筋混凝土墙正确答案：C8.房屋建筑的各种视图主要是采用()绘制的。
A、正投影法B、斜投影法C、平行投影法D、标高投影法正确答案：A9.建筑平面图、剖面图应以()A、轴测投影法B、直接标高投影法C、投影法D、直接正投影法正确答案：D10.一般情况下，建筑工程图纸中的图标栏设置在图框内的()。
A、右下角B、左上角C、右上角D、左下角正确答案：A11.平面与圆球相交,截交线的空间形状是()。
A、圆B、椭网C、直线D、双曲线正确答案：A12.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是().A、50mmB、1mmC、10mmD、5mm正确答案：C13.房屋结构中空心板的代号为。
()A、CBB、WBC、KBD、ZB正确答案：C14.立面图不能按()方式命名。
A、轴线B、朝向C、主出入口D、色彩正确答案：D15.正投影中，位于水平面上的直线可能是()。
A、水平线B、侧平线C、正平线D、一般位置直线正确答案：A16.用于确定组合体中各基本形体之间相互位置的尺寸称为()A、定位尺寸B、总尺寸C、定型尺寸D、细部尺寸正确答案：A17.同张图纸中，图线中的粗线宽度为b，则细线的宽度为()b。

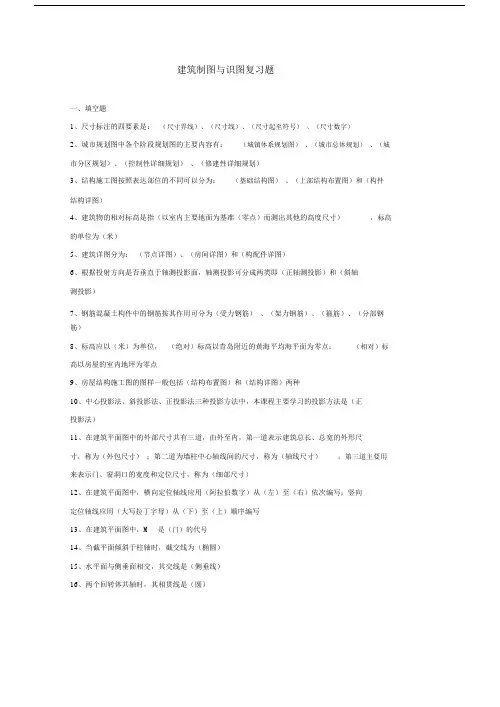

建筑制图与识图复习题一、填空题1、尺寸标注的四要素是：（尺寸界线）、（尺寸线）、（尺寸起至符号）、（尺寸数字）2、城市规划图中各个阶段规划图的主要内容有：（城镇体系规划图）、（城市总体规划）、（城市分区规划）、（控制性详细规划）、（修建性详细规划）3、结构施工图按照表达部位的不同可以分为：（基础结构图）、（上部结构布置图）和（构件结构详图）4、建筑物的相对标高是指（以室内主要地面为基准（零点）而测出其他的高度尺寸），标高的单位为（米）5、建筑详图分为：（节点详图）、（房间详图）和（构配件详图）6、根据投射方向是否垂直于轴测投影面，轴测投影可分成两类即（正轴测投影）和（斜轴测投影）7、钢筋混凝土构件中的钢筋按其作用可分为（受力钢筋）、（架力钢筋）、（箍筋）、（分部钢筋）8、标高应以（米）为单位，（绝对）标高以青岛附近的黄海平均海平面为零点；（相对）标高以房屋的室内地坪为零点9、房屋结构施工图的图样一般包括（结构布置图）和（结构详图）两种10、中心投影法、斜投影法、正投影法三种投影方法中，本课程主要学习的投影方法是（正投影法）11、在建筑平面图中的外部尺寸共有三道，由外至内，第一道表示建筑总长、总宽的外形尺寸，称为（外包尺寸）；第二道为墙柱中心轴线间的尺寸，称为（轴线尺寸）；第三道主要用来表示门、窗洞口的宽度和定位尺寸，称为（细部尺寸）12、在建筑平面图中，横向定位轴线应用（阿拉伯数字）从（左）至（右）依次编写；竖向定位轴线应用（大写拉丁字母）从（下）至（上）顺序编写13、在建筑平面图中，M是（门）的代号14、当截平面倾斜于柱轴时，截交线为（椭圆）15、水平面与侧垂面相交，其交线是（侧垂线）16、两个回转体共轴时，其相贯线是（圆）17、正垂面与侧垂面相交，其交线是（直线）二、判断题1、图样比例是指图形与其事物相应要素的线性尺寸之比，1: 50 表示图上尺寸为 1 而事物尺寸为 50。
（对）2、拉丁字母、阿拉伯数字和罗马数字可以写成直体或斜体，但是其与汉字写在一起时宜写成直体。

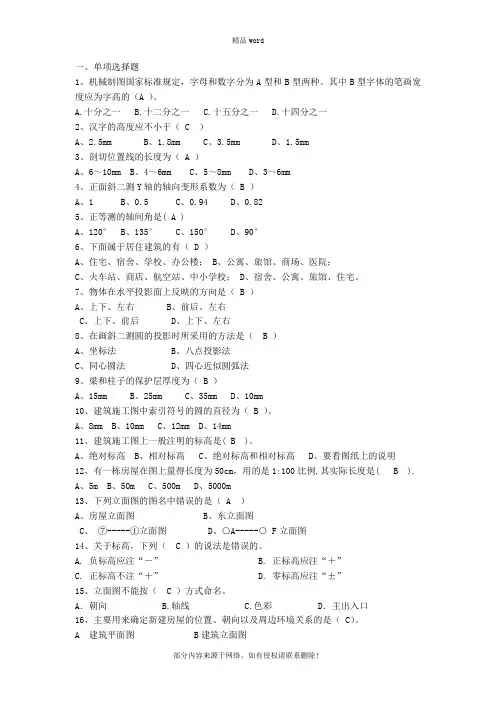

精品word一、单项选择题1、机械制图国家标准规定，字母和数字分为A型和B型两种。
其中B型字体的笔画宽度应为字高的（A ）。
A.十分之一B.十二分之一C.十五分之一D.十四分之一2、汉字的高度应不小于（ C ）A、2.5mmB、1.8mmC、3.5mmD、1.5mm3、剖切位置线的长度为（ A ）A、6～10mmB、4～6mmC、5～8mmD、3～6mm4、正面斜二测Y轴的轴向变形系数为（ B ）A、1B、0.5C、0.94D、0.825、正等测的轴间角是( A )A、120°B、135°C、150°D、90°6、下面属于居住建筑的有（ D ）A、住宅、宿舍、学校、办公楼；B、公寓、旅馆、商场、医院；C、火车站、商店、航空站、中小学校；D、宿舍、公寓、旅馆、住宅。
7、物体在水平投影面上反映的方向是（ B ）A、上下、左右B、前后、左右C、上下、前后D、上下、左右8、在画斜二测圆的投影时所采用的方法是（ B ）A、坐标法B、八点投影法C、同心圆法D、四心近似圆弧法9、梁和柱子的保护层厚度为（ B ）A、15mmB、25mmC、35mmD、10mm10、建筑施工图中索引符号的圆的直径为（ B ）。
A、8mmB、10mmC、12mmD、14mm11、建筑施工图上一般注明的标高是( B )。
A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明12、有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( B ).A、5mB、50mC、500mD、5000m13、下列立面图的图名中错误的是（ A ）A、房屋立面图B、东立面图C、⑦-----①立面图D、○A-----○ F立面图14、关于标高，下列（ C ）的说法是错误的。
A. 负标高应注“－”B. 正标高应注“＋”C. 正标高不注“＋”D. 零标高应注“±”15、立面图不能按（ C ）方式命名。
一单选题 (共20题，总分值60分 )1. 圆锥的侧面投影是（）。
（3 分）A. 直角三角形B. 圆形C. 等腰三角形D. 等腰直角三角形2. 平面截切圆柱时，当其平行于圆柱的两条素线，则截交线为（）。
（3 分）A. 矩形B. 椭圆C. 圆形D. 三角形3. 在所平行的投影面上的投影反映线段的实际长度以及其与另外两个投影面的倾角，其它两投影分别平行于相应的投影轴且小于线段的实际长度，原直线在空间中是（）。
（3 分）A. 一般位置直线B. 投影面平行线C. 投影面垂直线4. 平面截切圆锥面时，平面平行于一条素线，则则截交线为（）。
（3 分）A. 双曲线B. 椭圆C. 圆形D. 抛物线5. 正垂面与侧垂面相交，其交线是（）。
（3 分）A. 侧垂线B. 水平线C. 一般线D. 正平线6. 断面图的种类有多种，不包含下列哪项（）。
（3分）A. 移出断面图B. 重合断面图C. 中断断面D. 不重合断面图7. 建筑制图常用线形，粗、中、细线的线宽比例一般为多少（）。
（3 分）A. 1：2：3B. 4：3：2C. 4：2：1D. 1：2：48. 图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为（）b。
（3 分）A. 0.25B. 0.5C. 0.75D. 0.159. 在所垂直的投影面上的投影积聚成线，反映与其他两投影面的倾角；在其它两投影面上的投影为类似形且小于实形，这样的平面是（）。
（3 分）A. 一般位置平面B. 投影面平行面C. 投影面垂直面10. 在配筋图中钢筋带有弯钩，当弯向什么方向时表示钢筋配在上部（）。
（3 分）A. 向下和向左B. 向下和向后C. 向上和向左D. 向下和向右11. 两等直径圆柱轴线正交相贯，其相贯线是（）。
（3 分）A. 空间曲线B. 椭圆C. 直线D. 圆12. 选择正确的三面投影图（）。
（3 分）A.B.C.13. 平面与曲面立体的截交线，一般情况下是一条（）。
（3 分）A. 不封闭的平面曲线B. 封闭的平面曲线C. 不封闭的平面折线D. 封闭的平面折线14. 将形体连同确定其空间位置的直角坐标系，用平行投影法，沿S方向投射到选定的一个投影P上，所得到的投影称为（）。

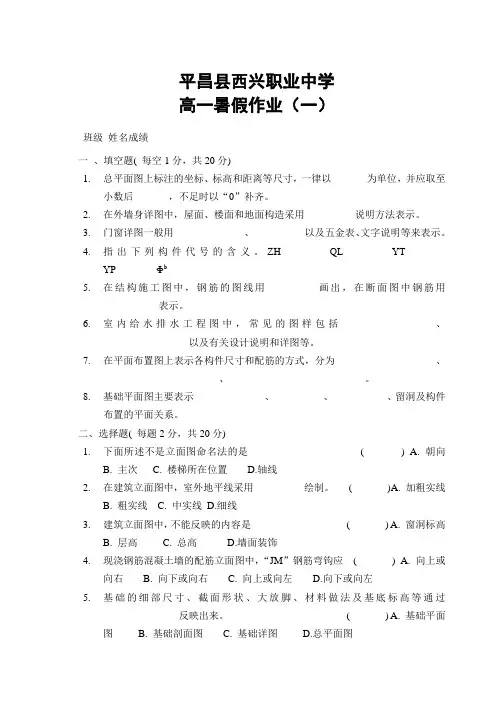

平昌县西兴职业中学高一暑假作业（一）班级姓名成绩一、填空题( 每空1分，共20分)1.总平面图上标注的坐标、标高和距离等尺寸，一律以_______为单位，并应取至小数后_______，不足时以“0”补齐。
2.在外墙身详图中，屋面、楼面和地面构造采用__________说明方法表示。
3.门窗详图一般用______________、___________以及五金表、文字说明等来表示。
4.指出下列构件代号的含义。
ZH________ QL________ YT________YP________Φb________5.在结构施工图中，钢筋的图线用__________画出，在断面图中钢筋用___________表示。
6.室内给水排水工程图中，常见的图样包括__________________、_________________以及有关设计说明和详图等。
7.在平面布置图上表示各构件尺寸和配筋的方式，分为____________________、______________________ 、___________________________。
8.基础平面图主要表示______________、__________、___________、留洞及构件布置的平面关系。
二、选择题( 每题2分，共20分)1.下面所述不是立面图命名法的是( ) A. 朝向B. 主次C. 楼梯所在位置D.轴线2.在建筑立面图中，室外地平线采用__________绘制。
( )A. 加粗实线B. 粗实线C. 中实线D.细线3.建筑立面图中，不能反映的内容是( ) A. 窗洞标高B. 层高C. 总高D.墙面装饰4.现浇钢筋混凝土墙的配筋立面图中，“JM”钢筋弯钩应( ) A. 向上或向右 B. 向下或向右 C. 向上或向左 D.向下或向左5.基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过_______________反映出来。
建筑制图与识图试题及答案一、单项选择题（每题2分，共20分）1. 建筑制图中，比例尺是用来表示图纸与实际物体大小之间的比例关系，以下哪个比例尺是正确的？A. 1:100B. 1:1000C. 1:500D. 1:10000答案：A2. 在建筑平面图中，以下哪个符号通常用来表示门？A. ◉B. ▢C. ▣D. ◊答案：B3. 建筑立面图中，以下哪个表示法是用来表示窗户的？A. 三线表示法B. 四线表示法C. 五线表示法D. 六线表示法答案：A4. 在建筑剖面图中，剖面线通常采用哪种线型？A. 实线B. 虚线C. 点画线D. 波浪线答案：B5. 以下哪个不是建筑详图中常用的表示方法？A. 索引符号B. 引出线C. 比例尺D. 标高答案：C6. 建筑制图中，尺寸标注的基本原则是什么？A. 清晰、准确、完整B. 简洁、美观、实用C. 随意、快速、方便D. 复杂、详细、全面答案：A7. 在建筑制图中，以下哪个单位不是长度单位？A. 米B. 厘米C. 毫米D. 平方米答案：D8. 建筑总平面图中，以下哪个符号通常用来表示绿化区域？A. ▢B. ▣C. ▧D. ▨答案：C9. 在建筑制图中，以下哪个不是结构平面图的内容？A. 墙体B. 楼板C. 楼梯D. 照明布局答案：D10. 建筑制图中，以下哪个符号通常用来表示柱子？A. ⊗B. ⊕C. ⊙D. ⊚答案：B二、填空题（每空2分，共20分）11. 建筑制图中，墙体的厚度通常用________表示。
答案：粗实线12. 在建筑平面图中，房间的面积可以通过________和________来确定。
答案：长度、宽度13. 建筑立面图中，________用来表示建筑物的垂直面。
答案：投影线14. 建筑剖面图中，________用来表示建筑物内部的结构和构造。
答案：剖面线15. 建筑详图中，________是用来详细表示建筑物某个部分的图。
答案：详图16. 建筑制图中，________是表示建筑物高度的一种标注方式。
建筑制图与识图练习题库与参考答案一、单选题（共80题，每题1分，共80分）1.标高符号应该用（）三角形表示。
A、不等边B、等边C、等腰直角D、任意正确答案：C2.为表示室内立面图在平面图上的位置，应在平面图上用（）注明视点位置、投影方向及编号。
A、字母B、内视符号C、文字D、箭头正确答案：B3.建筑工程中常用的投影法分为（）和中心投影法。
A、单面投影法B、斜投影法C、平行投影法D、正投影法正确答案：C4.围合成室内空间的底面、侧面和顶面称为（）。
A、室内构造B、室内界面C、室内造型D、室内装饰正确答案：B5.掌握基本的（）法则，是绘制轴侧效果图的基础。
A、透视制图B、俯视图C、二点透视D、轴测图正确答案：D6.在图纸中平立面图的剖切符号应用（）来表示。
A、细虚线B、粗实线C、细实线D、粗虚线正确答案：B7.标注球的半径尺寸时，应在尺寸数字前加注符号（）。
A、RB、SфC、фD、SR正确答案：D8.顶棚平面图的基本内容不包括（）。
A、标明顶棚吊顶装饰造型样式、尺寸及标高B、标明门窗的样式、尺寸C、标明灯具名称、规格、位置或间距D、说明顶棚所用材料及规格正确答案：B9.标高符号“小三角形”的高约为（）。
A、2mmB、4mmC、5mmD、3mm正确答案：D10.起止符一般用中粗斜短线绘制，其倾斜方向应与尺寸界线呈顺时针（）度角。
A、15B、30C、45D、75正确答案：C11.室内顶棚平面图不同层次的标高，一般标注该层次距（）楼面的高度。
A、本层B、顶层C、一层D、任意层正确答案：A12.尺寸数字一般依据其方向注写在靠近尺寸线的（）。
A、上方中部B、上方右侧C、上方左侧D、下方中部正确答案：A13.可对细部进行清楚、精确表示的是（）。
A、装饰详图B、装饰平面图C、装饰剖面图D、装饰立面图正确答案：A14.装饰施工图是按（）的基本方法来表示室内各部位相互关系。
A、线条B、比例C、投影视图D、符号正确答案：C15.尺寸界线及尺寸线应用（）绘制。
建筑制图与识图考试题及答案B卷一、单项选择题（每题2分，共20分）1. 建筑制图中，表示建筑物内部空间的图是：A. 平面图B. 立面图C. 剖面图D. 详图答案：C2. 建筑制图中，用于表示建筑物高度的图是：A. 平面图B. 立面图C. 剖面图D. 详图答案：B3. 建筑制图中，表示建筑物内部结构的图是：A. 平面图B. 立面图C. 剖面图D. 详图答案：D4. 建筑制图中，用于表示建筑物外观的图是：A. 平面图B. 立面图C. 剖面图D. 详图5. 在建筑制图中，尺寸标注的起点线通常用：A. 点划线B. 虚线C. 细实线D. 粗实线答案：A6. 建筑制图中，表示建筑物轴线的线是：A. 点划线B. 虚线C. 细实线D. 粗实线答案：D7. 在建筑制图中，表示建筑物内部墙体的线是：A. 点划线B. 虚线C. 细实线D. 粗实线答案：C8. 建筑制图中，表示建筑物内部门窗位置的线是：A. 点划线B. 虚线C. 细实线D. 粗实线答案：B9. 在建筑制图中，表示建筑物内部楼梯的线是：B. 虚线C. 细实线D. 粗实线答案：C10. 建筑制图中，表示建筑物内部管道的线是：A. 点划线B. 虚线C. 细实线D. 粗实线答案：B二、填空题（每题2分，共20分）1. 建筑制图中，表示建筑物内部空间的图是______。
答案：剖面图2. 在建筑制图中，尺寸标注的起点线通常用______。
答案：点划线3. 建筑制图中，表示建筑物轴线的线是______。
答案：粗实线4. 建筑制图中，表示建筑物内部墙体的线是______。
答案：细实线5. 在建筑制图中，表示建筑物内部门窗位置的线是______。
答案：虚线6. 建筑制图中，表示建筑物内部楼梯的线是______。
答案：细实线7. 建筑制图中，表示建筑物内部管道的线是______。
答案：虚线8. 在建筑制图中，用于表示建筑物外观的图是______。
答案：立面图9. 建筑制图中，用于表示建筑物高度的图是______。
.单选1、A3 图纸尺寸的长×宽是（）。
A． 841× 1189B． 594 × 841C． 420× 594 D．297×4202、直线平行于投影面，其投影反映直线的实长；平面图形平行于投影面，其投影反映平面图形的实形。
是正投影法的基本性质中的（）。
A．类似性B．平行性C．从属性D．实形性3、（）的投影特性是：（l）正面投影积聚成直线；（2）水平投影和侧面投影为平面的类似形。
A．正垂面B．水平面C．铅垂面D．侧垂面4、三面投影展开图中，正面图反映形体的方位关系是（）。
A．前后、左右B．上下、左右C．上下、前后D．不确定5、三面投影是如何展开的（）。
A．水平面 H绕 OX轴向下旋转 90°，侧面 W绕 OZ轴向右旋转 90°B．正平面 H绕 OX轴向下旋转 90°，侧面 W绕 OZ轴向左旋转 90°C．水平面 H绕 OX轴向上旋转 90°，侧面 W绕 OZ轴向右旋转 90°D．水平面 H绕 OX轴向下旋转 90°，正平面 W绕 OZ轴向右旋转 90°6、有一栋房屋在图上量得长度为50cm，用的是 1:100 比例, 其实际长度是 ( )。
A．5m B．50m C ． 500m D ．5000m7、“φ8@200”没能表达出这种钢筋的（）。
A．弯钩形状B．级别C．直径D．间距8、钢筋工程施工中要看懂( ) 。
A．总平面图 B ．土建施工图 C．结构施工图 D．土建施工图与结构施工图9、房屋结构中框架代号为（）。
A．KJ B ． GJ C ．CJ D ．ZJ10、不属于建筑平面图的是（）。
A．标准层平面图B．底层平面图C．基础平面图D．屋顶平面图11、对于风向频率玫瑰图说法错误的是（）。
A．它是根据某一地区全年平均统计的各个方向顺风次数.的百分数值，按一定比例绘制15、横向定位轴线的编号用（）。
B．实线表示全年风向频率A．拉丁字母 B ．阿拉伯数字 C ．分数形式D．罗C．虚线表示夏季风向频率马字母D．图上所表示的风的吹向是指从外面吹向该地区中心，16、下图所示的基础是（）。
且画在总平面上12、工程图纸一般是采用（）原理绘制。
A．中心投影法B．平行投影法C．斜投影法A．条形基础 B ．独立基础 C ．桩基础D．筏D．正投影法形基础13、我国横式图纸标题栏通常处于（）17、在建筑平面图中，位于 2 和 3 号轴线之间的第一根附A．图框左上角 B ．图框右上角 C ．图框左下角 D．图加轴线的正确表达是（）。
框右下角A. B. C. D.14 钢筋混凝土材料图例为 ( )。
18、建筑平面图是假想用一个水平剖切平面在（）适当位置将房屋剖切开来所作的水平面投影图。
A． B ．A．形体的 B ．窗台线以上 C ．楼面以上D．圈梁以上19、建筑平面图实质上是（）。
C． D ．A．平面图 B ．立面图C．剖面图D．断.面图20、标高数字应以（）为单位。
A．米B．厘米C．毫米D．分米21. 工程图纸一般是采用（）原理绘制。
A. 中心投影法B.平行投影法C.斜投影法D.正投影法22. 图幅代号为 A2 的图框尺寸（单位： mm）为（）。
A. 210 × 297B.297 × 420C.420 × 594D.594×84123.假想用一水平面剖切平面，沿着房屋各层门、窗洞口处将房屋切开，移去剖切平面以上部分向下所作的水平面剖视图叫做（）。
A. 建筑平面图B. 建筑立面图C. 建筑剖面图D.建筑详图24.在建筑平面图中，位于 2 和 3 轴线之间的第一根附加轴线的正确表达为（）。
A B CD25. 建筑平面图中的定位轴线一般应用（）。
A．细实线B．细虚线 C.细单点画线D．细双点画线26.建筑施工图上一般注明的标高是() 。
A. 绝对标高B.相对标高C. 绝对标高和相对标高D.要看图纸上的说明27. 下面所述不是立面图命名法的是（）A. 朝向B.主次C.楼梯所在位置D.轴线28.在建筑立面图中，室外地平线采用（）绘制。
A. 加粗实线B.粗实线C.中实线D.细线29.已知点 A（20，0，0）和点 B（20，0， 10），关于点A 和点B 的相对位置，哪一种判断是正确的？（）A. 点 B 在点 A 正前方B. 点 B 在点 A 正上方，且重影于 V 面上.C. 点 A 在点 B 正前方D. 点 A 在点 B 正下方，且主视图 左视图重影在 OX 轴上30. 房屋结构中框架代号为（）A.KJB.GJC.CJD.ZJ(a) B (b) C D (c) (d)31. 不属于建筑平面图的是（）。
A36. 在三面正投影图中， H 面投影反映物体的（）。
A. 基础平面图B.底层平面图 C. 标准层平面图B. 左、右和上、下方位D. 屋顶平面图A. 左、右和前、后方位32. 有一栋房屋在图上量得长度为150mm ，用的是 1:100D.前、后和左、右方位比例，则房屋的实际长度是 () C.前、后和上、下方位。
）。
37. 下图中正确的 W 面投影是（A.15mB.1.5mC.150mD.1500m33. 下列图例表示多孔材料的是（）。
ABCD34. 标题栏的位置一般在图幅的（）。
38. 建筑平面图中，尺寸标注详细准确，一般采用三道尺A. 左上角B.左下角C.右上角D.寸线标注，其中，最内一道尺寸表示的是（）。
右下角A ．定位轴线之间的距离B ．房屋的开间和进35. 已知主视图和左视图，正确的俯视图是 ( ) 。
深C ．门窗洞口，窗间墙，门垛等细部的详细尺寸D．建筑物外包尺寸39.结构施工图包括（）等。
A．总平面图、平立剖、各类详图 B ．基础图、楼梯图、屋顶图C．基础图、结构平面图、构件详图D．配筋图、模板图、装修图40.根据《房屋建筑制图统一标准》（GB/T50001-2010）工程字体采用（）。
A. 宋体B. 长仿宋体C.黑体D. 楷体41．此图例表示（）。
A. 原有的建筑物B.新建的建筑物C.拆除的建筑物D. 预留地42.点在直线上，点的投影仍在直线的投影上，这是正投影的（）。
A. 积聚性B.同素性C.从属性D.定比性43. 标高符号“小三角形”的高约为（）。
A.2mmB.5mmC.4mmD.3mm44. 对剖面图的说法正确的是（）。
A. 剖面图和断面图是一样的B.剖面图是有方向的C. 剖面图中必须画材料图例D.一般在剖面图中不画虚线45. 结构布置图常用的比例为（）。
A.1:200 ，1:500 ，1:1000B.1:5，1:10，1:20C.1:10 ， 1:20 ， 1:50D.1:50，1:100，1:20046、A2 幅面图纸尺寸 b×l（单位：毫米）正确的是 ( )。
A、594×841B、841× 420C、420× 594D、420×29747、根据《房屋建筑制图统一标准》（GB/T50001-2001）工程字体采用（ B ）。
A、宋体B、长仿宋体C、黑体D、楷体48、土建工程图采用三种线宽：粗线、中粗线、细线，其线宽比例为（A）。
A、4：2：1B、3：2：1C、 5： 2：1D、1：1：149、平面与某投影面平行，则在该投影面上投影为 ( )。
A、一直线B、一斜线C、平面实形D、其他50、水平投影和侧面投影应满足( )的投影规律。
A、长对正B、宽相等C、高平齐D、长、宽、高都相等51、正面和水平投影图所对应的侧面投影图为( )。
A B C D53、正等测轴侧图的轴向缩短系数正确的是( )。
A、1.2B、1.0C、0.82D、0.554、工程图纸一般是采用 ( )原理绘制。
A、中心投影法B、平行投影法C、斜投影图D、正投影图55、图样上的尺寸数字代表的是( )。
A B C DA、实际尺寸B、图线的长度尺寸C、随比例变化的尺寸D、其他56、在总平面图中新建房屋用( )绘制。
52、正面和水平投影图所对应的侧面投影图为( )。
A、粗虚线B、细实线C、粗实线D、细虚线57、施工图中，无弯钩的钢筋（一般钢筋）搭接图例正确的是 ( )。
A B C D58、绘图板的工作边为 ( )。
A、短边B 、长边C 、两边都是D 、无工作边59、房屋建筑制图标准规定，粗实线一般用于( ) 。
A、主要可见轮廓线 B 、可见轮廓线C、不可见轮廓线D、可见轮廓线及图例线60、水平投影和正面投影应满足( )的投影规律。
A、宽相等 B 、长对正 C 、高平齐 D 、长、宽、高都相等61、详图索引符合为圆圈内的3表示（）A、详图所在的定位轴线编号 B 、详图的编号C、详图所在的图纸编号D、被索引的图纸的编号62、建筑剖面图剖切符号一般应标注在( )。
A、标准层平面B、底层平面C、顶层平面D、其他63、当比例为 1:50 时，图上量得长度为30mm，实际长度为( )m 。
A、1.5B、15C、0.15D、3064、结构施工图中的圈梁的代号是（）A、GL B 、QL C 、 JL D、KL65、下列建筑中不属于公共建筑的是（）A、学校 B 、旅社 C 、医院 D 、宿舍二、多选1、立体三面投影图间的关系是（）。
A．V 面投影和 H 面投影符合上下相等，即“高相等”的关系B．V 面投影和 W面投影符合上下对齐，即“高平齐”的关系C．H 面投影和 W面投影符合宽度相等，即“宽相等”的关系D．V 面投影和 H 面投影符合左右对正，即“长对正”的关系2、投影三要素包括（）。
A．投影线B．光源C．形体D．投影面3、正投影的基本特性包括（）。
A．真实性B．积聚性C．类似性D．从属性.4、建筑形体的形成方法有（）。
B．平台A．叠加法B．切割法 C ．混合法 D．拼装C．栏杆和扶手法D．梯井5、根据不同的剖切方式，剖面图有（）等。
11、在梁的配筋图中，按其作用可分为 ( ) 。
A ．阶梯剖面图B ．展开剖面图C ．局部剖面图D ．分A．受力筋B．箍筋层剖面图。
C．架力筋D．分布筋6、房屋施工图由于专业分工的不同，分为（）。
12、配筋图一般包括（）。
A．建筑施工图 B ．结构施工图C．设备施工图A．立面图 B ．断面图 C ．平面图 D ．钢筋详图D．配筋图13、尺寸标注由哪几部分组成 ( ) 。
7、外墙节点详图一般包括（）。
A．尺寸界线B．尺寸数字C ．尺寸起止符号A．檐口B．门窗C．勒脚D．散水D．尺寸线8、已知 A 点的坐标（ 20， 0， 10），则 A 点（）。
14、在结构施工图中的构件代号表示正确的有 ( ) 。
A ．在 V 面上B．在 H面上 C ．距 V 面 20 D ．距A．屋面板— WB B．圈梁— QLH 面 10C．框架柱— KJZ D．基础梁— JL9、平面图是（）等的基本依据。
