筒式球磨机一、概述1、磨煤机的结构和工作原理（1）结构:本机器系有出料斗、转动部、主轴承、传动部等主要部分和棒销联轴器、减速机、固定罩、等辅助设备组成。
机器的主要工作部分——转动部、系由钢板焊接而成的，筒体及坚固的钢铸件进出料固定与移动端盖所组成。
为了防止筒体磨损，筒体内部护有高锰钢的波形衬板，衬板籍压紧楔形成之横向压力牢固的紧定在筒壁上，在衬板和筒体间还衬有10毫米厚的石棉板，以防筒内热量迅速外传。
并缓冲钢球对筒体的冲击和有助于衬板于筒体内壁的紧密结合。
转动部之转动系由电动机经棒销联轴器、减速机、齿轮转动装置等带动。
进料斗为防止煤潮湿时堆堵，作成于磨机中心线成90°角的方形管，出料斗为减少阻力，作成椭圆形截面料斗，与磨机中心线成45°角2）工作原理：转动部内装有一定量的研磨介质——钢球，当转动的钢球在离心力和摩擦力的作用下被转动着的筒体提升到一定高度后，由于自身重力的作用而下落，进入筒内的煤在下落钢球的冲击和研磨作用下形成煤粉磨好的煤粉籍制粉系统的风动设备运送至锅炉燃烧或煤仓中储存。
3）机器用途：为干式粉磨各种硬度的煤炭用，它广泛的应用于电厂加工固体燃料——煤粉，制粉系统中的主要设备，它只有借助于热风（热风温度不超过300度）的干燥和运输，才能良好的工作。
二、试运转1、试车前的注意事项：设备应在安装完毕并经检查合格后，方得进行试运转，运转前应检查并符合下列要求。
1）各连接螺栓应拧紧。
2）转动部内部应无遗留杂物。
3）各转动部件不与其他物件相碰。
4）进出料斗连接处密封良好。
2、空转试车试车准备完毕，进行空转试车8小时，试车应符合下列要求。
1）磨煤机工作平稳，转动齿轮不应有周期性或非周期性的噪音。
2）衬板无敲击声。
3）主轴承温度不应大于50度（控制回油温度不大于40度）。
4）各部摩擦件不允许有烧伤现象。
5）润滑系统工作正常，无漏油现象。
6）无其他异常事故。
3、负荷试车经空转试车合格后方可进行负荷试车，运转前筒内加入规定负荷量的20——30％的球和料运转后每隔10-15分钟续加10％的球和料。
球磨机常见的故障及分析球磨机是砂石制造业中常用的设备之一，主要用于物料破碎和颗粒形状调节。
然而，由于其长时间高速旋转和频繁使用，球磨机常常会出现一些故障。
下面是球磨机常见故障及分析的详细介绍：1.轴承故障：球磨机的主轴承是承载整个设备重量和旋转部件的重要组成部分。
当主轴承损坏或磨损过大时，会导致设备的工作效率下降甚至无法正常运行。
主要原因包括：-轴承润滑不足：球磨机长时间高速运转，如果润滑油不及时添加或润滑系统故障，会导致轴承摩擦增大，进而造成轴承故障。
-轴承磨损：由于球磨机的特殊工作环境，轴承极易受到颗粒物的侵蚀和磨损，长期使用下来会出现磨损严重的情况。
2.齿轮故障：球磨机中的传动系统通常包括主动齿轮、从动齿轮和皮带等。
当球磨机转速突增或超载时，齿轮易受到损坏，主要原因包括：-过载：当破碎物料过于硬或设备运行时间过长，超过齿轮的承载能力，会导致齿轮损坏。
-齿轮磨损：长时间高速运转会导致齿轮表面磨损，使其无法正常传动。
3.电机故障：球磨机通常使用电动机作为驱动设备。
电机故障会直接影响设备的工作效率，常见故障包括：-电机过载：球磨机长时间高速运转，电机负载过大，或者受到外部因素影响导致电机电流突升，会导致电机过载。
-电机绝缘损坏：球磨机在高速旋转时，电机的绝缘层可能会受到磨损或因外界原因导致绝缘损坏，从而导致电机故障。
4.磨损件故障：球磨机工作过程中，由于物料的高速冲击和磨擦，磨损件如磨损钢球、磨盘等会出现磨损现象，需要定期更换。
磨损件的磨损会直接影响设备的工作效率和物料颗粒形状。
解决以上故障和故障分析的方法如下：1.轴承故障的解决方法：-定期检查润滑系统，保证轴承润滑良好；-合理选用优质轴承，提高轴承使用寿命；-定期更换磨损过大的轴承。
2.齿轮故障的解决方法：-防止设备过载，控制物料破碎硬度；-定期检查齿轮的磨损情况，及时更换磨损严重的齿轮。
3.电机故障的解决方法：-避免设备过载，控制物料破碎硬度；-定期检查电机绝缘层的状况，确保电机正常运行。
球磨机的原理1. 球磨机的概述球磨机（Ball mill）是一种常用的研磨设备，广泛应用于矿山、冶金、化工、建材等行业。
它的工作原理是通过转动筒体内的钢球，将矿石或其他物料研磨成合适的颗粒大小。
2. 球磨机的结构球磨机主要由进给系统、筒体、电机、传动系统、排料系统和润滑系统等组成。
其中进给系统包括皮带输送机、振动给料机和斗式提升机等，用于将矿石或其他原料输送到球磨机内；筒体是球磨机的核心部件，通常由钢板焊接而成，内部装有钢球和矿石或其他物料；电机通过传动系统驱动筒体旋转；排料系统包括内排和外排两种形式，用于将研磨好的物料从筒体内排出；润滑系统用于保证各个部件的正常运转。
3. 球磨机的工作原理球磨机的工作原理是利用钢球在筒体内的摩擦、撞击和研磨作用，将原料破碎成合适的颗粒大小。
具体过程如下：首先，矿石或其他原料通过进给系统进入到筒体内部，随着筒体的转动，钢球也开始运动。
当钢球和矿石或其他原料相互接触时，由于钢球的惯性作用和重力作用，会对原料进行摩擦、撞击和研磨。
此时，原料被不断地研磨成小颗粒，并随着球磨机筒体的旋转被带到离心力的影响下向筒壁方向运动。
在离心力的作用下，较细小的颗粒会进一步被带到筒体的中心位置，形成被称为“分级”的现象。
分级后的物料通过内排或外排系统被排出机外，粗略的矿石还需要继续研磨。
4. 球磨机的性能参数球磨机的性能参数包括生产能力、转速、研磨介质、进料粒度和出料粒度等。
生产能力指的是球磨机在一定时间内处理物料数的能力，通常以每小时处理的吨数来衡量。
转速是指球磨机筒体的旋转速度，一般根据矿石性质和研磨要求来确定。
研磨介质是指装在筒体内的钢球或其他材料，其大小和种类直接影响研磨效果。
进料粒度和出料粒度是指矿石或其他原料的大小，也是研磨效果的重要因素。
5. 球磨机的应用球磨机广泛应用于各种矿石、非金属矿、建筑材料等行业。
在矿山行业中，球磨机通常用于选矿、细磨和再磨等工序，可处理铜、铅、锌、金、银等金属矿石和一些非金属矿物。
球磨机的工作原理球磨机是一种常用的研磨设备，广泛应用于矿山、冶金、化工、建材等行业。
它通过回转的筒体内装有钢球或者其他研磨介质，对物料进行高效的研磨和混合。
下面将详细介绍球磨机的工作原理。
1. 设备结构球磨机主要由进料装置、排料装置、旋转部份、传动部份和机电等组成。
进料装置将物料送入筒体内，排料装置将研磨好的物料从筒体中排出。
旋转部份由筒体和固定在筒体两端的轴承组成，轴承支撑着筒体的回转运动。
传动部份由机电、减速器、齿轮和皮带组成，通过机电带动筒体的旋转。
2. 工作原理球磨机的工作原理可以分为两个阶段：研磨阶段和混合阶段。
研磨阶段：当球磨机开始运转时，机电带动筒体旋转。
物料经过进料装置进入筒体内，同时钢球也随着筒体的旋转被抛向筒体内壁。
由于离心力的作用，钢球会在筒体内壁上形成一层连续的圆弧形运动轨迹。
物料与钢球之间产生相互撞击和磨擦，使物料逐渐被研磨细化。
同时，由于筒体的旋转，物料也会在筒体内不断地上升和下降，从而实现了物料的混合和研磨。
混合阶段：在研磨阶段结束后，物料已经达到了一定的细度要求。
此时，球磨机会继续旋转，但再也不添加新的物料。
旋转的筒体味使物料不断地上升和下降，从而实现了物料的混合。
这个过程通常称为“混研”阶段，目的是进一步提高物料的均匀性。
3. 特点和优势球磨机具有以下特点和优势：(1) 高效研磨：球磨机通过钢球的撞击和磨擦作用，可以将物料研磨成所需的细度。
研磨效率高，能耗低。
(2) 宽适应性：球磨机可以适应多种物料的研磨要求，包括干式研磨和湿式研磨。
(3) 研磨均匀性好：球磨机通过筒体的旋转和钢球的撞击，可以使物料得到充分的混合，提高研磨均匀性。
(4) 操作简便：球磨机的操作相对简单，只需控制进料量和筒体的旋转速度即可。
(5) 维护方便：球磨机的维护相对容易，主要包括定期检查和更换磨损的零部件。
4. 应用领域球磨机广泛应用于矿山、冶金、化工、建材等行业。
具体应用包括矿石研磨、水泥研磨、陶瓷研磨、化工原料研磨等。

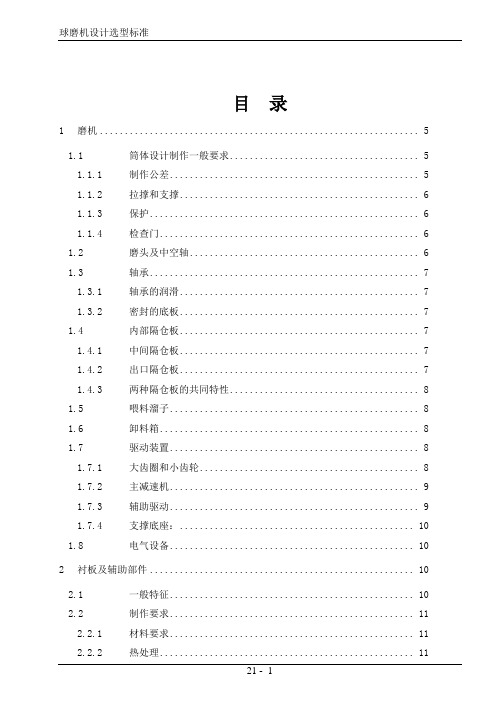

目录1 磨机 (5)1.1 筒体设计制作一般要求 (5)1.1.1 制作公差 (5)1.1.2 拉撑和支撑 (6)1.1.3 保护 (6)1.1.4 检查门 (6)1.2 磨头及中空轴 (6)1.3 轴承 (7)1.3.1 轴承的润滑 (7)1.3.2 密封的底板 (7)1.4 内部隔仓板 (7)1.4.1 中间隔仓板 (7)1.4.2 出口隔仓板 (7)1.4.3 两种隔仓板的共同特性 (8)1.5 喂料溜子 (8)1.6 卸料箱 (8)1.7 驱动装置 (8)1.7.1 大齿圈和小齿轮 (8)1.7.2 主减速机 (9)1.7.3 辅助驱动 (9)1.7.4 支撑底座： (10)1.8 电气设备 (10)2 衬板及辅助部件 (10)2.1 一般特征 (10)2.2 制作要求 (11)2.2.1 材料要求 (11)2.2.2 热处理 (11)2.2.3 模具 (11)2.2.4 成型和铸造 (11)2.2.5 公差 (11)中间或卸料隔仓板的耐磨篦板和中间隔仓板背侧衬板 (12)筒体体衬板 (12)2.3 交付条件—检查 (12)2.3.1 表面状况 (12)2.3.2 试板的检查 (12)2.3.3 所有衬板的检查 (13)2.3.4 缺陷区的消除 (13)2.4 制作日程安排 (14)2.5 包装和运输 (14)2.6 检查和确认 (14)2.7 质量保证 (14)2.7.1 损坏 (15)2.7.2 磨损 (15)2.7.3 性能 (15)2.7.4 性能检查 (15)2.7.5 性能检验 (15)2.7.6 设备使用期间设备性能不符合要求 (16)2.7.7 在保证期内性能恶化 (16)2.8 资料 (16)2.9 首要的备件 (17)2.10 附件-衬板下的Klingerite垫层 (17)2.10.1 说明 (17)2.10.2 供货说明 (17)2.10.3 检查-确认 (17)2.10.4 资料 (17)3 固定用螺栓 (18)3.1 说明 (18)3.2 螺栓的组成 (18)3.3 制作要求 (18)3.4 螺栓的安装 (18)3.5 检查 (19)3.5.1 在进行其他检查(5.2和5.3)的同时，须提供材料的合格证。
展开编辑本段机器名称球磨机 (ball grinding mill)球磨机是物料被破碎之后，再进行粉碎的关键设备。
球磨机是工业生产中广泛使用的高细磨机械之一。
其种类有很多，如手球磨机，卧式球磨机，球磨机轴瓦，节能球磨机，溢流型球磨机，陶瓷球磨机，格子球磨机等。
球磨机适用于粉磨各种矿石及其它物料，被广泛用于选矿，建材及化工等行业，可分球磨机为干式和湿式两种磨矿方式。
根据排矿方式不同，可分格子型和溢流型两种。
编辑本段工作原理球磨机在加气混凝土原料制备中最重要的设备就是球磨机，他用于石灰，石膏，砂，矿渣等物料的粉磨。
物料只有经过粉磨并到要求细度后才能进行充分混合相互作用，才能使制品达到强度，粉磨是加气混凝土生产中的重要程序，粉磨过程耗电量大，球磨机一般是加气混凝土工厂中电机容量最大的设备。
球磨机是由水平的筒体，进出料空心轴及磨头等部分组成，筒体为长的圆筒，筒内装有研磨体，筒体为钢板制造，有钢制衬板与筒体固定，研磨体一般为钢制圆球，并按不同直径和一定比例装入筒中，研磨体也可用钢段，根据研磨物料的粒度加以选择，物料由磨机进料端空心轴装入筒体内，当球磨机简体转动时候，研磨体由于惯性和离心力作用，摩擦力的作用，使它帖附近筒体衬板上被筒体带走，当被带到一定的高度时候，由于其本身的重力作用而被抛落，下落的研磨体像抛射体一样将筒体内的物料给击碎。
球磨机所用钢球物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。
物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。
粉状物通过卸料箅板排出，完成粉磨作业。
筒体在回转的过程中，研磨体也有滑落现象，在滑落过程中给物料以研磨作用，为了有效的利用研磨作用，对物料粒度教大的一般二十目磨细时候，把磨体筒体用隔仓板分隔为二段，即成为双仓，物料进入第一仓时候被钢球击碎，物料进入第二仓时候，钢端对物料进行研磨，磨细合格的物料从出料端空心轴排出，对进料颗粒小的物料进行磨细时候，如砂二号矿渣，粗粉煤灰，磨机筒体可不设隔板，成为一个单仓筒磨，研磨体积也可之用钢段。
目录前言 (1)第一章总体方案的确定 (4)§1.1球磨机的工作原理 (4)§1.2球磨机的主要参数计算 (4)§1.2.1 球磨机的临界转速n (4)§1.2.2 球磨机的理论适宜转速n (5)§1.2.3 转速比φ (6)§1.2.4 磨机的实际工作转速 (6)§1.2.5 磨机功率的确定 (8)§1.2.6 磨机的生产能力 (9)§1.2.7 球磨机中空轴确定 (11)第二章球磨机支撑部分设计计算 (12)§2.1 球磨机构造及主要零部件介绍 (12)§2.1.1 球磨机主要构造 (12)§2.2球磨机主要零部件 (12)§2.2.1回转部分 (12)§2.3 球磨机主要零部件的强度计算 (15)§2.3.1 作用于筒体上总载荷Q (16)§2.4 滚轮轴承的受力分析 (19)§2.4.1 筒体作用力的分布 (19)§2.5球磨机支撑其他装置的强度校核 (22)§2.5.1支架的强度校核 (22)§2.5.2凸凹球面体的设计及校核 (22)§2.5.3 底板的设计及校核 (23)第三章磨机的操作、维护、检修及润滑 (25)总结 (27)参考文献 (29)致谢 (31)前言自1893年第一台球磨机问世以来，它就一直被广泛的应用于矿业、冶金、建材、化工及电力部门等若干基础行业的原料粉碎中。
在矿山建设时期，球磨机的设备及基建投资约占选矿厂破磨设备总投资的50%，在矿山生产期间, 球磨机的能耗(电耗和材料) 同样占全部破磨作业的50%以上。
同时, 在矿山生产中, 球磨机作为主要的生产设备，其运转率和效率常常决定了全厂(系列) 的生产效率和指标，成为全厂生产的“咽喉”环节。
因此，无论设计院在设计阶段对球磨机的选择还是矿山企业在生产阶段对球磨机的管理都十分重视。
