盾构主要参数的计算和确定盾构主要参数的计算和确定1、盾构外径:盾构外径D=管片外径D S+2(盾尾间隙δ+盾尾壳体厚度t)盾尾间隙δ--为保证管片安装和修复蛇行,以及其他因素的最小富余量,一般取25—40mm;结合五标地质取多少?2、刀盘开挖直径:软土地层,一般大于前盾0—10mm,砂卵石地层或硬岩地层,一般大于前顿外径30mm,五标刀盘开挖直径如何确定的?3、盾壳长度盾壳长度L=盾构灵敏度ξx盾构外径D小型盾构D≤3.5M,ξ=1.2—1.5;中型3.5M<D≤9M,ξ=0.8—1.2;大型盾构D>9M;ξ=0.7—0.8;4、盾构重量泥水盾构重量=(45---65)D2,由于本线路存在线下溶土洞的可能,再掘进中能否通过此核算,盾构主机是否沉陷?5、盾构推力盾构总推力F e=安全储备系数AX盾构推进总阻力F d安全储备系数A---一般取1.5---2.0。
盾构推进总阻力F d=盾壳与周边地层间阻力F1+刀盘面板推进阻力F2+管片与盾尾间摩擦力F3+切口环贯入地层阻力F4+转向阻力F5+牵引后配套拖车阻力F6盾壳与周边地层间阻力F1计算中,静止土压力系数或土的粘聚力取盾体范围内的何点的?刀盘面板推进阻力F2,对于泥水盾构或土压盾构土仓压力如何确定的?管片与盾尾间摩擦力F3中,盾尾刷与管片的摩擦系数取偏大好吗?盾尾刷内的油脂压力如何定?计算中土压力计算是按郎肯土压公式或库仑土压计算?6、刀盘扭矩刀盘设计扭矩T=刀盘切削扭矩T1+刀盘自重形成的轴承旋转反力矩T2+刀盘轴向推力形成的旋转反力矩T3+主轴承密封装置摩擦力矩T4+刀盘前面摩擦扭矩T5+刀盘圆周摩擦反力矩T6+刀盘背面摩擦力矩T7+刀盘开口槽的剪切力矩T8刀盘切削扭矩T1中的切削土的抗压强度q u如何确定?刀盘轴向推力形成的旋转反力矩T3计算中土压力计算是按郎肯土压公式或库仑土压计算?,刀盘圆周摩擦反力矩T6计算中,土压力计算是按郎肯土压公式或库仑土压计算?刀盘背面摩擦力矩T7中土仓压力P W如何确定?7、主驱动功率主驱动工率储备系数一般为1.2---1.5,主驱动系统的效率η如何确定?8、推进系统功率推进系统功率W f=功率储备系数A W X最大推力FX最大推进速度VX推进系统功率ηW功率储备系数A W一般取1.2---1.5, 最大推力F、最大推进速度V如何定?推进系统功率ηW=推进泵的机械效率X推进泵的容积率X连轴器的效率9、同步注浆能力每环管片理论注浆量Q=0.25X(刀盘开挖直径D2—管片外径D S2)X管片长度L推进一环的最短时间t=管片长度L/最大推进速度v理论注浆能力q=每环管片理论注浆量Q/推进一环的最短时间t额定注浆能力q p=地层的注浆系数λX理论注浆能力q/注浆泵效率η地层的注浆系数λ因地层而变一般取1.5---1.8。
盾构机定额单价计算公式盾构机是一种用于地下隧道开挖的特殊工程机械设备,它能够在地下进行快速、高效、安全地挖掘和施工。
在盾构机施工过程中,定额单价是一个非常重要的指标,它能够帮助工程师和施工人员准确地计算成本和工程量,从而有效地控制工程质量和进度。
在本文中,我们将介绍盾构机定额单价的计算公式及其应用。
盾构机定额单价的计算公式通常包括以下几个主要因素,盾构机的日常使用成本、人工成本、材料成本、设备折旧费用、管理费用和利润等。
下面我们将分别介绍这些因素的计算方法,并给出盾构机定额单价的计算公式。
首先是盾构机的日常使用成本。
盾构机的日常使用成本包括燃料费、润滑油费、维修费、电费、水费等。
这些成本可以通过盾构机的实际使用情况和相关费用清单来计算,通常以每小时或每天的成本来计算。
其次是人工成本。
人工成本是指盾构机操作人员和相关施工人员的工资和福利费用。
这些成本可以通过工资标准和工时来计算,通常以每小时或每天的成本来计算。
然后是材料成本。
材料成本是指盾构机施工过程中所使用的各种材料的费用,包括钢材、水泥、砂石、管道等。
这些成本可以通过材料的市场价格和使用量来计算,通常以每单位材料的成本来计算。
接下来是设备折旧费用。
设备折旧费用是指盾构机的购置成本和折旧费用。
这些成本可以通过盾构机的购置价格、使用年限和残值率来计算,通常以每小时或每天的成本来计算。
再者是管理费用。
管理费用是指盾构机施工过程中的管理人员和相关管理费用,包括办公费、差旅费、通讯费等。
这些成本可以通过管理人员的工资和相关费用清单来计算,通常以每小时或每天的成本来计算。
最后是利润。
利润是指盾构机施工过程中的预期利润,通常以工程总投资的一定比例来计算。
综合以上各项成本,盾构机定额单价的计算公式可以表示为:盾构机定额单价 = 日常使用成本 + 人工成本 + 材料成本 + 设备折旧费用 + 管理费用 + 利润。
通过这个公式,我们可以准确地计算出盾构机的定额单价,从而为工程的成本控制和工程量计算提供依据。

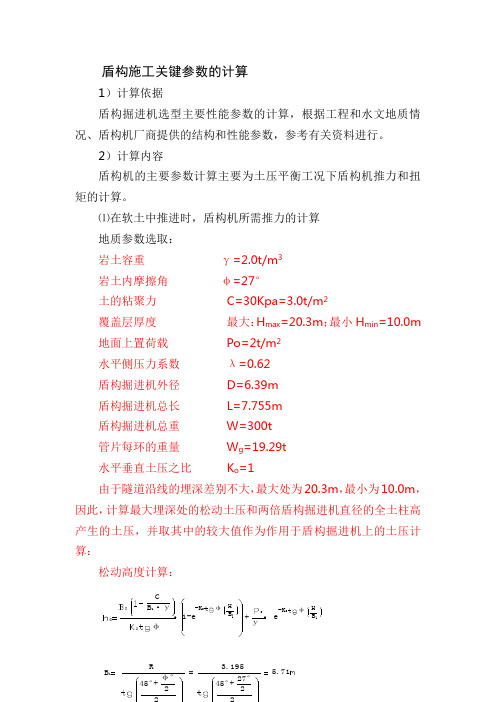

3.19545°+27°2B1=2+R45°-K0φHBe·у+BH-K0φ·B1·уC1-eφ5.71φ°盾构施工关键参数的计算1)计算依据盾构掘进机选型主要性能参数的计算,根据工程和水文地质情况、盾构机厂商提供的结构和性能参数,参考有关资料进行。
2)计算内容盾构机的主要参数计算主要为土压平衡工况下盾构机推力和扭矩的计算。
⑪在软土中推进时,盾构机所需推力的计算地质参数选取:岩土容重γ=2.0t/m3岩土内摩擦角φ=27°土的粘聚力 C=30Kpa=3.0t/m2覆盖层厚度最大:H max=20.3m;最小H min=10.0m地面上置荷载 Po=2t/m2水平侧压力系数λ=0.62盾构掘进机外径 D=6.39m盾构掘进机总长 L=7.755m盾构掘进机总重 W=300t管片每环的重量 W g=19.29t水平垂直土压之比 K o=1由于隧道沿线的埋深差别不大,最大处为20.3m,最小为10.0m,因此,计算最大埋深处的松动土压和两倍盾构掘进机直径的全土柱高产生的土压,并取其中的较大值作为作用于盾构掘进机上的土压计算:松动高度计算:1×tg27° 0-1×tg27°× 5.71)(20.32.002+ e 20.3( )5.71-1×tg27°× ×1-e 3.05.71×2.0.5.71 (1- )h = =7.08m )(.式中:松动土压P S P S =γh 0=2×7.08=14.16t/m 2两倍盾构掘进机直径的全土柱土压: P q =γh 0式中:h 0=2D=2×6.39=12.78m P q =γh 0=2×12.78=25.56t/m 2 由于P q >P S所以,取P q 计算。
超大直径泥水平衡盾构机施工造价测算方法超大直径泥水平衡盾构机施工造价测算简介随着城市发展的需要,越来越多的超大直径泥水平衡盾构机被用于地下隧道的施工。
如何准确测算超大直径泥水平衡盾构机的施工造价成为一个重要的问题。
本文将介绍一些常用的方法来进行超大直径泥水平衡盾构机施工造价测算。
方法一:单位工程造价法使用单位工程造价法可以对超大直径泥水平衡盾构机施工进行准确测算。
具体步骤如下: 1. 划分单位工程:根据施工的不同阶段和内容,将施工过程划分为不同的单位工程,例如始发井施工、盾构掘进、衬砌等。
2. 确定工程量清单:根据盾构机的规格和工程要求,对每个单位工程的工程量进行测算,包括土方开挖量、衬砌数量等。
3. 估算工程造价:根据工程量清单和市场行情,估算每个单位工程的造价,包括人工费、材料费、机械费等。
4. 汇总造价数据:将每个单位工程的造价汇总,得到总的施工造价。
方法二:指标比较法指标比较法是一种简化的测算方法,通过对已经完成的类似工程的施工造价进行分析,推算出超大直径泥水平衡盾构机施工的造价。
具体步骤如下: 1. 选择参考项目:选择与超大直径泥水平衡盾构机施工类似的已经完成的工程项目作为参考。
2. 收集数据:收集参考项目的施工造价数据,并记录相关的参数和指标,如盾构机的规格、工程量等。
3. 指标比较:将参考项目的施工造价与超大直径泥水平衡盾构机施工进行指标比较,计算出相应的比值。
4. 推算造价:根据指标比较的结果,推算出超大直径泥水平衡盾构机施工的造价。
方法三:专家评估法专家评估法是一种基于经验和专业知识的测算方法,通过请教相关领域的专家来评估超大直径泥水平衡盾构机施工的造价。
具体步骤如下: 1. 确定专家组:选择一些有丰富经验和专业知识的专家组成评估团队。
2. 请教专家:向专家团队提供超大直径泥水平衡盾构机施工的相关信息,并请教他们对施工造价的评估意见。
3. 综合评估:根据专家的评估意见,综合考虑各种因素,得出超大直径泥水平衡盾构机施工的造价。

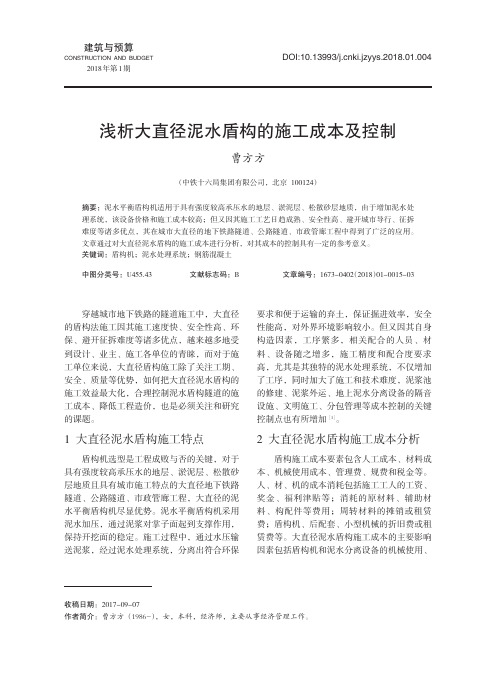

建筑与预算CONSTRUCTION AND BUDGET2018年第1期DOI:10.13993/ki.jzyys.2018.01.004中图分类号:U455.43文献标志码:B文章编号:1673-0402(2018)01-0015-03收稿日期:2017-09-07作者简介:曹方方(1986-),女,本科,经济师,主要从事经济管理工作。
穿越城市地下铁路的隧道施工中,大直径的盾构法施工因其施工速度快、安全性高、环保、避开征拆难度等诸多优点,越来越多地受到设计、业主、施工各单位的青睐,而对于施工单位来说,大直径盾构施工除了关注工期、安全、质量等优势,如何把大直径泥水盾构的施工效益最大化,合理控制泥水盾构隧道的施工成本、降低工程造价,也是必须关注和研究的课题。
1大直径泥水盾构施工特点盾构机选型是工程成败与否的关键,对于具有强度较高承压水的地层、淤泥层、松散砂层地质且具有城市施工特点的大直径地下铁路隧道、公路隧道、市政管廊工程,大直径的泥水平衡盾构机尽显优势。
泥水平衡盾构机采用泥水加压,通过泥浆对掌子面起到支撑作用,保持开挖面的稳定。
施工过程中,通过水压输送泥浆,经过泥水处理系统,分离出符合环保要求和便于运输的弃土,保证掘进效率,安全性能高,对外界环境影响较小。
但又因其自身构造因素,工序繁多,相关配合的人员、材料、设备随之增多,施工精度和配合度要求高,尤其是其独特的泥水处理系统,不仅增加了工序,同时加大了施工和技术难度,泥浆池的修建、泥浆外运、地上泥水分离设备的隔音设施、文明施工、分包管理等成本控制的关键控制点也有所增加[1]。
2大直径泥水盾构施工成本分析盾构施工成本要素包含人工成本、材料成本、机械使用成本、管理费、规费和税金等。
人、材、机的成本消耗包括施工工人的工资、奖金、福利津贴等;消耗的原材料、辅助材料、构配件等费用;周转材料的摊销或租赁费;盾构机、后配套、小型机械的折旧费或租赁费等。
大直径泥水盾构施工成本的主要影响因素包括盾构机和泥水分离设备的机械使用、浅析大直径泥水盾构的施工成本及控制曹方方(中铁十六局集团有限公司,北京100124)摘要:泥水平衡盾构机适用于具有强度较高承压水的地层、淤泥层、松散砂层地质,由于增加泥水处理系统,该设备价格和施工成本较高;但又因其施工工艺日趋成熟、安全性高、避开城市导行、征拆难度等诸多优点,其在城市大直径的地下铁路隧道、公路隧道、市政管廊工程中得到了广泛的应用。
大直径泥水平衡盾构区间土建造价指标分析【摘要】本文主要针对大直径泥水平衡盾构区间土建的造价指标展开了分析,对土建造价的构成作了详细的阐述,并对土建造价的指标作了系统的分析,以期能为有关方面的需要提供有益的参考和借鉴。
【关键词】盾构区间;造价指标;分析1 概述大直径盾构区间隧道施工已成为当前隧道发展的新趋势,并在多个城市都得到了广泛的应用,而对其的造价进行分析将会对实际的工程施工有着极大的帮助。
因此,施工方需要重视对土建造价指标的分析工作,以有效控制土建工程的造价,从而保障大直径盾构区间隧道的施工质量。
2 大直径泥水平衡盾构区间土建造价构成大直径盾构区间施工一般分为泥水平衡盾构法和土压平衡盾构法,而二者的投资差别是泥水平衡盾构施工时需要额外增加一套泥水处理系统。
下面以泥水盾构施工为例,对大直径盾构区间土建造价进行分析。
大直径泥水平衡盾构区间土建造价一般由区间主体、建筑物加固、施工监测、盾构机场外运输、盾构机及泥水处理系统摊销、联络通道及疏散平台等7项分部工程费用构成。
其中,区间主体又分为掘进及出渣、管片预制运输及拼接、内部结构和进出洞加固;盾构机及泥水处理系统摊销又分为大直径泥水平衡盾构机摊销及泥水处理系统摊销。
3 大直径泥水平衡盾构区间土建造价指标分析大直径泥水平衡盾构区间土建造价指标分析的方法有逐项累加法和比例估算法两种。
逐项累加法计算精度较高,使用这种方法的前提是已进行了一定的设计研究工作,而且设计资料可以支撑进行逐个分项工程造价指标的分析、计算。
得到各分项工程造价指标后,累加得出大直径泥水平衡盾构区间土建造价指标。
比例估算法是在设计资料有限且只知道区间开挖直径、管片内外径的情况下,通过粗略计算出掘进及出渣、管片预制运输及拼接的造价指标后,除以一定的比例,得到大直径泥水平衡盾构区间土建造价指标。
该方法计算结果精度的高低取决于选所用的比例是否合理,且精度较逐项累加法低;但计算过程简便,有利于在前期决策阶段中快速测算出大直径泥水平衡盾构的土建造价指标。
第1篇一、定额估算法定额估算法是一种基于工程量清单和工程定额进行造价估算的方法。
具体步骤如下:1. 确定工程量清单:根据工程设计图纸和施工方案,详细列出工程项目所需的各种材料、设备、人工和施工措施等。
2. 查定额:根据工程量清单,查找相应的工程定额,获取各类工程量所需的材料、人工、机械消耗量及单价。
3. 计算造价:将工程量与定额单价相乘,得出各类工程的直接费用;再将直接费用与间接费用(如企业管理费、利润、税金等)相加,得出总造价。
二、类比估算法类比估算法是通过对类似工程项目的造价进行分析,推断出待估算工程项目的造价。
具体步骤如下:1. 收集类似工程资料:查阅同类型、同规模、同地区、同施工方法等类似工程项目的造价资料。
2. 分析比较:分析比较类似工程项目的造价构成、工程量、材料价格、人工费等,找出差异原因。
3. 推断估算:根据分析结果,对待估算工程项目的造价进行推断估算。
三、参数估算法参数估算法是利用工程项目的某些参数(如建筑面积、建筑层数、结构类型等)与造价之间的关系,进行造价估算。
具体步骤如下:1. 确定参数:根据待估算工程项目的特点,选择合适的参数。
2. 查找参数造价关系:查阅相关资料,获取参数与造价之间的关系。
3. 计算造价:根据参数与造价之间的关系,计算待估算工程项目的造价。
四、智能估算法智能估算法是利用人工智能技术,如大数据、云计算、机器学习等,对工程造价进行估算。
具体步骤如下:1. 数据收集:收集大量工程造价数据,包括历史工程数据、市场价格、政策法规等。
2. 模型训练:利用机器学习算法,对收集到的数据进行训练,建立造价估算模型。
3. 估算:将待估算工程项目的相关参数输入模型,得到估算结果。
五、综合估算法综合估算法是将多种估算方法相结合,以提高造价估算的准确性。
具体步骤如下:1. 选择估算方法:根据工程项目的特点和需求,选择合适的估算方法。
2. 结合估算结果:将不同估算方法得出的结果进行综合分析,得出最终的造价估算。
超大直径泥水平衡盾构机施工造价测算方法概述在大型基础设施建设中,直径较大的泥水平衡盾构机广泛应用于隧道施工。
本文将深入探讨超大直径泥水平衡盾构机施工的造价测算方法。
通过准确测算施工造价,可以有效控制工程预算,提高经济效益。
目录1.施工造价测算的重要性2.超大直径泥水平衡盾构机施工的特点3.超大直径泥水平衡盾构机施工造价测算方法1.基础设施建设前期工作2.盾构机设备和材料成本3.人工成本4.管理及其他费用5.风险及预留费用4.造价测算的示例分析5.结论1. 施工造价测算的重要性施工造价测算是建设项目管理的重要环节之一,对于提高工程经济效益、优化资源配置具有重要意义。
在超大直径泥水平衡盾构机施工中,测算施工造价可以帮助项目团队制定合理的工程预算和成本控制策略,避免造成不必要的浪费和资源损失。
2. 超大直径泥水平衡盾构机施工的特点超大直径泥水平衡盾构机施工相对于传统的盾构施工具有以下几个特点:•盾构机直径大,需要较大的承载能力和稳定性;•施工过程中受力更大,对施工条件要求严格;•各种材料和设备需求量大,施工难度大。
3. 超大直径泥水平衡盾构机施工造价测算方法3.1 基础设施建设前期工作在测算超大直径泥水平衡盾构机施工造价前,需要进行充分的前期工作,包括项目可行性研究、勘察设计、招投标等环节。
这些前期工作的成本也应计入施工造价中。
3.2 盾构机设备和材料成本盾构机设备是超大直径泥水平衡盾构机施工的核心,其成本占据了施工造价的重要部分。
在测算盾构机设备成本时,需要考虑盾构机的购置、租赁和维护等费用。
此外,还需计算各种材料的成本,如钢材、混凝土、水泥等。
这些材料是施工的基本构成部分,对施工质量和进度至关重要。
3.3 人工成本人工成本是施工造价的重要组成部分。
超大直径泥水平衡盾构机施工需要大量的工人,包括操作人员、施工人员、技术人员等。
测算人工成本时,需要考虑工人的工资、福利和社会保险等费用。
3.4 管理及其他费用在超大直径泥水平衡盾构机施工中,还需要计算管理人员的工资和相关费用。
第1篇一、前期费用1. 设计费用:包括地质勘察、工程设计、施工图设计等费用。
设计费用通常占工程总费用的10%-15%。
2. 临时设施费用:如临时办公室、施工场地、施工便道、围挡等。
这部分费用根据工程规模和工期长短而定。
3. 工程许可费用:包括环境影响评价、安全评估、施工许可等费用。
二、设备费用1. 盾构机费用:盾构机是盾构法施工的核心设备,其费用占工程总费用的30%-50%。
盾构机的型号、直径、功能等因素都会影响其价格。
2. 辅助设备费用:如掘进机、搅拌机、运输车等辅助设备的购置、租赁费用。
3. 设备维修保养费用:包括盾构机、辅助设备的维修、保养、更换零部件等费用。
三、施工费用1. 施工人员费用:包括施工人员工资、福利、保险等费用。
2. 施工材料费用:如钢筋、混凝土、防水材料等。
3. 施工机械费用:如挖掘机、运输车、泵车等施工机械的租赁费用。
4. 施工管理费用:包括项目管理、施工监理、质量控制等费用。
四、后期费用1. 隧道维护费用:包括隧道结构维护、照明、通风、排水等费用。
2. 隧道运营费用:如隧道收费、管理人员工资、设备折旧等费用。
3. 隧道修复费用:如因地质条件、施工质量问题导致的隧道修复费用。
五、其他费用1. 不可预见费用:包括自然灾害、政策调整等不可预见因素导致的额外费用。
2. 利息费用:包括工程融资、设备租赁等产生的利息费用。
综上所述,盾构法施工工程费用包括前期费用、设备费用、施工费用、后期费用和其他费用。
具体费用取决于工程规模、地质条件、施工环境、设备型号等因素。
一般来说,盾构法施工工程费用较高,但其在提高施工效率、保障施工安全、降低环境影响等方面具有显著优势。
因此,在合适的项目中采用盾构法施工,仍具有较高的经济效益。
第2篇一、设计阶段费用1. 设计费:包括地质勘察、设计方案、施工图设计等费用。
设计费用通常占工程总费用的10%左右,具体取决于工程规模和复杂性。
2. 软件费用:包括设计软件购置、正版化、培训等费用。
盾构选型及参数计算⽅法盾构选型及参数计算⽅法1.1、序⾔盾构是⼀种专门⽤于隧道⼯程的⼤型⾼科技综合施⼯设备,它具有⼀个可以移动的钢结构外壳(盾壳),盾构内装有开挖、排⼟、拼装和推进等机械装置,进⾏⼟层开挖、碴⼟排运、衬砌拼装和盾构推进等系列操作,使隧道结构施⼯⼀次完成。
它具有开挖快、优质、安全、经济、有利于环境保护和降低劳动强度的优点,从松散软⼟、淤泥到硬岩都可应⽤,在相同条件下,其掘进速度为常规钻爆法的4~10倍。
较长地下⼯程的⼯期对经济效益和⽣态环境等⽅⾯有着重⼤影响,⽽且隧道⼯程掘进⼯作⾯⼜常常受到很多限制,⾯对进度、安全、环保、效益等这些问题,使⽤盾构机⽆疑是最好的选择。
些外,对修建穿越江、湖、海底和沼泽地域隧道,采⽤盾构法施⼯,也具有⼗分明显的技术和经济优势。
采⽤盾构法施⼯,盾构的选型及配置是隧道施⼯中关键环节之⼀,盾构选型应根据⼯程地质⽔⽂情况、⼯期、经济性、环境保护、安全等综合考虑。
盾构的选型及配置是⼀种综合性技术,涉及地质、⼯程、机械、电⽓及控制等⽅⾯。
1.2盾构机选型主要原则1.2.1盾构的选型依据盾构选型主要应考虑以下⼏个因素:1)⼯程地质、⽔⽂条件及施⼯场地⼤⼩。
2)业主招标⽂件中的要求。
3)管⽚设计尺⼨与分块⾓度。
4)盾构的先进性、适应性与经济性。
5)盾构机⼚家的信誉与业绩。
6)盾构机能否按期到达现场。
1.2.2 盾构的型式1)敞开式型盾构敞开式型盾构是指盾构内施⼯⼈员可以直接和开挖⾯⼟层接触,对开挖⾯⼯况进⾏观察,直接排除开挖⾯发⽣的故障。
这种盾构适⽤于能⾃⽴和较稳定的⼟层施⼯,对不稳定的⼟层⼀般要辅以⽓压或降⽔,使⼟层保持稳定,以防⽌开挖⾯坍塌。
有⼈⼯开挖盾构、半机械开挖盾构、机械开挖盾构。
2)部分敞开式型盾构部分敞开式型盾构是在盾构切⼝环在正⾯安装挤压胸板或⽹格切削装置,⽀护开挖⾯⼟层,即形成挤压盾构或⽹格盾构,施⼯⼈员可以直接观察开挖⾯⼟层⼯况,开挖⼟体通过⽹格孔或挤压胸板闸门进⼊盾构。
浅析大直径泥水盾构的施工成本及控制摘要:穿越城市地下铁路的隧道施工中,大直径的盾构法施工因其施工速度快、安全性高、环保、避开征拆难度等诸多优点,越来越多地受到设计、业主、施工各单位的青睐,而对于施工单位来说,大直径盾构施工除了关注工期、安全、质量等优势,如何把大直径泥水盾构的施工效益最大化,合理控制泥水盾构隧道的施工成本、降低工程造价,也是必须关注和研究的课题。
基于此,本文主要对大直径泥水盾构的施工成本及控制进行了探讨,。
关键词:大直径泥水盾构;施工成本;控制中图分类号:U455 文献标识码:A引言:在工程建设中,随着现代化机械设备和施工工艺的不断创新,盾构机在隧道工程施工中的重要性日益体现。
不过采用如此庞大而先进的机械设备开展隧道挖掘,控制好其使用成本,才能给施工单位带来预期的经济收益。
所以,本文从根据具体工程特点和盾构机的选型及使用等方面,来分析如何进行项目成本控制。
1盾构机的选型针对具体工程地质结构和特点,进行盾构机的选型,是保证工程安全顺利施工、控制施工成本的前提和基础。
只有选择好适用的机型,盾构掘进中才能保证施工进度、安全和工程质量,进而有效控制项目的施工成本。
根据土质情况选择不同型号的盾构机,盾构隧道主要采用土压平衡盾构和泥水平衡盾构,这2种盾构适用于粉土、黏土、砂质粉土、砂质黏土、砂质土、砂砾、卵石地层。
水文地质条件、隧道断面形状、尺寸、覆土深度、地下障碍物、管线、地面的建筑物、构筑物、水平与垂直变形等的详细要求,也是盾构机选型的重要指标。
土压平衡盾构和泥水平衡盾构的选择,主要区分在地下水的含水量上。
本文以兰州地铁某工程的2个区间为例,来说明是选用土压平衡盾构、还是选用泥水平衡盾构。
兰州地铁某工程的2个区间,其中一个区间穿越黄河,地下水补给量大,地下水渗透系数高达60m/d,所以该区间选用泥水平衡盾构;另一个区间地下水的影响相对较小,故选用土压平衡盾构。
也就是说,一个区间需选用泥水平衡盾构的盾构机,另一个区间需选用土压平衡盾构的盾构机。
建材发展导向1002019年第1期超大型泥水平衡盾构掘进参数计算模型建构李海福(中国水利水电第十四工程局有限公司, 云南 昆明 650000)摘 要:选择掘进参数属于盾构施工过程中的主要问题,那么本文就针对某工程的实际地址情况,利用对掘进过程中大量的实测数据进行整理和统计,实现盾构掘进参数计算模型的创建,从而得到一定结论,希望能够为后期盾构隧道施工提供根据。
关键词:超大型;泥水平衡盾构;掘进参数;计算模型本文就对于某隧道地址条件,创建泥水盾构掘进参数计算模型,并且得到一定规律。
1 工程概况某越江隧道工程使用双管单层型的方式,主要包括南北两线穿过湘江。
过江段的盾构隧道长度为2722.52单线米,其中的南线长度为1347.58m,北线长度为1374.94m。
掘进的方式使用泥水盾构,隧道的管片外径为11.3m,管片的内径为10.3m,管片的厚度为50cm,环宽为2m,环向一共有九块。
掘进区域中的地层主要包括中风化砾岩、强风化砾岩等,盾构掘进的区域就在两者中。
根据此隧道的物探报告,全面分析隧道掘进区域中裂隙的密度带。
通过分析表示,隧道掘进区破碎带主要包括裂隙密集带,掘进区域中具有四个较大的异常带,属于裂隙密集带,分别为北西向及北东向的走向,其他的裂隙密集带小,分布没有规律。
裂隙密集带中的内岩体破碎,缺乏良好整体性。
和区域地质资料相互结合进行分析,场地附近具有较多的断裂构造,对隧道沿线位置的岩体破碎造成了影响,节理裂隙的发育也有所影响,风化的程度比较高,并且分布不均匀。
具有多条裂隙密集带穿越隧道轴线,裂隙带的走向为北西乡及北东向[1]。
和隧道掘进区域地质异常、地层资料及隧道的设计文件相互结合,选择北线K1+050到K1+240段掘进参数成为分析段,也就是管片环数为315-410环之间。
参数分析段地层的类型属于中风化砾岩,隧道线路坡度从西到东分别为0.4%。
区域中具有较差地址条件区域,也就是裂隙密集带F2。
基金项目:上海市科委科技攻关计划项目(编号:06QB14036)和上海市科委青年科技启明星计划项目(编号:11231202500)作者简历:王吉云(1976-),男,高级工程师,硕士,从事大型地下工程施工管理与技术研究工作,E-mail:*****************。
直径14m以上盾构机在国内的应用王吉云上海隧道工程股份有限公司,上海,200082摘要:从上海市上中路隧道开始,国内引进了荷兰绿心隧道使用过的Ø14.87m泥水平衡盾构机,实现了国内盾构法隧道在直径14m以上等级零的突破。
随着国内基础设施的大规模快速建设,近10年来国内已完成了6条直径14m以上盾构法隧道,在大直径、大深度、长距离和复杂地层施工方面取得了长足的发展。
本文描述了国内直径14m以上盾构机的工程应用,分析超大直径盾构法隧道应用技术现状,探讨了相关技术的应用前景。
关键词:直径14m以上;盾构机;隧道;大直径Abstract Since we introduced the Ø14.87m slurry shield machine in Shanghai Shangzhong Road Tunnel, which was used in the green heart tunnel of the Netherlands, that is a great breakthrough of shield driven tunnel in diameter above 14m. With the domestic infrastructure scale and rapid construction of China in the past 10 years, 6 tunnels more than 14m in diameter have been completed, that obtains the considerable development in construction about large diameter, long distance, large depth, and complex deposit. This paper describes the projects using super shield machines(above 14m-diameter) in China, analyzes the technology status of mega tunnel, discusses the application prospect of related technology.Key word diameter above 14m; shield; Tunnel; large diameter1 概况随着我国城市化进程的发展,交通需求量的增长,车道数不断增加,大直径隧道已然成为隧道发展的方向之一,国内大型盾构隧道工程简况列于表1-1[1~3]。
φ6140mm土压平衡盾构机型号 TM614PMX设计计算书目录页数1、计算条件 (2)1.1工程条件 (2)1.2地质条件 (2)1.3盾构机主要参数计算 (3)2、盾构机刀盘所需扭矩计算 (4)3、盾构机掘进时所需推力计算 (6)4、盾构机壳体强度计算 (8)4.1 盾尾壳体强度计算 (8)4.2 铰接壳体强度计算 (12)5、切削刀具寿命的计算 (12)5.1计算条件 (12)5.2计算方法 (12)5.3计算结果 (14)6、三排园柱滚子轴承计算 (14)6.1 盾构机规格 (14)6.2 正常掘进载荷及三排园柱滚柱轴承强度计算 (15)7、刀盘驱动部传动齿轮强度计算 (17)7.1 齿轮弯曲强度计算 (17)7.2 齿面接触强度计算 (18)8、螺旋输送机规格计算 (19)9.1、输送能力 (19)9.2、驱动力矩 (19)1、计算条件:1.1、工程条件:(1) 隧道长度 2676.471mm(2) 隧道最小转弯半径 250m(3) 盾构机开挖直径φ6160m m(4) 管片外径φ6000m m(5)管片内径φ5400m m(6)管片宽度 1200mm(7)管片厚度 300mm(8)分块数 5+1块(9)隧道坡度坡度 35 ‰1.2、地质条件:本工程隧道地质条件主要为:隧道主要穿越第四纪粉土、粉质粘土、粉细砂层及卵石圆砾地层,最大砾径140mm,透水系数在6号细砂层中最大:1.2×10-3~6.0×10-3。
2图 1-1注:关于地面荷载,在不清楚的情况下假定9.8kN/m2(1.0tf/m2)进行计算。
对于粘土、砂、砂砾土层,根据小松公司的长期经验,切削刀的切削阻力系数在粘土(水土不分离)中最大,见表1-1。
因此本工程采用粘土层(水土不分离)以及隧道上方的土体松弛高度以全覆土来计算盾构机各主要参数。
表1-1切削阻力系数地质的一般条件:(1)土质粘土、砂、砂砾(2)隧道覆土厚度 20 m(3)地下水位GL- 7~8 m(4)透水系数 cm/sec(5)标准贯入值(maxN值) 57(6)内摩擦角 deg(7)粘着力 kN/cm2(8)含水率(W%) %(9)地面负荷 1 tf/m2(10)地层反力系数 kN/m21.3、盾构机计算的主要参数:本计算书主要计算以下盾构机参数(如表1-2所示)。
超大直径泥水平衡盾构机泥浆门设计改进吴庆红【摘要】主要针对传统设计的泥水平衡盾构机泥浆门常常因滑道卡住异物或限位装置失效的情况下,导致泥浆门在开关过程中卡死并无法准确判断泥浆门是否开关到位,进行了针对性的改进设计,极大地提高了泥浆门在使用中的可靠性.另对泥浆门操作前的准备工作、操作中、操作完成后恢复的操作要点进行梳理说明.【期刊名称】《铁道建筑技术》【年(卷),期】2018(000)001【总页数】4页(P32-35)【关键词】泥浆门;行程显示;泥水盾构;密封【作者】吴庆红【作者单位】中铁十六局集团有限公司北京 100018【正文语种】中文【中图分类】U455.31 引言随着我国城市交通网络的发展,越来越多的地下空间被开发利用。
在这些地下工程中,由于受到城市环境因素的限制,传统的施工方法难以普遍适用[1]。
这时泥水盾构施工以其对开挖面周边土体干扰小、地表沉降控制精度高、掘进速度快等特点被广泛利用在地层含水量大、上有水体的越江隧道和海底隧道建设[2]。
泥水盾构施工过程中泥浆主要用于实现水土压力平衡与出渣平衡[3],而在间接控制型泥水平衡盾构机中,泥浆门系统是隔绝开挖仓与气垫仓的唯一工具和手段,是泥水盾构机的重要部件[4](见图1),泥浆门工作的可靠性与否是人员能否进入气垫仓进行设备检修的决定性因素。
在正常掘进情况下,泥浆门始终处于开启(在开启状态下通过专用的插销进行固定)状态,这时开挖仓内的泥浆携带渣土通过泥浆门进入气垫仓后随排渣管道排出,只有在气垫仓内设备出现损坏,如需进行主机破碎机的维修、进排浆管阀的更换或耐磨保护工作等情况时[5],人员需要进入气垫仓时才会将泥浆门落下,这时泥浆门将气垫仓与开挖仓隔开,人员可在常压条件下进行工作。
图1 泥浆门实景2 泥浆门工作原理国内大直径泥水平衡盾构机的环流系统设计有多种模式:开挖模式、旁通模式、逆洗模式、隔离模式、停机模式等[6],泥浆门位于前盾气垫仓下部靠近泥浆进口侧,在各种使用模式下均处于咽喉位置,如同一扇“门”控制着泥浆进口的开和关。
盾构施工预算定额1.干式出土盾构负环拼装掘进定额定额名称单位基价人工费材料费机械费编号4—187管片外径(毫米)Φ≤3500m5841.52940.661787.773113.094—188管片外径(毫米)3500<Φ≤5000m7566.151028.232229.134308.794—189管片外径(毫米)5000<Φ≤7000m11068.111932.053391.705744.364—190管片外径(毫米)7000<Φ≤10000m21629.783623.717272.0710734.004—191管片外径(毫米)10000<Φ≤12000m26445.984265.288284.6513896.052.水力出土盾构负环拼装掘进定额定额名称单位基价人工费材料费机械费编号4—192管片外径(毫米)Φ≤3500m9067.201067.101676.496323.614—193管片外径(毫米)3500<Φ≤5000m11504.051254.581994.518254.964—194管片外径(毫米)5000<Φ≤7000m16042.842181.972995.3510865.524—195管片外径(毫米)7000<Φ≤10000m30163.854009.907473.2418680.714—196管片外径(毫米)10000<Φ≤12000m37331.434889.218275.5424166.683.局部气压式盾构负环拼装掘进定额定额名称单位基价人工费材料费机械费编号4—197管片外径(毫米)Φ≤3500m11529.201067.101688.418773.694—198管片外径(毫米)3500<Φ≤5000m14003.651254.582012.8410736.234—199管片外径(毫米)5000<Φ≤7000m19187.672181.973035.2713970.434.Φ≤3500干式出土盾构掘进定额定额名称单位基价人工费材料费机械费编号4—200出洞段掘进m4171.06543.541027.682599.844—201正常段掘进,无气压m3681.85365.27972.892343.694—202正常段掘进,有气压m4504.80527.62999.532977.654—203进洞段掘进m4478.28512.481039.392926.415.Φ≤3500水力出土盾构掘进定额定额名称单位基价人工费材料费机械费编号4—204出洞段掘进m6628.95760.99963.124904.844—205正常段掘进,无气压m4124.80325.00850.802949.004—206正常段掘进,有气压m4988.69444.10851.523693.074—207进洞段掘进m6990.95665.77951.105374.086.Φ≤3500局部气压水力出土盾构掘进定额定额名称单位基价人工费材料费机械费编号4—208出洞段掘进m9403.67709.32952.877741.484—209正常段掘进m6069.75377.61833.394858.754—210进洞段掘进m9696.99657.34922.738116.927.3500<Φ≤5000干式出土盾构掘进定额定额名称单位基价人工费材料费机械费编号4—211出洞段掘进m5674.66628.771391.353654.544—212正常段掘进,无气压m4921.48440.361308.873172.254—213正常段掘进,有气压m5988.05602.861352.814032.384—214进洞段掘进m5956.41591.621398.123966.678.3500<Φ≤5000水力出土盾构掘进定额定额名称单位基价人工费材料费机械费编号4—215出洞段掘进m8784.27884.151305.286594.844—216正常段掘进,无气压m5763.36369.021151.914242.434—217正常段掘进,有气压m6997.01508.111154.615334.294—218进洞段掘进m9793.97772.541286.807734.639.3500<Φ≤5000局部气压水力出土盾构掘进定额定额名称单位基价人工费材料费机械费编号4—219出洞段掘进m11599.11823.431288.779486.914—220正常段掘进m7466.46431.151123.375911.944—221进洞段掘进m11880.82761.921242.969875.9410.5000<Φ≤7000干式出土盾构掘进定额定额名称单位基价人工费材料费机械费编号4—222出洞段掘进m8226.851032.452251.224943.184—223正常段掘进,无气压m7112.71691.372119.264302.084—224正常段掘进,有气压m9469.441020.582196.626252.244—225进洞段掘进m8642.49994.512258.975389.0111.5000<Φ≤7000水力出土盾构掘进定额定额名称单位基价人工费材料费机械费编号4—226出洞段掘进m13428.561458.442029.489940.64 4—227正常段掘进,无气压m7837.41632.361775.355429.70 4—228正常段掘进,有气压m10232.56829.051811.717591.80 4—229进洞段掘进m13328.711273.931987.2810067.5012.5000<Φ≤7000局部气压水力出土盾构掘进定额定额名称单位基价人工费材料费机械费编号4—230出洞段掘进m18057.851305.782043.2714708.80 4—231正常段掘进m11889.82691.371779.949418.51 4—232进洞段掘进m18956.271251.771969.0715735.4313.7000<Φ≤10000干式出土盾构掘进定额定额名称单位基价人工费材料费机械费编号4—233出洞段掘进m17899.632000.736533.939364.97 4—234正常段掘进,无气压m15328.951334.346161.417833.20 4—235正常段掘进,有气压m19285.711949.066345.8310990.82 4—236进洞段掘进m18391.201938.926475.409976.8814.7000<Φ≤10000水力出土盾构掘进定额定额名称单位基价人工费材料费机械费编号4—237出洞段掘进m27179.512710.996407.4718061.054—238正常段掘进,无气压m17484.661208.845743.7510532.07 4—239正常段掘进,有气压m21331.961568.655837.0013926.31 4—240进洞段掘进m26461.722379.286263.2917819.1515.10000<Φ≤12000干式出土盾构掘进定额定额名称单位基价人工费材料费机械费编号4—241出洞段掘进m22421.762357.897417.3212646.55 4—242正常段掘进,无气压m18977.101551.956937.4310487.72 4—243正常段掘进,有气压m23542.902195.237199.5914148.08 4—244进洞段掘进m22528.272164.647307.9213055.7116.10000<Φ≤12000水力出土盾构掘进定额定额名称单位基价人工费材料费机械费编号4—245出洞段掘进m34511.443405.177420.8223685.45 4—246正常段掘进,无气压m20583.171420.676455.6112706.89 4—247正常段掘进,有气压m27438.632100.646684.6918653.30 4—248进洞段掘进m33032.423000.407188.4122843.6117.衬砌同步压浆定额定额名称单位基价人工费材料费机械费编号4—249同步压浆,石膏、粉煤灰10m31550.73428.34598.68523.71 4—250同步压浆,石膏、粘土、粉煤灰10m31524.42422.09578.62523.71 4—251同步压浆,水泥、粉煤灰10m32187.71414.451249.55523.71 4—252同步压浆,水泥、砂浆10m32837.10455.031858.36523.7118.衬砌分块压浆定额名称单位基价人工费材料费机械费编号4—253同步压浆,石膏、粉煤灰10m31580.72428.34669.66482.724—254同步压浆,石膏、粉煤灰、粘土10m31554.41422.09649.60482.724—255同步压浆,水泥、粉煤灰10m32217.70414.451320.53482.724—256同步压浆,水泥、砂浆10m32867.08455.031929.33482.7219.闸墙安装拆除定额定额名称单位基价人工费材料费机械费编号4—257管片外径(毫米)3500< Φ≤7000,安装吨1049.17244.76229.39575.02 4—258管片外径(毫米)3500< Φ≤7000,拆除吨635.02167.6558.24409.13 4—259管片外径(毫米)7000< Φ≤12000,安装吨740.55201.84219.35319.36 4—260管片外径(毫米)7000< Φ≤12000,拆除吨466.35142.9950.15273.2120.钢桁架、平台安装拆除定额定额名称单位基价人工费材料费机械费编号4—261铁桁架安装吨937.45326.25246.78364.42 4—262铁桁架拆除吨601.35228.37114.96258.02 4—263闸墙钢平台安装吨1380.39238.99810.56330.84 4—264闸墙钢平台拆除吨494.27171.7188.63233.9321.闸墙堵封试压定额定额名称单位基价人工费材料费机械费编号4—265堵封试压m2273.5020.6151.43201.4622.人行闸、材料闸安装拆除定额名称单位基价人工费材料费机械费编号4—266人行闸安装只2616.94770.20907.91938.834—267人行闸拆除只1532.07536.83311.11684.134—268材料闸,二节,安装只6775.131527.753788.611458.774—269材料闸,二节,拆除只2403.941071.78392.18939.984—270材料闸,四节,安装只11902.562190.087822.431890.054—271材料闸,四节,拆除只3271.391527.75546.251197.3923.闸门控制系统定额定额名称单位基价人工费材料费机械费编号4—272闸门控制系统套16805.351538.5212210.623056.2124.柔性接缝环(施工阶段)定额定额名称单位基价人工费材料费机械费编号4—273临时防水环板(吨)吨2290.04344.67773.191172.184—274临时止水缝(米)m1102.4597.25912.2492.9625.柔性接缝环(正式阶段)定额定额名称单位基价人工费材料费机械费编号4—275拆除临时钢环板(吨)吨945.11275.67185.55483.894—276拆除洞口环管片(立方米)m31209.57313.1415.56880.874—277柔性接缝环(米)m1769.69169.061424.97175.664—278安装钢环板(吨)吨3423.49413.661309.401700.434—279洞口钢筋混凝土环圈(立方米)m31728.31203.09870.48654.7426.预制混凝土管片定额定额名称单位基价人工费材料费机械费编号4—280管片直径在4000毫米以内10m313391.871149.059590.182652.644—281管片直径在5000毫米以内10m312936.811124.239336.702475.884—282管片直径在6000毫米以内10m312277.54918.029096.612262.914—283管片直径在7000毫米以内10m311980.71918.029073.311989.384—284管片直径在10000毫米以内10m313209.04902.4110237.142069.494—285管片直径在12000毫米以内10m312714.39902.419759.292052.6927.预制管片水平拼装定额定额名称单位基价人工费材料费机械费编号4—286管片外径在4000毫米以内环475.2898.03126.72250.53 4—287管片外径在5000毫米以内环599.59126.44155.90317.25 4—288管片外径在6000毫米以内环682.40162.97185.07334.36 4—289管片外径在7000毫米以内环785.85199.50214.25372.10 4—290管片外径在10000毫米以内环982.92236.96300.96445.00 4—291管片外径在12000毫米以内环1149.92274.42339.70535.8028.管片场内运输定额定额名称单位基价人工费材料费机械费编号4—292管片外径在4000毫米以内10m3434.0621.7015.29397.07 4—293管片外径在5000毫米以内10m3413.5924.0416.82372.73 4—294管片外径在6000毫米以内10m3392.5725.9121.41345.25 4—295管片外径在7000毫米以内10m3356.4225.4418.35312.63 4—296管片外径在10000毫米以内10m3224.2225.2915.29183.64 4—297管片外径在12000毫米以内10m3224.2225.2915.29183.6429.管片设置密封条定额名称单位基价人工费材料费机械费编号4—298氯丁橡胶条,管片外径在3500毫米以内环547.9651.04434.3862.544—299氯丁橡胶条,管片外径在5000毫米以内环746.3058.85609.2078.254—300氯丁橡胶条,管片外径在7000毫米以内环1483.6972.271315.1796.254—301氯丁橡胶条,管片外径在10000毫米以内环2706.43101.782482.01122.644—302氯丁橡胶条,管片外径在12000毫米以内环3136.68117.702885.58133.404—303821BF橡胶条,盾构外径在3500毫米以内环532.1751.04418.5962.544—304821BF橡胶条,盾构外径在5000毫米以内环758.3958.85621.2978.254—305821BF橡胶条,盾构外径在7000毫米以内环1389.9072.271221.3896.254—306821BF橡胶条,盾构外径在10000毫米以内环2488.62101.782264.20122.644—307821BF橡胶条,盾构外径在12000毫米以内环3057.52117.702806.42133.4030.管片嵌缝定额定额名称单位基价人工费材料费机械费编号4—308氯丁乳胶水泥,盾构外径在3500毫米以内环195.6652.14121.1022.42 4—309氯丁乳胶水泥,盾构外径在5000毫米以内环288.3877.43177.6533.30 4—310氯丁乳胶水泥,盾构外径在7000毫米以内环445.78111.46285.1449.18 4—311氯丁乳胶水泥,盾构外径在10000毫米以内环806.82176.86548.2681.70 4—312氯丁乳胶水泥,盾构外径在12000毫米以内环964.49229.00639.4496.05 4—313821CF嵌缝料,盾构外径在3500毫米以内环246.6452.14172.0822.42 4—314821CF嵌缝料,盾构外径在5000毫米以内环350.4477.43239.7133.30 4—315821CF嵌缝料,盾构外径在7000毫米以内环590.99111.46430.3549.18 4—316821CF嵌缝料,盾构外径在10000毫米以内环1117.21176.86858.6581.70 4—317821CF嵌缝料,盾构外径在12000毫米以内环1336.34229.001001.49105.85 4—318环氧聚胺脂,盾构外径在3500毫米以内环220.9452.14146.3822.42 4—319环氧聚胺脂,盾构外径在5000毫米以内环315.2377.43204.5033.30 4—320环氧聚胺脂,盾构外径在7000毫米以内环518.57111.46357.9349.18 4—321环氧聚胺脂,盾构外径在10000毫米以内环962.13176.86703.5781.70 4—322环氧聚胺脂,盾构外径在12000毫米以内环1155.11229.00820.26105.8531.管片接缝注浆定额名称单位基价人工费材料费机械费编号4—323氯丁乳胶水泥,盾构外径在3500毫米以内环360.3448.39252.4059.554—324氯丁乳胶水泥,盾构外径在5000毫米以内环503.9171.81346.5385.574—325氯丁乳胶水泥,盾构外径在7000毫米以内环852.99106.30615.01131.684—326氯丁乳胶水泥,盾构外径在10000毫米以内环1235.63140.33920.98174.324—327氯丁乳胶水泥,盾构外径在12000毫米以内环1543.70168.741168.84206.124—328聚胺脂浆材,盾构外径在3500毫米以内环478.9048.39370.9659.554—329聚胺脂浆材,盾构外径在5000毫米以内环674.2571.81516.8785.574—330聚胺脂浆材,盾构外径在7000毫米以内环1140.17106.30902.19131.684—331聚胺脂浆材,盾构外径在10000毫米以内环1648.97140.331334.32174.324—332聚胺脂浆材,盾构外径在12000毫米以内环2050.97168.741676.11206.1232.负环管片拆除定额定额名称单位基价人工费材料费机械费编号4—333盾构外径在3500毫米以内环919.81448.7982.36388.664—334盾构外径在5000毫米以内环1027.00503.2788.67435.064—335盾构外径在7000毫米以内环1904.401086.14118.77699.494—336盾构外径在10000毫米以内环2899.051866.96146.61885.484—337盾构外径在12000毫米以内环3423.692261.89160.801001.0033.隧道内管线路拆除定额定额名称单位基价人工费材料费机械费编号4—338干式出土隧道,7000100m10111.522453.421027.406630.70 4—339干式出土隧道,12000100m16655.153883.771672.7911098.59 4—340水力出土隧道,7000100m9685.162265.01952.006468.15 4—341水力出土隧道,12000100m15000.313504.601454.4110041.3034.管片外层涂刷S—1环氧定额定额名称单位基价人工费材料费机械费编号4—342管片外径在3500毫米以内环249.5053.85175.4620.194—343管片外径在5000毫米以内环405.7862.91322.6820.194—344管片外径在7000毫米以内环594.5571.81502.5520.194—345管片外径在10000毫米以内环835.9489.76715.9030.284—346管片外径在12000毫米以内环986.0998.81857.0030.2835.管片外层涂刷S—2橡胶定额定额名称单位基价人工费材料费机械费编号4—347管片外径在35000毫米以内环229.3235.90162.3031.12 4—348管片外径在5000毫米以内环374.1144.96298.0331.12 4—349管片外径在7000毫米以内环548.4953.85463.5231.12 4—350管片外径在10000毫米以内环782.2971.81663.8146.67 4—351管片外径在12000毫米以内环898.4680.86770.9346.67。
超大直径泥水平衡盾构机施工造价测算方法(一)
超大直径泥水平衡盾构机施工造价测算
介绍
•超大直径泥水平衡盾构机施工是城市地铁建设中的重要一环,该技术具有施工效率高、质量可控等优点。
•在进行超大直径泥水平衡盾构机施工时,如何准确测算造价成为一个重要的问题。
方法一:基于经验的测算
•在实际施工过程中,通过对过往项目的经验总结,可以得出一些相对准确的造价测算模型。
•这种方法适用于已经有一定工程量的项目,可以根据具体要素进行测算。
•优点:经验丰富的人员可以快速、准确地进行测算。
•缺点:可能存在依赖经验判断的局限性,不一定适用于新项目。
方法二:标准定额法
•标准定额法是一种常用的造价测算方法,通过对各个施工要素进行细致的定量测算,然后累加得出总造价。
•这种方法适用于项目工程量较大、施工要素复杂的情况。
•优点:结果相对准确,考虑了各个施工要素的测算。
•缺点:需要大量的工时和人力投入,不适用于小规模项目。
方法三:翻书法
•翻书法是通过查阅标准的造价手册或者资料,找到与项目相近的案例进行参考测算的方法。
•这种方法适用于项目类型较为常见、现有标准配套较齐全的情况。
•优点:相对快速,不需要进行复杂的计算。
•缺点:依赖于已有案例,可能存在差异。
方法四:成本模型法
•成本模型法是通过建立项目的成本模型,根据材料价格、人工成本等因素来测算总造价。
•这种方法适用于有相关经济数据支撑的情况。
•优点:可以灵活地调整各个要素的权重来进行测算,增加了灵活性。
•缺点:需要对各个要素进行准确的测算和预测,可能存在误差。
结论
•在超大直径泥水平衡盾构机施工造价测算中,可以根据项目的具体情况选择合适的方法。
•经验法、标准定额法和翻书法适用于不同项目类型和规模的测算。
•成本模型法则适用于经济数据支撑较好的情况下,可以灵活调整权重进行测算。
以上是超大直径泥水平衡盾构机施工造价测算的一些常用方法,
根据具体项目的要求和条件选择合适的方法可以更准确地进行测算。
方法一: 基于经验的测算
•确定项目规模和施工要素:首先需要确定工程的规模,包括隧道的长度、直径等参数。
同时也需要了解项目中涉及的施工要素,
如盾构机的类型、材料使用量等。
•查阅相关项目经验:根据类似项目的经验总结,查找相关的造价测算数据。
可以参考过往项目的施工记录、成本数据等。
•结合技术参数和地区因素:通过对已有数据进行分析,结合项目的技术参数和地区因素,进行调整和修正。
这一步需要经验丰富
的人员进行判断和计算。
•得出初步测算结果:根据以上步骤,可以得出一个初步的造价测算结果。
需要注意的是,由于这种方法是依赖经验的,结果可能
存在一定的误差。
方法二: 标准定额法
•确定标准定额清单:通过查阅相关的标准定额手册,了解超大直径泥水平衡盾构机施工所需的各个施工要素,并将其归纳成清单。
•确定每个施工要素的工程量:根据项目的具体情况,对每个施工要素进行测算,得出其工程量。
•查找相关定额标准:查阅相关的定额标准,获取每个施工要素的定额单位造价。
•计算总造价:将每个施工要素的工程量与对应的定额单位造价相乘,并累加得出总造价。
方法三: 翻书法
•选择合适的造价手册:根据项目的特点和规模,选择与之相近的造价手册或者资料。
•寻找与项目相近的案例:在所选的造价手册中,寻找与项目相近的案例,包括工程量、施工要素等。
•参考案例进行测算:根据相似案例的造价数据进行调整,得出初步的测算结果。
需要注意的是,由于案例可能存在差异,结果可能存在一定的相对误差。
方法四: 成本模型法
•建立成本模型:根据项目的具体情况,建立一个成本模型。
模型可以包括材料成本、人工成本、设备成本等要素。
•收集相关经济数据:收集与成本模型相关的经济数据,如材料价格、人工工资水平等。
可以通过调研、咨询等方式获取这些数据。
•计算总造价:根据成本模型中各个要素的权重和相关经济数据,计算出总造价。
可以通过调整各个要素的权重来灵活应对不同的项目情况。
通过以上四种方法,我们可以对超大直径泥水平衡盾构机施工造价进行测算。
根据项目的具体情况和要求,选择合适的方法可以得出更准确的结果。
需要注意的是,造价测算是一个复杂的过程,需要依靠专业人员的经验和技术来进行准确的估算。
