电流互感器电压互感器的作用
电流互感器的作用：
1、将很大的一次电流转变为标准的5A。
2、为测量装置和继电保护的线圈提供电流。
3、对一次设备和二次设备进行隔离。
电流互感器的工作原理和测量精度
电流互感器的特点：
1，一次绕组串联在电路中，并且匝数很少，所以一次绕组中的电流完全取决与被测电路的负荷电流，而与二次电流的大小无关。
2，电流互感器二次绕组所接仪表的电流线圈阻抗很小，所以在正常的情况下，电流互感器在近乎短路的状态下运行。
电流互感器使用注意事项;
1,为了安全起见，电流互感器的二次侧必须可靠接地，以防由于绝缘破裂后，一次侧高压传到二次侧，发生人身事故：
2，一次侧串联在电路中，二次侧的继电器或者测量仪表串联。
3，接线时候要注意极性，电流互感器一二次侧的极性端子，都用字母表示极性
4，电流互感器的二次侧绝对不允许开路。
电压互感器的作用
1，把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
2，使用电压互感器可以将高电压与电气工作人员隔离。
电压互感器的工作原理和测量精度
电压互感器使用注意事项：
1，为了安全起见，电压互感器的二次侧必须要可靠接地！防止高压窜如二次侧危害人身及设备安全。
2，接线时候要注意一二次侧的接线端子的极性，以保证测量的准确性。
3，一次侧需并联在电路中，通常电压互感器的一二侧都应装熔断
器作短路保护。
4，电压互感器二次侧不允许短路，否则会产生很大的短路电流（需要加装熔断器作短路保护）！。
电气 F1201——王小辉《继电保护原理》复习资料〔课后习题选〕第一章概述1-1 什么是故障、异常运行方式和事故？电力系统运行中，电气元件发生短路、短线是的状态均视为故障状态；电气元件超出正常允许工作范围，但没有发生故障运行，属于异常运行方式，即不正常工作状态；当电力系统发上故障和不正常运行方式时，假设不及时处理或者处理不当，那末将引起系统事故，事故是指系统整体或者局部的工作遭到破坏，并造成对用户少供电或者电能质量不符合用电标准，甚至造成人身伤亡和电气设备损坏等严重后果。
故障和异常运行方式不可以防止，而事故那末可以防止发生。
1-2 常见故障有哪些类型？故障后果表现在哪些方面？常见鼓掌是各种类型短路，包括相间短路和接地短路。
此外，还有输电路线断线，旋转机电、变压器同一相绕组匝间短路等，以及由以上几种故障组合成复杂的故障。
故障后果会是故障设备损坏或者烧毁；短路电流通过非故障设备产生热效应和力效应，使非故障元件损坏或者算短使用寿命；造成系统中局部地区电压值大幅度下降，破坏电能用户正常工作，影响产品质量，破坏电力系统中各发电厂之间并联运行稳定性，使系统发生震荡，从而使事故扩大，甚至是整个电力系统瓦解。
1-3 什么是住保护、后备保护和辅助保护？远后备保护和近后备保护有什么区别？普通把反响被保护元件严重故障、快速动作于跳闸的保护装置称谓主保护。
在主保护系统失效时起备用作用的保护装置成为后备保护。
当本元件主保护拒动，由本元件另一套保护装置作为后备保护，这种后备保护是在同一安装处实现的，称为近后备保护。
远后备保护对相邻元件保护各种原因的拒动均能起到后备保护作用。
辅助保护是为了补充主保护和后备保护的缺乏而增设的简单保护。
1-4 继电保护装置的人物及其根本要求是什么？继电保护装置的任务：〔1〕自动、迅速、有选择性地将故障元件从电力系统中切除；〔2〕反响电气元件不正常运行情况，并根据不正常运行情况的种类和电气元件维护条件，发出信号。
探究电流互感器一、二次接线端子的正确连接方式发布时间：2021-02-04T11:13:22.540Z 来源：《电力设备》2020年第30期作者：周杰赵景飞林天斌吴清川李文海[导读] 摘要：由于人们对电力服务需求不断增加，为了满足用电需求，电力系统建设不断进行，诸多电力设施的建设量逐年增多。
（海南电网有限责任公司三沙供电局海南海口 570000）摘要：由于人们对电力服务需求不断增加，为了满足用电需求，电力系统建设不断进行，诸多电力设施的建设量逐年增多。
电流互感器是电力系统中重要设备，它对确保电力系统稳定运行发挥重要作用，确保电流互感器发挥作用，需要其准确安装。
下面，针对电流互感器一、二次接线端子的正确连接方式进行分析，希望对相关工作开展提供些许帮助。
关键词：电流互感器；一次接线端子；二次接线端子；正确连接；连接方式前言为了电力系统实现稳定工作和高效管理，电力系统中有大量电流互感器。
不同的电流互感器具有不同的功能，如计量、录波、保护和遥信等。
在电流互感器的安装中，需要涉及一次接线的端子串并联以及二次接线的端子选择等问题。
面对这种情况，想要确保电流互感器正常工作，就需要做好电流互感器一、二次接线端子的正确连接，而这也是本文主要研究的内容。
1.电流互感器安装的条件电流互感器安装，要确保同一组内电流的互感器按照同一方向进行安装，确保组内的电流互感器其一次和二次的回路电流具有一致性的正方向，且尽可能便于进行铭牌的观察；对互感器的外壳外部金属部分，应进行可靠接地；对电流回路，要在互感器的二次侧出口位置一点进行接地；对电流互感器其出口位置第一的端子排要选择专用电流的端子，且电流互感器不用的一些二次绕组于接线板位置要短路并进行接地处理；对盘和柜内的二次回路要求导线没有接头存在，且控制电缆、导线中间都不能存在接头，若必须要存在接头时，要通过接头所长接线的端子箱进行过渡连接处理；要求电流互感器不能接反极性，且相序和相别要满足设计和规程的要求，在差动保护中所用互感器的接线，投入运行之前一定要对两臂电流的相量图测定，对接线正确性进行检验[1]。
电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进展直接测量。
互感器的作用，就是将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源，所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用，而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。
电流互感器作用及工作原理电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流〔我国标准为5安倍〕，以供测量和继电保护只之用。
大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同，电流往往从几十安到几万安都有，而且这些电路还可能伴随高压。
则为了能够对这些线路的电路进展监控、测量，同时又要解决高压、高电流带来的危险，这时就需要用到电流互感器了。
有些人可能见过电工用的钳形表，这是一种用来测量交流电流的设备，它那个"钳〞便是穿心式电流互感器。
电流互感器的构造如下列图所示，可用它扩大交流电流表的量程。
在使用时，它的原线圈应与待测电流的负载线路相串联，副边线圈则与电流表串接成闭合回路，如图中右边的电路图所示。
电流互感器的原线圈是用粗导线绕成，其匝数只有一匝或几匝，因而它的阻抗极小。
原线圈串接在待测电路中时，它两端的电压降极小。
副线圈的匝数虽多，但在正常情况下，它的电动势E2并不高，大约只有几伏。
由于I1/I2=Ki〔Ki称为变流比〕所以I1=Ki*I2由此可见，通过负载的电流就等于副边线圈所测得的电流与变流比Ki之乘积。
如果电流表同一只专用的电流互感器配套使用，则这安培表的刻度就可按大电流电路中的电流值标出。
电流互感器次级电流最大值，通常设计为标准值5A。
不同的电流的电路所配用的电流互感器是不同的，其变流比有10/5、20/5、30/5、50/5、75/5、100/5等等。
1、为了防止高低压绕组间绝缘击穿时造成设备和人身事故，电压互感器的每一组二次绕组必须有一点接地。
对于二次侧中性点接地的绕组，以满足此要求；对于二次侧中性点不接地的绕组，为了安全及准同期回路的需要，一般采用中相（V 相）接地。
所以互感器二次侧接地应称为保护接地。
2、为什么电压互感器二次侧必须接地？其作用是防止一次绝缘击穿，高压窜入低压而危及人身和设备安全。
电压互感器的一次线圈是接于高压系统。
如果运行中电压互感器的一、二次侧绝缘损坏击穿，则高压将窜入二次回路，除损坏二次设备，还严重威胁着电工人员的人身安全。
因此，电压互感器二次侧必须有一点接地。
3、一般电压互感器的二次接地都在配电装置端子箱内经端子排接地。
对220千伏的电压互感器二次侧一般采用中性点接（也叫零相接地）；对发电机及厂用电的电压互感器，大都采用二次侧B机接地。
为什么电压互感器的二次侧有两种接地方法呢？主要原因是：（1）习惯问题。
通常有的地方（380伏低压厂用母线）为了节省电压互感器台数，选有V/V接。
为了安全，二次侧总得有个接地点，这个接地点一般选在二次侧两线圈的公共点。
而为了接线对称，习惯上总把一次侧的两个线圈的首端一个接在A相上，一个接在C相上，而把公共端接在B相。
因此，二侧侧对应的公共点就是B相，于是，成了B相接地。
从理论上讲，二次侧哪一相端头接地都可以，一次侧哪一相作为公共端的连接相也者可以，只要一、二次对应就行。
对于三个线圈星形连接的电压互感器有的也采用二次侧B相接地（如发电机及厂用高压母电压互感器），同样是为了接线对称的习惯问题。
有的星形连接的电压互感器，二次侧B相接地是为了与低压厂用各电压等级的电压互感器二次侧接方式相一致，因为在一个发电厂的厂用电中，总不希望同时存在几种电压互感器二次侧接地方式，不然的话，会给厂用电的二次接线造成不应有的麻烦。
（2）继电保护的特殊需要。
220千伏的线路都装有距离保护，而距离保护对于电压互感器二次回路均要求零相接地，因为要接断线闭锁装置需要有零线。

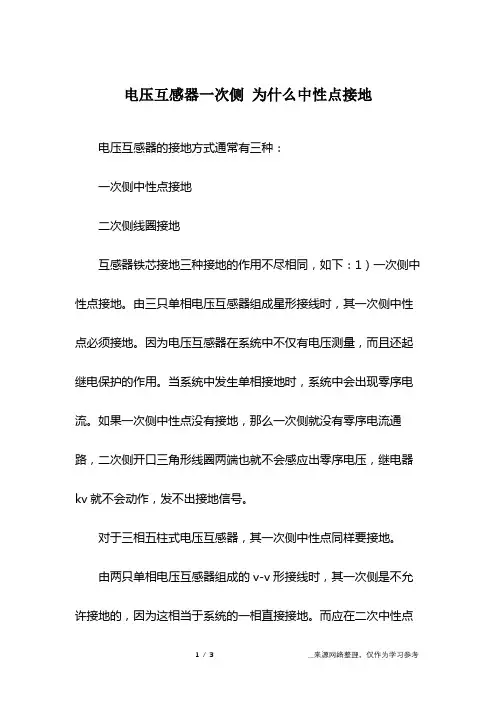

电压互感器一次侧为什么中性点接地电压互感器的接地方式通常有三种：一次侧中性点接地二次侧线圈接地互感器铁芯接地三种接地的作用不尽相同，如下：1）一次侧中性点接地。
由三只单相电压互感器组成星形接线时，其一次侧中性点必须接地。
因为电压互感器在系统中不仅有电压测量，而且还起继电保护的作用。
当系统中发生单相接地时，系统中会出现零序电流。
如果一次侧中性点没有接地，那么一次侧就没有零序电流通路，二次侧开口三角形线圈两端也就不会感应出零序电压，继电器kv就不会动作，发不出接地信号。
对于三相五柱式电压互感器，其一次侧中性点同样要接地。
由两只单相电压互感器组成的v-v形接线时，其一次侧是不允许接地的，因为这相当于系统的一相直接接地。
而应在二次中性点接地。
2）二次侧接地。
电压互感器二次侧要有一个接地点，这主要是出于安全上的考虑。
当一次、二次侧绕组间的绝缘被高压击穿时，一次侧的高压会窜到二次侧，有了二次侧的接地，能确保人员和设备的安全。
另外，通过接地，可以给绝缘监视装置提供相电压。
二次侧的接地方式通常有中性点接地和v相接地两种。
根据继电保护等具体要求加以选用。
采用v相接地时，中性点不能再直接接地。
为了避免一、二次绕组间绝缘击穿后，一次侧高压窜入二次侧，故在二次侧中性点通过一个保护间隙接地。
当高压窜入二次侧时，间隙击穿接地，v相绕组被短接，该相熔断器会熔断，起到保护作用。
二次侧接地点按规程规定，均应选在主控室保护屏经端子排接地，而在配电装置处只设置试验检修时的安全接地点。
3）铁心接地，在电压互感器外壳上有一个接地桩头，这是铁心和外壳的接地点，起安全保护作用。
为什么三相三柱式电压互感器一次侧中性点能接地？因为当系统发生单相接地时,将有零序磁通在铁芯中出现．由于铁芯是三相三柱的,同方向的零序磁通不能在铁芯内形成闭和回路,只能通过空气或油闭合,使磁阻变得很大,因而零序电流将增加很多,这可能使互感器的线圈过热而被烧毁。
配电基本知识，比较全面，供大家学习1．开关柜：是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。
开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。
内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
从应用角度划分：（1）进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。
（2）出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。
（3）母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
（4）PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
（5）隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。
由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。
在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。
（6）电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。
一般与进线柜并列安装，可以一台或多台电容器柜并列运行。
电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组；在断电后的一定时间内（根据电容器组的容量大小而定，如：1分钟），不允许重新合闸，以免产生过电压损坏电容器。

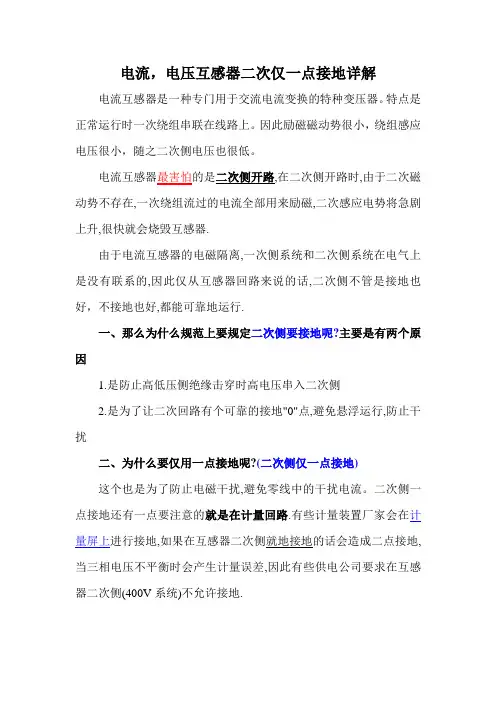

电流，电压互感器二次仅一点接地详解电流互感器是一种专门用于交流电流变换的特种变压器。
特点是正常运行时一次绕组串联在线路上。
因此励磁磁动势很小，绕组感应电压很小，随之二次侧电压也很低。
电流互感器最害怕的是二次侧开路,在二次侧开路时,由于二次磁动势不存在,一次绕组流过的电流全部用来励磁,二次感应电势将急剧上升,很快就会烧毁互感器.由于电流互感器的电磁隔离,一次侧系统和二次侧系统在电气上是没有联系的,因此仅从互感器回路来说的话,二次侧不管是接地也好，不接地也好,都能可靠地运行.一、那么为什么规范上要规定二次侧要接地呢?主要是有两个原因1.是防止高低压侧绝缘击穿时高电压串入二次侧2.是为了让二次回路有个可靠的接地"0"点,避免悬浮运行,防止干扰二、为什么要仅用一点接地呢?(二次侧仅一点接地)这个也是为了防止电磁干扰,避免零线中的干扰电流。
二次侧一点接地还有一点要注意的就是在计量回路.有些计量装置厂家会在计量屏上进行接地,如果在互感器二次侧就地接地的话会造成二点接地,当三相电压不平衡时会产生计量误差,因此有些供电公司要求在互感器二次侧(400V系统)不允许接地.另一种描述：电流互感器二次侧接地有二个作用:1、是固定互感器二次侧电压，不是处于悬空状态，因为电流互感器的作用是将高电压下的大电流按变比变换成小电流，利用的是电流，而非电压，但电压悬空容易烧坏仪表设备，也容易电击人，所以将二次进行接地；2、是防止电流互感器一次绝缘不好而使其击穿，特别是高压电流互感器，当绝缘击穿后，高压会直接加到二次设备上，烧毁设备，伤及人员，而二次接地后，就解决了这个问题。
电流互感器和电压互感器二次回路只能是一点接地。
原因：为保证人身和设备安全。
若二次回路没有接地点，则接在互感器一次侧的高压电压将通过互感器一、二次线圈间的分布电容和二次回路的对地电容性成分压，将高压电压引入二次回路，其值决定于二次回路对地电容的大小。
1、什么叫电气主接线？对电气主接线有哪些基本要求？答：电气主接线又称为电气一次接线，它是将电气设备以规定的图形和文字符号，按电能生产、传输、分配顺序及相关要求绘制的单相接线图。
基本要求：可靠性、灵活性和经济性。
2、电气主接线有哪些基本形式？绘图并说明各接线形式的优缺点。
答：单母线接线及单母线分段接线；双母线接线及双母线分段接线；带旁路母线的单母线和双母线接线；一台半断路器及三分之四台断路器接线；变压器母线组接线；单元接线；桥形接线；角形接线。
3、在主接线方案比较中主要从哪些方面来考虑其优越性？答：经济比较；可靠性、灵活性，包括大型电厂、变电站对主接线可靠性若干指标的定量计算，最后确定最终方案。
5、某220kV 系统的变电所，拟装设两台容量为50MVA 的主变压器，220kV 有两回出线，同时有穿越功率通过，中压为110kV，出线为 4 回，低压为10kV，有12 回出线，试拟定一技术较为合理的主接线方案，并画出主接线图加以说明。
答：220kv 2 回双母线带旁母；110kv 4 回单母线分段带旁母；10kv 12 回双母线不分段；作业：P62页2-1，2-62-1 哪些设备属于一次设备？哪些设备属于二次设备？其功能是什么？注：基本是没有写错的啊就是有些同学的答案不全需要把一次设备和二次设备的功能和设备类型名称写全2-6 简述交流500kv 变电站电气主接线形式及其特点4-2 隔离开关与断路器的主要区别何在？在运行中，对它们的操作程序应遵循哪些重要原则？答：断路器带有专门灭弧装置，可以开断负荷电流和短路故障电流；隔离开关无灭弧装置，主要作用是在检修时可形成明显开断点。
操作中需要注意不可带负荷拉刀闸，送电时先合母线侧隔离开关再合线路侧隔离开关最后合上断路器停电时先断开断路器再断开线路侧隔离开关最后断开母线侧隔离开关4-3 主母线和旁路母线各起什么作用？设置专用旁路断路器和以母联断路器或分段断路器兼做旁路断路器，各有什么特点？检修出现断路器时，如何操作？答：主母线主要作用是汇集和分配电能；旁路母线的作用主要体现在检修出现断路器时，可用旁路断路器代替出线断路器以使出线断路器可以不停电检修。
电流互感器二次回路接地解析摘要：高压电流互感器(如无说明，下文中电流互感器均指高压电流互感器)将一次回路中的大电流、高电压变为小电流、低电压，供仪表和继电器等二次设备使用，同时使仪表和继电器等二次设备与一次侧主回路电气隔离，保证设备和人身安全。
为了保证电流互感器二次绕组及与其连接的继电保护装置和测控仪表的功能及安全，二次绕组必须接地。
本文对电流互感器二次回路接地进行了探究。
关键词：电流互感器；二次回路；接地1电流互感器1.1电流互感器的概念电流互感器就是将一次回路的大电流变为二次回路标准小电流的互感器。
电流互感器是由闭合的铁心和绕组组成。
它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的二次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路,二次侧不能开路。
1.2电流互感器的作用电流互感器的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流,用来进行保护、测量等用途。
如变比为400/5的电流互感器,可以把实际为400A的电流转变为5A的电流。
2电流互感器二次回路不开路，二次负荷小的原因在电流互感器的应用中，如果CT初级绕组的匝数少，并且该绕组串联在要测试的线路上。
另外，次级绕组的匝数很大，与仪器和继电器串联。
由于电流线圈的阻抗较小，CT被视为短路形式。
另外，在电流互感器的工作中，由次级电流产生的磁通势将起到消磁作用，但是由于励磁电流较小，励磁电流相对较小。
芯中的总磁通也非常小，并且次级绕组的感应电动势也非常小。
但是，在运行中，如果消磁效果消失，则初级电流将完全成为励磁电流，并且磁芯将处于饱和状态。
如果次级绕组的匝数很大，则次级绕组两端的电压将会很高，这严重威胁了设备和人员的安全。
另外，当次级电路断开时，由于开路相电流为零，保护装置可能会失效或不动作，并且铁芯在磁饱和状态下会产生严重的热量。
电压互感器一次绕组及二次绕组的接地各有什么作用在小电流接地系统中，电压互感器一次绕组联结成星形，若中性点不接地，其二次绕组不能测量相对地电压为了保证接于互感器二次绕组的继电保护装置和测控、仪表的安全,其二次绕组必须接地,一旦互感器一、二次线圈间绝缘损坏,可防止在二次设备上发生高压危险。
一次绕组：工作接地二次绕组：为了防止高低压绕组间绝缘击穿造成设备很人身事故，TV的每一租绕组必须有一点接地就是变压器的初级和次级的意思。
初级（一次侧）接高压，次级（二次侧）接低压高压电压互感器和高压电流互感器的作用？如何一次侧和二次侧如何接线？在10KV、35KV和110KV线路中如何选择1.高压电流互感器是将大电流按照相应的变比变换成小电流，供保护、计量用，电流互感器变比有多种，规格目前有两种X/5、X/1。
电流互感器保护用和计量用等级不一样，计量等级高！在线路上用电流互感器时，是串联在线路中，例如10KV线路中，A相线路进线接电流互感器P1，出现接电流互感器P2！二次接线有严格的要求，根据电流互感器厂家提供的二次接线图纸，确定电流互感器二次线圈末端，这个末端一定要接地，否则一旦电流互感器绝缘损坏，对人身会造成伤害！如果电流互感器在线路上没有用到二次线，那么所有的二次线全部要短接接地！选用电流互感器时，首先去定电压等级(10KV、35KV和110KV),再确定是保护用还是计量用，确定等级！2.高压电压互感器是将高压按照相应的变比变成低压，供测量和计量用!电压互感器一次接线在线路上安装时是并联的线路中的，例如10KV线路，A,B,C 三相，如果选用一组电压互感器，那么电压互感器上a接线路中的A相线，电压互感器b接线路中B相线，就实现了并联！电压互感器为计量提供能源用，也可以用作单相接地的判断！二次接线可以按照厂家提供的图纸接线，简单！一定要注意：二次线不能短接！电压互感器的选择和电流互感器的选择差不多！在变电所中什么叫做闪断？变电所中闪断也就是进线电压瞬间降低或升高零序电流互感器的具体作用是什么？零序电流互感器主要是判断保护单相接地的保护，即中性点的不平衡性。
电流互感器的接线方式电流互感器在三相电路小的几种常见接线方案如图4—32所示1．一相式接线该接线方式电流线图通过的电流，ATMEL代理商反应一次电路相府相的电流。
通常用于负荷乎衡的三相电路如低压动力线路中，供测量电流、电能或接过负荷保护装置之用。
2．两相v形接线该接线方式也称为两相不完全里形接线。
在继电保护装置中称为两相树继电器接线。
在中性点小接地的三相三线制屯路中，广泛用于测量三相电流、电能及作过电流继电保护之用。
两相v形接线的公共线上的电流反映的是末接电流互感器那一相的相电流。
3．两相电流差接线在继电保护装置中，此接线也称为两相一继电器接线。
该接线方式适于中性点不接地的十相三线制电路中作过电流继电保护之用。
该接线方式电流互感器二次侧公共线上的电流量值为相电流的力倍。
4．三相星形接线这种接线方式中的三个电流线圈，正好反映各相的电流，广泛用在负荷—极不平衡的三相四线制系统中，也用在负荷可能不平衡的三相二线制系统中，作三相电流、电能测量及过电流继电保护之用。
(四)电流互感器的选择和校验1．电流互感器的选择电流互感器应按装设地点的条件及额定电压、一次电流、二次电流、准确度级等条件进行选择，并校验其短路动稳定度和热稳定度。
2．电流互感器的校验现人大多数电流互感器都给出了相Atmel对于额定一次电流的动稳定倍数K和热稳定倍数Rl因此，其动、热稳定度可按下式校验：电流互感器的使用注意事项1．电流互感器在工作时其二次侧不得开路电流互感器正常工作时，由于其二次凹路串联的是电流线圈，阻抗很小，因此，接近于短路(1)铁芯出于磁通量剧增而会过热，并产生剩磁，降低铁芯准确度级o(2)由于电流互感器的：次绕组匝数远比其一次绕组匝数多．所以在二次侧开路时会感应出危险的高电压，危及人身和设备的安全。
因此，电流互感器]：作时—：次侧不允许开路。
在安装时，其二次接线要求连接中固，且：次侧不允许接入熔断器和开关。
2．电流互感器的二次侧有一端必须接地互感器二次测有一’端必须接地，是为了防止其—次、二次绕组间绝缘击穿时，一次侧的高电压窜入二次侧，危及人身和设备的安全。
电压互感器电压互感器是一个带铁心的变压器。
它主要由一、二次线圈、铁心和绝缘组成。
当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通，根据电磁感应定律，则在二次绕组中就产生一个二次电压。
改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。
电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。
简要介绍电压互感器,简称PT和变压器很相像，都是用来变换线路上的电压。
但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。
线路上为什么需要变换电压呢？这是因为根据发电、输电和用电的不同情况，线路上的电压大小不一，而且相差悬殊，有的是低压220V和380V，有的是高压几万伏甚至几十万伏。
要直接测量这些低压和高压电压，就需要根据线路电压的大小，制作相应的低压和高压的电压表和其他仪表和继电器。
这样不仅会给仪表制作带来很大困难，而且更主要的是，要直接制作高压仪表，直接在高压线路上测量电压，那是不可能的，而且也是绝对不允许的。
电压互感器的基本结构和变压器很相似，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。
两个绕组都装在或绕在铁心上。
两个绕组之间以及绕组与铁心之间都有绝缘，使两个绕组之间以及绕组与铁心之间都有电气隔离。
电压互感器在运行时，一次绕组N1并联接在线路上，二次绕组N2并联接仪表或继电器。
因此在测量高压线路上的电压时，尽管一次电压很高，但二次却是低压的，可以确保操作人员和仪表的安全。
