电流互感器电压互感器的作用
电流互感器的作用：
1、将很大的一次电流转变为标准的5A。
2、为测量装置和继电保护的线圈提供电流。
3、对一次设备和二次设备进行隔离。
电流互感器的工作原理和测量精度
电流互感器的特点：
1，一次绕组串联在电路中，并且匝数很少，所以一次绕组中的电流完全取决与被测电路的负荷电流，而与二次电流的大小无关。
2，电流互感器二次绕组所接仪表的电流线圈阻抗很小，所以在正常的情况下，电流互感器在近乎短路的状态下运行。
电流互感器使用注意事项;
1,为了安全起见，电流互感器的二次侧必须可靠接地，以防由于绝缘破裂后，一次侧高压传到二次侧，发生人身事故：
2，一次侧串联在电路中，二次侧的继电器或者测量仪表串联。
3，接线时候要注意极性，电流互感器一二次侧的极性端子，都用字母表示极性
4，电流互感器的二次侧绝对不允许开路。
电压互感器的作用
1，把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
2，使用电压互感器可以将高电压与电气工作人员隔离。
电压互感器的工作原理和测量精度
电压互感器使用注意事项：
1，为了安全起见，电压互感器的二次侧必须要可靠接地！防止高压窜如二次侧危害人身及设备安全。
2，接线时候要注意一二次侧的接线端子的极性，以保证测量的准确性。
3，一次侧需并联在电路中，通常电压互感器的一二侧都应装熔断
器作短路保护。
4，电压互感器二次侧不允许短路，否则会产生很大的短路电流（需要加装熔断器作短路保护）！。
电流互感器极性、接线方式及其应用引言在电力系统中电流互感器的作用是把大电流变成小电流，将连接在继电器及测量仪器仪表的二次回路与一次电流的高压系统隔离，并将一次电流变换到5A 或1A 两种标准的二次电流值。
电流互感器的极性与电流保护密切相关，特别是在农电系统中，电流保护起主导作用，因此必须掌握好极性与保护的关系。
本文分析了电流互感器的极性和常用电流保护的关系，以及易出错的二次接线。
2 电流互感器的极性电流互感器在交流回路中使用，在交流回路中电流的方向随时间在改变。
电流互感器的极性指的是某一时刻一次侧极性与二次侧某一端极性相同，即同时为正、或同时为负，称此极性为同极性端或同名端，用符号"*"、"-" 或"."表示。
（也可理解为一次电流与二次电流的方向关系）。
按照规定，电流互感器一次线圈首端标为L1，尾端标为L2；二次线圈的首端标为K1，尾端标为K2。
在接线中L1 和K1 称为同极性端，L2 和K2 也为同极性端。
其三种标注方法如图1 所示。
电流互感器同极性端的判别与耦合线圈的极性判别相同。
较简单的方法例如用 1.5V 干电池接一次线圈，用一高内阻、大量程的直流电压表接二次线圈。
当开关闭合时，如果发现电压表指针正向偏转，可判定 1 和 2 是同极性端(减极性)，当开关闭合时，如果发现电压表指针反向偏转，可判定1 和2 不是同极性端（加极性）。
3 电流互感器的极性与常用电流保护以及易出错的二次接线3.1 一相接线图1 电流互感器的三种极性标注图2 一相接线一相式电流保护的电流互感器主要用于测量对称三相负载或相负荷平衡度小的三相装置中的一相电流。
电流互感器的接线与极性的关系不大，但需注意的是二次侧要有保护接地，防止一次侧发生过电流现象时，电流互感器被击穿，烧坏二次侧仪表、继电设备。
但是严禁多点接地。
两点接地二次电流在继电器前形成分路，会造成继电器无动作。
第一章1-1试述电力系统的组成及各部分的作用？各级电压的电力线路将发电厂、变配电所和电力用户联系起来的一个发电、输电、变电、配电及用电的整体即为电力系统。
电力系统由以下几部分组成：（1）发电将一次能源转换成电能的过程即为“发电”。
根据一次能源的不同，有火力发电、水力发电和核能发电，还有风力、地热、潮汐和太阳能等发电方式。
（2）变电与配电变电所的功能是接受电能、转换电压和分配电能。
仅用于接收和分配电能，而没有变压器的场所称为配电所（3）电力线路电力线路将发电厂、变电所和电能用户连接起来，完成输送电能和分配电能的任务。
（4）电能用户包括工业、企业在内的所有用户（用电单位），使用（消耗）电能1-4 电力系统中性点运行方式有哪几种？各自的特点是什么？答：电力系统中性点运行方式有中性点有效接地系统（包括中性点直接接地系统）和中性点非有效接地系统（包括中性点不接地和中性点经消弧线圈或电阻接地）。
1）中性点不接地系统特点：发生单相接地故障时，线电压不变，非故障相对地电压升高到原来相电压的√3倍，故障相电容电流增大到原来的3倍。
2）中性点经消弧线圈接地系统特点：发生单相接地故障时，与中性点不接地系统一样，非故障相电压升高√3倍，三相导线之间的线电压仍然平衡。
3）中性点直接接地系统特点：当发生一相对地绝缘破坏时，即构成单相接地故障，供电中断，可靠性降低。
但由于中性点接地的钳位作用，非故障相对地电压不变。
电气设备绝缘水平可按相电压考虑。
在380/220V低压供电系统中，采用中性点直接接地可以减少中性点的电压偏差，同时防止一相接地时出现超过250V的危险电压。
1-5简述用户供电系统供电质量的主要指标及其对用户的影响答：决定用户供电质量的主要指标为电压、频率和可靠性。
影响：①当电压出现偏差时会对用电设备的良好运行产生影响；电压波动和闪变会使电动机转速脉动、电子仪器工作失常；出现高次谐波会干扰自动化装置和通信设备的正常工作；产生三相不对称电压会影响人身和设备安全。
1．开关柜：是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。
开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。
内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
从应用角度划分：（1）进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。
（2）出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。
（3）母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
（4）PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
（5）隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。
由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。
在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。
（6）电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。
一般与进线柜并列安装，可以一台或多台电容器柜并列运行。
电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组；在断电后的一定时间内（根据电容器组的容量大小而定，如：1分钟），不允许重新合闸，以免产生过电压损坏电容器。
1、为了防止高低压绕组间绝缘击穿时造成设备和人身事故，电压互感器的每一组二次绕组必须有一点接地。
对于二次侧中性点接地的绕组，以满足此要求；对于二次侧中性点不接地的绕组，为了安全及准同期回路的需要，一般采用中相（V 相）接地。
所以互感器二次侧接地应称为保护接地。
2、为什么电压互感器二次侧必须接地？其作用是防止一次绝缘击穿，高压窜入低压而危及人身和设备安全。
电压互感器的一次线圈是接于高压系统。
如果运行中电压互感器的一、二次侧绝缘损坏击穿，则高压将窜入二次回路，除损坏二次设备，还严重威胁着电工人员的人身安全。
因此，电压互感器二次侧必须有一点接地。
3、一般电压互感器的二次接地都在配电装置端子箱内经端子排接地。
对220千伏的电压互感器二次侧一般采用中性点接（也叫零相接地）；对发电机及厂用电的电压互感器，大都采用二次侧B机接地。
为什么电压互感器的二次侧有两种接地方法呢？主要原因是：（1）习惯问题。
通常有的地方（380伏低压厂用母线）为了节省电压互感器台数，选有V/V接。
为了安全，二次侧总得有个接地点，这个接地点一般选在二次侧两线圈的公共点。
而为了接线对称，习惯上总把一次侧的两个线圈的首端一个接在A相上，一个接在C相上，而把公共端接在B相。
因此，二侧侧对应的公共点就是B相，于是，成了B相接地。
从理论上讲，二次侧哪一相端头接地都可以，一次侧哪一相作为公共端的连接相也者可以，只要一、二次对应就行。
对于三个线圈星形连接的电压互感器有的也采用二次侧B相接地（如发电机及厂用高压母电压互感器），同样是为了接线对称的习惯问题。
有的星形连接的电压互感器，二次侧B相接地是为了与低压厂用各电压等级的电压互感器二次侧接方式相一致，因为在一个发电厂的厂用电中，总不希望同时存在几种电压互感器二次侧接地方式，不然的话，会给厂用电的二次接线造成不应有的麻烦。
（2）继电保护的特殊需要。
220千伏的线路都装有距离保护，而距离保护对于电压互感器二次回路均要求零相接地，因为要接断线闭锁装置需要有零线。

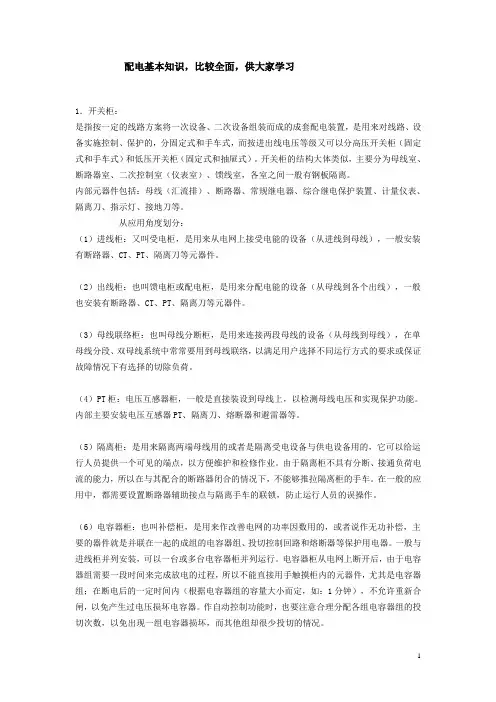

配电基本知识，比较全面，供大家学习1．开关柜：是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。
开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。
内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
从应用角度划分：（1）进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。
（2）出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。
（3）母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
（4）PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
（5）隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。
由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。
在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。
（6）电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。
一般与进线柜并列安装，可以一台或多台电容器柜并列运行。
电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组；在断电后的一定时间内（根据电容器组的容量大小而定，如：1分钟），不允许重新合闸，以免产生过电压损坏电容器。
开关柜知识总结开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。
开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。
内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
从应用角度划分：（1）进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。
（2）出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。
（3）母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
（4）PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
（5）隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。
由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。
在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。
（6）电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。
一般与进线柜并列安装，可以一台或多台电容器柜并列运行。
电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内（根据电容器组的容量大小而定，如：1分钟），不允许重新合闸，以免产生过电压损坏电容器。
电流互感器二次侧是什么意思_电流互感器二次侧为什么不能开路电流互感器简介电流互感器是依据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器。
电流互感器是由闭合的铁心和绕组组成。
它的一次侧绕组匝数很少，串在需要测量的电流的线路中。
因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
电流互感器是把一次侧大电流转换成二次侧小电流来测量，二次侧不可开路。
词条介绍了其工作原理、参数说明、分类、使用介绍等。
电流互感器工作原理电流互感器的原理是依据电磁感应原理，它的一次绕组经常有线路的全部电流流过，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
在理想的电流互感器中，如果假定空载电流Ⅰ0=0，则总磁动势Ⅰ0N0=0，根据能量守恒定律，一次绕组磁动势等于二次绕组磁动势，即Ⅰ1NI=-Ⅰ2N2即电流互感器的电流与它的匝数成反比，一次电流对二次电流的比值Ⅰ1/Ⅰ2称为电流互感器的电流比。
当知道二次电流时，乘上电流比就可以求出一次电流，这时二次电流的相量与一次电流的相量相差1800。
什么是电流互感器二次侧电流互感器是一种测量用的特殊的变压器。
工作原理和变压器相同。
都是利用电磁感应工作的。
只不过用途不同。
它有两个互相绝缘的线圈。
套在一个闭合的铁芯柱上。
在电路中与被测线路串联的线圈叫一次侧。
与仪表相连的叫二次侧。
它的作用主要是变换电流。
在发电和用电的不同情况。
线路上的电流大小不一。
而且相当悬殊。
有的线路只几安。
有的线路有几千几万安。
要直接测量这些大大小小的电流就得需要从几安到几万的许多电流表。
这样就给仪表制造带来了困难。
另外有的电路是高压的。
电压互感器的接地方式通常有三种：一次侧中性点接地二次侧线圈接地互感器铁芯接地三种接地的作用不尽相同，如下：1）一次侧中性点接地。
由三只单相电压互感器组成星形接线时，其一次侧中性点必须接地。
如下图所示。
因为电压互感器在系统中不仅有电压测量，而且还起继电保护的作用。
电压互感器当系统中发生单相接地时，系统中会出现零序电流。
如果一次侧中性点没有接地，那么一次侧就没有零序电流通路，二次侧开口三角形线圈两端也就不会感应出零序电压，继电器KV就不会动作，发不出接地信号。
对于三相五柱式电压互感器，其一次侧中性点同样要接地。
由两只单相电压互感器组成的V-V形接线时，其一次侧是不允许接地的，因为这相当于系统的一相直接接地。
而应在二次中性点接地，如下图所示。
电压互感器2）二次侧接地。
电压互感器二次侧要有一个接地点，这主要是出于安全上的考虑。
当一次、二次侧绕组间的绝缘被高压击穿时，一次侧的高压会窜到二次侧，有了二次侧的接地，能确保人员和设备的安全。
另外，通过接地，可以给绝缘监视装置提供相电压。
二次侧的接地方式通常有中性点接地和V相接地两种，如下图所示。
电压互感器根据继电保护等具体要求加以选用。
采用V相接地时，中性点不能再直接接地。
为了避免一、二次绕组间绝缘击穿后，一次侧高压窜入二次侧，故在二次侧中性点通过一个保护间隙接地。
当高压窜入二次侧时，间隙击穿接地，v相绕组被短接，该相熔断器会熔断，起到保护作用。
二次侧接地点按规程规定，均应选在主控室保护屏经端子排接地，而在配电装置处只设置试验检修时的安全接地点。
3）铁心接地，在电压互感器外壳上有一个接地桩头，这是铁心和外壳的接地点，起安全保护作用。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

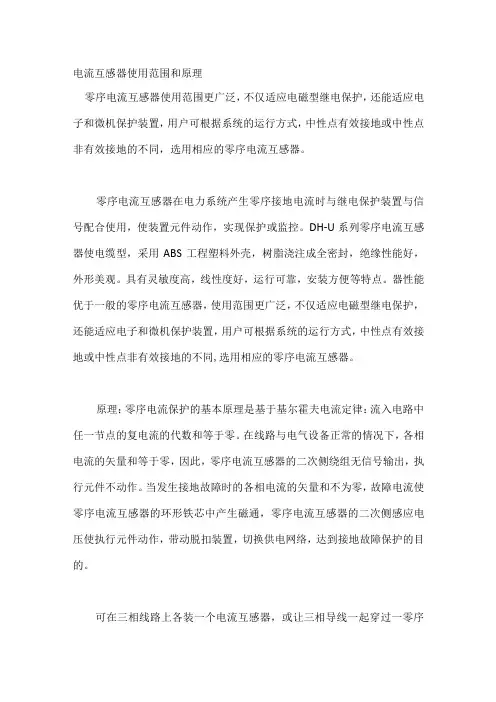

电流互感器使用范围和原理零序电流互感器使用范围更广泛，不仅适应电磁型继电保护，还能适应电子和微机保护装置，用户可根据系统的运行方式，中性点有效接地或中性点非有效接地的不同，选用相应的零序电流互感器。
零序电流互感器在电力系统产生零序接地电流时与继电保护装置与信号配合使用，使装置元件动作，实现保护或监控。
DH-U系列零序电流互感器使电缆型，采用ABS工程塑料外壳，树脂浇注成全密封，绝缘性能好，外形美观。
具有灵敏度高，线性度好，运行可靠，安装方便等特点。
器性能优于一般的零序电流互感器，使用范围更广泛，不仅适应电磁型继电保护，还能适应电子和微机保护装置，用户可根据系统的运行方式，中性点有效接地或中性点非有效接地的不同,选用相应的零序电流互感器。
原理：零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。
在线路与电气设备正常的情况下，各相电流的矢量和等于零，因此，零序电流互感器的二次侧绕组无信号输出，执行元件不动作。
当发生接地故障时的各相电流的矢量和不为零，故障电流使零序电流互感器的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。
可在三相线路上各装一个电流互感器，或让三相导线一起穿过一零序电流互感器，也可在中性线N上安装一个零序电流互感器，利用其来检测三相的电流矢量和。
“原理：零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。
在线路与电气设备正常的情况下，各相电流的矢量和等于零，因此，零序电流互感器的二次侧绕组无信号输出，执行元件不动作J这段论述有错误！1、感觉你说的是RCD剩余电流漏电保护器内的电流互感器；2、这个电流互感器是测剩余支路电流的，它是对通过它的所有支路的电流求和，得知未通过它的剩余支路电流；3、所以叫它剩余电流互感器更确切；1、零序电流一般指零线电流，相线以外的电流；2、零序电流互感器，是测零序电流的，通过互感器的必须是三条相线，工作零线不通过互感器;3、如果通过互感器的是三条相线，而设备Y点没有零线，即这时零线电流为零，就是三相不平衡，零序电流也为零；1、RCD剩余电流漏电保护器内的电流互感器，要求被保护范围内的所有电源线（三个相线L、工作零线N）都必须通过它；2、这样当被保护范围内出现漏电时，这个漏电电流就是未通过它的剩余支路电流，就被检测到，并发出信号；3、这样当被保护范围内出现漏电时，这个漏电电流就是未通过它的剩余支路电流，就被检测到，这个电流不是零序电流!!。
电压互感器一次绕组及二次绕组的接地各有什么作用在小电流接地系统中，电压互感器一次绕组联结成星形，若中性点不接地，其二次绕组不能测量相对地电压为了保证接于互感器二次绕组的继电保护装置和测控、仪表的安全,其二次绕组必须接地,一旦互感器一、二次线圈间绝缘损坏,可防止在二次设备上发生高压危险。
一次绕组：工作接地二次绕组：为了防止高低压绕组间绝缘击穿造成设备很人身事故，TV的每一租绕组必须有一点接地就是变压器的初级和次级的意思。
初级（一次侧）接高压，次级（二次侧）接低压高压电压互感器和高压电流互感器的作用？如何一次侧和二次侧如何接线？在10KV、35KV和110KV线路中如何选择1.高压电流互感器是将大电流按照相应的变比变换成小电流，供保护、计量用，电流互感器变比有多种，规格目前有两种X/5、X/1。
电流互感器保护用和计量用等级不一样，计量等级高！在线路上用电流互感器时，是串联在线路中，例如10KV线路中，A相线路进线接电流互感器P1，出现接电流互感器P2！二次接线有严格的要求，根据电流互感器厂家提供的二次接线图纸，确定电流互感器二次线圈末端，这个末端一定要接地，否则一旦电流互感器绝缘损坏，对人身会造成伤害！如果电流互感器在线路上没有用到二次线，那么所有的二次线全部要短接接地！选用电流互感器时，首先去定电压等级(10KV、35KV和110KV),再确定是保护用还是计量用，确定等级！2.高压电压互感器是将高压按照相应的变比变成低压，供测量和计量用!电压互感器一次接线在线路上安装时是并联的线路中的，例如10KV线路，A,B,C 三相，如果选用一组电压互感器，那么电压互感器上a接线路中的A相线，电压互感器b接线路中B相线，就实现了并联！电压互感器为计量提供能源用，也可以用作单相接地的判断！二次接线可以按照厂家提供的图纸接线，简单！一定要注意：二次线不能短接！电压互感器的选择和电流互感器的选择差不多！在变电所中什么叫做闪断？变电所中闪断也就是进线电压瞬间降低或升高零序电流互感器的具体作用是什么？零序电流互感器主要是判断保护单相接地的保护，即中性点的不平衡性。
电流互感器二次回路接地解析摘要：高压电流互感器(如无说明，下文中电流互感器均指高压电流互感器)将一次回路中的大电流、高电压变为小电流、低电压，供仪表和继电器等二次设备使用，同时使仪表和继电器等二次设备与一次侧主回路电气隔离，保证设备和人身安全。
为了保证电流互感器二次绕组及与其连接的继电保护装置和测控仪表的功能及安全，二次绕组必须接地。
本文对电流互感器二次回路接地进行了探究。
关键词：电流互感器；二次回路；接地1电流互感器1.1电流互感器的概念电流互感器就是将一次回路的大电流变为二次回路标准小电流的互感器。
电流互感器是由闭合的铁心和绕组组成。
它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的二次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路,二次侧不能开路。
1.2电流互感器的作用电流互感器的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流,用来进行保护、测量等用途。
如变比为400/5的电流互感器,可以把实际为400A的电流转变为5A的电流。
2电流互感器二次回路不开路，二次负荷小的原因在电流互感器的应用中，如果CT初级绕组的匝数少，并且该绕组串联在要测试的线路上。
另外，次级绕组的匝数很大，与仪器和继电器串联。
由于电流线圈的阻抗较小，CT被视为短路形式。
另外，在电流互感器的工作中，由次级电流产生的磁通势将起到消磁作用，但是由于励磁电流较小，励磁电流相对较小。
芯中的总磁通也非常小，并且次级绕组的感应电动势也非常小。
但是，在运行中，如果消磁效果消失，则初级电流将完全成为励磁电流，并且磁芯将处于饱和状态。
如果次级绕组的匝数很大，则次级绕组两端的电压将会很高，这严重威胁了设备和人员的安全。
另外，当次级电路断开时，由于开路相电流为零，保护装置可能会失效或不动作，并且铁芯在磁饱和状态下会产生严重的热量。
电气接地的规范要求及接地的各项参数，收藏！为了主要目的是保护人身和设备的安全，减少公司电气事故发生，控制公司人员和财产不受损失，所有电气设备应按规定进行可靠接地。
接地规范1、适用范围本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。
2、术语和定义电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。
电气设备的某个部分与大地之间作良好的电气联接称为接地。
与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。
3、接地概念及种类（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。
防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。
（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。
工作接地主要指的是变压器中性点或中性线（N 线）接地。
N 线必须用铜芯绝缘线。
在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。
必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。
（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。
即将大楼内的用电设备以及设备附近的一些金属构件，有PE 线连接起来，但严禁将PE 线与N 线连接。
（4）直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。
可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。
（5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。
（6）屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。
继电保护考试题库及答案1、【单选题】三段式电流保护中定时限过电流保护的特点为( )。
（C ）A、无动作延时,通过动作电流的整定保证选择性,只能保护线路始端一部分B、带有短延时,通过动作电流的整定和短延时保证选择性,可以保护线路全长C、带有较长延时,通过动作电流间的灵敏度配合、动作时限的配合保证选择性,能够保护本线路的全长和相邻线路的全长2、【单选题】中性点不接地系统通常采用接地选线和( )的方式实现单相接地保护。
（C ）A、零序电流I段保护B、零序电流II段保护C、绝缘监视3、【单选题】中性点直接接地系统发生接地故障,在三相中将产生( )的零序电压。
（C ）A、大小相等、相位相差120度B、大小不等、相位相同C、大小相等、相位相同D、大小不等、相位不同4、【单选题】二次系统中,由互感器、变换器、各种继电保护装置和自动装置、选择开关及其回路接线组成,实现电力系统故障和异常运行时的自动处理的系统称为( )。
（A ）A、继电保护及自动装置系统B、操作电源系统C、测量及监测系统5、【单选题】人工急救胸外挤压法应以每分钟约( )次的频率有节奏均匀的挤压，挤压与放松的时间相当。
（A ）A、100B、80C、606、【单选题】从输电网或地区发电厂接受电能,通过配电设施将电能分配给用户的电力网称为( )。
（A ）A、配电网B、输电网C、电力网7、【单选题】作为电气工作者,员工必须熟知本工种的( )和施工现场的安全生产制度,不违章作业。
（B ）A、生产安排B、安全操作规程C、工作时间8、【单选题】分立元件构成的继电保护二次接线图，展开式原理图中正电源采用的标号为( )。
（A ）A、101,201B、102,202C、400-599D、600-7999、【单选题】分立元件构成的继电保护二次接线图，展开式原理图中负电源采用的标号为( )。
（B ）A、0-199B、200-300C、400-599D、600-79910、【单选题】变压器低电压起动的过电流保护由( )、电压元件和时间元件构成。
