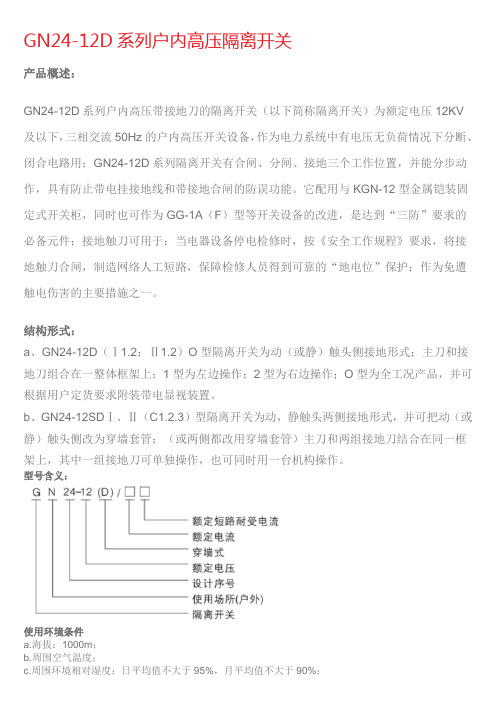

GN24-12D系列户内高压隔离开关产品概述：GN24-12D系列户内高压带接地刀的隔离开关（以下简称隔离开关）为额定电压12KV及以下，三相交流50Hz的户内高压开关设备，作为电力系统中有电压无负荷情况下分断、闭合电路用；GN24-12D系列隔离开关有合闸、分闸、接地三个工作位置，并能分步动作，具有防止带电挂接地线和带接地合闸的防误功能。
它配用与KGN-12型金属铠装固定式开关柜，同时也可作为GG-1A（F）型等开关设备的改进，是达到“三防”要求的必备元件；接地触刀可用于：当电器设备停电检修时，按《安全工作规程》要求，将接地触刀合闸，制造网络人工短路，保障检修人员得到可靠的“地电位”保护；作为免遭触电伤害的主要措施之一。
结构形式：a、GN24-12D（Ⅰ1.2；Ⅱ1.2）O型隔离开关为动（或静）触头侧接地形式；主刀和接地刀组合在一整体框架上；1型为左边操作；2型为右边操作；O型为全工况产品，并可根据用户定货要求附装带电显视装置。
b、GN24-12SDⅠ、Ⅱ（C1.2.3）型隔离开关为动，静触头两侧接地形式，并可把动（或静）触头侧改为穿墙套管；（或两侧都改用穿墙套管）主刀和两组接地刀结合在同一框架上，其中一组接地刀可单独操作，也可同时用一台机构操作。
型号含义：使用环境条件a.海拔：1000m；b.周围空气温度；c.周围环境相对湿度；日平均值不大于95%，月平均值不大于90%；d.地震烈度不超过8度；e.没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。
主要技术参数：型号额定电压（kV）额定电流（A）4S热稳定电流（kA）动稳定电流（kA）12 630 20 50GN24-12D/630GN24-12CD/630GN24-12SD/630GN24-12CSD/63012 1000 31.5 80GN24-12D/1000GN24-12CD/1000GN24-12SD/1000GN24-12CSD/100012 1250 40 100GN24-12D/1250GN24-12CD/1250GN24-12SD/1250GN24-12CSD/1250外形及安装尺寸：。
K G N-12开关柜说明书(总14页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除KGN-12金属封闭固定成套开关设备云南通变电器有限公司高低压成套设备厂1、用途与适用范围KGN-12型箱型固定式金属封闭开关设备（简称开关柜），适用于3-12KV三相交流50Hz，单母线或单母线带旁路以及双母线系统中作为接受和分配电能之用。
可满足各类型发电厂、变电站（所）及工矿企业的使用要求。
本产品符合国标GB3906-2006《3-35kV交流金属封闭开关设备》以及国际标准IEC298的要求。
本产品结构合理，安全可靠性高，操作维护简便；具有“五防”功能，防护等级达到IP2X。
本产品主开关采用ZN28A-12型真空断路器和VS1-12型真空断路器，操作机构可配用CT19B弹簧操作机构。
隔离开关采用GN30-10旋转隔离开关。
2、正常使用环境条件（1）周围空气温度：上限+40℃；下限-25℃；（2）海拔高度：不超过2000m；高原全工况型产品不超过3000m；（3）相对温度：日平均不大于95%；月平均不大于90%，允许短时凝露；（4）地震烈度不超过8度；（5）没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合。
3、型号含义K G N - 12 -一次方案编号额定电压（3、6、10kV）户内使用固定式铠装式4、技术数据4.1、开关柜的技术数据见表14.2、真空断路器的技术数据见表24.3、操动机构的技术数据（1）储能电机采用单相永磁直流电机见表3 表3（2）分、合闸电磁铁技术参数见表44.4、真空断路器的调整参数见表54.5、隔离开关的技术参数见表6、表74.6、隔离开关的调整参数见表8、表985、结构5.1、KGN-12型开关柜为金属封闭箱式结构，柜体骨架由C型钢组焊而成，柜内不设置任何形式的相间、相对地绝缘板（或复合绝缘），相间及相对地空气绝缘距离大于125mm。
ZW20真空断路器ZW20-12型户外交流高压分界真空断路器是一款用户分界开关.主要由ZW20-12型真空断路器本体,故障检测控制器及外置电压互感器三大部分组成。
中文名ZW20真空断路器型号ZW20-12F/630(1000、1250)-20储能电机直流串激电动机额定电流20（25）结构导电回路、绝缘系统等额定功率20W产品概述断路器常见型号ZW20-12F/630(1000、1250)-20（25）ZW20A-12/630(1000、1250)-20（25）ZW20AF-12/630(1000、1250)-20（25）ZW20B-12/630(1000、1250)-20（25）ZW:户外真空断路器；20：设计序号；12：额定电压；F:智能分界；630(1000、1250)：为额定电流；20（25）：额定短路开断电流。
也有直接写成ZW20-12/630-20的情况。
