三柱式隔离开关

全部搞懂！详解负荷开关、隔离开关、真空断路器作用与区别一、什么是负荷开关？是具有简单的灭弧装置，可以带负荷分，合电路的控制电器。

能通断一定的负荷电流和过负荷电流，但不能断开短路电流，必须与高压熔断器串联使用，借助熔断器来切除短路电流。

负荷开关的作用：1、开断和关合作用。

由于它有一定的灭弧能力，因此可用来开断和关合负荷电流和小干一定倍数(通常为3-4倍)的过载电流;也可以用来开断和关合比隔离开关允许容量更大的空载变压器，更长的空载线路，有时也用来开断和关合大容量的电容器组。

2、替代作用。

负荷开关与限流熔断器串联组合可以代替断路器使用。

即由负荷开关承担开断和关合小于一定倍数的过载电流，而由限流熔断器承担开断较大的过载电流和短路电流。

3、负荷开关与限流熔断器串联组合成一体的负荷开关，在国家标准中规定称为“负荷开关-熔断器组合电器”。

熔断器可以装在负荷开关的电源侧，也可以装在负荷开关的受电侧。

当不需要经常掉换熔断器时，宜采用前一种布置，以便利用负荷开关兼作隔离开关的功能，用它来隔离加在限流熔断器上的电压。

二、什么是隔离开关？是一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作。

但在一定条件下，允许接通或断开小功率电路。

是高压开关当中使用的最多也是最频繁的一个电器装置隔离开关的作用：1、分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

2、根据运行需要，换接线路。

3、可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

4、根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。

高压隔离开关按其安装方式的不同，可分为户外高压隔离开关与户内高压隔离开关。

户外高压隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的高压隔离开关。

隔离开关一些基本知识：CDB5系列模数化隔离开关HGW9-12型户外单极隔离开关HH15系列隔离开关熔断器组HR6熔断器式隔离开关HR17系列熔断器式隔离开关HR5系列熔断器式隔离开关NEW9系列墙壁开关NH4-100隔离开关NH2-100(HL30)隔离开关NH3-63隔离开关QA（HH15A）隔离开关熔断器组QAS（HH15）隔离开关熔断器组QPS （HH15）双投隔离开关熔断器组QP（HH15P）隔离开关熔断器组QSS（HH15）双投隔离开关熔断器组QSA(HH15)隔离开关熔断器组TIG1 1P隔离开关TIG1 2P隔离开关TIG1 3P隔离开关TIG1 4P隔离开关户外隔离开关(GW4) 户外隔离开关(GW5)隔离开关又称隔离刀闸，是一种高压开关电器。

使用时应与断路器配合，只有在断路器断开时才能进行操作。

一、隔离开关的作用与要求在电力系统中，隔离开关的主要作用有：（1）隔离电源。

（2）倒闸操作。

（3）接通和断开小电流电路。

1）通和开断10KV电压互感器和106KV高压避雷器线路；2接通和开断电压为10KV容量为320KV A及以下的空载变压器3接通和开断电压为35KV长度为10KM或电压为10KV长度为5KM以内的空载架空输电线路其电容电流不超过5A 按照隔离开关所担负的任务，应满足以下要求：（1）隔离开关应具有明显的断开点，便于确定被检修的设备或线路是否与电网断开。

（2）隔离开关断开点之间应有可靠的绝缘，以保证在恶劣的气候条件下也能可靠工作，并在过电压及相间闪烙的情况下，不致从断开点击穿而危及人身安全。

（3）隔离开关应具有足够的热稳定性和动稳定性，尤其不能因电动力的作用而自动断开，否则将引起严重事故。

（4）隔离开关的结构要简单，动作要可靠。

（5）带有接地闸刀的隔离开关必须有连锁机构，以保证先断开隔离开关后，再合上接地闸刀，先断开接地闸刀后，再合上隔离开关的操作顺序。

（6）隔离开关要装有和断路器之间的连锁机构，以保证正确的操作顺序，杜绝隔离开关带负荷操作的事故发生。

1. 变压器ssz10--50000/110答：S---“三”相S---“三”线圈Z---有“载”调压10--10型（变压器性能水平代号）50000---额定容量50000KVA110--高压额定电压110KVsfsz10-h-150000/220w2变压器的型号含义第一个字母“S”的含义是指变压器是三相；第二个字母“F”的含义是指变压器的冷却方式是油浸风冷；第三个字母“S”的含义是指变压器是三绕组；第四个字母“Z”的含义是指变压器是有载调压；第五六个数字“10”的含义是指变压器的系列，即设计序号；第七个符号“H”的含义是干式防火；第八个符号“-”的含义是分割符号；第九-十四个数字“150000”的含义是指变压器的容量是150000KVA；第十五个符号“/”的含义是分割符号；第十六-十六个数字“220”的含义是指变压器的高压绕组额定电压是220KV2. 干包、浇注式终端头制作安装组成中含绝缘手套、接线端子等材料，这些就是组成电缆头的材料，所以不需要额外计取电缆头主材。

热缩式的定额内电缆头单列，需要单独计算主材价格。

干包电缆头是直接包扎，热缩式的是采用热缩管。

从施工操作容易区分。

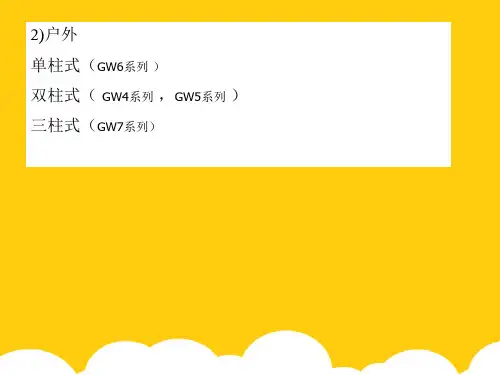

2.双柱式隔离开关的主要型号GW4、GW5、GW12、GW17；三柱式隔离开关的主要型号为GW7；双柱式、三柱式隔离开关用与母线水平之间开断连接。

单柱式隔离开关的主要型号有GW6、GW16，用于母线上下层交叉之间开断连接；GW8、GW13是单相隔离开关，一般多用于变压器中性点3. YH10WZ1-204/532Y——金属氧化物H——复合型避雷器，10——8us/20us波形标称放电电流：10kA，W——无间隙Z——电站型1——设计序号204——避雷器额定电压532——残压，标称放电电流为10kA时的残压不大于5324.2xLGJ-240/30乘号前面的2表示每相导线是两根，又叫两分裂导线LGJ就是钢芯铝绞线，里面是钢线股（承力用），外面是铝股（载流、承力用）240表示铝股的总截面积约为240平方毫米30表示钢线股截面积为30平方毫米5.C——户内铜导体穿墙套管；CL——户内铝导体穿墙套管；CWL——户外-户内铝导体穿墙套管；CB——户内圆导杆穿墙瓷套管；CWB——户外-户内圆导杆穿墙瓷套管；B——抗弯破坏负荷等级，7.5kN。

隔离开关结构【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）隔离开关主要用来将高压配电装置中需要停电的局部与带电局部可靠地隔离，以保证检修工作的平安。

隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否那么在高压作用下，断开点将产生强烈电弧，并很难自行熄灭，甚至可能造成飞弧〔相对地或相间短路〕，烧损设备，危及人身平安，这就是所谓“带负荷拉隔离开关〞的严重事故。

隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。

例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。

同时，也可以用来操作一些小电流的电路，比方：电压互感器、避雷器、无负荷母线、小容量的无负荷变压器、无负荷或小负荷线路等。

发电厂和变电所的电器运行人员有相当多的工作是倒闸操作。

一般来讲，在中断某线路的供电时，首先应断开该线路的断路器，然后才能断开该断路器两侧的隔离开关；在恢复某线路的供电时，首先应合上断路器两侧的隔离开关，然后才能合上该断路器。

为防止误操作的发生，必须采取有效的措施，这些措施包括组织措施和技术措施。

(1)组织措施认真执行操作票制度和监护制度。

一般规定在1kv以上的设备上进行倒闸操作时，必须一人监护，一人操作，绝对不允许个人单独操作。

(2)技术措施采用在断路器和隔离开关之间装设机械或电器闭锁装置。

闭锁装置〔简称锁〕的作用是使断路器未断前，与其相应的隔离开关就拉不开；在断路器接通后，相应的隔离开关也合不上。

这就防止了带负荷拉合隔离开关的误操作。

V型隔离开关GW5型户外高压隔离开关，采用单柱V形握手式结构，布置紧凑、体积小、重量轻、技术指标先进、宜于广泛采用。

为了设备检修时接地方便，35kv以上的户外隔离开关都可配备接地刀，接地刀和工作闸刀可以通过操作把手闭锁动作，即两者不能同时合闸，防止发生带电接地事故。

GW5系列户外隔离开关每极两个绝缘柱带着导电闸刀反向回转90°，形成一个水平断口。

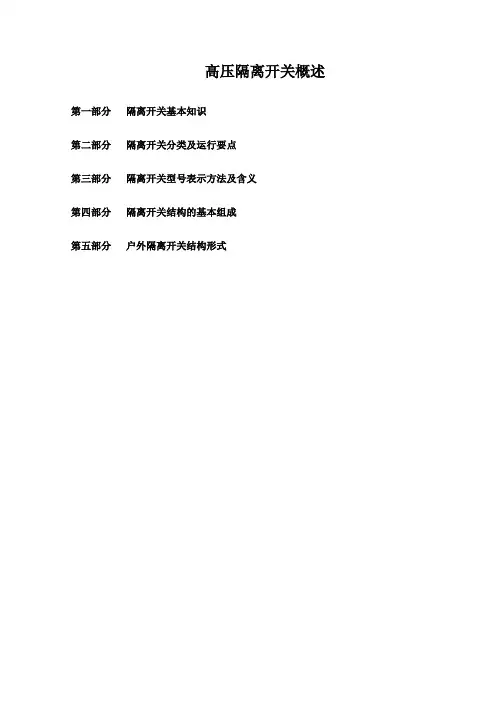

高压隔离开关概述第一部分隔离开关基本知识第二部分隔离开关分类及运行要点第三部分隔离开关型号表示方法及含义第四部分隔离开关结构的基本组成第五部分户外隔离开关结构形式第一部分隔离开关基本知识一、隔离开关设备术语1．隔离开关在分位置时，触头间符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及规定时间内异常条件(例如短路)下的电流开关设备。

2．接地开关释放被检修设备和回路的静电荷以及为保证停电检修时检修人员人身安全的一种机械接地装置。

它可以在异常情况下(例如短路)耐受一定时间的电流，但在正常情况下不通过负载电流，它通常是隔离开关的一部分。

3．快分隔离开关分闸时间等于或小于0.5s的隔离开关称为快分隔离开关。

4．断口距离隔离开关的主隔离开关在正常分闸位置时，同相两极触头之间的最短距离，对多断口隔离开关而言，最短距离是指全部断口最短绝缘距离之和。

5．合闸不同期性合闸不同期性是指两相或多相隔离开关的主隔离开关不同时接触时的差异，通常以距离表示。

6．接线端机械负荷在考虑母线的自重、张力、风力、覆冰和雪施加于隔离开关接线端的情况下的最大拉力。

二、隔离开关作用（1）将电气设备与运行中电网隔离，以保证被隔离的电气设备能安全地进行检修维护。

（2）改变运行方式。

在双母线运行的电路中，利用隔离开关可将电气设备或线路从一组母线切换到另一组母线上运行。

（3）接通和断开小电流电路。

三、隔离开关的基本要求（1）隔离开关应具有明显断开点，便于确定被检修的设备或线路是否与电网断开。

（2）隔离开关断开点之间应有可靠的绝缘，以保证在恶劣的气候条件下也能可靠工作，并在过电压及相间闪络的情况下，不致从断开点击穿而危及人身安全。

（3）隔离开关应具有足够的热稳定性和动稳定性，尤其不能因电动力的作用而自动断开，否则将引起严重事故。

（4）隔离开关的结构要简单，动作要可靠。

（5）带有接地隔离开关的隔离开关必须有连锁机构，以保证先断开隔离开关后，再合上接地隔离开关，先断开接地隔离开关后，再合上隔离开关的操作顺序。

中文名称：隔离开关英文名称：disconnector，isolating switch;isolator定义1：在分闸位置能够按照规定的要求提供电气隔离断口的机械开关装置。

所属学科：电力（一级学科）；变电（二级学科）定义2：将相连的电路空载切断或关合的设备。

所属学科：水利科技（一级学科）；水力发电（二级学科）；水电站电气回路及变电设备（三级学科）3、一般送电操作时：先合隔离开关，后合断路器或负荷类开关；隔离开关断电操作时：先断开断路器或负荷类开关，后断开隔离开关。

4、选用时和其它的电气设备没有什么两样，都得是额定电压、额定电流、动稳定电流、热稳定电流等都得符合使用场合的需要。

隔离开关的作用是断开无负荷的电流的,电路.使所检修的设备与电源有明显的断开点,以保证检修人员的安全,隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流,所以必须在电路在断路器断开电路的情况下才可以操作隔离开关,编辑本段应用1、用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。

2、隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。

3、用以接通或断开小电流申路。

一般在断路器前后二面各安装一组隔离开关，目的均是要将断路器与电源隔离，形成明显断开点；因为原来的断路器采用的是油断路器，油断路器需要经常检修，故二侧就要有明显断开点，以利于检修；一般情况下，出线柜是从上面母线通过开关柜向下供电，在断路器前面需要一组隔离开关是要与电源隔离，但有时，断路器的后面也有来电的可能，如通过其它环路的反送，电容器等装置的反送，故断路器的后面也需要一组隔离开关。

隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。

隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭，甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。

隔离开关分类及主要功能
1.按照使用方式，隔离开关可分为户外隔离开关和户内隔离开关。

户外隔离开关能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用；户内隔离开关则通常是35kV及以下的电压等级，三相一体装，采用上下（垂直）回转的形式。

2.按照绝缘支柱结构的不同，隔离开关可分为单柱式隔离开关、双柱式隔离开关和三柱式隔离开关。

其中，单柱式隔离开关在架空母线下面直接将垂直空间用作断口的电气绝缘，具有节约占地面积、减少引接导线以及分合闸状态特别清晰的优点。

3.按照操作循环次数，隔离开关又可分为M0级（具有1000次操作循环的机械寿命，适合输、配电系统中使用且满足一般要求的隔离开关）、M1级（具有3000-5000次操作循环的延长机械寿命的隔离开关，主要用于隔离开关和同等级的断路器关联操作的场合）和
M2级（具有10000次操作循环的机械寿命，同样主要用于隔离开关和同等级的断路器关联操作的场合）。

隔离开关的主要功能包括：
1.隔离电源：在设备检修时，用隔离开关来隔离有电和无电部分，造成明显的断开点，倒修的设备与电力系统隔离，以保证工作人员和设备的安全。

2.倒闸操作：隔离开关和断路器相配合，进行倒闸操作，以改变运行方式。

3.开断小电流：用来开断小电流电路和旁（环）路电流。

但须经计算符合隔离开关技术条件和有关调度规程后方可进行。

1.隔离开关隔离开关主要用来隔离电路。

在分段状态下有明显可见的断口，在关合状态下，导电系统中可以通过正常的工作电流和故障下的短路电流。

隔离开关没有灭弧装置，除了能开断很小的电流外，不能用来开断负荷电流，更不能开断短路电流，但隔离开关必须具备一定的动、热稳定性。

隔离开关的主要作用如下：(1) 在设备检修时 , 用隔离开关来隔离有电和无电部分 , 造成明显的断开点 , 倒修的设备1.1M0M1M2户内隔离开关：通常是35kV及以下的电压等级，三相一体装，采用上下（垂直）回转，以GN系列为主要代表。

如图1.1所示。

图1.1 户内隔离开关结构（GN2-10）其方参考文献：高压隔离开关设计与改造第三章第一节p.69~p.86(中国电力出版社，苑舜、崔文军，2007年)参考文献：高压电器原理与应用第十三章第三节p.339~p.340(清华大学出版社，张节蓉、钱家骊、王伯翰、吉嘉琴、徐国政，1989年)参考文献：变电运行现场技术问答（第二版）第二章第五节p.271~p.272(中国电力出版社，苑舜、崔文军，2007年)1.2主要参数1.2.1隔离开关型号表示方法及含义隔离开关型号的表示方法如图1.5所示2007年)1.3基本运维要求及措施1.3.1对隔离开关的基本要求按照隔离开关在电网中担负的任务及使用条件 , 其基本要求有 :(1) 隔离开关分开后应有明显的断开点 , 易于鉴别设备是否与电网隔离。

(2) 隔离开关断点间应有足够的绝缘距离 , 以保证在过电压情况下 , 不致引起击穿而危及工作人员的安全。

(3) 在短路情况下 , 隔离开关应具有足够的热稳定性和动稳定性 , 尤其是不能因电动力的作用而自动分开 , 否则将引起严重事故。

(4) 具有开断一定的电容电流、电感电流和环流的能力。

(5) 分、合闹时的同期性要好 , 有最佳的分、合闸的速度 , 以尽可能降低操作过电压、燃弧次数和元线电干扰。

后闭才能(3) 母线隔离开关与母线隔离开关之间的闭锁。

三工位隔离开关操作顺序一、引言在工业生产和电力系统中，三工位隔离开关是一种重要的设备，用于实现电路的安全隔离和人员防护。

本文将以人类的视角，详细描述三工位隔离开关的操作顺序，使读者更好地理解其使用方法和注意事项。

二、第一步：检查开关状态在操作三工位隔离开关之前，首先要检查开关的状态。

用手触摸开关面板，确认其处于关闭状态，确保电路不通电。

这是为了避免触电风险，保护人员的安全。

三、第二步：打开外壳打开三工位隔离开关的外壳，通常是通过旋转或解锁机械装置来完成。

注意，操作过程中要轻柔、稳定，避免造成损坏或误操作。

四、第三步：旋转操作杆在打开外壳后，可以看到内部的操作杆。

根据需要，将操作杆旋转到所需的位置。

这是为了实现对电路的隔离，防止电流通过。

五、第四步：锁定操作杆当操作杆旋转到所需位置后，要确保将其锁定。

通常，可以通过扭动、插入或拧紧机械装置来完成。

这是为了防止操作杆意外移动，确保电路的稳定性和安全性。

六、第五步：关闭外壳在操作杆锁定后，将三工位隔离开关的外壳关闭。

同样要注意轻柔、稳定，确保外壳完全封闭。

这是为了防止灰尘、水分等外界因素进入内部，影响设备的正常运行。

七、第六步：检查开关状态在操作完成后，再次检查开关的状态。

用手触摸开关面板，确认其处于关闭状态，确保电路仍然隔离。

这是为了进一步确保人员的安全和设备的正常运行。

八、结论通过以上的操作顺序，我们可以看出，三工位隔离开关的操作涉及到多个步骤，需要细心和耐心。

只有正确操作，才能保证电路的隔离和人员的安全。

希望本文能帮助读者更好地理解三工位隔离开关的使用方法，并提高工作效率和安全性。
