24kV户外柱上隔离开关技术规范

24kV柱上断路器技术规范目录1 规范性引用文件 ------------------------------------------------------------------- 12 技术参数及要求 ------------------------------------------------------------------- 13 技术特性参数表 ------------------------------------------------------------------- 34 试验 ----------------------------------------------------------------------------- 4 附件：一二次设备连接---------------------------------------------------------------- 824kV柱上断路器技术规范1 规范性引用文件本标准引用了下列标准的有关条文，当这些标准修订后，使用本标准者应引用下列标准最新版本的有关条文。

GB 311.1 高压输变电设备的绝缘配合GB 1984 高压交流断路器GB 1985 高压交流隔离开关和接地开关GB 4208 外壳防护等级GB/T 11022 高压开关设备和控制设备标准的共用技术要求DL/T 402 交流高压断路器订货技术条件DL/T 403 12～40.5kV高压真空断路器订货技术条件DL/T 486 交流高压隔离开关订货技术条件DL/T 593 高压开关设备和控制设备标准的共用技术要求DL/T 615 交流高压断路器参数选用导则Dl/T 884 12kV少维护户外配电开关设备通用技术条件2 技术参数及要求2.1 真空灭弧室的要求2.1.1 真空断路器灭弧室应是高品质的，其出厂真空度应满足1.33×10-3 Pa。

一、柱上隔离开关（1）额定频率：50Hz。

（2）额定电压：12kV。

（3）额定电流：630A。

（4）绝缘水平：见下表。

柱上隔离开关额定绝缘水平kV二、柱上真空断路器（一）技术参数1.主要技术参数（见下表）柱上真空断路器主要技术参数2.技术规范（1）环境条件1）海拔高度：≤3000m。

2）最大风速：30m/s。

3）环境相对湿度：日平均值95%；月平均值90%。

4）地震烈度：8度。

5）污秽等级：3级。

（2）使用条件1）系统电压：10kV；系统最高电压：12kV；系统额定频率：50Hz；系统中性点接地方式：非有效。

2）安装地点：户外。

3）安装方式：柱上垂直。

（3）技术性能要求1）断路器应在规定的各种工作情况下达到开断性能的要求而不发生拒动或误动。

2）噪声：户外不大于55dB。

3）操动机构。

形式：弹簧机构或永磁电动机构；操作方式：手动操作或电动操作。

4）辅助回路。

辅助回路应能长期承载10A电流，温升不超过GB/T 11022—1999《高压开关设备和控制设备标准的共用技术要求》规定值。

辅助触点10对，其中5对动合触点，5对动断触点，并能按需要改换。

采用阻燃端子，留有15%备用端子排。

5）一次端子。

断路器提供连接导线的板式端子，端子受力：水平750N；垂直500N；横向400N。

断路器端子型式和尺寸应满足GB/T 5273—1985《高压器、高压电器和套管的接线端子》标准中有关规定。

6）断路器瓷套的爬电距离不小于31mm/kV（42kV以下）。

7）接地。

每台断路器应装设满足接地热稳定电流要求的接地极板，并配有与接地线连接用的接地螺栓，螺栓的直径不小于12mm。

8）寿命。

机械寿命（连续操作不调整）：10000次；电气寿命：开断100%额定开断短路电流30次。

9）每台断路器配有位置指示器。

合闸为红色；分闸为绿色。

10）所有支架按工程需要要进行热镀锌的防腐处理。

11）有符合国标的铭牌，铭牌用耐腐蚀的材料制成，字样、符号应清晰耐久，铭牌在正常运行时安装位置应明显可见。

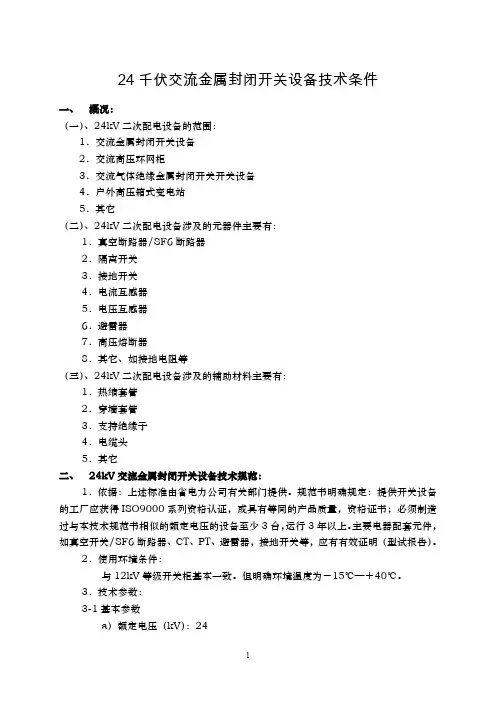

24千伏交流金属封闭开关设备技术条件一、概况：（一）、24kV二次配电设备的范围：1．交流金属封闭开关设备2．交流高压环网柜3．交流气体绝缘金属封闭开关开关设备4．户外高压箱式变电站5．其它（二）、24kV二次配电设备涉及的元器件主要有：1．真空断路器/SF6断路器2．隔离开关3．接地开关4．电流互感器5．电压互感器6．避雷器7．高压熔断器8．其它、如接地电阻等（三）、24kV二次配电设备涉及的辅助材料主要有：1．热缩套管2．穿墙套管3．支持绝缘子4．电缆头5．其它二、24kV交流金属封闭开关设备技术规范：1．依据：上述标准由省电力公司有关部门提供。

规范书明确规定：提供开关设备的工厂应获得ISO9000系列资格认证，或具有等同的产品质量，资格证书；必须制造过与本技术规范书相似的额定电压的设备至少3台，运行3年以上。

主要电器配套元件，如真空开关/SF6断路器、CT、PT、避雷器，接地开关等，应有有效证明（型试报告）。

2．使用环境条件：与12kV等级开关柜基本一致。

但明确环境温度为－15℃—＋40℃。

3．技术参数：3-1基本参数a）额定电压（kV）：24b）额定电流（A）：400、630、800、1250。

c）额定短路开断电流（kA）：12.5、16、20、25。

d）额定短路电流开断次数：真空开关：不少于30 次；开关：不少于20次。

SF6e）额定短时耐受电流（kA）：12.5、16、20、25。

f）额定关合电流和额定峰值耐受电流（kA）：额定短时耐受电流的2.5倍。

i）额定操作电压（V）：直流电压：110，220交流电压：220／380j）绝缘水平（kV）：额定短时工频耐受电压（有效值）：对地、相间、断口：50；隔离断口：60。

额定雷电冲击耐受电压（峰值）：对地、相间、断口：125，隔离断口：145。

4、技术要求4-1 a）金属封闭开关柜可采用铠装式、间隔式和箱式，其绝缘介质可以为空气。

或SF6b）开关柜的结构应保证人员工作的安全，并便于运行、维护、检查、检修和试验。

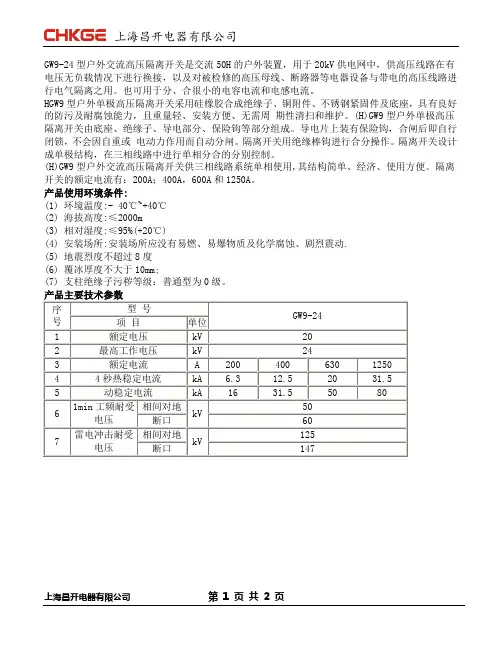

GW9-24型户外交流高压隔离开关是交流50H的户外装置，用于20kV供电网中，供高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。

也可用于分、合很小的电容电流和电感电流。

HGW9型户外单极高压隔离开关采用硅橡胶合成绝缘子、铜附件、不锈钢紧固件及底座，具有良好的防污及耐腐蚀能力，且重量轻、安装方便、无需周期性清扫和维护。

(H)GW9型户外单极高压隔离开关由底座、绝缘子、导电部分、保险钩等部分组成。

导电片上装有保险钩，合闸后即自行闭锁，不会因自重或电动力作用而自动分闸。

隔离开关用绝缘棒钩进行合分操作。

隔离开关设计成单极结构，在三相线路中进行单相分合的分别控制。

(H)GW9型户外交流高压隔离开关供三相线路系统单相使用,其结构简单、经济、使用方便。

隔离开关的额定电流有：200A；400A，600A和1250A。

产品使用环境条件:
(1) 环境温度:- 40℃~+40℃
(2) 海拔高度:≤2000m
(3) 相对湿度:≤95%(+20℃)
(4) 安装场所:安装场所应没有易燃、易爆物质及化学腐蚀、剧烈震动.
(5) 地震烈度不超过8度
(6) 覆冰厚度不大于10mm;
(7) 支柱绝缘子污秽等级：普通型为0级。

安装尺寸外形图制造:上海昌开电器有限公司。

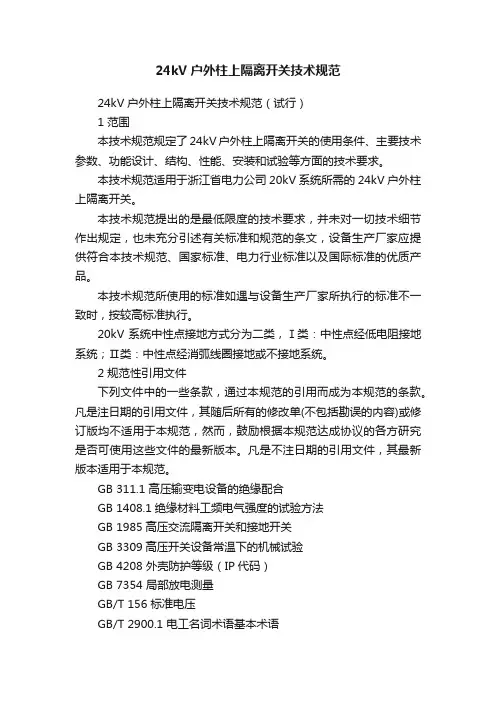

24kV户外柱上隔离开关技术规范24kV户外柱上隔离开关技术规范（试行）1 范围本技术规范规定了24kV户外柱上隔离开关的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。

本技术规范适用于浙江省电力公司20kV系统所需的24kV户外柱上隔离开关。

本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。

本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。

20kV系统中性点接地方式分为二类，Ⅰ类：中性点经低电阻接地系统；Ⅱ类：中性点经消弧线圈接地或不接地系统。

2 规范性引用文件下列文件中的一些条款，通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

GB 311.1 高压输变电设备的绝缘配合GB 1408.1绝缘材料工频电气强度的试验方法GB 1985高压交流隔离开关和接地开关GB 3309高压开关设备常温下的机械试验GB 4208 外壳防护等级（IP代码）GB 7354 局部放电测量GB/T 156 标准电压GB/T 2900.1 电工名词术语基本术语GB/T 2900.20 电工名词术语高压开关术语GB/T 5273 变压器、高压电器和套管的接线端子GB/T 5582 高压电力设备外绝缘污秽等级GB/T 8287 标称电压高于1000V系统用户内和户外支柱绝缘子GB/T 11022 高压开关设备和控制设备标准的共用技术要求DL/T 486 交流高压隔离开关和接地开关订货技术条件DL/T 593 高压开关设备和控制设备标准的共用技术要求Q/GDW-11-125-2008 浙江电网电气设备交接试验规程Q/GDW-11-120-2007 输变电设备状态检修试验规程浙电生(2008)363号浙江电网污区分布图(2007版)执行规定3 术语和定义本标准采用GB/T 2900.20、GB/T 11022和DL/T 593等标准中有关术语和定义。

24千伏交流金属封闭开关设备技术条件一、概况：（一）、24kV二次配电设备的范围：1．交流金属封闭开关设备2．交流高压环网柜3．交流气体绝缘金属封闭开关开关设备4．户外高压箱式变电站5．其它（二）、24kV二次配电设备涉及的元器件主要有：1．真空断路器/SF6断路器2．隔离开关3．接地开关4．电流互感器5．电压互感器6．避雷器7．高压熔断器8．其它、如接地电阻等（三）、24kV二次配电设备涉及的辅助材料主要有：1．热缩套管2．穿墙套管3．支持绝缘子4．电缆头5．其它二、24kV交流金属封闭开关设备技术规范：1．依据：上述标准由省电力公司有关部门提供。

规范书明确规定：提供开关设备的工厂应获得ISO9000系列资格认证，或具有等同的产品质量，资格证书；必须制造过与本技术规范书相似的额定电压的设备至少3台，运行3年以上。

主要电器配套元件，如真空开关/SF6断路器、CT、PT、避雷器，接地开关等，应有有效证明（型试报告）。

2．使用环境条件：与12kV等级开关柜基本一致。

但明确环境温度为－15℃—＋40℃。

3．技术参数：3-1基本参数a）额定电压（kV）：24b）额定电流（A）：400、630、800、1250。

c）额定短路开断电流（kA）：12.5、16、20、25。

d）额定短路电流开断次数：真空开关：不少于30 次；开关：不少于20次。

SF6e）额定短时耐受电流（kA）：12.5、16、20、25。

f）额定关合电流和额定峰值耐受电流（kA）：额定短时耐受电流的2.5倍。

i）额定操作电压（V）：直流电压：110，220交流电压：220／380j）绝缘水平（kV）：额定短时工频耐受电压（有效值）：对地、相间、断口：50；隔离断口：60。

额定雷电冲击耐受电压（峰值）：对地、相间、断口：125，隔离断口：145。

4、技术要求4-1 a）金属封闭开关柜可采用铠装式、间隔式和箱式，其绝缘介质可以为空气。

或SF6b）开关柜的结构应保证人员工作的安全，并便于运行、维护、检查、检修和试验。

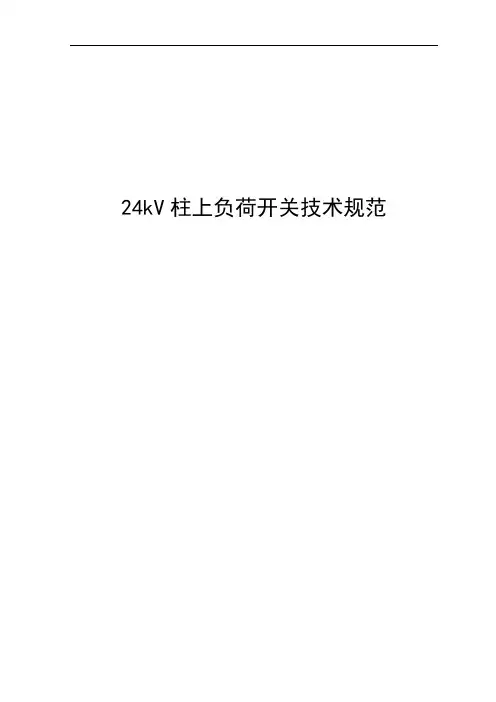

24kV柱上负荷开关技术规范目录1 规范性引用文件 (1)2 技术参数及要求 (1)3 标准技术参数表 (3)4 使用环境条件表 (4)5 试验 (5)24kV柱上负荷开关技术规范1规范性引用文件本标准引用了下列标准的有关条文，当这些标准修订后，使用本标准者应引用下列标准最新版本的有关条文。

GB 311.1 高压输变电设备的绝缘配合GB 3804 3.6kV～40.5kV高压交流负荷开关GB 4208 外壳防护等级GB 16926 交流高压负荷开关-熔断器组合电器GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB/T 16434 高压架空线路和发电厂、变电所环境污秽等级及外绝缘选择标准DL/T 593 高压开关设备和控制设备标准的共用技术要求2技术参数及要求2.1壳体要求2.1.1 壳体应充气、密封，其防护等级不得低于专用技术规范规定的要求。

2.1.2壳体应具备防止锈蚀的有效措施，在10年内不可出现明显可见锈斑。

2.1.3壳体表面不应有可存水的凹坑。

2.1.4壳体内应采取防止凝露的措施，以保证绝缘性能良好。

2.1.5壳体应设置必要的搬运把手，避免拽拉出线套管。

2.1.6供起吊用的吊环位置，应使悬吊中的开关设备保持水平，吊链与任何部件之间不得有摩擦接触，避免在吊装过程中划伤箱体表面喷涂层。

2.1.7壳体接地点的接触面积应满足要求，接地螺钉的直径不得小于12mm，接地点应标有“接地”字样或其他接地符号。

2.1.8壳体上应设置牢固的、可以清楚观察的分、合位置指示器。

2.1.9三相共箱结构的壳体上应设置防止内部电弧故障的泄压装置。

2.1.10 开关的SF6封闭气室应装设能显示内部气压的装置，该装置应能够明确显示设备安全运行的气压范围，应装设SF6气体的减压闭锁装置，应设置充、放气接口装置。

2.1.11 开关的每个SF6封闭气室应有标志，其中包括制造厂厂名及商标、产品型号、制造日期、出厂编号。

Loadbuster Disconnects○R户外柱上隔离开关技术规范书1. 适用范围Loadbuster Disconnects○R户外柱上隔离开关适用于10kV中性点不接地系统。

2. 引用标准GB1985-2004 交流高压隔离开关和接地开关DL /T 486-2000 交流高压隔离开关和接地开关订货技术条件GB 5582-85 《高压电力设备外绝缘污秽等级》IEC 815-86 《关于污染条件的绝缘选择导则》DL /T 486 《交流高压隔离开关订货技术条件》3. 使用环境条件4. 基本技术要求5.结构特点：5.1隔离开关及转动轴和活动支点有长久可靠的防锈防氧化措施，日久不出现锈蚀卡阻现象。

Loadbuster Disconnects○R户外柱上隔离开关：√选用S&C的脂环类环氧树脂材料绝缘子，具有憎水、自洁、抗紫外线，不受气候影响蚀化的性能；√选用银对银触头，接触好，温升低，触头不会因过电流而发热熔化、烧坏或造成凹痕；√选用不同外形结构的动触头和舌状定触头，可防止触头粘结、磨损和擦伤；√选用双层、冷拉、圆边的无氧铜刀片，强度大、精度高，保证在开关合闸时，与定触头可靠接合，无需对位，甚至从侧面合闸也行；√选用结实的热镀锌钢质基座，抗腐蚀。

5.2 便于安装、施工、运行、维护、检查、监视和试验Loadbuster Disconnects○R户外柱上隔离开关采用基座滑动螺栓孔，安装方便；还配有后板，在横担直接安装。

垂直安装、水平朝下安装或45°倾斜安装任意支配，安装方式灵活多样，单相手动操作。

免维护。

5.3 同类产品中额定值且结构相同的组件能互换。

Loadbuster Disconnects○R户外柱上隔离开关相同结构的零部件均能互换。

5.4 配用简单可靠的手动操作机构。

Loadbuster Disconnects○R户外柱上隔离开关用普通钩棒（令克棒）手动操作，刚性连接的大拉环，方便钩棒钩入。

24kV交流金属封闭开关设备技术规范书9494.1 应遵守的标准GB 156 《标准电压》GB 311.1 《高压输变电设备的绝缘配合》GB 3906 《3.6kV～40.5kV交流金属封闭开关设备和控制设备》GB 1408 《固体绝缘材料工频电气强度的试验方法》GB 3309 《高压开关设备常温下的机械试验》GB 7354 《局部放电测量》GB/T 11022 《高压开关设备和控制设备标准的共用技术要求》SD/T 318 《高压开关柜闭锁装置技术条件》DL/T 402 《交流高压断路器订货技术条件》DL/T 486 《交流高压隔离开关和接地开关订货技术条件》DL/T 593 《高压开关设备和控制设备标准的共用技术要求》DL/T 404 《户内交流高压开关柜订货技术条件》DL/T 403 《12～40.5kV高压真空断路器订货技术条件》DL/T 615 《交流高压断路器参数选用导则》4.2 使用环境条件4.2.1 环境温度 -15 ℃～+40 ℃日温差 25 K4.2.2 海拔高度不超过1000m4.2.3 相对湿度：日平均不大于 95%月平均不大于 90%4.2.4抗地震能力：水平加速度 0.2g垂直加速度 0.1g试验时，整台设备应能承受上述加速度同时作用，试验方法采用共振、正弦、拍波试验法，激振 5 次，每次5波，间隔2s，安全系数1.67。

动态试验报告由卖方提出。

4.3 型式及额定参数4.3.1 型式4.3.2 额定电压 24 kV4.3.3 额定频率 50 Hz4.3.4 额定电流a、主母线及主变进线母线桥b、主变柜和分段柜c、其他开关柜d、接地母线≥TMY-40×5 mm×mm4.3.5温升：主回路在额定电流和额定频率下的温升，应遵守GB/T 11022的规定，柜内各组件的温升值不得超过该组件的相应标准的规定，可触及的外壳和盖板的温升不得超过30K。

9504.3.6 额定短路开断电流（有效值）：4.3.7 额定关合电流（峰值）：4.3.8 额定热稳定电流（4s，有效值）：4.3.9 额定动稳定电流（峰值）：4.3.10 开关设备的绝缘水平：a、工频耐压（1min，有效值）相间及对地 50/65 kV隔离断口间 65/79 kVb、雷电冲击耐压（峰值）相间及对地 95/125 kV隔离断口间 115/145 kVc、辅助回路及控制回路工频耐压（1min，有效值） 2000 V注：斜线上下分别为系统中性点经低电阻接地方式、不接地或经消弧线圈接地方式4.3.11 爬电比距（纯瓷绝缘、有机绝缘）≥18 mm/ kV、20 mm/ kV空气净距(相间和相对地) ≥180 mm（不满足时采用复合绝缘）采用绝缘隔板时，高压导体与该绝缘板间应保持不小于50mm的空气间隙。

24千伏交流金属封闭开关设备技术条件一、概况：（一）、24kV二次配电设备的范围：1．交流金属封闭开关设备2．交流高压环网柜3．交流气体绝缘金属封闭开关开关设备4．户外高压箱式变电站5．其它（二）、24kV二次配电设备涉及的元器件主要有：1．真空断路器/SF6断路器2．隔离开关3．接地开关4．电流互感器5．电压互感器6．避雷器7．高压熔断器8．其它、如接地电阻等（三）、24kV二次配电设备涉及的辅助材料主要有：1．热缩套管2．穿墙套管3．支持绝缘子4．电缆头5．其它二、24kV交流金属封闭开关设备技术规范：1．依据：上述标准由省电力公司有关部门提供。

规范书明确规定：提供开关设备的工厂应获得ISO9000系列资格认证，或具有等同的产品质量，资格证书；必须制造过与本技术规范书相似的额定电压的设备至少3台，运行3年以上。

主要电器配套元件，如真空开关/SF6断路器、CT、PT、避雷器，接地开关等，应有有效证明（型试报告）。

2．使用环境条件：与12kV等级开关柜基本一致。

但明确环境温度为－15℃—＋40℃。

3．技术参数：3-1基本参数a）额定电压（kV）：24b）额定电流（A）：400、630、800、1250。

c）额定短路开断电流（kA）：12.5、16、20、25。

d）额定短路电流开断次数：真空开关：不少于30 次；开关：不少于20次。

SF6e）额定短时耐受电流（kA）：12.5、16、20、25。

f）额定关合电流和额定峰值耐受电流（kA）：额定短时耐受电流的2.5倍。

i）额定操作电压（V）：直流电压：110，220交流电压：220／380j）绝缘水平（kV）：额定短时工频耐受电压（有效值）：对地、相间、断口：50；隔离断口：60。

额定雷电冲击耐受电压（峰值）：对地、相间、断口：125，隔离断口：145。

4、技术要求4-1 a）金属封闭开关柜可采用铠装式、间隔式和箱式，其绝缘介质可以为空气。

或SF6b）开关柜的结构应保证人员工作的安全，并便于运行、维护、检查、检修和试验。

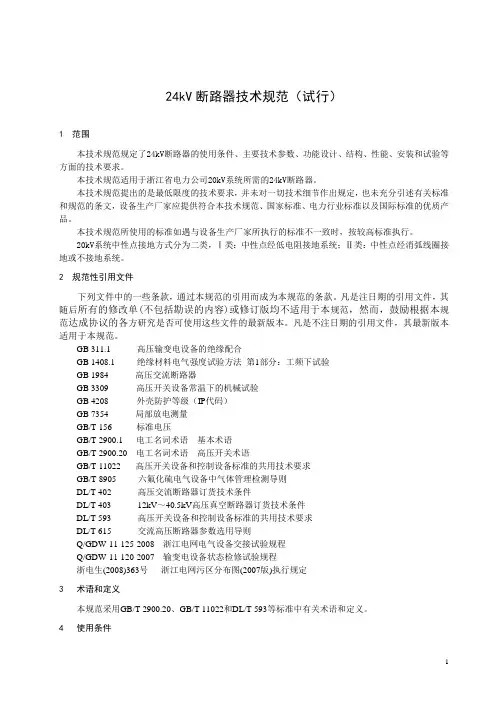

24kV断路器技术规范（试行）1 范围本技术规范规定了24kV断路器的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。

本技术规范适用于浙江省电力公司20kV系统所需的24kV断路器。

本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。

本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。

20kV系统中性点接地方式分为二类，Ⅰ类：中性点经低电阻接地系统；Ⅱ类：中性点经消弧线圈接地或不接地系统。

2 规范性引用文件下列文件中的一些条款，通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

GB 311.1 高压输变电设备的绝缘配合GB 1408.1 绝缘材料电气强度试验方法第1部分：工频下试验GB 1984 高压交流断路器GB 3309 高压开关设备常温下的机械试验GB 4208 外壳防护等级（IP代码）GB 7354 局部放电测量GB/T 156 标准电压GB/T 2900.1 电工名词术语基本术语GB/T 2900.20 电工名词术语高压开关术语GB/T 11022高压开关设备和控制设备标准的共用技术要求GB/T 8905 六氟化硫电气设备中气体管理检测导则DL/T 402 高压交流断路器订货技术条件DL/T 403 12kV～40.5kV高压真空断路器订货技术条件DL/T 593 高压开关设备和控制设备标准的共用技术要求DL/T 615 交流高压断路器参数选用导则Q/GDW-11-125-2008 浙江电网电气设备交接试验规程Q/GDW-11-120-2007 输变电设备状态检修试验规程浙电生(2008)363号浙江电网污区分布图(2007版)执行规定3 术语和定义本规范采用GB/T 2900.20、GB/T 11022和DL/T 593等标准中有关术语和定义。

高压隔离开关执行标准高压隔离开关是一种用于将高压电源系统与负载系统进行隔离的重要设备，其执行标准对于确保设备的安全可靠运行至关重要。

本文将重点介绍高压隔离开关的执行标准，以便广大用户和相关从业人员更加深入地了解和掌握相关知识。

首先，高压隔离开关的执行标准主要包括国家标准和行业标准两个方面。

国家标准是指由国家相关部门颁布的，具有强制性的标准规范，对于高压隔离开关的设计、制造、安装、运行和维护等方面有明确的要求。

而行业标准则是由行业协会或者专业组织制定的，对于特定行业内的高压隔离开关使用和管理提供了具体的规范和指导。

其次，高压隔离开关的执行标准主要涉及以下几个方面，设备设计和制造标准、安装和调试标准、运行和维护标准以及设备检测和评定标准。

在设备设计和制造标准方面，需要符合国家相关的机械、电气和安全标准，确保设备的结构合理、材料优质、制造工艺先进，并且具有良好的电气性能和安全可靠性。

在安装和调试标准方面，需要按照相关规范和要求进行设备的安装、接线和调试工作，确保设备与电气系统的连接正确、可靠，并且各项参数符合要求。

在运行和维护标准方面，需要严格按照设备说明书和相关规程进行设备的操作、维护和保养工作，确保设备在运行过程中安全可靠。

在设备检测和评定标准方面，需要定期对设备进行检测和评定，发现问题及时处理，确保设备的性能和安全状态。

最后，高压隔离开关的执行标准对于保障设备的安全运行、延长设备的使用寿命、提高设备的运行效率和降低设备的维护成本具有重要意义。

因此，用户和相关从业人员在使用和管理高压隔离开关时，务必严格遵守执行标准的要求，做好设备的日常维护保养工作，确保设备的安全可靠运行。

综上所述，高压隔离开关的执行标准是保障设备安全可靠运行的重要保障，用户和相关从业人员应当深入了解和掌握相关标准要求，严格按照标准执行，确保设备的安全运行，为电力系统的安全稳定运行做出应有的贡献。

（2009年版）国家电网公司物资采购标准（交流断路器卷柱上断路器册）12kV～24kV户外柱上断路器通用技术规范（编号：-0000-00）国家电网公司二〇〇九年十二月- 1 -本规范对应的专用技术规范目录212kV～24kV柱上断路器采购标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。

2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表7项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。

经标书审查会同意后，对专用部分的修改形成项目单位技术差异表，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“表9 技术偏差表”外，必要时应提供相应试验报告。

目录1 总则.......................................................... 错误！未定义书签。

1.1一般规定.................................................. 错误！未定义书签。

1.2投标人应提供的资格文件.................................... 错误！未定义书签。

（2009年版）国家电网公司物资采购标准（交流断路器卷柱上断路器册）12kV～24kV户外柱上断路器通用技术规范（编号：-0000-00）国家电网公司二〇〇九年十二月- 1 -本规范对应的专用技术规范目录212kV～24kV柱上断路器采购标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。

2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表7项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。

经标书审查会同意后，对专用部分的修改形成项目单位技术差异表，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“表9 技术偏差表”外，必要时应提供相应试验报告。

目录1 总则.......................................................... 错误！未定义书签。

1.1一般规定.................................................. 错误！未定义书签。

1.2投标人应提供的资格文件.................................... 错误！未定义书签。

10kV柱上断路器及负荷开关技术规范书（通用部分）1 总则1.1 本技术规范书的使用范围，仅限于河南省电力公司配网10kV柱上断路器及负荷开关的订货招标。

1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合国家有关最新工业标准的优质产品，并符合本技术规范书。

1.3 如卖方未以书面形式对本技术规范书的条文明确提出异议，则卖方提供的产品应完全满足本技术规范书的要求。

1.4 在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买、卖双方共同商定。

1.5 本技术规范书所使用的标准如遇与卖方所执行的标准发生矛盾时，按其中要求较高标准执行。

1.6 本技术规范书的条款为订货合同的附件，与合同正文具有同等效力。

2 设备规范2.1 设备名称：10kV (真空/SF6)（断路器/负荷开关）2.2 设备参数额定电流1250/630A额定短路开断电流20KA额定短路关合电流50KA额定短路持续时间4S3 使用环境条件安装于户外3.1 海拔高度1000m3.2 最高温度+40℃3.3 最低温度-15℃3.4 最大日温差25℃3.5 最大风速30m/s3.6 复冰厚度10mm3.7 日照强度0.1W/cm23.8 污秽等级要求泄漏比距不小于31mm/kV，按最高工作电压计算。

3.9 地震强度地震裂度8度水平加速度0.5g垂直加速度0.25g安全系数 1.674 监造双方应相互支持，卖方充分尊重监造代表提出的意见。

5 质量保证及试验5.1 设备制造应遵守的规范和标准5.1.1 GB1984《交流高压断路器》5.1.2 DL/T402-91《交流高压断路器订货技术条件》5.1.3 GB311.1-311.6《高压输变电设备的绝缘配合高压试验技术》5.1.4 GB2706《交流高压电器动、热稳定试验方法》5.1.5 GB763《交流高压电器在长期工作时的发热》5.1.6 GB3309《高压开关设备常温下的机械试验》5.1.7 GB2955《电工产品人工日照试验方法》5.1.8 GB772《高压电瓷元件技术条件》5.1.9 GB191《包装贮运标志》5.1.10 GB11022《高压开关设备通用技术条件》5.1.11 IEC56-4《高压交流断路器》5.1.12 GB11023《高压开关六氟化硫气体密封试验导则》5.1.13 DL/T 593-1996《高压开关设备的共用订货技术导则》5.2 设备性能保证卖方提供的设备应符合上述设备规范和技术要求。

柱上隔离开关1范围本技术规范规定了24kV户外柱.上隔离开关的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。

本技术规范适用于浙江省电力公司20kV系统所需的24kV户外柱上隔离开关。

本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。

本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。

20kV系统中性点接地方式分为二类，I 类:中性点经低电阻接地系统; II类: 中性点经消弧线圈接地或不接地系统。

2规范性引用文件下列文件中的一些条款，通过本规范的引用而成为本条款但是因此，鼓励已根据本标准达成协议的缔约方考虑使用最新版本的标准文件所有未注明日期的参考文件，最新版本适用于该标准。

GB-311.1高压传输设备测试绝缘材料电阻的方法高压交流绝缘开关和接地开关高压开关装置环境温度下的机械试验壳牌保护级别部分放电量测量GB/T/156标准电压GB/T 2900.1基本术语GB/T 2900.20电工术语高压开关条件用于变压器、高压件和套筒的连接端子高压电气设备的外部绝缘GB/T-8287额定电压大于10万伏内外柱绝缘体GB/T 11022高压开关和控制设备。

高压绝缘开关和接地开关控制技术DL/T-593高压开关设备和控制设备的共同技术要求Q/GDW-11-125-2008浙江电网设备开关测试规范Q/GDW-11-120-2007使用条件4.1外部设备4.1.1最大环境温度为40C，平均气温为24H，不超过35℃；环境空气为最低-25C、-35C、-45C。

4.1.2高度：1000米4.1.3日照明强度：0.1w/cm2（“风速：0.5m/s.”）4.1.4.l'外部绝缘体在电力报告距离上斜坡：（1）C类及以下污染物区域≥25mm/kv（）d和≥30mm/kv4.1.5（1）级不超过lmm的冰厚，10级不超过10毫米，20级不超过20毫米。

隔离开关技术规范书内蒙古华电街基风电项目一期工程220kV升压站220kV隔离开关技术条件买方：内蒙古华电街基风电有限公司设计：张家口先行电力设计有限公司2009年06月28日目录1供货范围 (1)2项目概况 (1)3总的要求 (2)4项目环境 (3)5通用要求 (4)6技术要求 (7)7图纸及资料 (10)8技术服务、设计联络、工厂检验和监造 (12)9试验 (13)10质量保证和管理 (13)11附录 (16)1供货范围2项目概况2.1 项目名称：华电新能源开鲁小街基49.5MW风电项目2.2 项目单位：华电新能源发展有限公司2.3 工程规模：本期220kV电气终期主接线单母线接线，220kV出线（ 1 ）回。

变压器 1 ×50 MV A。

2.5 交通、运输：铁路，公路。

2.4 工程地址：内蒙通辽开鲁小街基风电场区220kV升压站。

35kV终期主接线为单母线分段，最终出线（6回），本期主接线单母线分段接线，出线（ 3 ）回。

3总的要求3.1投标须知3.1.1投标人或供货厂必须有权威机构颁发的ISO-9000系列的认证证书或等同的质量保证体系认证证书。

投标人或供货厂（包括分包厂）应设计、制造和提供过同类设备，且使用条件应与本工程相类似，或较规定的条件更严格，至少有 3 台套 2 年以上的商业运行经验。

3.1.2投标人应仔细阅读招标文件。

投标人提供的设备的技术规范应与本规范书中提出的要求相一致，投标人也可以推荐满足本规范书要求的类似定型产品，但必须提出详细的技术偏差。

3.1.3本规范书提出了对户外交流高压隔离开关和接地开关本体及其附属设备的技术要求。

主要包括设备的使用条件、主要技术参数、结构、性能、试验及所需技术资料等方面的内容。

3.1.4本招标书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，投标方应按有关标准提供符合IEC标准、国标、行标和本规范书的优质产品。
