隔离开关隔离开关又称闸刀开关，是变电站重要的一次设备。

操作频繁，结构相对简单，无特殊灭弧装置，无灭弧能力。

闭锁电路可避免恶性误操作事故的发生。

信号电路将信号传输到监控后台，及时发现缺陷_ 隔离开关的主要功能：1隔离电源2改变操作模式三。

分合闸小电容电流和电感电流_隔离开关品牌建议民荣电气股份有限公司隔离开关主要部件：1。

支撑底座2。

导电部分3。

绝缘体4。

传动机构5。

控制机构隔离开关控制电路在道岔机械联锁和电气闭锁的“五防”中，与隔离开关有关的误操作有三种：隔离开关的一般闭锁逻辑为：带负荷合闸、带电合闸、带接地开关合闸1对于双母线连接，只有当母联断路器及其两侧隔离开关闭合时，母线才可反转；2除倒母线外，断路器间隔内的隔离开关应在断路器分闸后分闸和合闸；三。

合上隔离开关时，应将隔离开关两侧的接地开关分开，拆除接地线，包括断路器、主变压器、接地变压器、站用变压器、电缆等连接的接地开关和接地线；4旁路断路器间隔的旁路隔离开关必须与旁路断路器分开，只有当旁路母线接地开关分离时才能闭合；5非旁路断路器间隔的旁路隔离开关必须在旁路断路器处分开，旁路母线上的所有接地开关分开，间隔线路侧的接地开关（主变每侧的接地开关）分开时可以闭合。

目前使用的技术措施和装置包括：1变电站自动化系统五防子系统；2微机防误闭锁装置；三。

电气锁闭；4电磁锁定；5机械联锁；6机械程序锁定。

目前用于隔离开关操作的技术措施和装置有：1；2微机防误闭锁装置；电气锁定3；4电磁锁定；5机械联锁；6机械程序锁定。

隔离开关隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。

一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

隔离开关控制接线与相应断路器闭锁，可有效地防止带负荷拉、合隔离开关。

但是在操作母线侧隔离开关与线路侧隔离开关中，由于人为原因，有可能引起操作顺序颠倒，这是开关、刀闸操作原则所不允许的，也是电力系统中造成事故的原因之一。

为防止隔离开关操作顺序颠倒，对没采用程序锁防误的厂、站，将其原有隔离开关控制接线加以改进，可防止误操作，减少不必要的事故发生。

1、隔离开关控制闭锁回路改进原理在隔离开关控制、闭锁回路中串入隔离开关辅助触点，即母线侧隔离开关控制闭锁回路中串入线路侧隔离开关常闭辅助触点，线路侧隔离开关控制回路串入母线侧隔离开关常开辅助触点。

2、采用电磁锁防误的隔离开关闭锁接线。

此种接线能够有效防止带负荷拉、合隔离开关，但有可能引起隔离开关操作顺序颠倒。

停电操作：拉开断路器后，只能先拉开线路侧隔离刀闸，才能拉开母线侧隔离刀闸。

送电操作：断路器在断开位置，只能先合母线侧隔离刀闸，才能合线路侧隔离刀闸。

此种接线不仅防止带负荷拉、合隔离开关，而且能防止违反开关、刀闸操作原则的违规操作。

3、改进接线的优点(1)此种改进接线不仅保留了原有隔离开关控制接线的优点，最主要的是能有效防止违反开关、刀闸操作原则的违规操作，减少不必要的事故发生。

(2)此种改进接线简单、可靠，投资也较少。

适用于采用电磁锁防误的接线及气动操作、电动操作、电动液压操作的隔离开关的控制接线。

柱上隔离开关随着科学技术的进步，经济社会的快速发展，人民生活水平的显著提高，与电力工业的发展密切相关。

只有安全、稳定、可靠的电力供应，才能保证社会稳定和经济发展。

因此，要使电网履行其应有的社会责任，就必须确保电网自身的安全。

但是，电网设备和线路接线比较复杂，随着设备的长期使用和各种外界因素的影响，总需要对各种设备和线路进行停电检修。

为防止检修过程中发生人员伤亡、设备损坏和电网事故，必须采取各种安全防护措施，并采用具有“五防”功能的闭锁装置，防止误操作。

针对隔离开关和接地隔离开关电气闭锁回路不完善导致机械闭锁装置损坏的问题，采用在三相隔离开关和接地隔离开关操作机构回路中安装电气闭锁回路的方法，防止机械闭锁装置的损坏。

分析了各种防误闭锁装置的优缺点，探讨了它们的使用和管理方法。

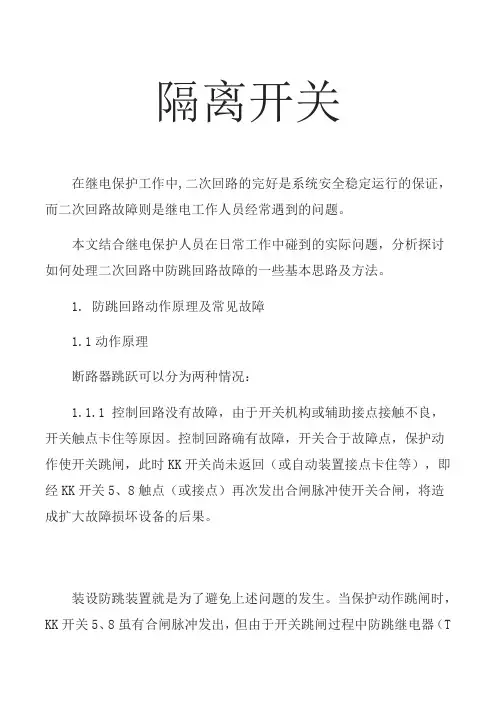

针对电磁式防跳器的缺点，设计了一种静态防跳器。

分析了造成电网事故的主要原因，论述了隔离开关对工作人员的必要要求、专业技术水平和优化操作措施。

对变电站电气设备的防误闭锁进行了探讨和分析，针对不同的装置结构采取了不同的闭锁方式。

他们有的提出了新的防误闭锁方法，有的对现有的防误闭锁方法进行了分析研究，如机械闭锁、程序闭锁、电气闭锁和微机防误闭锁等。

但由于分线箱（环网柜）等电站设备经常将进线电缆通过柱形隔离开关引至分线箱（环网柜）等电站设备，考虑不周。

这种设备在停电检修时需要有明显的断点。

但作为电源侧的柱形隔离开关与电站设备的进线开关之间没有“五防”闭锁连接，不能用电检法来防止作为出线侧隔离刀的隔离开关有载拉合。

因此，在停电切换操作过程中，有可能发生带负荷拉合隔离开关的事故因此，为了防止此类事故的发生，而现有的闭锁方式不能解决此类问题，研制了一种适用于杆式隔离开关和厂用进线断路器的新型闭锁装置。

根据装置的功能特点，可有效避免误拉、误合隔离开关。

试验结果表明，该闭锁装置能消除配电网中极性隔离开关和进线断路器带负荷分合隔离开关的隐患，有效降低了工作风险，降低了事故率，提高了工作效率和社会稳定。

隔离开关隔离开关主要用于隔离电路。

分段状态下有明显的断口，导电系统在合闸状态下能通过正常工作电流和故障短路电流。

隔离开关无灭弧装置，既能切断负载电流，又能切断短路电流。

但是，隔离开关必须是动态和稳定的。

隔离开关的主要功能如下：（1）设备检修时，用隔离开关将带电部分和非带电部分隔离，造成明显的断开点。

逆向维修设备的力系是隔离的，以确保人员和设备的安全。

（2）隔离开关与断路器配合切换操作，改变操作方式。

（3）用于切断小电流回路和旁路（回路）电流。

（4）隔离开关用于闭合500kV小电流回路的旁路（回路）电流。

但必须在计算满足隔离开关条件和有关调度规定后才能进行。

隔离开关牌子推荐民熔电气1.1结构形式1.1.1隔离开关的分类M0级隔离开关：机械寿命1000个工作循环，适用于输配电系统，满足一般要求。

M1级隔离开关：具有3000-5000个操作循环，以延长隔离开关的机械寿命。

主要用于隔离开关与同级断路器联动操作的场合。

M2级隔离开关：机械寿命10000个操作循环，主要用于隔离开关与同级断路器联动操作的场合。

隔离开关分类见表1.1表1.1隔离开关分类户内隔离开关:通常是35kV及以下的电压等级,GN系列为主要代表。

如图1.1所示。

图1.1户内隔离开关结构(GN2-10)户外型隔离开关是以35kV及以上电压等级，三相可实现单极独立安装,单相或三相同步操作形式。

按其绝缘支柱的不同可分为单柱式、双柱式和三柱式。

如图1 .2所示。

图1.2户外隔离开关结构1.1.2隔离开关的结构隔离开关都是有开端元件、支持绝缘件、传动元件、基座及操作机构五个基本部分组成，其方框图如图1.3所示，示意图如图1.4。

图1.3隔离开关组成方框图。

隔离开关1定义：在分闸位置，触头之间有绝缘距离和明显的断开痕迹，在闭合位置能承受正常负荷回路条件下的电流和非正常条件下（如短路）在规定时间内的电流。

注：当回路电流“很小”时，或当隔离开关每极的两个端子之间的电压在合分前后没有明显变化时，隔离开关具有闭合和断开电路的能力。

（GB/T 2900 20-2004）2。

分类：根据电压等级：低压隔离开关和高压隔离开关按操作循环次数分为M0级隔离开关、M1级隔离开关和M2级隔离开关：单列隔离开关，双柱隔离开关和三柱隔离开关根据安装位置：室内隔离开关和室外隔离开关。

三。

部件a：导电部分：由静触头和动触头组成。

所述静触头由两个铜片绕其旋转时所述的静触头片组成；所述静触头片可绕其旋转。

4两块铜板之间有一个夹紧弹簧，用来调节动、静触头之间的接触压力。

同时，当两块铜板在同一方向交叉电流时，会产生相互吸引的电动势，从而增加接触压力，提高运行可靠性。

触头杆两端装有镀锌钢板，称为磁锁，保证了磁锁在流过短路故障电流时，磁化后的相互吸引，增强了触头的接触压力，提高了隔离开关的动、热稳定性。

b：绝缘部分：两套支撑动、静触头的瓷瓶，以及瓷绝缘棒形绝缘子。

它的作用是将运动触点与传动部分隔离。

c：传动部分：主轴、曲柄臂、杆式绝缘子等。

d：底座：由钢架组成。

支撑动静触头的瓷瓶和传动轴固定在底座上。

底座用于接地。

4本型号及说明书中所述的高压隔离开关一般是指额定电压1kv及以上的高压隔离开关。

本机组使用的隔离开关一般为gw13和gn19系列。

常用的室内隔离开关有gn19-12/400、gn19-35/630、gn19-40.5/630、gn19-10/400、gn19-20/400、gn19-10/630、gn19-20/630；室外常用的隔离开关有gw13-72.5/630、gw13-72.5/1250、gw13-126/630、gw12-126/1250各技术参数的含义：第一：G为隔离开关；第二为设备安装地点；第三为设计序号，19系列、13系列；第四为工作电压等级，以kV为单位；第五为额定电流，以a为单位。

隔离开关类型按其安装方式的不同可分为户外隔离开关与户内高压隔离开关。

户外隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的隔离开关。

按其绝缘支柱结构的不同可分为单柱式隔离开关（singlecolumn disconnector)、双柱式隔离开关（doublecolumn disconnector)、三柱式隔离开关（threecolumn disconnector)。

其中单柱式隔离开关在架空母线下面直接将垂直空间用作断口的电气绝缘，因此，具有的明显优点，就是节约占地面积，减少引接导线，同时分合闸状态特别清晰。

在超高压输电情况下，变电所采用单柱式隔离开关后，节约占地面积的效果更为显著。

按电压等级的不同低压隔离开关电气设备进行维修时，需要切断电源，使维修局部与带电局部脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。

刀开关即作为隔离电源的开关电器。

隔离电源的刀开关亦称作隔离开关。

隔离用刀开关一般属于无载通断电器，只能接通或分断“可忽略的电流”（指带电压的母线、短电缆的电容电流或电压互感器的电流）。

也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时，可在非故障条件下接通或分断电气设备或成套设备中的一局部。

用做隔离电源的刀开关必须满足隔离功能，即开关断口明显，并且断口距离合格。

刀开关和熔断器串联组合成一个单元，称为刀开关熔断器组合电器；刀开关的可动局部（动触头）由带熔断体的载熔件组成时，称为熔断器式刀开关。

刀开关熔断器组合并增装了辅助元件如操作杠杆、弹簧及弧刀等可组合为负荷开关。

负荷开关具有在非故障条件下，接通或分断负荷电流的能力和一定的短路保护功能。

高压隔离开关GN系列户内高压隔离开关高压断路器GW系列户外高压隔离开关隔离开关推荐：民熔GW92常见高压隔离开关型号CR 中心断口隔离开关（26kV~252kV）DR 双面隔离开关（72.5kV~363kV）KR 双柱水平伸缩式隔离开关（26kV~550kV）PR 单柱双臂垂直伸缩式隔离开关（26kV to 500kV）SR 水平旋转单侧断口式隔离开关（40.5kV）VR V型中心断口隔离开关（26kV）YR 单柱单臂垂直伸缩式隔离开关（26kV~550kV）应用配置选型隔离开关的选择隔离开关配置在主接线上，保证了线路及设备检修时形成明显的断口与带电局部隔离，由于隔离开关没有灭弧装置及开断能力低，所以操作隔离开关时，必须遵守倒闸操作顺序，即送电时，首先合上母线侧隔离开关，其次合上线路侧隔离开关，最后合上断路器，停电则与上述相反。

隔离开关隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

隔离开关在分闸位置时，触头间的绝缘距离符合规定要求，并有明显的分断痕迹；在合闸位置时，能在规定的时间内承受正常回路条件下的电流和非正常情况下（如短路）的电流。

隔离开关牌子推荐：民熔电气一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

词条介绍了隔离开关的功能、特点、类型、应用、防误改进、维护、常见问题等。

功能1、分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

隔离开关2、根据运行需要，换接线路。

3、可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

4、根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。

隔离开关在低压设备中主要适用于民宅、建筑等低压终端配电系统。

主要功能：不带负荷分断和接通线路。

1.用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。

2.隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。

3.用以接通或断开小电流电路。

一般在断路器前后二面各安装一组隔离开关，目的均是要将断路器与电源隔离，形成明显断开点；因为原来的断路器采用的是油断路器，油断路器需要经常检修，故二侧就要有明显断开点，以利于检修；一般情况下，出线柜是从上面母线通过开关柜向下供电，在断路器前面需要一组隔离开关是要与电源隔离，但有时，断路器的后面也有来电的可能，如通过其它环路的反送，电容器等装置的反送，故断路器的后面也需要一组隔离开关。

隔离开关隔离开关主要用于高压配电装置中断电部分和带电部分的可靠隔离，以保证检修工作的安全。

隔离开关的所有触点都暴露在空气中，并有明显的断开点。

断路器不能断开或断开电流。

否则，在高压作用下，断点会产生很强的电弧，很难自行熄灭，甚至引起闪络（相间短路），烧毁设备，危及人身安全，操作时，隔离开关的正确操作顺序如下：1首先，操作隔离开关时，首先检查相应回路的断路器是否处于分闸位置，以防止隔离开关带负荷拉合。

2当线路停止送电时，必须依次拉合隔离开关。

停电运行时，必须先拉断路器，再拉线路侧隔离开关，再拉母线侧隔离开关。

送电运行顺序与停电运行顺序相反。

这是因为一旦发生误操作，可以按上述顺序缩小事故范围，避免事故人为地扩大到母线。

三。

操作过程中，如发现隔离开关绝缘子、传动杆严重损坏等严重缺陷，不得进行操作。

4隔离开关操作过程中，值班人员应在现场逐一检查分闸位置、同期情况、接触深度等项目，确保隔离开关动作正确、位置正确。

5隔离开关应在主控制室操作。

当遥控电气操作失败时，可在现场进行手动或电动操作，但必须得到站长或技术负责人的许可，并在现场监督的情况下进行。

6隔离开关、接地闸刀开关和断路器之间设有电气、电磁和机械闭锁装置，以防误操作。

开关操作必须按顺序进行。

当闭锁装置失灵或隔离开关、接地开关不能正常动作时，必须严格按照闭锁要求检查相应断路器和闸刀的位置状态。

只有在检查正确后，才能释放锁止装置进行操作。

隔离开关1的工作原理。

室内隔离开关有单极式和三级式。

一般为隔离开关式结构，常用线接触接触接触。

它由导电部分、支承绝缘子、操作绝缘子（或拉杆绝缘子）和底座组成。

2隔离开关工作原理（1）开合动作要果断、迅速。

操作结束时，注意不要用力过大，目测动触头位置是否符合要求。

（2）用绝缘棒操作单极隔离开关时，应先合相两侧，再合中间相。

打开时，顺序相反。

（3）无论合闸或分闸操作，均应无负荷（负荷在隔离开关允许操作范围内的除外）。

（4）当负荷误分或合上隔离开关时，不应在误合开关后立即分闸，也不应在开关分闸后立即合上（开关刚分闸时发现火花的情况除外）。

隔离开关举例: GW4-12D/630、 GN10-35G/1000①字母G-代表隔离开关。

②字母代表安装地点。

N-户内，W-户外。

?数字，为设计序号，代表不同的系列。

④数字，代表额定电压(kV)。

⑤字母，代表补充特性，T-统-设计，G-改进型，D-带接地刀闸，C-穿墙式。

⑥数字，代表额定电流(A)型号：HGW10-12/630A隔离开关牌子推荐民熔电气2、隔离开关基本要求分开后应具有明显的断开点，易于鉴别设备否与电网隔开。

断开点之间应有足够的绝缘距离，以保证在电压及相间闪络的情况下，不致引起击穿而J及工作人员的安全。

有足够的动热稳定、机械强度、绝缘强度。

分、合闸时的同期要好，要有最佳的分合闸度，以尽可能降低操作过电压。

应结构简单动作可靠。

带有接地刀闸的隔离开关必须装设联锁机构，以保证隔离开关的正确操作。

3、技术参数额定电压:指隔离开关长时间运行能承受的正常工作电压。

(决定了绝缘水平、尺寸)额定电流:指隔离开关的触头结构和导电部分在规定环境温度下允许通过的长期工作电流，其相应的发热温度不会超过国家标准。

(决定了截面，结构)动稳定电流:指隔离开关在闭合位置时，所能通过的最大短路电流。

亦称额定峰值耐受电流，它表明隔离开关在冲击短路电流作用下，承受电动力的能力。

这个值的大小由导电及绝缘等部分的机械强度所决定。

隔离开关的初步认识（典藏），变电站资深电工都有收藏，民熔热稳定电流:指隔离开关在规定时间内，允许通过的最大电流，它表示隔离开关承受短路电流热效应的能力。

以短路电流的有效值表示。

隔离开关的铭牌规定一一定时间(1、2、4秒)的热稳定电流。

1.清扫瓷件表面的尘土，检查瓷件表面是否掉釉、破损，有无裂纹和闪络痕迹，绝缘子的铁、瓷结合部位是否牢固。

若破损严重，应进行更换；2.用汽油擦净刀片、触点或触指上的油污，检查接触表面是否清洁，有无机械损伤、氧化和过热痕迹及扭曲、变形等现象；3.检查触点或刀片上的附件是否齐全，有无损坏；4.检查连接隔离开关和母线、断路器的引线是否牢固，有无过热现象；5.检查软连接部件有无折损、断股等现象；6.检查并清扫操作机构和传动部分，并加入适量的润滑油脂；7.检查传动部分与带电部分的距离是否符合要求；定位器和制动装置是否牢固，动作是否正确；8.检查隔离开关的底座是否良好，接地是否可靠。

隔离开关
1用途和结构
1绝缘电压在没有电的电路中，用隔离开关通过产生明显的裂缝来断开电路，将电源与带电部分断开，从而构成一个明显的气封间隙，以保证人员和设备的安全。

2当小电流被断口分离时，分离器能将光弧延长，使光弧在空气中自然自由隔离开关。

隔离开关可用于以下操作：
A、无接地报警时，打开或关闭电压互感器；B.无闪络时，打开或关闭闪蒸保护开关；C.在零负荷模式下接通或断开零负荷母线和低压电抗器；D.接通或断开空载变压器，其中励磁电流2A不超过；容量。

用不超过5A的电流连接或断开零负载线路；F.连接或断开变压器中性点的地线。

如果中性点有消弧线圈，则只有在系统没有故障的情况下才能进行，例如接通或
切断小的环流。

电路改变了主电路的工作模式rsystems公司分离开关通常用来配合电源开关完成操作，如页面总线生成
1导电部件
导杆（或导杆）主要安装在导杆上的导杆（或导杆）上，导杆主要安装在导杆上，导杆安装在导杆上，以及用于连接总线或设备的终端。

闸刀开关通常由两个或多个平行的铜板或铜管组成。

铜板的厚度和数量由隔离开关的额定电流决定，对于电压等级较高的分离器，由于离地距离较大，为了方便母线和电气设备的维护，分离器还设有接地测量开关，以代替接地线，在它们之间应安装一个机械锁定装置，以确保操作顺序的正确性。

动触:头采用钳夹式结构夹紧静触头导线杆，夹紧力由导电管内的夹进弹簧来保证。

采用顶压脱扣装置来保障隔离开关的可靠合闸，。
