真空的绝缘性能

高压真空接触器的技术要求高压接触器是一种高压控制电器，在电力系统中对高压电动机、电力变压器、电容器等电气设备的远距离控制和频繁操作。

高压真空接触器由于具备寿命长、操作频繁、体积小、重量轻、不爆炸、不污染、价格低、检修方便和良好的开断性能等一系列优点而被广泛应用。

1设备的技术参数国内当前生产的高压真空接触器的技术参数规定了高压真空接触器的正常使用条件，同时考虑了异常情况下的极端使用条件。

在满足使用条件的前提下，应尽可能地做好小型化、轻量化；努力提高设备自身功能，加大设备自身智能化高科技水平的力度，以满足电网调度自动化，实施变电所无人值班的需要。

2触头机械特性的调整(1)触头的开距主要是决定于绝缘配合参数、开断参数、触头材料和灭弧室的设计。

在应用中不是触头开距越大越好，而是尽可能地将触头开距调整至下限值，以利于降低操作功耗，提高寿命。

(2)触头超行程的确定是同触头材料性能、开断关合电流、电寿命参数、触头压力、动热稳定参数等因素有关，在实际应用中触头超行程不宜选取太大，一般应为触头开距的15%～4 0%，通常都是在2mm左右。

(3)触头压力的确定是与触头的结构、材料的性能、接触情况和开断关合电流、电寿命参数、动热稳定参数以及机械性能要求等有关。

为了保证在触头之间电动斥力的作用下，触头不打开，不发生熔焊，触头的压力应调整大于触头之间的电动斥力，以及电回路其它原因所产生电动斥力的影响。

(4)合、分闸速度是影响高压真空接触器开断关合能力和寿命的关键所在，其选取至关重要。

在高压真空接触器能够满足其技术性能的前提下，合、分闸速度应尽可能的调整小点，这样对提高真空接触器的寿命(特别是机械寿命)、降低功耗等是绝对有益的。

3高压真空接触器的绝缘水平根据GB14808及IEC470标准的规定，真空灭弧室断口只进行了两倍相电压的工频绝缘试验，并未进行冲击缘缘试验。

这样的绝缘水平，很难令使用部门满意，因为多数真空接触器使用场合都是架空进线，且与高压断路器并用。

真空绝缘开关合下的拉弧现象真空绝缘开关，作为电力系统中重要的电气设备，被广泛应用于电力输配电、工业生产和低压电器等领域。

在正常使用过程中，真空绝缘开关合下的拉弧现象是一个重要的研究课题。

一、真空绝缘开关合下的拉弧现象定义和原因拉弧现象是指在真空绝缘开关在合闸时，由于电气联系没有完全完成，电流仍在流动，从而产生的快速运动的电弧。

拉弧现象的主要原因可以从以下几个方面解释：1. 真空环境的限制：虽然真空绝缘开关具有优良的绝缘性能，但在合闸瞬间，由于真空环境中分子的移动速度有限，无法及时填补电气接点之间的空隙，导致电流仍然在流动，形成拉弧现象。

2. 电气接点的机械动作：真空绝缘开关合闸时，电气接点会经历机械运动，特别是高压大电流情况下机械动作会更加明显，这可能导致电气接点之间的间隙不均匀，无法完全闭合，从而产生拉弧现象。

3. 电流过大：在大电流情况下，即使真空绝缘开关的分子速度能够及时填补间隙，由于电流过大，电弧迅速形成，也会导致拉弧现象的出现。

二、拉弧现象的影响和应对措施拉弧现象的出现会对真空绝缘开关的正常工作产生一定的影响：1. 温度升高：电弧的存在会导致接点和周围环境的温度升高，影响设备的绝缘性能和稳定性。

2. 电弧冲击：电弧的运动速度很快，冲击力大，容易造成设备的损坏。

3. 电弧的电磁效应：电弧存在时，会产生较强的电磁场，对周围设备和系统中的电气设备造成影响。

为了有效应对拉弧现象，可采用以下措施：1. 优化设计：通过设计改进和优化，减小电气接点间的间隙，提高接触精度和平整度，从而减少拉弧现象的发生。

2. 控制电流突变：在进行合闸操作前，可以适当控制电流突变，避免因电流突变过大导致的拉弧现象。

3. 引入抑制器件：可以在真空绝缘开关上加装一些专门的抑制器件，用于抑制和缓解拉弧现象的发生和影响。

三、个人观点和理解对于真空绝缘开关合下的拉弧现象，我认为其是一个复杂而重要的问题，对于电力系统的稳定运行有着重要的影响。

真空电容的作用真空电容是指在真空环境中工作的电容器。

它由两个金属电极和介质组成，介质是真空，即不存在任何气体分子。

真空电容作为一种重要的电子元件，在各种电子设备中发挥着重要的作用。

真空电容在电子设备中起到了储存电能的作用。

当电容器充电时，正极和负极之间的电场会导致电荷在电容器的金属板之间积累。

由于真空电容中不存在气体分子，因此不会发生电荷漏失，可以长时间地储存电荷。

这使得真空电容在电子设备中可以用于储存电能，提供稳定的电源。

真空电容还起到了滤波作用。

在电子设备中，电源输出的直流信号中往往会存在一些脉动，这对电子设备的正常运行会产生不利影响。

而真空电容可以通过储存电能的特性，平滑这些脉动信号，使得电子设备获得更加稳定的电源信号。

这样可以提高电子设备的工作效率，减少信号干扰，提高设备的可靠性和稳定性。

真空电容还可以用于调节电路的频率。

在某些电子设备中，需要对电路中的频率进行调节，以满足不同的工作需求。

真空电容的电容值可以通过调节电容器的结构或材料来实现，从而改变电路中的频率。

这使得真空电容在无线电通信、广播、电视等领域中被广泛应用。

真空电容还具有良好的耐压性能。

由于介质是真空，所以真空电容可以耐受较高的电压。

这使得真空电容在高压电子设备中得到广泛应用，例如高压电源、电视机中的电子枪等。

真空电容具有较高的绝缘性能，能够有效地隔离高压和低压电路，确保电子设备的安全运行。

总结起来，真空电容作为一种重要的电子元件，具有储存电能、滤波、调节频率和耐压等多种作用。

它在各种电子设备中发挥着重要的作用，提供稳定的电源信号，改善电子设备的工作效率和可靠性。

真空电容的应用范围广泛，涵盖了无线电通信、广播、电视、高压电源等领域。

随着科技的不断发展，真空电容的性能将不断提高，为电子设备的发展提供更加稳定和可靠的支持。

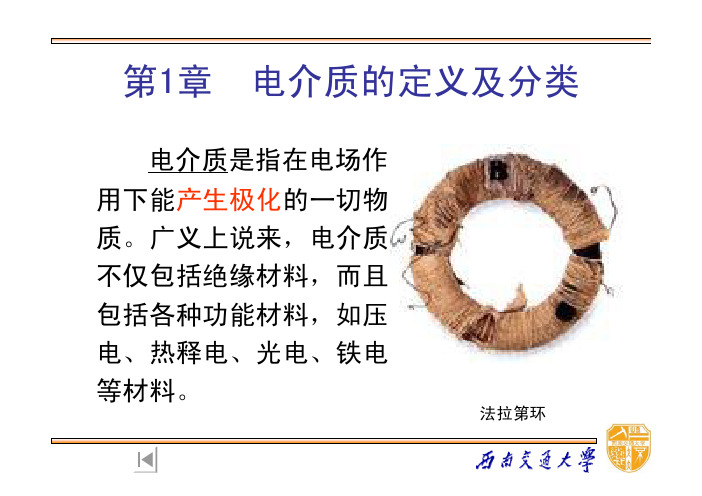

第1章电介质的定义及分类电介质是指在电场作用下能产生极化的一切物质。

广义上说来，电介质不仅包括绝缘材料，而且包括各种功能材料，如压电、热释电、光电、铁电等材料。

法拉第环根据实际应用情况，按照电介质的凝聚形态，可将其分为四种基本类型：电介质固体电介质液体电介质气体电介质真空绝缘根据正负电荷在分子中的分布特性，可把电介质分为三类：•非极性电介质•极性电介质•离子型电介质聚乙烯材料树脂石英固体电介质固体电介质无机（陶瓷和玻璃）材料塑料膜柔软绝缘套管树脂和漆压敏粘带纤维材料织物绝缘人造橡胶和热塑性塑料刚性纤维增强型层压板混合柔性材料云母制品100MVA定子的大型真空压浸设备11kV8MW感应电机的4极定子端部支柱系统液体电介质•液体电介质又称绝缘油，在常温下为液态，在电气设备中起绝缘、传热、浸渍及填充作用，主要用在变压器、油断路器、电容器和电缆等电气设备中。

液体电介质矿物绝缘油合成绝缘油植物油•电气设备对液体介质的要求：–电气性能好，例如绝缘强度高、电阻率高、介质损耗及介电常数小（电容器则要求介电常数高）–散热及流动性好，即粘度低、导热好、物理及化学性质稳定、不易燃、无毒及其它一些特殊要求.•实际应用中，常使用混合油，即用两种或两种以上的绝缘油混合成新的绝缘油，以改善某些特性，例如耐燃性、析气性、自熄性、局部放电特性等。

耐燃性、析气性、自熄性、局部放电特性介电常数介质损耗气体电介质•理想的气体电介质应具有绝缘强度高、化学及热稳定性好、对结构材料的腐蚀作用很小、不燃、不爆、液化温度低、热导率高、在电弧条件下耐分解、不产生有毒及腐蚀性分子等特性。

•此外，还要求成本低，净化维护方便。

•目前常用的气体电介质有：空气氮气氢气二氧化碳六氟化硫气体¾SF气体综合性能优异，具有很高的绝缘强度和6灭弧性能，广泛应用于高压断路器、电容器、电缆、变压器及气体绝缘变电站(GIS)。

¾放电后的分解气体放电后分解气体对含Si02的陶瓷和玻璃等无机材料有强的腐蚀性；密度大，在检修充SF6电气设备时易引起工作人员窒息；价格较贵。

真空泵测试标准真空泵是用于抽吸和输送气体的机械设备，其在工业、科研和日常生活中都有着广泛的应用。

由于真空泵的运行机制和工作环境具有一定的特殊性，因此需要对其进行测试和评估，以确保其能够正常工作并满足相关要求。

以下是对真空泵测试标准进行详细阐述：一、测试环境实验室条件：真空泵的测试应在专门的实验室中进行，实验室应具备以下条件：温度、湿度、洁净度等环境参数应符合相关规定，以确保测试结果的准确性。

测试设备：测试真空泵需要使用一系列测试设备，包括压力传感器、流量计、功率计、温度计等，这些设备应具备高精度、高稳定性、良好的重复性等特点，以确保测试数据的准确性。

二、测试项目性能测试：性能测试是真空泵测试的核心内容，主要包括以下几个方面：（1）抽气速率：抽气速率是指真空泵在一定时间内能够抽走的空气体积。

测试方法包括静态法和动态法两种。

静态法是在泵达到稳定状态后，通过测量泵进出口的压力差和时间，计算出泵的抽气速率。

动态法是在泵运行过程中，通过测量进出口的压力差和时间，计算出泵的抽气速率。

（2）压力范围：压力范围是指真空泵在额定工作条件下，能够达到的最低压力和最高压力的范围。

测试方法包括静态法和动态法两种。

静态法是在泵达到稳定状态后，通过测量泵进出口的压力差和时间，计算出泵的压力范围。

动态法是在泵运行过程中，通过测量进出口的压力差和时间，计算出泵的压力范围。

（3）功率消耗：功率消耗是指真空泵在额定工作条件下，所需消耗的电能。

测试方法是通过功率计直接测量泵的电能消耗量。

（4）噪声和振动：噪声和振动是评价真空泵性能的重要指标之一。

测试方法是通过噪声计和振动传感器分别测量泵运行过程中的噪声和振动情况。

可靠性测试：可靠性测试是评估真空泵在长时间运行过程中是否存在故障和异常情况的一种测试方法。

可靠性测试应包括以下几个方面：（1）寿命测试：寿命测试是评估真空泵在正常工作条件下能够持续运行的时间的一种测试方法。

通过模拟实际工作条件，对真空泵进行长时间的运行测试，以检测其是否存在疲劳、磨损等问题。

10kv真空开关绝缘电阻标准1. 简介10kv真空开关作为电力系统中重要的元件，其绝缘电阻标准对于保障电力系统的安全稳定运行起着至关重要的作用。

本文将围绕10kv真空开关的绝缘电阻标准展开讨论，介绍其标准的重要性、相关规定、测试方法以及影响因素等内容，以期为相关领域的专业人士和爱好者提供参考和指导。

2. 绝缘电阻标准的重要性10kv真空开关在电力系统中承担着重要的切换和保护功能，其绝缘性能直接关系到电路的安全可靠运行。

绝缘电阻是评价绝缘性能的重要指标之一，其标准的制定和执行对于预防电气火灾、提高电能利用率、保障电力设备运行稳定等方面具有重要意义。

3. 相关规定针对10kv真空开关绝缘电阻标准，国家和行业都有相关的规定和标准。

比如《电力设备运行检测导则》GB/Txxx-2013规定，10kv及以上电气设备的绝缘电阻应不小于50MΩ。

而在实际应用中，各地区、各企业也可能会根据实际情况制定相应的标准和要求。

4. 测试方法根据相关规定，对10kv真空开关的绝缘电阻进行测试是非常重要的。

一般来说，常用的测试方法包括绝缘电阻测试仪的直接测量法、比值法等。

在测试过程中，需要注意选择合适的测量范围、防止外界干扰、保证测试设备的准确性等。

5. 影响因素影响10kv真空开关绝缘电阻的因素主要包括环境温度、湿度、污秽程度、导电污染物等。

在实际应用中，需要根据这些因素对绝缘电阻进行合理的监测和维护，以确保设备的正常运行。

6. 结论10kv真空开关绝缘电阻标准是电力系统安全稳定运行的重要保障，其制定和执行对于提高电力系统的安全性和可靠性具有重要意义。

在实际应用中，需要遵循相关规定，采用合适的测试方法，并注重影响因素的控制，以确保设备的绝缘性能符合要求，为电力系统的安全稳定运行做出贡献。

为了确保10kv真空开关的绝缘电阻在标准范围内，需要对影响因素进行充分的了解和控制。

在实际应用中，环境温度是一个重要的因素。

因为温度的变化会影响绝缘材料的性能，如温度升高会导致绝缘材料的电阻下降，从而影响绝缘电阻的标准。

10KV真空断路器的应用一：真空的绝缘特性真空具有很强的绝缘特性，在真空断路器中，气体非常稀薄，气体分子的自由行程相对较大，发生相互碰撞的几率很小，因此，碰撞游离不是真空间隙击穿的主要原因，而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。

真空间隙中的绝缘强度不仅与间隙的大小，电场的均匀程度有关，而且受电极材料的性质及表面状况的影响较大。

真空间隙在较小的距离间隙（2—3毫米）情况下，有比高压力空气与SF6气体高的绝缘特性，这就是真空断路器的触头开距一般不大的原因。

电极材料对击穿电压的影响主要表现在材料的机械强度（抗拉强度）和金属材料的熔点上。

抗拉强度和熔点越高，电极在真空下的绝缘强度越高。

实验表明，真空度越高，气体间隙的击穿电压越高，但在10-4托以上，就基本保持不变了，所以，要保持真空灭弧室的绝缘强度，其真空度应不低于10-4托。

二：真空中电弧的形成与熄灭真空电弧和我们以前学习的气体电弧放电现象有很大的差别，气体的游离现象不是产生电弧的主要因素，真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。

同时，开断电流的大小不同，电弧表现的特点也不同。

我们一般把它分为小电流真空电弧和大电流真空电弧。

1.小电流真空电弧触头在真空中开断时，产生电流和能量十分集聚的阴极斑点，从阴极斑点上大量地蒸发金属蒸汽，其中的金属原子和带电质点的密度都很高，电弧就在其中燃烧。

同时，弧柱内的金属蒸汽和带电质点不断地向外扩散，电极也不断的蒸发新的质点来补充。

在电流过零时，电弧的能量减小，电极的温度下降，蒸发作用减少，弧柱内的质点密度降低，最后，在过零时阴极斑消失，电弧熄灭。

有时，蒸发作用不能维持弧柱的扩散速度，电弧突然熄灭，发生截流现象。

2.大电流真空电弧在触头断开大的电流时，电弧的能量增大，阳极也严重发热，形成很强的集聚型的弧柱。

同时，电动力的作用也明显了，因此，对于大电流真空电弧，触头间的磁场分布就对电弧的稳定性和熄弧性能有决定性的影响。

真空对绝缘的影响
真空对绝缘的影响主要体现在以下几个方面：
真空中的绝缘强度比普通大气环境中的绝缘强度更高。

因为在真空中没有气体分子的导电作用，气体分子无法产生电子和离子，从而无法形成微弱的电流，即放电现象。

这种放电现象在普通气压的大气环境中会影响设备的绝缘强度。

真空度对绝缘性能也有影响。

当真空度高于0.001Pa时，击穿电压基本上不再随着气体压力的下降而增大，因为气体分子碰撞游离现象已不再起作用。

电极的表面状况对真空间隙的击穿电压影响较大。

电极表面的氧化物、杂质和金属微粒都会使真空间隙的击穿电压明显下降。

综上所述，真空环境有助于提高绝缘强度，但也需要注意电极的表面状况以及真空度等因素对绝缘性能的影响。

在实际应用中，需要根据具体情况进行考虑。
