第9讲：绝缘性能测试

绝缘材料的基本概念绝缘材料是一种用于隔离电流、阻止电子传导的材料。

它在电气、电子和电力工程中起着重要作用，用于保护人们免受电击和设备免受损坏。

以下是绝缘材料的基本概念：1.绝缘性能：绝缘材料的主要功能是具有良好的绝缘性能，即能够有效地抵抗电流的通过。

绝缘材料应该具有高电阻性能，以减少电流流动，阻止电子的传导。

2.绝缘材料的种类：绝缘材料有多种类型，包括固体绝缘材料（如塑料、橡胶、玻璃、陶瓷）、液体绝缘材料（如变压器油）、气体绝缘材料（如气体绝缘开关中使用的硫化氢气体）。

3.绝缘材料的特性：绝缘材料具有许多特性，包括绝缘强度、介电常数、介电损耗、击穿电压等。

这些特性决定了材料的适用性和性能。

4.用途：绝缘材料广泛应用于电缆、变压器、绝缘子、电机、开关设备、电路板等电力和电子设备中。

它们还用于绝缘管道、绝缘杯子、绝缘工具等。

5.绝缘测试：为了确保绝缘材料的质量和性能，通常需要进行绝缘测试，如绝缘电阻测试、绝缘强度测试、介电常数测试等。

这些测试有助于检测材料是否符合规定的标准和要求。

6.选择绝缘材料：在选择绝缘材料时，需要考虑工作环境、电压等级、温度、湿度和化学性质等因素。

不同的应用需要不同类型和特性的绝缘材料。

7.绝缘升级和维护：绝缘材料会随着时间而老化，因此需要定期检查和维护。

在某些情况下，需要升级绝缘系统以满足更高的电压或电流要求。

绝缘材料的选择和应用对于电力和电子系统的可靠性和安全性至关重要。

了解绝缘材料的基本概念有助于正确选择和使用这些材料，以满足特定应用的要求。

绝缘材料是一种允许电压下不导电的材料，但并非绝对不导电。

在强大的外加电场作用下，绝缘材料也会发生导电、极化、损耗、击穿等过程。

长时间使用后，绝缘材料会发生老化。

其电阻率极高，通常在1010～1022Ω·m范围内。

例如，在电机中，绝缘材料用于匝间隔离，并与接地定子铁芯隔离开来，以确保电机的安全运行。

此外，绝缘材料也被称为介质材料。

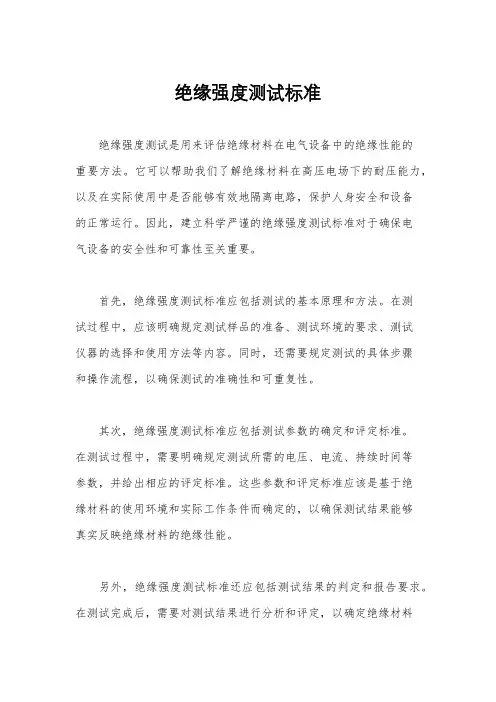

绝缘测试标准绝缘测试是电气设备和电气元件质量检验的重要环节，也是保障电气设备安全可靠运行的重要手段。

绝缘测试标准的制定和执行对于保障电气设备的安全性和稳定性具有重要意义。

本文将就绝缘测试标准的制定、执行及相关注意事项进行详细介绍。

首先，绝缘测试标准的制定需要符合国家相关标准和规定，以及行业标准。

在制定过程中，需要考虑到不同电气设备的特点和使用环境，制定相应的测试方法和要求。

同时，还需要考虑到测试设备的准确性和可靠性，确保测试结果的准确性和可信度。

其次，执行绝缘测试标准时，需要严格按照标准要求进行操作。

在测试过程中，需要注意保持测试设备的稳定性和精度，避免外界因素对测试结果的影响。

同时，还需要对测试数据进行准确记录和分析，及时发现问题并采取相应的措施进行处理。

在执行过程中，还需要注意测试人员的操作规范和安全意识，确保测试过程的安全性。

对于大型电气设备的绝缘测试，还需要考虑到测试设备的安全性和稳定性，避免因测试过程中发生意外导致设备损坏或人员受伤。

此外，绝缘测试标准的执行还需要考虑到测试周期和频率的确定。

对于不同类型的电气设备，其绝缘测试的周期和频率也会有所不同。

一般来说，新安装的电气设备需要进行初始绝缘测试，随后根据设备的使用情况和环境变化确定测试周期和频率。

最后，需要注意的是，绝缘测试标准的执行过程中需要及时对测试结果进行分析和评估。

对于测试结果异常的设备，需要及时进行维修和处理，确保设备的安全可靠运行。

同时，还需要对测试过程中发现的问题进行总结和归纳，为今后的绝缘测试工作提供经验和参考。

综上所述，绝缘测试标准的制定和执行对于保障电气设备的安全可靠运行具有重要意义。

只有严格按照标准要求进行操作，及时发现和处理问题，才能确保电气设备的安全性和稳定性。

希望本文所述内容能为相关人员提供一定的参考和帮助。

第一章 绝缘电阻（率）的测量§1―1 概述一、定义：绝缘电阻R=U/I体积绝缘电阻 Rv=U/Iv 表面绝缘电阻 Rs= U/IsRv ∥RsRv=【d （厚度）/A （面积）】ρv （体积电阻率） ρv 单位：Ω．m ρv=E/j —电流密度（A/m 2） ρv=1/ν—电导率，用来表征材料 ρs= E/j 单位：Ω性能：用绝缘电阻表征绝缘结构性能 二、影响绝缘电阻率ρv 的因素1. 温度 ：T →R （ρv ） （离子电导为主体） 2. 湿度：δ（%） →R （ρv ）3. 电场E ，一般R （ρv ）与E 无关（线性材料） 高场强是 E →R （ρv ） （非线性材料）4. 辐射：剂量 →R （ρv ）5. 交联：无影响 ，高温下交联击穿强度高 标准测试条件： T ：23+2℃ δ（湿度）：50+5% 测试前预处理（正常化） T ：23+2℃ δ（湿度）：50+5% t ：24小时消除辐照、湿度影响、机械应力预处理的目的：消除试品经历的历史条件不同对测试结果的影响§1―2试样与电极系统 一、试样固体（绝缘电阻） 片状 管状一般采用片状，大于电极7mm 以上，厚度不大于4mm （最好在0.5~2mm ） 二、电极系统 ㈠ 三电极系统大电阻测量的本质是微电 流测量。

㈡ 二电极系统 常用于薄膜测量㈢ 三电极的优点① Iv 、Is 分开，实现体积电流测量（Rv ）② 消除电极边缘效应，可使被测部分近似为均化电场 ㈣ 电极尺寸测量极直径：50mm特定环境下用25mm 高压极直径：74mm 特定环境下用54mm保护间隙：2mm 保护极尺寸：10mm C=ε0εrh A R=ρv Ah（A 电极面积） 已知：A 、h 、Rv 、D1，g ，求ρvρv= Rv h4g D 2π）（+三、电极材料选择材料的原则： 1. 导电性好2. 与被测材料紧密接触3. 化学性能稳定，不和被测才来哦发生化学反应4. 经济、操作方便 可用电极材料： 1. 银漆、银膏 2. 蒸镀（铝、铜、金） 3. 铝箔 4. 导电橡胶§1—3 直接法测量绝缘电阻 Rx=U/Ix →U 已知，测Ix 求Rx一、兆欧表：直流电源+流比计（P13 图1-12） а=f （2I 1I ）=f （R1Rx 2R +） 流比计的特点：а与电压大小无关，使用于现场施工 二、检流法（P14 图1-13）① 校正检流计 ② 读出偏转角 R=аK Un n=IxIg— 分流比，K —仪表常数，а—检流计偏转角 U=1000V Imin=10-10 A R=1013Ω 适用于工厂产品测试三、高阻计法（P15 图1-15） Rx=IpSRnU，Rn 最大1012Ω，放大器输入阻抗>1014Ω。

电缆绝缘测试方法1. 引言电缆绝缘性能的测试是确保电缆在正常使用情况下能够保持良好的绝缘状态的重要步骤。

电缆的绝缘测试方法不仅能够帮助我们评估电缆的质量，还可以帮助我们检测潜在的故障和缺陷。

本文将介绍几种常见的电缆绝缘测试方法，包括直流绝缘电阻测试、交流耐压试验等。

2. 直流绝缘电阻测试直流绝缘电阻测试是一种常用的电缆绝缘性能测试方法。

该方法通过施加直流电压，并测量电缆绝缘材料的电阻来评估电缆绝缘性能。

以下是直流绝缘电阻测试的步骤：1.准备测试设备：包括直流电压源、电压表和电流表。

2.将直流电压源的正极和负极分别连接到电缆的两端，确保电压源与电缆的绝缘部分不发生短路。

3.施加一定大小的直流电压，一般为指定的测试电压。

4.测量电缆两端的电流和电压，并计算电缆的绝缘电阻。

5.重复测试多个点，以确保整个电缆的绝缘性能符合要求。

直流绝缘电阻测试方法可以快速、准确地评估电缆的绝缘性能，但需要注意的是，电压的选择必须符合标准要求，并需要对测试结果进行合理的解读和分析。

3. 交流耐压试验交流耐压试验是另一种常见的电缆绝缘测试方法，该方法主要是通过施加交流电压，观察电缆绝缘材料是否能够在正常工作电压下保持良好的绝缘性能。

以下是交流耐压试验的步骤：1.准备测试设备：包括交流电压源、电流表和电压表。

2.将交流电压源的正极和负极分别连接到电缆的两端。

3.施加指定频率和幅值的交流电压。

4.观察电缆的绝缘部分是否出现漏电、放电或击穿等异常情况。

5.根据测试结果，评估电缆的绝缘性能是否符合标准要求。

交流耐压试验可以模拟实际工作环境中的电压变化，对电缆的绝缘性能进行全面的评估，但需要注意测试时的安全措施，以免发生意外。

4. 绝缘材料的局部放电测试局部放电测试是一种通过观察电缆绝缘材料中的局部放电现象来评估绝缘性能的方法。

局部放电是指在绝缘材料中的局部区域产生的电弧放电或击穿现象。

以下是局部放电测试的步骤：1.准备测试设备：包括局部放电检测仪器和高压电源。

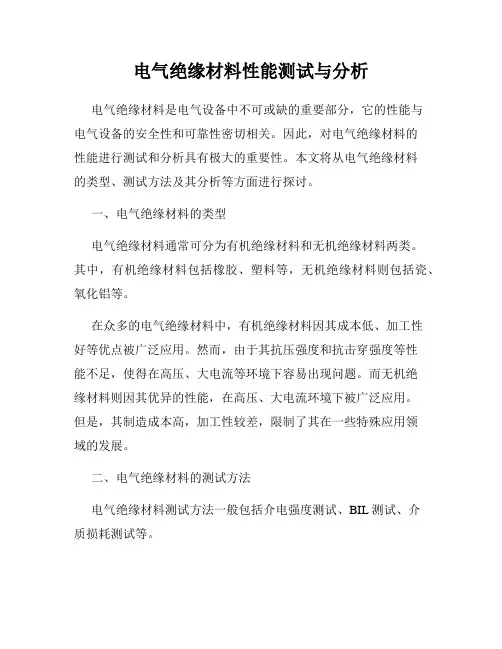

电气绝缘材料性能测试与分析电气绝缘材料是电气设备中不可或缺的重要部分，它的性能与电气设备的安全性和可靠性密切相关。

因此，对电气绝缘材料的性能进行测试和分析具有极大的重要性。

本文将从电气绝缘材料的类型、测试方法及其分析等方面进行探讨。

一、电气绝缘材料的类型电气绝缘材料通常可分为有机绝缘材料和无机绝缘材料两类。

其中，有机绝缘材料包括橡胶、塑料等，无机绝缘材料则包括瓷、氧化铝等。

在众多的电气绝缘材料中，有机绝缘材料因其成本低、加工性好等优点被广泛应用。

然而，由于其抗压强度和抗击穿强度等性能不足，使得在高压、大电流等环境下容易出现问题。

而无机绝缘材料则因其优异的性能，在高压、大电流环境下被广泛应用。

但是，其制造成本高，加工性较差，限制了其在一些特殊应用领域的发展。

二、电气绝缘材料的测试方法电气绝缘材料测试方法一般包括介电强度测试、BIL测试、介质损耗测试等。

介电强度测试一般指在规定条件下，用高压电源向待测样品施加一定的电压，观测样品出现击穿或者越过规定电场强度时，记录下电压大小的测试方法。

介电强度测试可以反映材料的耐电压强度。

BIL（闪络击穿电压）测试指在设备运行时，承受外部电压冲击时，防止材料间闪络或打火的能力。

闪络击穿电压是电机电器设备中的一个重要参数，通常认为其越大，电气设备的安全性和可靠性越高。

介质损耗测试是通过试样库仑内摩擦损耗值来描述材料的损耗性能。

试样库仑内摩擦损耗值是通过检测试样内部的摩擦而产生热量来描述材料的损耗行为。

介质损耗测试可以顺利反映材料的热特性和电气特性，这在确定材料性能与电器设备受激状态下的损耗相关性方面非常重要。

三、电气绝缘材料的分析电气绝缘材料的性能分析可以从物理性能和化学性能两个方面入手。

物理性能包括材料的导电性、热特性、力学性能等方面。

导电性是指材料的电导率，其数值越小，表明材料的绝缘性能越好。

热特性是指材料的热导率和热膨胀系数等，这些参数对材料的使用温度范围和使用寿命有着直接的影响。

油漆绝缘性能测试报告测试目的：评估所使用的油漆材料的绝缘性能，以确认其是否符合要求。

测试方法：1. 准备测试样品：从所使用的油漆桶中取出一定量的油漆，涂抹在绝缘性能测试仪上。

测试样品的尺寸应符合测试仪器的要求。

2. 使用绝缘性能测试仪：将测试样品放置在绝缘性能测试仪上，按照设备操作手册上的指示，设置测试参数并启动测试仪。

3. 开始测试：根据测试仪器的要求，进行电气绝缘测试，测试时间一般为一定的时间段。

4. 结果记录与分析：测试仪器自动记录并显示测试结果，包括绝缘电阻值、电流值等。

记录所有测试结果，并进行分析。

测试内容：1. 绝缘电阻测试：测试样品在规定测试时间内的绝缘电阻值。

根据测试结果，判断油漆材料的绝缘性能。

2. 电气强度测试：在测试样品的上方施加特定电压，通过测试结果来评估油漆材料的电气强度是否符合要求。

3. 包线性能测试：测试样品的表面绝缘性能，通过测试结果来评估油漆材料是否能有效包覆物体，以保证绝缘效果。

4. 渗漏电流测试：测试样品在规定电压下的渗漏电流值，以评估油漆材料的绝缘效果。

测试结果与结论：1. 根据绝缘电阻测试结果，油漆材料的绝缘性能符合要求。

绝缘电阻值稳定且在规定范围内。

2. 电气强度测试结果显示，油漆材料能够承受规定的电压，电气强度符合要求。

3. 包线性能测试结果表明，油漆材料能够有效包覆物体，具备良好的绝缘效果。

4. 渗漏电流测试结果显示，油漆材料的绝缘效果良好，渗漏电流值在规定范围内。

综上所述，经测试发现所使用的油漆材料具有良好的绝缘性能，符合要求，并能有效包覆物体，具备较高的电气强度。

绝缘耐压测试方法及标准绝缘耐压测试是电气设备测试中的一项重要测试，其目的是检测设备的绝缘性能是否符合要求，以保证设备的安全可靠运行。

本文将介绍绝缘耐压测试的方法及标准。

一、绝缘耐压测试方法1. 直流绝缘耐压测试直流绝缘耐压测试是指在设备的两个绝缘部分之间施加直流电压，检测设备的绝缘性能。

测试时，应根据设备的额定电压和绝缘材料的特性选择合适的测试电压，并按照测试标准进行测试。

2. 交流绝缘耐压测试交流绝缘耐压测试是指在设备的两个绝缘部分之间施加交流电压，检测设备的绝缘性能。

测试时，应根据设备的额定电压和绝缘材料的特性选择合适的测试电压和频率，并按照测试标准进行测试。

3. 脉冲绝缘耐压测试脉冲绝缘耐压测试是指在设备的两个绝缘部分之间施加脉冲电压，检测设备的绝缘性能。

测试时，应根据设备的额定电压和绝缘材料的特性选择合适的测试电压和脉冲宽度，并按照测试标准进行测试。

二、绝缘耐压测试标准1. GB/T 16927.1-2011《高压测试技术第1部分：一般原则》该标准规定了高压测试的一般原则，包括测试方法、测试设备、测试环境、测试程序等内容。

2. GB/T 16927.2-2011《高压测试技术第2部分：交流绝缘耐压测试》该标准规定了交流绝缘耐压测试的测试方法、测试设备、测试环境、测试程序等内容。

3. GB/T 16927.3-2011《高压测试技术第3部分：直流绝缘耐压测试》该标准规定了直流绝缘耐压测试的测试方法、测试设备、测试环境、测试程序等内容。

4. GB/T 16927.4-2011《高压测试技术第4部分：脉冲绝缘耐压测试》该标准规定了脉冲绝缘耐压测试的测试方法、测试设备、测试环境、测试程序等内容。

绝缘耐压测试是电气设备测试中的一项重要测试，其测试方法和标准应根据设备的特性和要求进行选择和执行，以保证测试结果的准确性和可靠性。

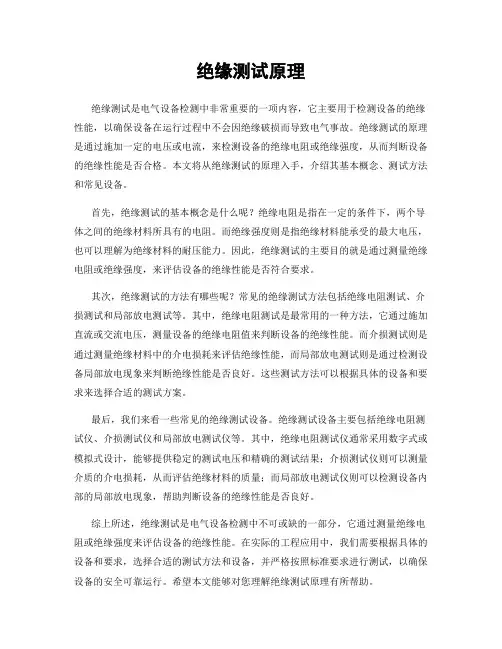

绝缘测试原理绝缘测试是电气设备检测中非常重要的一项内容，它主要用于检测设备的绝缘性能，以确保设备在运行过程中不会因绝缘破损而导致电气事故。

绝缘测试的原理是通过施加一定的电压或电流，来检测设备的绝缘电阻或绝缘强度，从而判断设备的绝缘性能是否合格。

本文将从绝缘测试的原理入手，介绍其基本概念、测试方法和常见设备。

首先，绝缘测试的基本概念是什么呢？绝缘电阻是指在一定的条件下，两个导体之间的绝缘材料所具有的电阻。

而绝缘强度则是指绝缘材料能承受的最大电压，也可以理解为绝缘材料的耐压能力。

因此，绝缘测试的主要目的就是通过测量绝缘电阻或绝缘强度，来评估设备的绝缘性能是否符合要求。

其次，绝缘测试的方法有哪些呢？常见的绝缘测试方法包括绝缘电阻测试、介损测试和局部放电测试等。

其中，绝缘电阻测试是最常用的一种方法，它通过施加直流或交流电压，测量设备的绝缘电阻值来判断设备的绝缘性能。

而介损测试则是通过测量绝缘材料中的介电损耗来评估绝缘性能，而局部放电测试则是通过检测设备局部放电现象来判断绝缘性能是否良好。

这些测试方法可以根据具体的设备和要求来选择合适的测试方案。

最后，我们来看一些常见的绝缘测试设备。

绝缘测试设备主要包括绝缘电阻测试仪、介损测试仪和局部放电测试仪等。

其中，绝缘电阻测试仪通常采用数字式或模拟式设计，能够提供稳定的测试电压和精确的测试结果；介损测试仪则可以测量介质的介电损耗，从而评估绝缘材料的质量；而局部放电测试仪则可以检测设备内部的局部放电现象，帮助判断设备的绝缘性能是否良好。

综上所述，绝缘测试是电气设备检测中不可或缺的一部分，它通过测量绝缘电阻或绝缘强度来评估设备的绝缘性能。

在实际的工程应用中，我们需要根据具体的设备和要求，选择合适的测试方法和设备，并严格按照标准要求进行测试，以确保设备的安全可靠运行。

希望本文能够对您理解绝缘测试原理有所帮助。

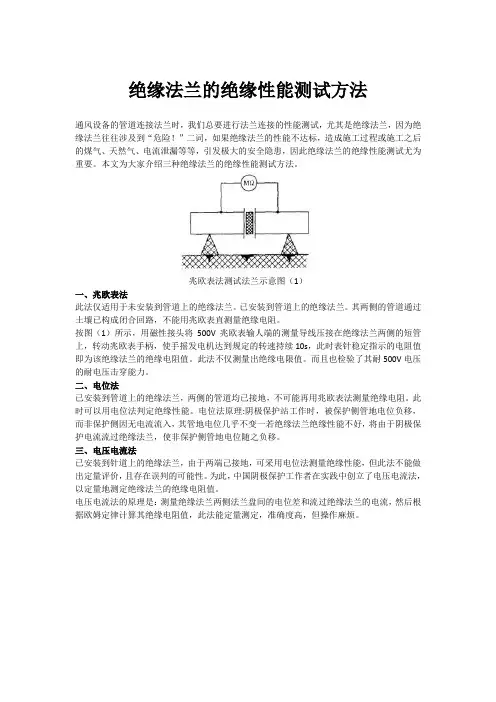

绝缘法兰的绝缘性能测试方法通风设备的管道连接法兰时，我们总要进行法兰连接的性能测试，尤其是绝缘法兰，因为绝缘法兰往往涉及到“危险！”二词，如果绝缘法兰的性能不达标，造成施工过程或施工之后的煤气、天然气、电流泄漏等等，引发极大的安全隐患，因此绝缘法兰的绝缘性能测试尤为重要。

本文为大家介绍三种绝缘法兰的绝缘性能测试方法。

兆欧表法测试法兰示意图（1）一、兆欧表法此法仅适用于未安装到管道上的绝缘法兰。

已安装到管道上的绝缘法兰。

其两侧的管道通过土壤已构成闭合回路，不能用兆欧表直测量绝缘电阻。

按图（1）所示，用磁性接头将500V兆欧表输人端的测量导线压接在绝缘法兰两侧的短管上，转动兆欧表手柄，使手摇发电机达到规定的转速持续10s，此时表针稳定指示的电阻值即为该绝缘法兰的绝缘电阻值。

此法不仅测量出绝缘电限值。

而且也检验了其耐500V电压的耐电压击穿能力。

二、电位法已安装到管道上的绝缘法兰，两侧的管道均已接地，不可能再用兆欧表法测量绝缘电阻。

此时可以用电位法判定绝缘性能。

电位法原理:阴极保护站工作时，被保护侧管地电位负移，而非保护侧因无电流流入，其管地电位几乎不变一若绝缘法兰绝缘性能不好，将由于阴极保护电流流过绝缘法兰，使非保护侧管地电位随之负移。

三、电压电流法已安装到针道上的绝缘法兰，由于两端己接地，可采用电位法测量绝缘性能，但此法不能做出定量评价，且存在误判的可能性。

为此，中国阴极保护工作者在实践中创立了电压电流法，以定量地测定绝缘法兰的绝缘电阻值。

电压电流法的原理是：测量绝缘法兰两侧法兰盘间的电位差和流过绝缘法兰的电流，然后根据欧姆定律计算其绝缘电阻值，此法能定量测定，准确度高，但操作麻烦。

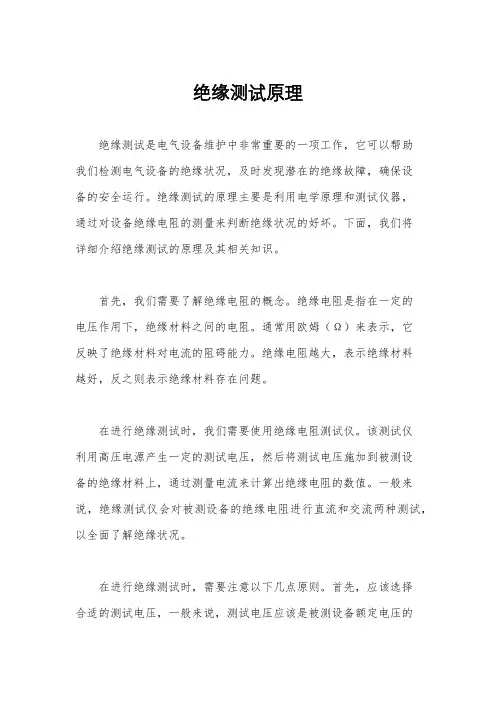

绝缘测试原理绝缘测试是电气设备维护中非常重要的一项工作，它可以帮助我们检测电气设备的绝缘状况，及时发现潜在的绝缘故障，确保设备的安全运行。

绝缘测试的原理主要是利用电学原理和测试仪器，通过对设备绝缘电阻的测量来判断绝缘状况的好坏。

下面，我们将详细介绍绝缘测试的原理及其相关知识。

首先，我们需要了解绝缘电阻的概念。

绝缘电阻是指在一定的电压作用下，绝缘材料之间的电阻。

通常用欧姆（Ω）来表示，它反映了绝缘材料对电流的阻碍能力。

绝缘电阻越大，表示绝缘材料越好，反之则表示绝缘材料存在问题。

在进行绝缘测试时，我们需要使用绝缘电阻测试仪。

该测试仪利用高压电源产生一定的测试电压，然后将测试电压施加到被测设备的绝缘材料上，通过测量电流来计算出绝缘电阻的数值。

一般来说，绝缘测试仪会对被测设备的绝缘电阻进行直流和交流两种测试，以全面了解绝缘状况。

在进行绝缘测试时，需要注意以下几点原则。

首先，应该选择合适的测试电压，一般来说，测试电压应该是被测设备额定电压的1.5倍。

其次，要保证被测设备处于绝缘状态，避免与其他电气设备连接，以免影响测试结果。

最后，测试结束后，应该及时记录测试数据，并对数据进行分析，判断设备的绝缘状况。

绝缘测试的原理其实很简单，但是在实际操作中需要我们对测试仪器有一定的了解，同时也需要严格按照操作规程进行操作，确保测试结果的准确性。

另外，绝缘测试需要定期进行，以确保设备的安全可靠运行。

总的来说，绝缘测试是电气设备维护中非常重要的一项工作，它可以帮助我们及时发现设备的绝缘故障，确保设备的安全运行。

通过对绝缘测试原理的了解，我们可以更好地进行绝缘测试工作，保障设备和人员的安全。

希望本文对您有所帮助，谢谢阅读！。
