继电保护检验项目及要求检验种类及期限所有继电保护装置与电网安全自动保护装置及其回路接线(以后简称保护装置)，必须按《继电保护及电网安全自动保护装置检验条例》的要求进行检验，以确保保护装置的元件良好，回路接线、定值及特性等正确。
检验分为三种：⑴新安装保护装置的验收检验。
⑵运行中保护装置的定期检验(简称定期检验)。
⑶运行中保护装置的补充检验(简称补充检验)。
⑷对新型的保护装置(指未经部级鉴定的产品)，一般不能使用。
必须进行全面的检查试验，并经电网(省)局继电保护运行部门审查，其技术性满足电网安全要求时，才能在系统中投入试用。
定期检验分为三种：⑴全部检验：按保护装置的全部检验项目进行检验。
⑵部分检验。
按保护装置的部分重点检验项目进行检验。
⑶用保护装置进行断路器跳合闸试验。
补充检验分为四种：⑴保护装置改造后的检验。
⑵检修或更换一次设备后的检验。
⑶运行中发现异常情况后的检验。
⑷相关设备故障后的检验。
新安装保护装置的验收检验，在下列情况时进行：⑴当新装的一次设备投入运行时。
??⑵当在现有的设备上投入新安装的保护装置时。
⑶当对运行中的保护装置进行较大的更改或增设新的回路时，其检验范围由公司总工办根据具体情况确定。
由于制造质量不良，不能满足检验要求的保护装置，原则上应由制造厂负责解决，属于普遍性的问题，应向有关上级部门报告。
定期检验期限定期检验应根据《继电保护及电网安全自动保护装置检验条例》所规定的期限、项目和部颁试验规程所规定的内容进行。
检验期限如下表33：对保护装置检验的一般要求⑴利用保护装置进行断路器跳闸试验，一般每年至少一次。
⑵一次设备(断路器、电流和电压互感器等)检修后，分公司根据一次设备检修的性质和内容，确定保护装置的检验项目。
⑶保护装置的二次回路检修后，均应由继电保护机构进行保护装置的检验，并按其工作性质，由分公司确定其检验项目。
⑷凡保护装置拒绝动作、误动作或动作原因不明时，均应由公司总工办根据事故情况，有目的地拟定具体检验项目及检验顺序，尽快进行事故后检验。
电气继电保护装置的检修和运行维护电气继电保护装置是电力系统中非常重要的设备，它主要用于对电网故障进行检测和保护，确保电网系统的安全和稳定运行。
对电气继电保护装置进行定期的检修和运行维护显得尤为重要。
本文将详细介绍电气继电保护装置的检修和运行维护内容，帮助读者更好地了解电气继电保护装置的维护方法和注意事项。
一、检修内容1.外观检查：定期对电气继电保护装置进行外观检查，主要包括外壳、连接线路、标志标贴等的检查，确保设备外观完好无损，标志清晰可见，连接线路良好，无破损和接触不良的现象。
2. 内部电气连接检查：对电气继电保护装置内部的电气连接进行检查，包括接线端子、连接线路、接地线等，确保连接良好，无松动、氧化等现象，并及时清洁、紧固。
3.功能检查：对电气继电保护装置的功能进行检查，包括测试各种保护功能的可靠性和准确性，是否能够及时切除故障和保护所需要的时间等，确保保护装置的功能正常。
4. 参数检查：对电气继电保护装置的参数进行检查，包括设定值、动作值等参数的检查，确保参数设置正确，符合电网运行实际需求，保证保护装置的可靠性和准确性。
5. 清洁检查：对电气继电保护装置进行清洁工作，包括设备表面、内部电路板、散热器等的清洁，确保设备的散热性能和通风性能良好，防止灰尘、杂物对设备造成影响。
6. 绝缘检查：对电气继电保护装置的绝缘进行检查，包括绝缘电阻测量、绝缘电阻变化率测试等，保证设备的绝缘性能符合要求，确保设备安全可靠。
二、运行维护1. 日常巡检：定期对电气继电保护装置进行日常巡检工作，包括设备运行状态、接地情况、温度、声音、振动等的监测，及时发现问题并做出相应处理。
2. 设备保养：对电气继电保护装置进行定期保养，包括注油、紧固、润滑、更换易损件等，确保设备的正常使用和延长设备的使用寿命。
3. 数据记录：对电气继电保护装置的运行数据进行记录和分析，包括各种参数、动作记录等，及时发现设备的异常情况并做出相应处理，保证电气继电保护装置的正常运行。

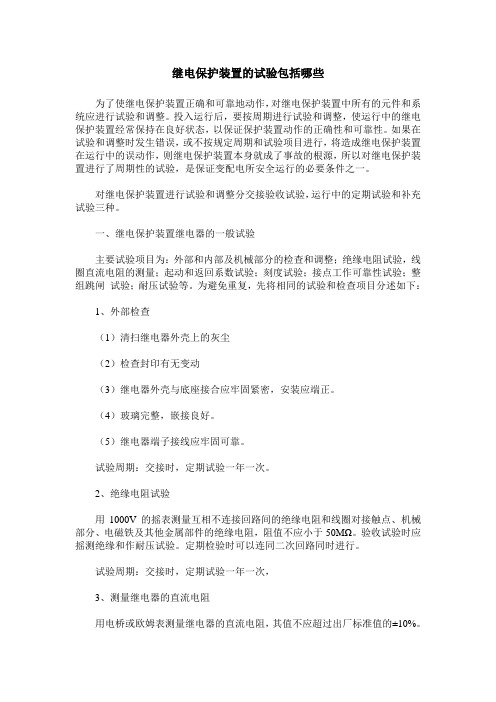

继电保护装置的试验包括哪些为了使继电保护装置正确和可靠地动作，对继电保护装置中所有的元件和系统应进行试验和调整。
投入运行后，要按周期进行试验和调整，使运行中的继电保护装置经常保持在良好状态，以保证保护装置动作的正确性和可靠性。
如果在试验和调整时发生错误，或不按规定周期和试验项目进行，将造成继电保护装置在运行中的误动作，则继电保护装置本身就成了事故的根源，所以对继电保护装置进行了周期性的试验，是保证变配电所安全运行的必要条件之一。
对继电保护装置进行试验和调整分交接验收试验，运行中的定期试验和补充试验三种。
一、继电保护装置继电器的一般试验主要试验项目为：外部和内部及机械部分的检查和调整；绝缘电阻试验，线圈直流电阻的测量；起动和返回系数试验；刻度试验；接点工作可靠性试验；整组跳闸试验；耐压试验等。
为避免重复，先将相同的试验和检查项目分述如下：1、外部检查（1）清扫继电器外壳上的灰尘（2）检查封印有无变动（3）继电器外壳与底座接合应牢固紧密，安装应端正。
（4）玻璃完整，嵌接良好。
（5）继电器端子接线应牢固可靠。
试验周期：交接时，定期试验一年一次。
2、绝缘电阻试验用1000V的摇表测量互相不连接回路间的绝缘电阻和线圈对接触点、机械部分、电磁铁及其他金属部件的绝缘电阻，阻值不应小于50MΩ。
验收试验时应摇测绝缘和作耐压试验。
定期检验时可以连同二次回路同时进行。
试验周期：交接时，定期试验一年一次，3、测量继电器的直流电阻用电桥或欧姆表测量继电器的直流电阻，其值不应超过出厂标准值的±10%。
试验周期：交接时和认为必要时。
4、接点的清扫和打磨。
继电器接点应接触良好，开断时应无振动现象，接点不应烧伤，常开接点应有足够的压力。
当接点接触不良或发生抖动和鸟啄现象时，可用小木片、橡皮或鹿皮纸进行擦拭，用细油石或光锉打磨，然后用软布擦净。
禁止用砂布和粗锉打磨接点。
5、耐压试验。
继电器线圈对金属部分和外壳，应能承受交流50HZ、电压2000V、历时1min的耐压试验，无击穿和闪络现象。
WORD 格式整理 中国南方电网有限责任公司企业标准南方电网继电保护检验规程Testing regulation on protection equipment of CSG中国南方电网有限责任公司 发 布 Q/CSGICS备案号：目次1范围 (1)2规范性引用文件 (1)3总则 (1)4检验种类及周期 (1)5检验仪器仪表、试验电源的基本要求与配置 (4)6检验前的准备工作 (4)7试验回路接线的一般原则 (5)8外观及回路接线检查 (6)9直流电源接线检查 (8)10装置及二次回路绝缘检查 (9)11电流、电压互感器及其回路检验 (10)12装置检验 (11)13断路器、隔离开关及有关二次回路的检验 (13)14操作箱及其二次回路检验 (13)15通道的检验 (14)16整组试验 (16)17与厂站自动化系统、继电保护信息系统配合开展的检验 (17)18装置投运 (18)19投入运行后的工作 (19)附录1 常用继电器的检验项目 (21)附录2 继电保护装置及通道设备的检验项目 (24)附录3 变电站自动化系统、继电保护信息系统检验项目 (28)前言为指导和规范南方电网继电保护装置及其回路的检验，特制定本标准。
本标准的附录均为规范性附录。
本标准由中国南方电网有限责任公司系统运行部提出。
本标准由中国南方电网有限责任公司系统运行部归口并解释。
本标准的主要起草人：丁晓兵、李一泉、刘锦兰、韩冰、鲁德峰、宁进荣、赵曼勇、周红阳、王斌南方电网继电保护检验规程1范围本标准规定了继电保护装置及其二次回路（以下简称装置）检验的周期、内容及要求。
本标准适用于南方电网各供电单位、并网运行发电企业及用户负责继电保护装置管理和运行维护的单位，有关规划设计、研究制造、安装调试单位及部门均应遵守本标准。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
电气继电保护装置的检修和运行维护电气继电保护装置是电力系统中非常重要的一部分，它能够在电力系统出现故障时及时进行保护动作，保护设备不受损坏，保障电力系统的安全稳定运行。
随着时间的推移，电气继电保护装置也会出现一些问题，因此需要进行定期的检修和运行维护。
本文将针对电气继电保护装置的检修和运行维护进行详细介绍。
一、检修1.检修前的准备工作在进行电气继电保护装置的检修之前，需要做好一些准备工作。
首先要对设备进行全面的检查，确保设备的工作状态良好，没有发生故障。
其次要对检修工作进行计划，确定需要检修的设备和检修的具体内容，安排好人员和所需的工具。
还要做好安全措施，确保检修工作的安全。
2.检修过程在进行电气继电保护装置的检修时，首先要对设备进行全面的清洁，清除设备表面的灰尘和杂物，确保设备的散热和绝缘性能良好。
然后要对设备的接线进行检查，确保接线良好，没有发生松动或者接触不良的情况。
接着要对设备的电气部分进行检查，检查设备的绝缘情况，确保绝缘性能良好。
同时还要对设备的功能进行检查，运行一次设备，确保设备的各项功能正常。
二、运行维护1.定期检查定期检查是保证电气继电保护装置正常运行的重要手段。
定期检查的内容包括设备的清洁、接线的检查、设备功能的检查、绝缘性能的检查等。
通过定期检查，可以及时发现设备存在的问题，及时排除隐患，保证设备的正常运行。
2.故障处理在电气继电保护装置出现故障时，需要及时进行处理，以确保设备的正常运行。
首先要对故障进行分析，找出故障的原因，然后进行排除。
在进行故障处理时，要做好安全工作，确保人身和设备的安全。
3.保养工作保养工作是保证电气继电保护装置正常运行的重要保障。
保养工作包括设备的清洁、设备功能的测试、绝缘性能的测试等。
通过保养工作，可以确保设备的良好状态，延长设备的使用寿命。
继电保护试验方案一、试验目的。
咱为啥要做这个继电保护试验呢？就是想看看这继电保护装置是不是靠谱，能不能在电路出问题的时候，像个超级英雄一样及时跳出来保护设备，避免发生更严重的事故。
就好比是给电路安排个保镖，看看这个保镖有没有真本事。
二、试验对象。
这次试验的主角就是咱的继电保护装置啦，不管它是个啥型号的，都得拉出来溜溜，看看它到底行不行。
还包括和它相关的那些二次回路啊、继电器啥的，这些都是它的小弟，也要一起检查检查。
三、试验前准备。
# （一）人员准备。
1. 找几个懂行的技术大神，最好是那种对继电保护装置了如指掌的，就像游戏里的高级玩家一样。
他们知道每个按钮、每个参数的意义，这样在试验的时候才能应对各种突发情况。
2. 安排个记录员，这个人得细心，就像个小秘书一样，把试验过程中的每个数据、每个现象都准确无误地记录下来。
# （二）工具和设备准备。
1. 各种测试仪器那是必不可少的，比如说继电保护测试仪，这可是咱的大宝贝，能模拟各种故障情况来考验继电保护装置。
就像一个会魔法的盒子，可以变出各种电路故障来。
2. 万用表也得带上，就像一个小小的侦探，用来检测电路中的电压、电流等参数，看看有没有什么异常情况。
3. 还有一些安全工具，像绝缘手套、绝缘鞋之类的，这就像是给试验人员穿上了一层铠甲，防止触电这种危险情况的发生。
# （三）资料准备。
1. 把继电保护装置的说明书找出来，这就像是它的个人简历一样，上面写着它的各种性能、参数和功能。
试验的时候得按照这个说明书来操作，可不能乱搞。
2. 之前类似设备的试验报告也可以拿出来看看，借鉴一下别人的经验，看看之前有没有遇到过什么问题，咱可不能在同一个地方摔倒两次。
四、试验内容。
# （一）外观检查。
1. 咱得像检查一个新玩具一样，看看继电保护装置的外观有没有什么破损、划痕之类的。
如果它的外壳都破破烂烂的，那里面的东西可能也不太靠谱。
2. 检查一下那些接线端子，看看有没有松动的情况。

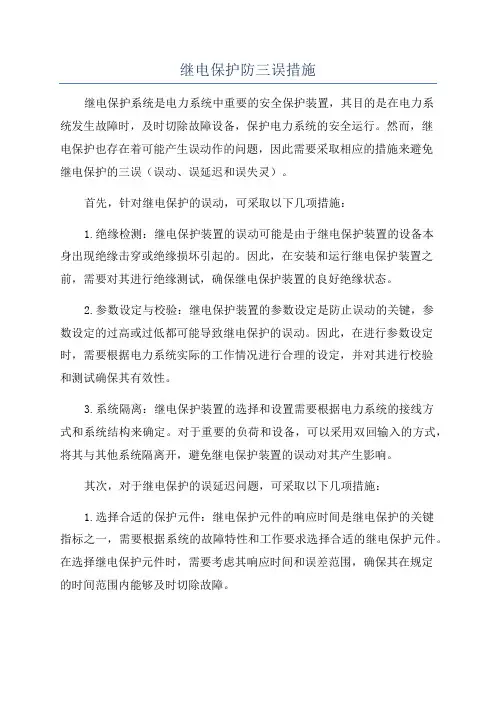

继电保护防三误措施继电保护系统是电力系统中重要的安全保护装置，其目的是在电力系统发生故障时，及时切除故障设备，保护电力系统的安全运行。
然而，继电保护也存在着可能产生误动作的问题，因此需要采取相应的措施来避免继电保护的三误（误动、误延迟和误失灵）。
首先，针对继电保护的误动，可采取以下几项措施：1.绝缘检测：继电保护装置的误动可能是由于继电保护装置的设备本身出现绝缘击穿或绝缘损坏引起的。
因此，在安装和运行继电保护装置之前，需要对其进行绝缘测试，确保继电保护装置的良好绝缘状态。
2.参数设定与校验：继电保护装置的参数设定是防止误动的关键，参数设定的过高或过低都可能导致继电保护的误动。
因此，在进行参数设定时，需要根据电力系统实际的工作情况进行合理的设定，并对其进行校验和测试确保其有效性。
3.系统隔离：继电保护装置的选择和设置需要根据电力系统的接线方式和系统结构来确定。
对于重要的负荷和设备，可以采用双回输入的方式，将其与其他系统隔离开，避免继电保护装置的误动对其产生影响。
其次，对于继电保护的误延迟问题，可采取以下几项措施：1.选择合适的保护元件：继电保护元件的响应时间是继电保护的关键指标之一，需要根据系统的故障特性和工作要求选择合适的继电保护元件。
在选择继电保护元件时，需要考虑其响应时间和误差范围，确保其在规定的时间范围内能够及时切除故障。
2.故障检测与监控：电力系统中常常存在着一些潜在的故障，如果只依靠继电保护元件的动作才能发现和切除故障，可能会导致误延迟。
因此，可以在继电保护系统中加入故障检测与监控模块，实时监测故障的发生和变化，提前预警，避免继电保护的误时。
3.技术培训与操作规程：继电保护的误时主要是由于操作人员缺乏经验或操作不当引起的。
因此，需要对继电保护的操作人员进行专业的培训，使其熟悉继电保护系统的结构和工作原理，并制定相应的操作规程，规范操作，降低误时发生的概率。
最后，针对继电保护的误失灵问题，可以采取以下几项措施：1.双重保护：继电保护是多层次的，可以通过多层次的保护设置来提高继电保护的可靠性。
继电保护检验项目及要求Hessen was revised in January 2021继电保护检验项目及要求7.1 检验种类及期限所有继电保护装置与电网安全自动保护装置及其回路接线(以后简称保护装置)，必须按《继电保护及电网安全自动保护装置检验条例》的要求进行检验，以确保保护装置的元件良好，回路接线、定值及特性等正确。
7.1.1 检验分为三种：⑴新安装保护装置的验收检验。
⑵运行中保护装置的定期检验(简称定期检验)。
⑶运行中保护装置的补充检验(简称补充检验)。
⑷对新型的保护装置(指未经部级鉴定的产品)，一般不能使用。
必须进行全面的检查试验，并经电网(省)局继电保护运行部门审查，其技术性满足电网安全要求时，才能在系统中投入试用。
7.1.2 定期检验分为三种：⑴全部检验：按保护装置的全部检验项目进行检验。
⑵部分检验。
按保护装置的部分重点检验项目进行检验。
⑶用保护装置进行断路器跳合闸试验。
7.1.3 补充检验分为四种：⑴保护装置改造后的检验。
⑵检修或更换一次设备后的检验。
⑶运行中发现异常情况后的检验。
⑷相关设备故障后的检验。
7.1.4 新安装保护装置的验收检验，在下列情况时进行：⑴当新装的一次设备投入运行时。
⑵当在现有的设备上投入新安装的保护装置时。
⑶当对运行中的保护装置进行较大的更改或增设新的回路时，其检验范围由公司总工办根据具体情况确定。
由于制造质量不良，不能满足检验要求的保护装置，原则上应由制造厂负责解决，属于普遍性的问题，应向有关上级部门报告。
7.1.5定期检验期限定期检验应根据《继电保护及电网安全自动保护装置检验条例》所规定的期限、项目和部颁试验规程所规定的内容进行。
检验期限如下表33：表33 定期检验期限总体规定7.1.6对保护装置检验的一般要求⑴利用保护装置进行断路器跳闸试验，一般每年至少一次。
⑵一次设备(断路器、电流和电压互感器等)检修后，分公司根据一次设备检修的性质和内容，确定保护装置的检验项目。
继电保护检验周期及检验项目
一、微机保护装置
1、检验周期
新投入运行后的第一年内进行一次全面检验。
以后每年进行一次部分项目检验，每隔4年进行一次全面检验。
2、检验项目
表新安装检验、全部检验和部分检验的项目
说明：保护特性试验是比较复杂的过程，如：差动保护特性检验包括①差动速断保护。
②比率差动保护。
动作电流、制动电流”和“平衡系数”、“比率制动特性”、“二次谐波闭锁特性”等。
具体内容见相关检验规程。
二、常规继电保护装置
1、检验周期
新投入运行后的第一年内进行一次全面检验。
以后每年进行一次部分项目检验，每隔4年进行一次全面检验。
2、检验项目
表新安装检验、全部检验和部分检验的项目。
设备技术监督管理制度2010-08-01发布2010-08-01实施前言 (3)继电保护技术监督管理制度及实施细则 (4)1 总则 (4)2 监督的机构与职责 (5)3 监督的内容和范围 (5)4 监督的技术管理 (6)5 技术档案 (6)6 继电保护技术监督考核原则 (7)绝缘技术监督实施细则 (8)1 总则 (8)2 监督机构与职责 (8)3 监督范围与内容 (9)4 技术管理 (10)5 技术档案 (11)6 绝缘监督管理考核原则 (11)电测技术监督实施细则 (13)1 总则 (13)2 监督机构与职责 (13)3 监督范围与内容 (14)4 电测技术监督指标 (14)5 技术管理 (15)6 技术档案 (15)前言本标准按照DL/T 800—2001《电力企业标准编制规则》和企业标准体系的国家标准GB/T 1.1—2000《标准化工作导则》第1部分：标准的结构和编写规则、GB/T 15496—15498，结合本公司的具体情况修订编写而成，编写要求和表述方法与DL/T 800—2001要求一致。
本标准按照公司给定的管理标准体系，结合本公司具体情况修订编写的。
本标准是仪电维护部准标准的重要组成部分。
本标准由仪电维护部提出。
本标准由仪电维护部归口。
本标准起草单位：生产技术科。
本标准主要起草人：刘坤让本标准主要审定人员：本标准批准人：本标准由仪电维护部负责解释。
本标准执行情况监督和检查由生产技术科负责。
本标准自发布之日起实施。
继电保护技术监督管理制度及实施细则1 总则1.1电力系统继电保护及安全自动装置技术监督（简称继电保护技术监督）工作是提高继电保护及安全自动装置的运行可靠性、保证电网安全稳定运行的重要手段。
根据电力部《电力工业技术监督规定》，结合山西省电力调度中心有关文件和本公司具体情况制定本细则。
1.2继电保护技术监督工作严格执行以下法律、法规：《河南电网继电保护与安全自动装置运行管理规程》《继电保护及电网安全自动装置检验条例》（水电部）《继电保护和电网安全自动装置现场工作保安规定》（水电部）《电力系统继电保护及安全自动装置反事故措施要点》（电力部）《继电保护和安全自动装置技术规程》(DL400)《微机继电保护装置运行管理规程》(DL/T587)《大型发电机变压器继电保护整定计算导则》(DL/T684)1.3继电保护技术监督的方针是：在工程设计、初设审查、设备选型、安装、调试、交接验收及运行维护时实施继电保护全过程技术监督；贯彻“安全第一、预防为主”的方针，按照依法监督、分级管理、行业归口的原则，实行技术监督报告责任制和目标考核制。
继电保护装置试验一般方法1、外观检查外观检查包括继电保护“三要素”中的刷灰、紧螺丝，以及辅助设备的检查，比如说打印机、切换开关、端子箱等等。
2、逆变电源检查运行实践说明,因电源损坏造成的保护误动拒动为数不少, 电源插件发生的缺陷也比较多，因此对逆变电源的检查需要非常重视，重点做四个方面的试验，包括：稳定性测试（直流电源分别调至80%、100%、110%额定电压值，CPU开出传动保护动作。
保护装置应能正确动作出口）、逆变电源自起动电压测试（缓升电压，要求不大于80%的额定电压）、拉合直流测试缓升缓降检查（拉合三次直流工作电源及将直流电源缓慢变化(降或升)，保护装置应不误动和误发保护动作信号）、逆变电源投运时间（超过运行年限的要进行更换）。
在进行逆变电源自启动试验时我们要求测试前测量是否有直流，搞清楚直流快分开关是上进下出还是下进上出，我们遇见较多的是前一种，但西门子的快分开关就是下进上出，只有搞清这一点才能防止损坏测试仪。
3、定值核对：核对定值我们一般要求在验收以后与运行人员一起进行，对于现在微机保护来说，都是比较成熟产品，只要采样没有问题，内部逻辑以及纯数字大小定值一般都没问题，这里所说的定值核对是指各项定值单各项参数是否与现场一致并符合要求，包括核对TV及TA变比、版本号、效验码、控制字、软压板、主变跳闸出口矩阵等；甚至还要联系其他保护来核对定值，比如说两套母线保护南瑞915型一般基准变比为相同数较多TA变比，而南自41以及SGB750要求为最大变比为基准变比，所以我们就发现许多站两套母线保护不同基准变比但定值启动电流却一样。
还有一部分控制字、装置参数之类的，在装置参数一览里，可调度部门下定值时有时并没有考虑装置参数，所以我们要认真核对。
4、开入开出检查开入检查我们对应装置开入量菜单进行逐个核对，但这要求不能采用短接点的办法进行试验，而是要求模拟实际情况。
开出试验一般可以根据整组以及信号核对进行也可通过定值试验或开出菜单进行。
继电保护设备检验周期及检验项目规定1范围为合理安排时间做好电网继电保护查验，提升查验质量，依据《福建省电网继电保护及安全自动装置查验周期和查验查收时间规定》和 2006年公布《继电保护及电网安全自动装置查验条例》继电保护及安全自动装置，特拟订本规定要求各单位严格按查验类型合理安排检修计划，在设施停役前做好充足准备，坚持“应检必检，检必检好”，保证查验质量。
同时应增强运行设施的缺点统计剖析，依据设施运转工况在必需时增添查验次数。
2规范性引用文件闽电调［ 200 ！］ 1274 号福建省电网继电保护及安全自动装置查验周期及检修项目规定DL/T 995-2006继电保护及安全自动装置查验规程（87）水电生字第 108 号继电保护和电网安全查验条例闽电调［ 2007］ 3 号福建电网备用电源自投装置配置技术原则及运转管理规定3查验种类及周期继电保护查验种类分为三种新安装装置的查收查验（分两种）当新安装的一次设施投入运转时；当在现有的一次设施上投入新安装的装置时运转中装置的按期查验（简称按期查验）保护装置在新投入运转一年内一定进行初次查验，简称首检；按期所有查验（简称全检）；按期部分查验（简称部检）；用装置进行断路器的跳合闸试验。
运转中装置的增补查验（简称增补查验）。
对运转中的装置进行较大的改正或增设新的回路后的检验；检修或改换一次设施后的查验；运转中发现异样状况后的查验；事故后的查验；已投运转的装置停电一年及以上，再次投入运转时的查验。
基建工程已经查收合格的待用间隔保护，在半年后投运时进行的整组传动试验。
4校验周期35kV 及以上变电站内10kV 及以上电压等级的所有保护装置，无论种类，在新投入运转一年内一定进行初次查验。
利用装置进行断路器的跳合闸试验宜与一次设施检修联合进行，必要时，可进行增补。
对当前系统使用非微机型保护装置，全校周期4年，部检周期1年。
微机型保护装置110kV 电压等级的保护设施，首检后每 6 年进行一次所有查验，每 3 年进行一次部分查验；35kV 及以上变电站内的35kV 及以下电压等级的保护设施每 3 年进行一次查验；所有电压等级的保护在相应的查验工作一年半后应联合一次设施停役利用装置进行一次断路器跳闸试验，并达成操作箱和设施的打扫以及螺丝紧固工作。
电力变压器的电气试验与继电保护电力变压器是电力系统中重要的电气设备，用于变换电压、调节电压和隔离电路。
为了确保电力变压器的正常运行和安全性能，必须进行严格的电气试验和继电保护措施。
本文将就电力变压器的电气试验和继电保护进行详细介绍。
一、电力变压器的电气试验1. 绝缘电阻测定绝缘电阻测定是变压器的重要电气试验之一，目的是检测变压器的绝缘性能。
按照国家标准规定，新装设的变压器和每次维修后应进行绝缘电阻测定，保证变压器的绝缘性能符合要求。
测定方法一般采用交流500V法，通过测试仪器测出变压器的电阻值，以判断绝缘状况是否良好。
绕组电阻测定是测量变压器绕组的直流电阻值，检测变压器绕组的导体连接是否正常，接地情况是否存在异常。
绕组电阻测定主要用于检测变压器绕组的接地情况，确保变压器运行期间绕组不会因接地电流而损坏。
3. 匝间电压测定匝间电压测定是用于检测变压器线圈之间的匝间绝缘性能。
测量方法一般采用交流2500V法，通过测试仪器测出线圈之间的电压值，以判断匝间绝缘情况是否良好。
4. 空载电流测定空载电流测定是测量变压器在开路状态下的响应电流值，以判断变压器铁心的损耗和绕组的寄生电容情况。
通过测量空载电流值，可以评估变压器内部的损耗情况和电压波动情况，保证变压器的正常运行。
5. 负载试验负载试验是在变压器满载状态下进行的电气试验，主要用于测量变压器的负载性能和温升情况。
通过负载试验可以评估变压器的负载损耗、温升和过载能力，保证变压器在满载状态下正常运行。
电力变压器在运行过程中，会受到各种外界因素的影响，存在潜在的故障风险。
为了确保变压器的安全运行，必须配备继电保护装置，及时发现和隔离变压器的故障，避免对电力系统造成严重影响。
绝缘监测是电力变压器继电保护的重要环节之一，主要用于检测变压器的绝缘状况。
通过绝缘监测装置实时监测变压器的绝缘电阻、绕组局部放电情况，及时发现绝缘老化、绕组短路等故障状态，保证变压器的安全运行。
电气试验报告一、试验目的本次电气试验的主要目的是对电气设备的性能、安全性和可靠性进行检测和评估，以确保其在正常运行条件下能够稳定工作，预防潜在的故障和事故，保障电力系统的安全稳定运行。
二、试验对象本次试验的对象包括变压器、开关柜、电缆、避雷器等电气设备。
三、试验设备及工具1、兆欧表：用于测量绝缘电阻。
2、直流电阻测试仪：测量绕组的直流电阻。
3、高压试验变压器：进行耐压试验。
4、继电保护测试仪：检测继电保护装置的性能。
5、示波器：观察电压、电流的波形。
6、万用表：测量电压、电流、电阻等基本参数。
四、试验项目及结果1、绝缘电阻测试对变压器、开关柜内的母线、电缆等进行了绝缘电阻测试。
测试结果表明，各设备的绝缘电阻值均符合相关标准要求，表明设备的绝缘性能良好。
变压器高压侧对低压侧及地的绝缘电阻值为_____兆欧，低压侧对高压侧及地的绝缘电阻值为_____兆欧。
开关柜内母线的绝缘电阻值均大于_____兆欧，电缆的绝缘电阻值也在规定范围内。
2、直流电阻测试对变压器的绕组进行了直流电阻测试。
测试结果显示，各绕组的直流电阻值平衡，符合产品技术要求，表明绕组没有断路、短路等故障。
变压器高压绕组的直流电阻值为_____欧姆，低压绕组的直流电阻值为_____欧姆。
3、耐压试验对开关柜内的绝缘子、避雷器等进行了耐压试验。
试验过程中，未出现击穿、闪络等现象，表明设备能够承受规定的电压，绝缘性能可靠。
开关柜内绝缘子的耐压试验电压为_____千伏，持续时间_____分钟，避雷器的动作电压为_____千伏。
4、继电保护测试对继电保护装置进行了动作特性、整定值等测试。
测试结果表明，继电保护装置动作准确、可靠，能够在故障发生时及时切断电路，保护设备和人员的安全。
过流保护的整定值为_____安培，动作时间为_____毫秒；速断保护的整定值为_____安培，动作时间为_____毫秒。
5、开关柜操作试验对开关柜进行了分合闸操作试验，检查操作机构的灵活性、可靠性以及联锁装置的正确性。
继电保护及自动装置现场检验规程1、总则本规程根据部颁《继电保护及电网安全自动装置检验条例》，结合本公司实际情况制定。
所有继电保护装置与安全自动装置必须分别按照部、司颁发的《保护继电器检验》，执行。
定期检验周期所有装置（包括自动重合闸、备用电源自动投入），每年进行一次部分检验；每五年进行一次全部检验。
变压器瓦斯保护装置，每年进行一次部分检验，每五年进行一次全部检验（可用替换继电器的方法）。
操作信号回路中的设备，结合所属装置的检验进行。
回路绝缘试验每年进行一次绝缘耐压试验。
在一般情况下，定期检验在下列时期并尽可能配合一次设备停电期间内进行。
1.4.1 35KV线路，10KV线路保护在雷雨季节前。
发电机，变压器的装置在一次设备检修期间。
其它装置的检验分配在全年中。
如有下列情况应进行补充检验。
装置改造。
检修或更换一次设备。
运行中发现异常情况。
事故凡装置拒绝动作，误动作或动作原因不明时，应由继电保护人员，根据事故情况，有目的地拟定具体检验项目及检验顺序，尽快进行事故后检验，检验工作结束后，应及时提出报告，送厂生技科备查。
定期检验中，若发现继电器动作特性不符合标准而进行检修或更换时，检修部分或新继电器检验的项目与新安装检验项目相同。
2、通则检验前的准备工作。
为了保证检验质量，对试验电源的基本要求如下：交流试验电源和相应调整设备应有足够的容量，以保证在最大试验负载下，通入装置的电压及电流均为正弦波。
试验用直流电源的额定电压应与装置设场所所用的直流额定电压相同，试验支路应设专用的安全开关，所按熔断器必须保证选择性不允许用运行中设备的直流支路作为检验时的直流电源。
在现场进行检验工作前，应认真了解被检验装置的一次设备情况及其相邻的设备情况。
据此制定在检验工作进行的全过程中确保系统安全运行的技术措施。
对装置的整定试验，应按有关继电保护机构提供的定值通知进行，检验工作人员应熟知定值通知书的内容，并核对所给的定值是否齐全，所使用电流、电压互感器的变化值是否与现场实际说明符合。
浅谈继电保护装置的绝缘性能检测摘要：本文主要阐述了有关继电保护产品绝缘性能的引用标准、检测方法、检测过程中比较常见的一些问题及解决这些问题的对策。
关键词：继电保护装置；绝缘性能；检验引言继电保护装置能反应电气设备的故障和不正常工作状态并自动迅速、有选择性地动作于断路器将故障设备从系统中切除，保证无故障设备继续正常运行；将事故限制在最小范围，提高系统运行的可靠性；最大限度地保证向用户安全、连续供电。
然而继电保护装置的绝缘性能是继电保护装置的重要安全指标。
它是继电保护装置在电力系统中可靠运行的基本保证,无论是设计人员还是检验、运行人员都应给予高度的重视。
本文笔者总结了有关继电保护产品绝缘性能的引用标准、检测方法、检测过程中比较常见的一些问题及解决这些问题的方案。
2绝缘性能分析2.1绝缘电阻检验继电保护装置的绝缘电阻性能是装置基本性能的重要指标, 它的大小将影响到继电保护装置的工作性能。
如继电保护装置的绝缘电阻下降到一定的数值时, 绝缘材料的绝缘性能将会发生严重的恶化, 从而造成人身、电气设备事故, 对于要求输入阻抗很大的电气回路, 可能会由于回路信号入口处的绝缘性能不佳（如电压采集回路）, 而影响其正常工作性能。
影响绝缘电阻的因素很多, 除了直接与绝缘材料本身的绝缘性能好坏有关外, 还与绝缘材料的加工工艺和导体间的绝缘间隙有关。
另外, 周围的环境条件, 如温度、湿度及阳光照射、粉尘等, 都要影响绝缘电阻的大小, 而其整个影响的过程是一个复杂而又漫长的过程。
任何绝缘材料都不是理想的绝缘体, 它的内部存在着“自由的”带电粒子, 这些带电粒子在无外界电场作用时, 其运动方向是杂乱无章的。
当有电场作用时, 这些带电粒子就按电场方向运行, 形成传导电流（又称为泄漏电流）。
泄漏电流的大小与电场的大小有关,电场强度越大, 参与定向运动的离子数越多, 因而传导电流越大, 反映的绝缘材料的绝缘电阻就越小。
在均匀强度的电场中, 电场强度与外加电压大小有关, 外加电压越大, 电场强度就越大。
所以, 绝缘电阻的测量与外加电压的大小有关。
相应标准也明确规定了在绝缘电阻测试中, 不同电压等级的电路所对应的试验电压。
2.2介质强度检验继电保护装置在运行中, 除了要受正常工作电压的作用, 有时还要受到短时间的过电压作用。
如果在设计时, 对绝缘材料的选用欠佳, 或绝缘间隙过小, 或者在运行过程中, 绝缘材料受潮或老化, 都会造成绝缘材料的击穿或出现闪络现象, 甚至会造成人身和电气设备事故。
介质强度试验就是检验绝缘材料和电路的设计缺陷, 及时排除由于绝缘材料不佳, 或绝缘间隙过小而存在的事故隐患,绝缘材料在强电场的作用下，将引起材料内部结构发生变化,即当作用于绝缘材料的电场强度达到某一临界值时, 材料内部的物质构成, 如分子或离子发生破裂或分解, 使其固有的绝缘性能完全丧失而转变为导体, 泄漏电流剧增,这种现象称为绝缘材料的击穿。
2.3冲击电压在电力系统中, 继电保护装置常常还会受到一些短时间过电压的影响, 这种短时间过电压除了负载切除或各种故障发生而产生的短时间工频过电压外, 在自然界的雷击过以及一次回路的各种操作过程中, 也会通过不同途径传人到继电保护装置中, 对其绝缘性能的可靠性, 具有相当程度的危险。
冲击电压试验（又称浪涌试验）主要用于检验继电保护装置各导电回路的电气间隙, 也可检验装置固体绝缘承受冲击电压的能力。
它是用标准规定的雷电波施加到继电保护装置的各个规定回路, 模拟电力系统开关操作或雷击所产生的冲击过电压, 对继电保护装置的绝缘性能进行考核, 试验过程中继电保护装置处于非工作状态。
看是否会对继电保护装置的绝缘和电气元件造成损坏。
3. gb/t14598.5对量度继电器和保护装置的绝缘试验和要求3.1 每个电路和外露导电部件之间,每个独立电路的端子连接在一起检验过程中主要考察装置的电源回路，pt回路、ct回路、开入回路、开出回路、通信回路等各导电回路对装置外露的导电部分如外壳包括面板、背板、插件金属导轨、印制板上的接地线以及和接地线连在一起的元器件安装支架和印制板固定螺钉等的绝缘性能。
上述各回路的工作额定电压不同, 试验的电压等级也不同。
3.2独立电路之间, 每个独立电路的端子连接在一起这主要是检验各导电回路之间的绝缘情况, 如电源回路和电压回路之间、电源回路和电流回路之间、或电压回路和电流回路之间、开入回路和开出回路之间, 等等，主要是没有直接电气联系的各导电回路都要进行测试, 防止这些不同电路之间在设计、生产、装配等各环节可能存在的绝缘隐患。
此外, 经制造厂和用户商定，也可对动合触点的电路进行试验。
有关绝缘电阻的测试, 介质强度和冲击电压的试验电压等级的选择, 具体的试验方法和试验验收准则gb/t14598.5中都有规定，本文不再赘述。
4. 提高继电保护装置绝缘性能的防范措施绝缘试验是继电保护产品型式试验中经常容易出问题的试验项目，尽管出问题的原因很多，但还是有一定的规律和特点。
只要我们根据它的规律和特点进行针对性的产品设计，就可以有效地提高产品的绝缘性能。
在从事产品设计的过程中, 首先就是选择具有良好特性的绝缘材料和元器件。
一般情况下, 新型工程塑料的绝缘特性要优于普通酚醛塑料, 尤其是在湿热环境下。
如果酚醛塑料的压制过程和处理工艺不合理, 将导致其绝缘性能严重下降, 在试验过程中常常遇到采用酚醛塑料压制的端子或机壳出现绝缘问题。
线路印制板的绝缘性能差别也很大。
其中环氧酚醛层压玻璃布板作基材的印制板的绝缘性能, 要优于其它基材的印制板, 尤其是在湿热环境下的绝缘性能。
不同材料的绝缘性能在正常大气条件下，可能没有明显差别，但在湿热条件下将出现明显差别，要注意选择耐湿热性能好的绝缘材料。
另外，电路的设计和制作、安装工艺常常会影响产品的介质强度和冲击电压试验。
在设计电路时，要统揽全局、对各个电路的构成都要做到心中有数，各个电路之间特别是没有直接电气联系的电路在布局时，它们之间一定要留有足够的电气间隙，其间隙的大小可参考的相关要求。
对选用的元器件，特别是具有隔离作用的元器件的基本结构和主要电气性能,也要有大致的了解。
这样，就能做到有的放矢，进行合理的、有效的、具有针对性的设计。
下面根据继电保护装置的主要特点, 提出以下注意事项：4.1 电压回路对pt输入回路要注意各相之间的电气间隙, 尤其是印制板焊装形式的pt更要注意。
各pt间的布线都应保持一定的距离, 各相之间接线端子的焊盘间隙也应给予足够的关注。
pt屏蔽层接地线也应小心布置, 与pt的输入线保持足够的间距。
另一方面, 各个pt的输入、输出布线也应尽可能地分开。
这一方面是安全的需要, 此外, 对电磁兼容要求来说也是必须的(pt的输入、输出布线间距过小, 使pt对干扰信号的隔离作用将大受影响)。
在实际检验过程中, 我们就曾发现有的装置为布线方便, 将pt输出回路上的限幅二极管, 从输入线上跨过，而该输出线又离接地线很近, 从而造成耐压试验中, 交流电压回路对地击穿（即使对地不会击穿, 这样的布线对装置今后的安全可靠性运行也是一个很大的隐患）。
4.2 电流回路ct回路的输入端, 一般都是采用截面较大的导线直接用螺钉固定在接线端子上。
由于导线截面较大,有一定的强度。
另一方面, 在微机保护装置中,交流插件的空间比较窄小，给ct输入线的布局、安装带来一定的困难，因而在安装过程中常常造成其绝缘的损坏。
在检验过程中就曾多次发现, 输入线的绝缘因安装过程受到损伤破坏, 引起相间、或对地（ct铁芯、安装支架等）击穿。
4.3 继电器输出回路继电保护装置的输出回路很多,一般都采用继电器触点输出，各个输出之间的布线要注意根据负载的电压等级，留有足够的间隙。
在输出回路布线时,比较容易忽视的是输出继电器触点和线圈之间的布线和绝缘。
输出继电器一方面是提供较大的负载能力另一方面是起到系统内、外强电和弱电的隔离作用。
我们所选用的继电器触点和线圈间要有足够的绝缘电阻和介质强度(现在多采用微型继电器, 受结构、材料和工艺的限制，有许多继电器常常无法保证其应有的介质强度，使线圈和触点之间发生击穿)。
在布线上也要保证线圈引线和触点引线彼此保持足够的间距，试验中常常出现因为输出继电器线圈引线和触点引线意外地混排在一起或间距过小，导致耐压试验发生击穿现象。
如果间隙不够，即使耐压试验中能侥幸过关，对继电保护装置在以后的现场运行中，也会带来一定的安全隐患。
4.4 印制板固定螺钉的选位一些装置的印制板都是通过固定螺钉直接固定在金属机箱内, 许多装置常常在印制板布置线时, 特别是一些布线密度较大的印制板，往往不能在印制板安装螺钉孔周围留出足够的间隙, 这样就会在试验中造成介质强度击穿或被试装置的损坏。
4.5 地线的处理在开关电源、pt、ct等元件上都有功能地线, 即抗干扰地线或屏蔽层地线, 这些地线一般都接机壳和直接接大地。
这些地线通常布在印制板上, 并常常和其它导电回路混排在一起, 在设计中我们必须保证这些地线和其它导电回路保持足够的间距。
也常有另外一种情况, 有些印制板设计者出于某些电磁兼容方面的需要, 总是在印制板的四周布置一圈地线。
这时地线框内的所有电路都应与其保持足够的间撇, 以防耐压试验中出问题。
4.6 不干胶标签在产品的生产过程中, 有些产品的印制板上的某个部位贴上一个不干胶标签, 记录其生产、调试人员编号等等, 以备检查。
有些则就是一个合格标志, 对这样一个不干胶标签, 如随意粘贴, 则很可能对装置的一些绝缘性能带来伤害。
如把这些标签贴在印制板的输入或输出电路上, 在正常环境条件下, 这些标签的绝缘性能尚可, 一般不会出现什么意外, 但在潮湿环境下，其绝缘性能就大大下降, 使绝缘电阻和介质强度都难以合格。
4.7液晶显示器和薄膜键盘液晶显示器在金属面板上安装时, 要注意两者之间的电气绝缘，这也是常常引起介质强度不合格的原因, 甚至还会在冲击电压检验时, 造成液晶显示器的损坏。
早期的微机型保护装置, 使用薄膜键盘时, 常将其镶嵌在金属面板上, 处理不得当时, 键盘引线也有可能造成耐压击穿。
4.8插件间隙随着保护装置功能的增多, 装置内部的功能插件也越来越多,插件之间的间距或插件与金属机箱之间的间距过小, 有时也会造成耐压试验击穿, 更多的是在冲击试验中出现闪络, 对印制板上的电路造成伤害。
4.9表面处理装置在生产过程中, 在其端子、印制板等部位常常留有助焊剂, 汗溃或其它东西留下的污渍。
这些东西如不清除干净, 也会对产品的绝缘性能带来危害。
在pcb板或其它元件上喷涂绝缘介质, 也可提高产品的绝缘性能, 特别是有些部位绝缘间隙过小时, 喷涂绝缘介质可减小表面放电的产生。
