【CN209636986U】一种控温空气层阻断式绝热超低能耗外墙构造【专利】

专利名称：一种具有保温效果的建筑外墙结构专利类型：实用新型专利
发明人：卢婷,王磊,李青卉
申请号：CN201720102067.5
申请日：20170126
公开号：CN206538886U
公开日：
20171003
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种具有保温效果的建筑外墙结构，包括外墙体，所述外墙体外侧设有砂浆找平层，所述粘胶层外侧覆盖有聚氨酯硬泡保温层，所述聚氨酯硬泡保温层外侧设有聚苯板，所述聚氨酯硬泡保温层和聚苯板上贯穿有铆钉，所述聚苯板外侧覆盖有抗裂胶浆，所述抗裂胶浆外侧覆盖有网格布，所述抗裂胶浆外侧覆盖有耐水腻子层，所述耐水腻子层外侧覆盖有涂膜层，所述砂浆找平层、聚氨酯硬泡保温层、聚苯板、网格布、耐水腻子层和涂膜层上贯穿有龙骨连接件，所述龙骨连接件上位于砂浆找平层处连接有连接头，本实用新型一种具有保温效果的建筑外墙结构，结构新颖，具有很好的保温效果，使墙体结构连接强度增强，具有很高的实用性。

申请人：青岛腾远设计事务所有限公司
地址：266000 山东省青岛市崂山区海尔路182-8号
国籍：CN
更多信息请下载全文后查看。

(10)授权公告号(45)授权公告日 (21)申请号 201520467715.8(22)申请日 2015.07.02E04H 1/00(2006.01)E04B 2/00(2006.01)E04B 1/76(2006.01)E06B 3/66(2006.01)B01D 50/00(2006.01)F24D 12/02(2006.01)F24C 15/20(2006.01)F24C 13/00(2006.01)F24J 2/30(2006.01)F24F 12/00(2006.01)(73)专利权人青岛科瑞新型环保材料有限公司地址266112 山东省青岛市城阳区上马街道王家庄社区居委会北侧500米(72)发明人翟传伟 李壮贤 何奕 侯钦鹏(54)实用新型名称一种超低能耗建筑系统(57)摘要一种超低能耗建筑系统，包括太阳能系统、抽油烟机系统、打火灶余热系统、送风系统、外墙保温系统、节能窗系统。

本实用新型保温系统将各种热能综合利用起来，达到节约能源的目的，能够基本上实现冬天采暖需求，不需要散热器采暖。

(51)Int.Cl.(ESM)同样的发明创造已同日申请发明专利(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书2页 说明书13页 附图5页CN 204850535 U 2015.12.09C N 204850535U1.一种低能耗建筑系统，包括太阳能系统、抽油烟机系统、打火灶余热系统、送风系统，其特征在于：太阳能系统包括集热模块、太阳能系统换热模块、太阳能系统蓄热模块、太阳能系统流体模块，所述集热模块吸收太阳能，然后通过太阳能系统换热模块传递给太阳能系统蓄热模块，太阳能系统流体模块包括流体通道，所述流体通道与太阳能系统蓄热模块进行换热，将热量传递给流体通道中的流体；抽油烟机系统，包括抽油烟机系统余热回收模块、抽油烟机系统换热模块、抽油烟机系统流体模块，所述抽油烟机系统余热回收模块吸收抽油烟机烟气余热，然后通过抽油烟机系统换热模块传递给抽油烟机系统流体模块，抽油烟机系统流体模块包括流体通道，流体沿着流体通道流动，流体与抽油烟机系统换热模块进行换热，将热量传递给流体通道中的流体；抽油烟机系统还包括抽油烟机系统蓄热模块，所述抽油烟机系统换热模块将热量传递给抽油烟机系统蓄能模块，抽油烟机系统蓄能模块将热量传递给流体；打火灶系统，包括打火灶系统余热模块、打火灶系统换热模块、打火灶系统蓄热模块、打火灶系统流体模块，所述打火灶系统余热模块吸收打火灶余热，然后通过打火灶系统换热模块传递给打火灶系统蓄热模块，打火灶系统流体模块包括流体通道，所述流体通道与打火灶系统蓄热模块进行换热，将热量传递给流体通道中的流体；送风系统包括送风系统流体模块、送风系统换热模块、送风系统蓄热模块、回风风道，所述回风风道中的回风经过送风系统换热模块将热量传递给蓄热模块，送风系统流体模块包括流体通道，所述流体通道与送风系统蓄热模块进行换热，将热量传递给流体通道中的流体。

专利名称：一种低能耗建筑外窗结构及安装方法专利类型：发明专利
发明人：孙生根
申请号：CN202010219034.5
申请日：20200325
公开号：CN111535701A
公开日：
20200814
专利内容由知识产权出版社提供
摘要：本发明提供了一种低能耗建筑外窗结构及安装方法，外窗结构包括与墙体连接固定的附框和设在附框上的窗框，所述附框和窗框之间设有密封件，附框外侧和窗框形成用于防止窗框滑落的限位结构。

本发明采用预装附框的安装方式，将外窗整体由室内向室外进行安装，避免了只能由室外推入造成的安装不便；窗体与附框或者建筑墙体相连接，充分保证了安装的安全性，而附框的主要作用为保证尺寸的准确性；基于对传统门窗安装方式的改良，降低了工艺复杂程度，达到了更好的保温效果，并可以实现整窗的快速拆卸与维修等。

申请人：孙生根
地址：200030 上海市徐汇区漕宝路77弄34号202室
国籍：CN
代理机构：上海申汇专利代理有限公司
代理人：徐俊
更多信息请下载全文后查看。

专利名称：超薄绝热外墙保温结构
专利类型：实用新型专利
发明人：陆挺,季国余,朱家华,蒋伟强,钱福兴申请号：CN201220447868.2
申请日：20120905
公开号：CN202730992U
公开日：
20130213
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种超薄绝热外墙保温结构，包括基层墙体，基层墙体上设置水泥砂浆找平层，水泥砂浆找平层上设置2mm厚的粘结砂浆层，粘结砂浆层上设置7.5mm厚的超薄绝热保温板层，在超薄绝热保温板层上设置防护层，防护层上设置饰面层。

本实用新型结构合理，具有A级防火、高效节能、质轻超薄、环保低碳、施工便捷等优点。

申请人：江苏中原建设集团有限公司
地址：215300 江苏省苏州市昆山市中山路280号
国籍：CN
代理机构：南通市永通专利事务所
代理人：葛雷
更多信息请下载全文后查看。

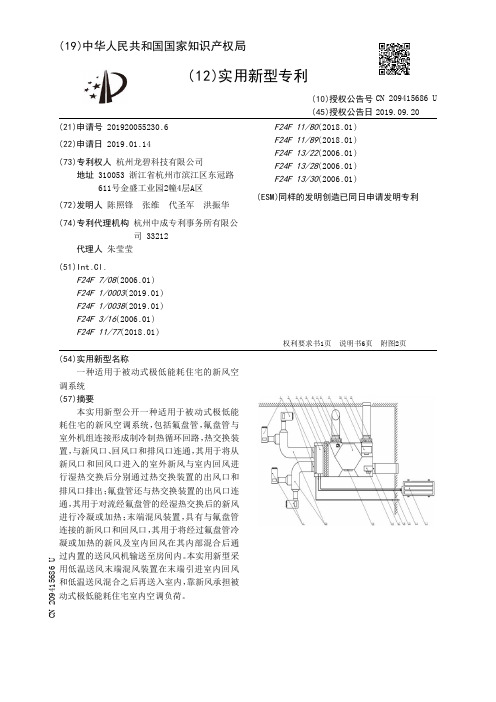

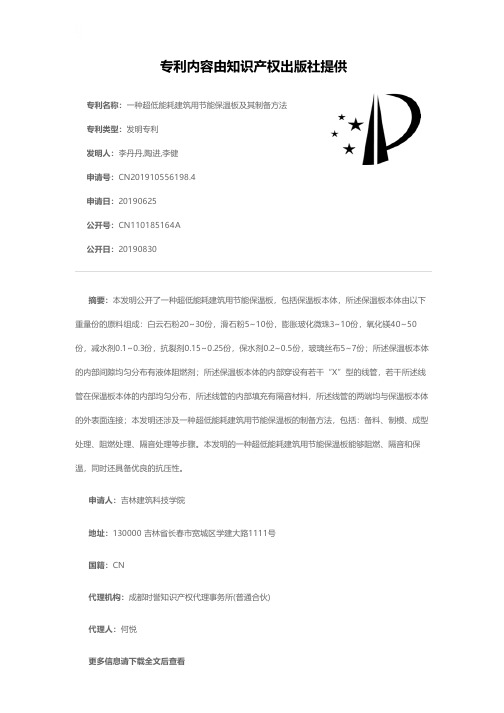

专利名称：一种超低能耗建筑用节能保温板及其制备方法专利类型：发明专利
发明人：李丹丹,陶进,李健
申请号：CN201910556198.4
申请日：20190625
公开号：CN110185164A
公开日：
20190830
专利内容由知识产权出版社提供
摘要：本发明公开了一种超低能耗建筑用节能保温板，包括保温板本体，所述保温板本体由以下重量份的原料组成：白云石粉20~30份，滑石粉5~10份，膨胀玻化微珠3~10份，氧化镁40~50份，减水剂0.1~0.3份，抗裂剂0.15~0.25份，保水剂0.2~0.5份，玻璃丝布5~7份；所述保温板本体的内部间隙均匀分布有液体阻燃剂；所述保温板本体的内部穿设有若干“X”型的线管，若干所述线管在保温板本体的内部均匀分布，所述线管的内部填充有隔音材料，所述线管的两端均与保温板本体的外表面连接；本发明还涉及一种超低能耗建筑用节能保温板的制备方法，包括：备料、制模、成型处理、阻燃处理、隔音处理等步骤。

本发明的一种超低能耗建筑用节能保温板能够阻燃、隔音和保温，同时还具备优良的抗压性。

申请人：吉林建筑科技学院
地址：130000 吉林省长春市宽城区学建大路1111号
国籍：CN
代理机构：成都时誉知识产权代理事务所(普通合伙)
代理人：何悦
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910597648.4(22)申请日 2019.07.04(71)申请人 吉林建筑科技学院地址 130000 吉林省长春市宽城区学建大路1111号(72)发明人 任楠楠　(74)专利代理机构 深圳市科吉华烽知识产权事务所(普通合伙) 44248代理人 谢肖雄(51)Int.Cl.E04B 2/00(2006.01)E04B 1/76(2006.01)(54)发明名称一种超低能耗建筑墙体(57)摘要本发明公开了一种超低能耗建筑墙体，包括砌体，所述砌体的外侧设有第一找平层，所述砌体的内侧设有第二找平层，所述第一找平层远离砌体的一侧设有第一挤塑聚苯板，所述第一挤塑聚苯板远离第一找平层的一侧设有岩棉板，所述岩棉板远离第一挤塑聚苯板的一侧第一网格布，所述第一网格布远离岩棉板的一侧设有第一抗裂砂浆层。

本方案在墙体的内外两侧同时进行保温处理，使得墙体可抵抗外部温度对室内环境的影响，同时也可维持室内温度的平衡，此外在墙体的管道孔和接线盒槽处均进行保温处理，可避免墙体在上述位置形成热桥，从而增加墙体整体的保温隔热性能，使得建筑具有超低能耗的效果。

权利要求书1页 说明书3页 附图2页CN 110230363 A 2019.09.13C N 110230363A1.一种超低能耗建筑墙体，包括砌体(1)，其特征在于，所述砌体(1)的外侧设有第一找平层(2)，所述砌体(1)的内侧设有第二找平层(21)，所述第一找平层(2)远离砌体(1)的一侧设有第一挤塑聚苯板(3)，所述第一挤塑聚苯板(3)远离第一找平层(2)的一侧设有岩棉板(4)，所述岩棉板(4)远离第一挤塑聚苯板(3)的一侧第一网格布(5)，所述第一网格布(5)远离岩棉板(4)的一侧设有第一抗裂砂浆层(6)，所述第一抗裂砂浆层(6)远离第一网格布(5)的一侧设有装饰板(7)，所述第二找平层(21)远离砌体(1)的一侧设有第二挤塑聚苯板(31)，所述第二挤塑聚苯板(31)远离第二找平层(21)的一侧设有第二网格布(51)，所述第二网格布(51)远离第二挤塑聚苯板(31)的一侧设有第二抗裂砂浆层(61)；所述砌体(1)靠近顶端的中部贯穿开设有管道孔(8)，所述管道孔(8)的一端依次贯穿第一找平层(2)、第一挤塑聚苯板(3)、岩棉板(4)、第一网格布(5)、第一抗裂砂浆层(6)和装饰板(7)，所述管道孔(8)的另一端依次贯穿第二找平层(21)、第二挤塑聚苯板(31)、第二网格布(51)和第二抗裂砂浆层(61)，所述管道孔(8)内设有支撑钢筋笼(11)，所述支撑钢筋笼(11)的内侧设有支撑管(10)，所述支撑管(10)的内侧设有保温管(9)，所述第二找平层(21)、第二挤塑聚苯板(31)、第二网格布(51)和第二抗裂砂浆层(61)靠近底端的一侧共同开设有接线盒槽(12)，所述接线盒槽(12)的内侧设有保温盒(14)，所述保温盒(14)的内侧设有接线盒(13)，所述接线盒(13)靠近砌体(1)的一侧安装有接线管道(16)，所述保温盒(14)靠近砌体(1)的一侧安装有保温套(15)，所述保温套(15)套设在接线管道(16)与接线盒(13)的连接处，所述接线管道(16)延伸至砌体(1)内。

专利名称：一种装配式超低能耗建筑外墙板结构
专利类型：实用新型专利
发明人：李瑞雪,刘郁林,王建,杜庆,白羽,宋昂扬,果海凤,王英琦,朱小红
申请号：CN201922127746.X
申请日：20191202
公开号：CN212053443U
公开日：
20201201
专利内容由知识产权出版社提供
摘要：本实用新型的装配式超低能耗建筑外墙板结构，夹芯保温层由中心一真空绝热板组及一组聚氨酯板组成，有用于连接件通过的穿孔，穿孔内壁填充辅助肋。

连接件穿过辅助肋，一端与外叶板连接，另一端与内叶板连接。

在夹芯保温层边围包覆有辅助肋保护夹芯保温层在运输和墙体安装时免受损坏。

通过获取使外墙板整墙平均传热系数不大于标准值的外墙主体传热系数后获取辅助肋占比。

根据结构主断面传热系数获取真空绝热板厚度。

优点：通过改变保温夹芯层的材料和组成方式，降低整墙传热系数。

解决由内外叶板连接件处热桥引起热量损失的问题。

聚氨酯板在真空绝热板两侧紧贴内外叶板，防止真空绝热板被损坏。

穿孔内的辅助肋防止连接件安装时破坏真空绝热板。

申请人：北京市住宅建筑设计研究院有限公司
地址：100005 北京市东城区东总布胡同5号
国籍：CN
代理机构：北京北新智诚知识产权代理有限公司
代理人：朱丽华
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910111987.7(22)申请日 2019.02.13(71)申请人 吴葆永地址 257000 山东省东营市西二路474号华纳大厦908室(72)发明人 吴葆永　郭春林　陈振兴　阮盼　滕晓雨　张龙军　张玉光　汪明文　李亮亮　魏莹　梁宇　孙晓春　陈良　薄官伟　常震宇　(74)专利代理机构 东营双桥专利代理有限责任公司 37107代理人 侯玉山(51)Int.Cl.E04B 1/76(2006.01)F24F 5/00(2006.01)(54)发明名称一种控温空气层阻断式绝热超低能耗外墙构造(57)摘要本发明属于建筑节能技术领域，尤其涉及一种控温空气层阻断式绝热超低能耗外墙构造，其包括由外封闭构造、控温封闭空气层及内封闭构造构成的多层复合结构，外封闭构造由低传热系数透光材料构成；内封闭构造由墙体构成；控温封闭空气层为外封闭构造与内封闭构造中间封闭形成的空气层；外封闭构造上设置有与控温封闭空气层连通的可控风孔；控温封闭空气层内设置有调节层内温度的控温装置。

本发明节能原理是通过控制封闭空气层温度，使之与室内温度保持一致，则室内空气与封闭空气层不发生热传递，从而维持室内温度基本恒定，相当于达到了室内空气与室外空气绝热的效果，可广泛用于各类新建建筑及老旧建筑节能改造，具有较强的推广应用价值。

权利要求书1页 说明书4页 附图2页CN 109680816 A 2019.04.26C N 109680816A权　利　要　求　书1/1页CN 109680816 A1.一种控温空气层阻断式绝热超低能耗外墙构造，其特征在于：包括由外封闭构造、控温封闭空气层及内封闭构造构成的多层复合结构，其中：所述外封闭构造由低传热系数透光材料构成；所述内封闭构造由墙体构成；所述控温封闭空气层为所述外封闭构造与所述内封闭构造中间封闭形成的空气层；所述外封闭构造上设置有与所述控温封闭空气层连通的可控风孔；所述控温封闭空气层内设置有调节层内温度的控温装置。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920311610.1(22)申请日 2019.03.13(73)专利权人 云南鑫泉节能科技有限公司地址 650217 云南省昆明市经济技术开发区第三城丹槿园9幢2-C(72)发明人 谢相辉　(51)Int.Cl.F04C 18/16(2006.01)F04C 23/02(2006.01)F04C 29/00(2006.01)F04C 29/04(2006.01)(54)实用新型名称一种能够降低进气温度的低电耗双级常压螺杆主机(57)摘要本实用新型公开了一种能够降低进气温度的低电耗双级常压螺杆主机，包括机体，所述机体的底部焊接安装有支座，且机体的底部中间位置等间距焊接安装有支撑杆，所述螺杆的底端贯穿安装在盖板的内部，且盖板的前表面安装有螺母，所述机体的后表面安装有过滤器，所述箱体的内部镶嵌安装有制冷机，所述出风口的左右两端均连接有连接管，所述机体的内部左端安装有电机，且电机的右上方位置安装有安全阀，所述电机的右侧连接有双极转子，且双极转子的右侧连接有补气流道，所述过滤器的内部安装有单向阀。

该能够降低进气温度的低电耗双级常压螺杆主机不仅能够降低该主机内的进气温度，而且便于对放置在主机内的器件进行检修，同时耗电量较低。
