【最新精选】外墙节能构造钻芯检验方法外墙节能构造钻芯检验方法根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行了全过程拍照，现上传论坛内，请大家发表对《建筑节能工程施工质量验收规范》的“认识”。

一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。

详解:给出本方法的适用范围;当对围护结构中墙体之外的部位(如屋面、地面等)进行节能构造检验时，也可以参照本附录规定进行。

二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。

详解:给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。

钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定:1、取样部位应由监理(建设)与施工双方共同确定，不得在外墙施工前预先确定;2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层;取样位置必须确保钻芯操作安全，且应方便操作。

3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。

取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。

详解:给出钻芯检验外墙节能构造的取样部位和数量规定;实施时应事先制定方案，在确定取样部位后在图纸上加以标注。

钻芯检验外墙节能构造应在监理(建设)人员见证下实施。

外墙节能构造的钻芯检验为见证检验;见证人员为监理或建设单位人员。

三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm的芯样。

钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。

当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。

但钻芯后应恢复剔除前原有外墙的表面装饰层。

详解:给出钻芯检验外墙节能构造的方法;建议钻取直径70mm的芯样;四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。

钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。

表C.0.9外墙节能构造钻芯检测报告
外墙节能构造检验报告报告编号委托编号检测日期
工程名称****办公楼内外装饰工程建设单位***公司委托人/联系电话
监理单位徐州市***监理有限
公司
检测依据
施工单位徐州**有限公司设计保温材料岩棉板节能设计单位设计保温层厚度80mm
检验结果
检验项目芯样1 芯样2 芯样3 取样部位轴线/1层轴线/1层轴线/1层芯样外观
完整/基本
完整/破碎
完整/基本
完整/破碎
完整/基本
完整/破碎保温材料种类岩棉板岩棉板岩棉板
保温层厚度10.5mm 11.8mm 10.5mm 平均厚度10.93mm
围护结构
分层做法
1、基层；
2、岩棉板；
3、螺栓；
4、网格布；
5、粘接剂；
6、抹面砂浆；
1、基层；
2、岩棉板；
3、螺栓；
4、网格布；
5、粘接剂；
6、抹面砂浆；
1、基层；
2、岩棉板；
3、螺栓；
4、网格布；
5、粘接剂；
6、抹面砂浆；照片编号01 02 03
结论：见证意见：
1抽样方法符合规
定；
2现场钻芯；
3芯样照片真实；
4其他：
见证人：批准审核检验
检验单位（印章）报告日期。

外墙节能构造钻芯检验方法根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行了全过程拍照，现上传论坛内，请大家发表对《建筑节能工程施工质量验收规范》的“认识”。

一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。

详解：给出本方法的适用范围;当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。

二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。

详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。

钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定：1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定；2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。

3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。

取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。

详解：给出钻芯检验外墙节能构造的取样部位和数量规定;实施时应事先制定方案，在确定取样部位后在图纸上加以标注。

钻芯检验外墙节能构造应在监理（建设）人员见证下实施。

外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。

三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm的芯样。

钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。

当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。

但钻芯后应恢复剔除前原有外墙的表面装饰层。

详解：给出钻芯检验外墙节能构造的方法；建议钻取直径70mm的芯样；四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。

钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。

从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。

外墙节能构造钻芯取样检验记录外墙节能构造是指在墙体的外部对其进行一系列的保温、隔音、防火等构造处理，以降低墙体的能量消耗和提高其对外界环境的隔离性能。

钻芯取样检验是对外墙节能构造进行质量检验的重要手段之一，以确保外墙节能构造的质量和性能符合要求。

检验项目的内容包括外墙节能构造的构造层厚度、保温材料的密度和导热系数、纹理饰面层的粘结强度和耐候性、防火隔热层的防火等级和导热系数等。

下面是一份外墙节能构造钻芯取样检验记录的示例：检验单位：XXX检验中心检验日期：2024年XX月XX日检验名称：外墙节能构造钻芯取样检验1.检验对象取样位置：样品左上角1/4位置2.检验仪器钻芯取样器、进口显微镜、红外线测温仪、电子热导率仪3.检验过程3.1准备工作准备工作完成后，进行外墙节能构造样品的取样工作。

3.2钻芯取样使用钻芯取样器对外墙节能构造样品进行钻芯取样，钻孔直径为10mm，钻孔深度为100mm。

3.3检验指标根据相关标准和要求，对取样的钻芯进行一系列的检验指标测试，包括构造层厚度、保温材料的密度和导热系数、纹理饰面层的粘结强度和耐候性、防火隔热层的防火等级和导热系数等。

4.检验结果4.1构造层厚度测得外墙节能构造样品的构造层厚度为50mm，符合要求。

4.2保温材料的密度和导热系数测得外墙节能构造样品的保温材料密度为50kg/m³，导热系数为0.03W/(m·K)，符合要求。

4.3纹理饰面层的粘结强度和耐候性经过显微镜观察和粘结强度测试，纹理饰面层与构造层之间粘结良好，无起泡、脱层等现象，符合要求。

耐候性测试结果也符合要求。

4.4防火隔热层的防火等级和导热系数根据防火隔热层样品的材料和结构特点，判断其防火等级为B1级，导热系数为0.05W/(m·K)，符合要求。

5.检验结论6.检验人员检验人员名称、资质：XXX，具有XXX工程检验师资格7.备注对外墙节能构造的取样和检验过程无异常情况。

外墙节能构造钻芯检验方法1 给出本方法的适用范围。

当对围护结构中墙体之外的部位(如屋面、地面等)进行节能构造检验时，也可以参照本附录规定进行。

2 给出采用本方法检验外墙节能构造的时间。

即应在外墙施工完工后、节能分部工程验收前进行。

3 给出钻芯检验外墙节能构造的取样部位和数量规定。

实施时应事先制定方案，在确定取样部位后在图纸上加以标柱。

4 给出钻芯检验外墙节能构造的方法。

规范建议钻取直径 70mm的芯样，是综合考虑了多种直径芯样的实际效果后确定的。

实施时如有困难，也可以采取50～lOOmm范围内的其他直径。

由于检验目的是验证墙体节能构造，故钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。

5 为避免钻取芯样时冷却水流人墙体内或污染墙面，钻芯时应采用内注水冷却方式的钻头。

6 给出对芯样的检查方法。

可分为3个步骤进行检查并作出检查记录(原始记录)：6.1 对照设计图纸观察、判断；6.2 量取厚度；6.3 观察或剖开检查构造做法。

7 给出是否符合设计要求结论的判断方法。

即实测厚度的平均值达到设计厚度的95％及以上时，应判符合；否则应判不符合设计要求。

8 给出钻芯检验外墙节能构造的检验报告主要内容。

这些内容实际上也是对检测报告的基本要求。

无论是由检测单位还是由施工单位进行检验，均应按照这些内容和报告格式的要求出具报告，并应保存检验原始记录以备查对。

9 当出现检验结果不符合设计要求时，首先应考虑取点的代表性及偶然性等因素，故应增加一倍数量再次取样检验。

当证实确实不符合要求时，应按照统一标准规定的原则进行处理。

此时应委托原设计单位或其他有资质的单位重新验算房屋的热工性能，提出技术处理方案。

10 给出对外墙取样部位的修补要求。

规范要求采用保温材料填充并用建筑胶密封。

实际操作中应注意填塞密实并封闭严密，不允许使用混凝土或碎砖加砂浆等材料填塞，以避免产生热桥。

规范建议修补后宜在取样部位挂贴标志牌加以标示。

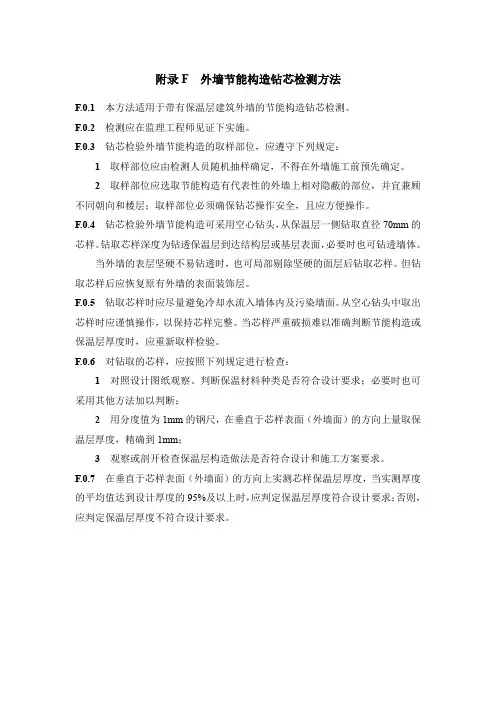

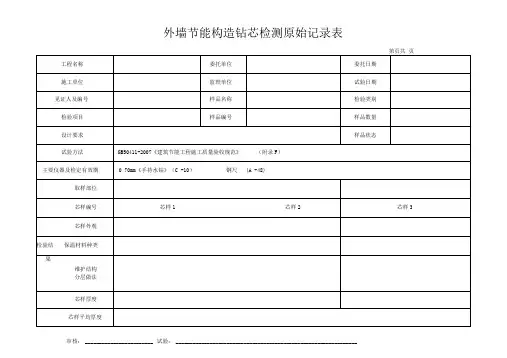

附录F 外墙节能构造钻芯检测方法
F.0.1本方法适用于带有保温层建筑外墙的节能构造钻芯检测。

F.0.2检测应在监理工程师见证下实施。

F.0.3 钻芯检验外墙节能构造的取样部位，应遵守下列规定：
1取样部位应由检测人员随机抽样确定，不得在外墙施工前预先确定。

2取样部位应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样部位必须确保钻芯操作安全，且应方便操作。

F.0.4钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm的芯样。

钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。

当外墙的表层坚硬不易钻透时，也可局部剔除坚硬的面层后钻取芯样。

但钻取芯样后应恢复原有外墙的表面装饰层。

F.0.5 钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。

从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。

当芯样严重破损难以准确判断节能构造或保温层厚度时，应重新取样检验。

F.0.6对钻取的芯样，应按照下列规定进行检查：
1对照设计图纸观察、判断保温材料种类是否符合设计要求；必要时也可采用其他方法加以判断；
2用分度值为1mm的钢尺，在垂直于芯样表面（外墙面）的方向上量取保温层厚度，精确到1mm；
3观察或剖开检查保温层构造做法是否符合设计和施工方案要求。

F.0.7在垂直于芯样表面（外墙面）的方向上实测芯样保温层厚度，当实测厚度的平均值达到设计厚度的95%及以上时，应判定保温层厚度符合设计要求；否则，应判定保温层厚度不符合设计要求。

外墙节能构造钻芯检验方法根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行了全过程拍照，现上传论坛内，请大家发表对《建筑节能工程施工质量验收规范》的“认识”。

一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。

详解：给出本方法的适用范围;当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。

二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。

详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。

钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定：1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定；2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。

3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。

取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。

详解：给出钻芯检验外墙节能构造的取样部位和数量规定;实施时应事先制定方案，在确定取样部位后在图纸上加以标注。

钻芯检验外墙节能构造应在监理（建设）人员见证下实施。

外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。

三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm的芯样。

钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。

当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。

但钻芯后应恢复剔除前原有外墙的表面装饰层。

详解：给出钻芯检验外墙节能构造的方法；建议钻取直径70mm的芯样；四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。

钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。

从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。

外墙节能构造钻芯检验方法根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行了全过程拍照，现上传论坛内，请大家发表对《建筑节能工程施工质量验收规范》的“认识”。

一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。

详解：给出本方法的适用范围;当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。

二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。

详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。

钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定：1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定；2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。

3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。

取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。

详解：给出钻芯检验外墙节能构造的取样部位和数量规定;实施时应事先制定方案，在确定取样部位后在图纸上加以标注。

钻芯检验外墙节能构造应在监理（建设）人员见证下实施。

外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。

三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm的芯样。

钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。

当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。

但钻芯后应恢复剔除前原有外墙的表面装饰层。

详解：给出钻芯检验外墙节能构造的方法；建议钻取直径70mm的芯样；四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。

钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。

从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。

外墙节能构造钻芯检验方法根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行了全过程拍照，现上传论坛内，请大家发表对《建筑节能工程施工质量验收规范》的“认识”。

一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。

详解：给出本方法的适用范围;当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。

二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。

详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。

钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定：1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定；2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。

3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。

取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。

详解：给出钻芯检验外墙节能构造的取样部位和数量规定;实施时应事先制定方案，在确定取样部位后在图纸上加以标注。

钻芯检验外墙节能构造应在监理（建设）人员见证下实施。

外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。

三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm的芯样。

钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。

当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。

但钻芯后应恢复剔除前原有外墙的表面装饰层。

详解：给出钻芯检验外墙节能构造的方法；建议钻取直径70mm的芯样；四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。

钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。

从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。

附录E 外墙节能构造钻芯检验方法E.0.1本方法适用于检验带有保温层建筑外墙其节能构造是否符合设计要求。

E.0.2 钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。

E.0.3 钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定：1 取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定；2 取样部位应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样部位必须确保钻芯操作安全，且应方便操作。

3 外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。

取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。

E.0.4 钻芯检验外墙节能构造应在监理（建设）人员见证下实施。

E.0.5 钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm的芯样。

钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。

当外墙的表层坚硬不易钻透时，也可局部剔除坚硬的面层后钻取芯样。

但钻取芯样后应恢复原有外墙的表面装饰层。

E.0.6 钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。

从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。

当芯样严重破损难以准确判断节能构造或保温层厚度时，应重新取样检验。

E.0.7 对钻取的芯样，应按照下列规定进行检查：1对照设计图纸观察、判断保温材料种类是否符合设计要求；必要时也可采用其他方法加以判断；2 用分度值为1mm的钢尺，在垂直于芯样表面（外墙面）的方向上量取保温层厚度，精确到1mm；3 观察或剖开检查保温层构造做法是否符合设计和施工方案要求。

E.0.8 在垂直于芯样表面（外墙面）的方向上实测芯样保温层厚度，当实测厚度的平均值达到设计厚度的95%及以上时，应判定保温层厚度符合设计要求；否则，应判定保温层厚度不符合设计要求。

E.0.9 实施钻芯检验外墙节能构造的机构应出具检验报告。

检验报告的格式可参照表E.0.9样式。

外墙节能构造钻芯检验报告一、目的本次检验旨在评估外墙节能构造的性能，以保证其符合相关标准和要求，确保建筑物的节能性能和使用寿命。

二、检验方法1.取样从建筑物外墙特定位置选择合适的样品进行测试。

样品应该代表整个外墙节能构造。

2.检测设备使用钻芯取样器、测距仪、显微镜等设备进行取样和检验。

3.检验内容（1）外墙节能构造的厚度（2）外墙绝热层的厚度和热传导率（3）外墙保温材料的类型和密度（4）外墙防潮层的性能（5）外墙节能构造的完整性和紧密度三、检验结果及分析1.外墙节能构造的厚度对所选取的样品进行钻芯取样后，使用测距仪进行测量，得出外墙节能构造的平均厚度为XXcm。

这个厚度与设计要求的节能效果相符合，符合相关标准。

2.外墙绝热层的厚度和热传导率对样品进行断面观察，并使用显微镜进行放大观察，结果显示外墙绝热层的平均厚度为XXcm，热传导率为X W/m·K。

这个厚度和热传导率符合相应标准要求，保证了建筑物的节能性能。

3.外墙保温材料的类型和密度通过检验样品中的保温材料，我们得知其主要由聚苯乙烯(PS)泡沫材料构成，密度为X kg/m³。

这种材料具有良好的保温效果和防火性能，符合相关标准和要求。

4.外墙防潮层的性能对样品进行分析后，发现外墙防潮层存在一定程度的老化和损坏，但整体性能仍能满足要求。

建议在维护过程中进行修补和加固，以延长其使用寿命。

5.外墙节能构造的完整性和紧密度检验结果显示外墙节能构造的完整性和紧密度较好，未发现明显的裂缝和漏洞，能有效保持建筑物密闭性，确保节能效果。

四、结论根据上述检验结果，我们得出以下结论：1.外墙节能构造的厚度、绝热层的厚度和热传导率、保温材料的类型和密度均符合相关标准和要求。

2.外墙防潮层虽存在一定程度的老化和损坏，但整体性能仍能满足要求，建议在维护过程中进行修补和加固。

3.外墙节能构造的完整性和紧密度较好，未发现明显的裂缝和漏洞，能有效保持建筑物密闭性，确保节能效果。

外墙保温节能构造钻心取样检测方法（图）根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行了全过程拍照，现公布于各省、，请大家发表对《建筑节能工程施工质量验收规范》的“认识”。

一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。

详解：给出本方法的适用范围;当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。

二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。

详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。

钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定：1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定；2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。

3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。

取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。

详解：给出钻芯检验外墙节能构造的取样部位和数量规定;实施时应事先制定方案，在确定取样部位后在图纸上加以标注。

钻芯检验外墙节能构造应在监理（建设）人员见证下实施。

外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。

三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm 的芯样。

钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。

当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。

但钻芯后应恢复剔除前原有外墙的表面装饰层。

详解：给出钻芯检验外墙节能构造的方法；建议钻取直径70mm的芯样；四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。

钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。

从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。

（样式一，须另加专用封套）（这里提供两种样式，各单位具体执行时可以微调，但信息量只能增加，不得减少）※※※※※※※※※※工程基桩声波透射法检测报告报告编号：※检测人员：（含上岗证号）报告编写：（含上岗证号）复核：（含上岗证号）（盖骑缝章）审核：（含上岗证号）批准人（含职务）：（或技术负责人，各单位据质量管理手册自定）（技术资质专用章、CMA章等，分开或合一均可）检测单位名称（须与专用章名称统一）※年※月※日声明1. 本报告涂改、错页、换页、漏页无效；2. 检测单位名称与检测报告专用章名称不符者无效；3. 本报告无我单位相关技术资格证书章无效；4. 本报告无检测、审核、批准人（或技术负责人）签字无效；5．未经书面同意不得复制或作为他用。

6．如对本检测报告有异议或需要说明之处，可在报告发出后15 天内向本检测单位书面提出,本单位将于5日内给予答复。

检测单位：（加盖技术资质专用章、CMA章等，分开或合一均可）地址：邮编：电话：传真：监督电话：联系人：（样式二）（这里提供两种样式，各单位具体执行时可以微调，但信息量只能增加，不得减少，正式报告中须去掉本规定格式中的注释红字）基桩声波透射法检测报告工程名称：工程地点：委托单位：（盖骑缝章）检测日期：※年※月※日报告编号：合同编号：（可缺省）（技术资质专用章、CMA章等，分开或合一均可）检测单位名称（须与专用章名称统一）※年※月※日※※※※※※※※※※※※工程基桩声波透射法法检测报告检测人员：（含上岗证号）报告编写：（含上岗证号）复核：（含上岗证号）审核：（含上岗证号）批准人（含职务）：（或技术负责人，各单位据质量管理手册自定）声明：1. 本报告涂改、错页、换页、漏页无效；2. 检测单位名称与检测报告专用章名称不符者无效；3. 本报告无我单位相关技术资格证书章无效；4. 本报告无检测、审核、批准人（或技术负责人）签字无效；5．未经书面同意不得复制或作为他用。

外墙节能构造钻芯检验方法（节选）根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行全过程拍照。

一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。

详解：给出本方法的适用范围;当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。

二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。

详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。

钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定：1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定；2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。

3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。

取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。

详解：给出钻芯检验外墙节能构造的取样部位和数量规定;钻芯检验外墙节能构造应在监理（建设）人员见证下实施。

外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。

三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm的芯样。

钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。

当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。

但钻芯后应恢复剔除前原有外墙的表面装饰层。

详解：给出钻芯检验外墙节能构造的方法；建议钻取直径70mm的芯样；四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。

钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。

从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。

当芯样严重破损难以准确判断节能构造或保温层厚度时，应重新取样检验。

详解：为避免钻取芯样时冷却水流入墙体内或污染墙面，钻芯时应采用内注水冷却方式的钻头。
