建筑节能工程现场检验重点内容及方法（一）围护结构现场实体检验1 、建筑围护结构施工完成后，应对围护结构的外墙节能构造和严寒、寒冷、夏热冬冷地区的外窗气密性进行现场实体检测。
当条件具备时，也可直接对围护结构的传热系数进行检测。
2 、外墙节能构造的现场实体检验方法见规范。
其检验目的是：（1）验证墙体保温材料的种类是否符合设计要求；（2）验证保温层厚度是否符合设计要求；（3）检查保温层构造做法是否符合设计和施工方案要求。
3、严寒、寒冷、夏热冬冷地区的外窗现场实体检测应按照国家现行有关标准的规定执行。
其检验目的是验证建筑外窗气密性是否符合节能设计要求和国家有关标准的规定。
4 、外墙节能构造和外窗气密性的现场实体检验，其抽样数量可以在合同中约定，但合同中约定的抽样数量不应低于本规范的要求。
当无合同约定时应按照下列规定抽样：（1）每个单位工程的外墙至少抽查3处，每处一个检查点；当一个单位工程外墙有2种以上节能保温做法时，每种节能做法的外墙应抽查不少于3处；（2）每个单位工程的外窗至少抽查3樘。
当一个单位工程外窗有2种以上品种、类型和开启方式时，每种品种、类型和开启方式的外窗应抽查不少于3樘。
5 、外墙节能构造的现场实体检验应在监理（建设）人员见证下实施，可委托有资质的检测机构实施，也可由施工单位实施。
6 、外窗气密性的现场实体检测应在监理（建设）人员见证下抽样，委托有资质的检测机构实施。
7 、当对围护结构的传热系数进行检测时，应由建设单位委托具备检测资质的检测机构承担；其检测方法、抽样数量、检测部位和合格判定标准等可在合同中约定。
8 、当外墙节能构造或外窗气密性现场实体检验出现不符合设计要求和标准规定的情况时，应委托有资质的检测机构扩大一倍数量抽样，对不符合要求的项目或参数再次检验。
仍然不符合要求时应给出“不符合设计要求”的结论。
对于不符合设计要求的围护结构节能构造应查找原因，对因此造成的对建筑节能的影响成都进行计算或评估，采取技术措施予以弥补或消除后重新进行检测，合格后方可通过验收。
陕西省建设工程质量验收技术资料统一用表C7 分项工程检验批质量验收记录保温装饰一体板外保温检验批质量验收记录填写说明一、验收依据1、《建筑节能工程施工质量验收规范》GB50411二、规范摘要1、检验批划分原则采用相同材料、工艺和施工做法的墙面，每500～1000m2面积划分为一个检验批，不足500m2也作为一个检验批。
也可根据与施工流程相一致且方便施工与验收的原则，由施工单位与监理（建设）单位共同商定。
2、主控项目⑴第4.2.1条：用于墙体节能工程的材料、构件等，其品种、规格应符合设计要求和相关标准的规定。
检验方法：观察、尺量检查；核查质量证明文件。
检查数量：按进场批次，每批随机抽取3个试样进行检查；质量证明文件应按照其出厂检验批进行核查。
⑵第4.2.2条：墙体节能工程使用的保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。
检验方法：核查质量证明文件及进场复验报告。
检查数量：全数检查。
⑶第4.2.3条：墙体节能工程采用的保温材料和粘结材料等，进场时应对其下列性能进行复验，复验应为见证取样送检；①保温材料的导热系数、密度、抗压强度或压缩强度；②粘结材料的粘接强度；③增强网的力学性能、抗腐蚀性能。
检验方法：随机抽样送检，核查复验报告。
检查数量：同一厂家同一品种的产品，当单位工程建筑面积在20000m2以下时各抽检不少于3次；当单位工程的建筑面积在20000m2以上时各抽检不少于6次。
⑷第4.2.4条：严寒和寒冷地区外保温使用的粘结材料，其冻融试验结果应符合该地区最低气温环境的使用要求。
检验方法：核查质量证明文件。
检查数量：全数检查。
⑸第4.2.5条：墙体节能工程施工前应按照设计和施工方案的要求对基层进行处理，处理后的基层应符合保温施工方案的要求。
检验方法：对照设计和施工方案观察检查；核查隐蔽工程验收记录。
检查数量：全数检查。
⑹第4.2.6条：墙体节能工程各层构造做法应符合设计要求，并应按照经过审批的施工方案施工。
墙体节能工程检验批质量验收记录编号：填表说明：1、检验批容量填写：采用相同材料、工艺和施工做法的墙面，扣除门窗洞口后的保温墙面面积每1000m2划分为一个检验批；当按计数方法抽样检验时，其抽样数量尚应符合表1的规定。
表1 检验批最小抽样数量2、最小/实际检查数量栏中,实际检查数量：按实填写。
具体如下：主控项目：（1）材料、半成品、成品进场验收：接进场批次，每批随机抽取3个试样进行检查质量证明文件应按其出厂检验批进行核查；（2）材料质量：同厂家、同品种产品，按照扣除门窗洞口后的保温墙面面积所使用的材料用量。
在5000㎡以内时应复验1次；面积每增加 5000㎡应增加1次。
同工程项目、同施工单位且同施工的多个单位工程，可合并计算抽检面积。
在同一工程项目中，同厂家、同类型、同规格的节能材料、构件和设备，当获得建筑节能产品认证、具有节能标识或连续三次见证取样检验均一次检验合格时，其检验批的容量可扩大一倍，且仅可扩大一倍。
扩大检验批后的检验中出现不合格情况时，应按扩大前的检验批重新验收，且该产品不得再次扩大检验批容量。
（3）外墙外保温工程材料及型式检验报告：全数检查；（4）冻融试验：全数检查；（5）基层处理要求：全数检查；（6）墙体节能工程构造层做法：全数检查；（7）保温隔热材料厚度、粘结强度、连接方式、预埋或后置锚固件固定：检验批应抽查3处；（8）预置保温板现场浇筑混凝土墙体施工：隐蔽工程验收记录全数核查；其他项目按表1的规定抽检；（9）保温浆料施工：同厂家、同品种产品，按照扣除门窗洞口后的保温墙面面积所使用的材料用量。
在5000㎡以内时应复验1次；面积每增加 5000㎡应增加1次。
同工程项目、同施工单位且同施工的多个单位工程，可合并计算抽检面积（10）饰面层的基层及面层施工：粘结强度应按照现行行业标准《建筑工程饰面砖粘结强度检验标准》JGJ/T 110的有关规定抽样，其他为全数检查。
（11）保温砌块砌筑的墙体施工：砂浆品种和强度试验报告全数核查。
建筑工程资料墙体节能分项工程检验批划分以及复试内容以及抽样数量，隐蔽验收填写范例？1、墙体节能：主体结构完工后进行施工的墙体节能工程，应在基层质量验收合格后施工，施工过程中应及时进行质量检查、隐蔽工程验收合检验批验收，施工完成后应进行墙体节能分项工程验收。
与主体同时施工的墙体节能工程，应与主体结构一同验收。
墙体节能工程应对下列部位或内容进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料。
（1）保温层附着的基层及其表面处理（混凝土墙体以及砖砌体需要做基层处理）；（2）保温板粘接或固定（保温板的隐蔽验收包括粘贴方法使用材料等）；（3）被密封的保温材料厚度；（4）锚固件及锚固节点做法；（5）增强网铺设（除去墙面铺设以外，还需要注意阴阳角的处理方式）（6）墙体热桥部位处理；（7）保温装饰板、预制保温板或预制保温墙板的位置、截面处理、板缝、构造节点及固定方式；（8）抹灰层厚度；（9）现场喷涂或浇筑有机类保温材料的界面（比如车库顶板经常用到的无机纤维喷涂等）；（10）保温隔热砌块墙体；（11）各种变形缝处的节能施工做法；2、墙体节能工程验收的检验批划分：（1）采用相同材料、工艺和施工做法的墙面，扣除门窗洞口后的保温墙面积每1000平方米划分为一个检验批；（也就是经常说的粘接面积，没有粘接保温板的不算面积，新版规范比老版规范检验批的划分更接近实际）；（2）检验批的划分也可根据与施工流程相一致且方便施工与验收的原则，由施工单位与监理单位双方协商确定；3、墙体节能工程使用的材料、构件应进行进场验收，验收结果应经监理工程师检查认可并形成构配件进场记录签字。
并且需要对以下性能进行复验，复验必须全部为见证取样检验：（1）保温隔热材料的导热系数或热阻、密度、压缩强度或抗压强度、垂直于版面方向的抗拉强度、吸水率、燃烧性能（不燃材料）（2）复合保温板等墙体节能定型产品的传热系数或热阻、单位面积质量、拉伸粘接强度、燃烧性能（不燃材料除外）（3）保温砌块等墙体定型节能产品的传热系数或热阻、抗压强度、吸水率。

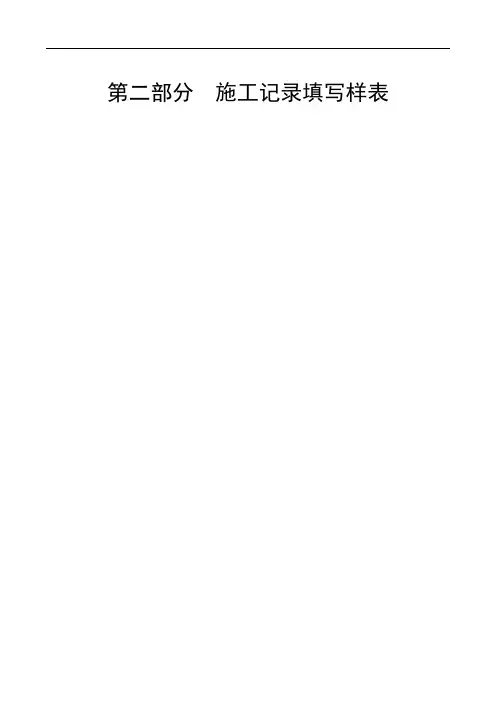

第二部分施工记录填写样表施工现场质量管理检查记录工程名称：××××××电厂工程编号：电土施表1-27本表由施工单位填写，监理单位审查签认后，建设单位、施工单位、监理单位各保存一份。
施工日记工程名称：××××××电厂工程编号：电土施表1-34单位工程定位测量记录工程名称：××××××电厂工程编号：电土施表2-1 单位工程名称综合办公楼委托测量单位××××××测量单位××××××监理单位××××××施测部位综合办公楼基础施测日期2012．3．8 复测日期2012．3．16 大气温度12℃引测控制点坐标F3：A=640.00 B=420.00F4：A=640.00 B=597.00引测水准点标高电厂永久水准点：吴淞高程H=4.371m仪器型号及编号全站仪：LeicaTC-1610 373098水准仪：DSZ2+FSl 601748+256319仪器校验日期2011．3.28允许误差定位测量示意图：复测结果：P-1：A=582.600 B=-518.4.01P-11：A=633.800 B=566.200专业监理工程师：×××年月日测量技术负责人：×××年月日复测员：×××年月日施测员：×××年月日本表由测量单位填写，监理单位、施工单位各保存一份。
工程沉降观测记录工程名称：××××××电厂编号：电土施表2-2本表由测量单位提供并附沉降观测示意图，测量单位、建设单位、监理单位、施工单位各保存一份。
15建筑节能分部工程质量验收15.0.1 建筑节能分部工程的质量验收，应在检验批、分项工程全部验收合格的基础上，进行外墙节能构造实体检验，严寒、寒冷和夏热冬冷地区的外窗气密性现场检测，以及系统节能性能检测和系统联合试运转与调试，确认建筑节能工程质量达到验收；条件后方可进行。
15.0.2 建筑节能工程验收的程序和组织应遵守《建筑工程施工质量验收统一标准》 GB 50300的要求，并应符合下列规定：1 节能工程的检验批验收和隐蔽工程验收应由监理工程师主持，施工单位相关专业的质量检查员与施工员参加；2 节能分项工程验收应由监理工程师主持，施工单位项目技术负责人和相关专业的质量检查员、施工员参加；必要时可邀请设计单位相关专业的人员参加；3 节能分部工程验收应由总监理工程师(建设单位项目负责人)主持，施工单位项目经理、项目技术负责人和相关专业的质量检查员、施工员参加；施工单位的质量或技术负责人应参加；设计单位节能设计人员应参加。
15.0.3 筑节能工程的检验批质量验收合格，应符合下列规定：1 检验批应按主控项目和一般项目验收；2主控项目应全部合格；3一般项目应合格；当采用计数检验时，至少应有90％以上的检查点合格，且其余检查点不得有严重缺陷；；4应具有完整的施工操作依据和质量验收记录。
15.0.4 建筑节能分项工程质量验收合格，应符合下列规定：1分项工程所含的检验批均应合格；2分项工程所含检验批的质量验收记录应完整。
15.0.5 建筑节能分部工程质量验收合格，应符合下列规定：1 分项工程应全部合格；2 质量控制资料应完整；3 外墙节能构造现场实体检验结果应符合设计要求；4 严寒、寒冷和夏热冬冷地区的外窗气密性现场实体检结果应合格；5 建筑设备工程系统节能性能检测结果应合格。
15.0.6 建筑节能工程验收时应对下列资料核查，并纳人竣工技术档案：l设计文件、图纸会审记录、设计变更和洽商；2主要材料、设备和构件的质量证明文件、进场检验录、进场核查记录、进场复验报告、见证试验报告；3 隐蔽工程验收记录和相关图像资料；4分项工程质量验收记录；必要时应核查检验批验记录；5建筑围扩结构节能构造现场实体检验记录；6严寒、寒冷和夏热冬冷地区外窗气密性现场检测报告；7 风管及系统严密性检验记录；8 现场组装的组合式空调机组的漏风量测试记录；9设备单机试运转及调试记录；10系统联合试运转及调试记录；ll系统节能性能检验报告；12其他对工程质量有影响的重要技术资料。
关于执行《建筑节能工程施工质量验收规范（GB50411-2007）》若干问题的意见为了加强建筑节能工程的施工质量管理，统一建筑节能工程质量验收，由建设部批准的国家标准《建筑节能工程施工质量验收规范》GB50411-2007（以下简称为《规范》），自2007年10月1日起实施。
《规范》的发布实施，进一步完善了国家有关建筑节能的标准体系，为建筑节能工程施工的质量验收提供了统一技术要求，对强化建筑节能管理、保障建筑节能工程质量具有重要意义和作用。
通过在部分工程中贯彻执行《规范》的情况，目前阶段在我市要完全按《规范》的规定实施确实还存在一些难度，因此迫切需要就某些问题如何解决作出一些规定。
为此，现就《规范》实施中的若干问题提出部分意见，供大家执行时参考。
一、严格控制材料与设备进场验收：建筑节能工程所使用的材料和设备，进场后必须按《规范》规定进行报验和验收。
凡设计有要求的应符合设计要求，同时也要符合国家有关产品质量标准的规定。
对设计未提出要求或尚无国家标准、行业标准的，应在合同中约定按何标准验收。
除了对产品和设备的品种、规格、包装、外观和尺寸等进行验收确认，形成验收记录外，重点应控制对材料和设备的质量文件进行核查。
用于节能工程的材料应具有出厂合格证、中文说明书及相关性能检测报告、型式检验报告等，进口材料和设备应有出入境商品检验证明文件。
此外根据我省规定，进入现场节能产品、材料应提供省级以上（含省级）的节能产品认定材料及当地建筑节能管理机构的登记意见书。
核查质量证明文件，应注意以下几点：1、应按《规范》规定的各项证明文件要求核对质量证明文件是否齐全。
2、应核查出具报告单位的检测资质（资格）情况，文件的日期、签字、印章等情况，以判断文件的有效性。
3、应按《规范》中规定的各项内容逐一核查，应核查内容是否齐全、数据的合理性、结论是否明确和正确。
当采用复印件时，应加盖证明其真实性的相关单位印章和经手人员签字，并应注明原件存放处。
