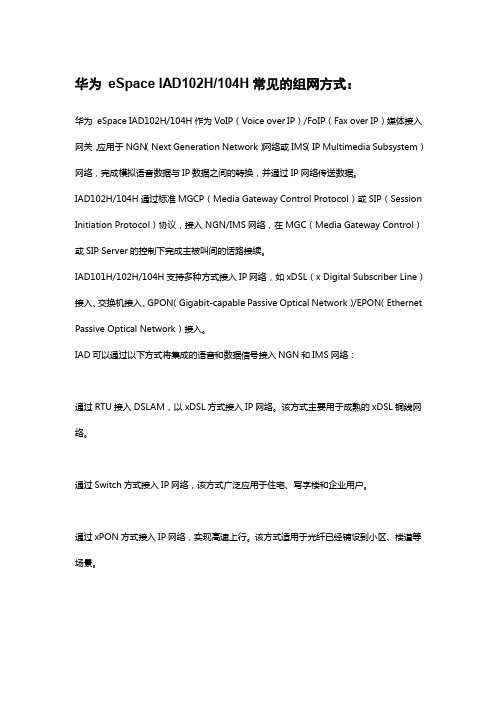

华为eSpace IAD102H/104H常见的组网方式：
华为eSpace IAD102H/104H作为VoIP（Voice over IP）/FoIP（Fax over IP）媒体接入网关，应用于NGN（Next Generation Network）网络或IMS（IP Multimedia Subsystem）网络，完成模拟语音数据与IP数据之间的转换，并通过IP网络传送数据。

IAD102H/104H通过标准MGCP（Media Gateway Control Protocol）或SIP（Session Initiation Protocol）协议，接入NGN/IMS网络，在MGC（Media Gateway Control）或SIP Server的控制下完成主被叫间的话路接续。

IAD101H/102H/104H支持多种方式接入IP网络，如xDSL（x Digital Subscriber Line）接入、交换机接入、GPON（Gigabit-capable Passive Optical Network）/EPON（Ethernet Passive Optical Network）接入。

IAD可以通过以下方式将集成的语音和数据信号接入NGN和IMS网络：
通过RTU接入DSLAM，以xDSL方式接入IP网络。

该方式主要用于成熟的xDSL铜线网络。

通过Switch方式接入IP网络，该方式广泛应用于住宅、写字楼和企业用户。

通过xPON方式接入IP网络，实现高速上行。

该方式适用于光纤已经铺设到小区、楼道等场景。

3种常见的接入方式：
华为eSpace IAD101H/102H/104H组网方式。

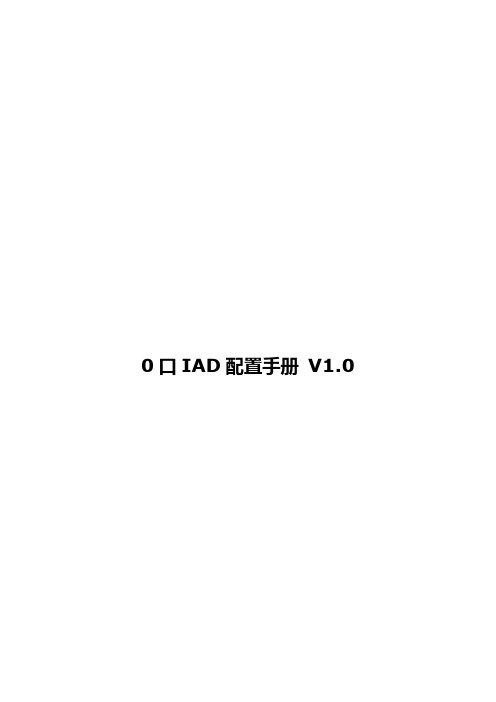

0口IAD配置手册V1.0目录一、中继线的配置 (3)二、中继线功能的配置 (3)三、路由的配置 (4)3.1路由配置的格式 (4)3.2 路由配置的目的 (5)3.3 路由配置案例： (5)四、O口IAD案例 (8)4.1 场景一描述 (8)4.2 场景二描述 (9)4.3 场景三描述 (11)O口中继配置只有我们在用于跨接，或者纯O口网关作为中继网关时使用。

O口的配置和纯S口网关配置的不同，在于配置时，除了要进行所有S口正常通话所需的配置外，还需要对中继线选项进行配置，以及在拨号及路由选项中，根据客户不同的需求进行路由配置。

一、中继线的配置在线路配置→中继线电话号码中，对接入O口IAD的中继线号码进行配置，如下图：（配置时一定要注意接入的中继线号码和端口要对应好，以免在配置中出现问题）二、中继线功能的配置在线路配置→中继线功能中，对中继线的功能进行配置.说明：注册选项是将外线号码注册到NC设备上，一般情况下，我们不需选注册选项；我们常用的接入方式有两种，一种的绑定方式：当FXO端口检测到外线电话呼入时，网关将根据与该端口绑定的号码做路由处理。

（需要设置绑定号码，否则此项设置不起作用），绑定时来自O口的呼叫不需经过NC主机进行处理；一种方式是二次拨号方式：当电话从外线打入FXO端口时，网关提供二次拨号音，并根据主要按入的分机号码做路由处理。

（可选择拨号音提示或语音提示）；一般情况下都要勾选来电号码检查功能，且当中继线具备反极性信号时，还要勾选反极性信号检测功能。

FXO口启用IVR并更新IVR文件1、开启语音提示功能在【线路配置－中继线功能】下设置FXO接入方式为二次拨号并选择语音提示2、IVR文件上传IAD08设备建议联系厂商客服处理。

IAD20设备，先telnet登录，进入var目录建立ann文件夹：mkdir ann将转换好的welcome.pcm或welcome.dat下载到到ann目录中三、路由的配置在拨号及路由规则→路由表选择，根据客户要求和现场环境进行路由配置。

IAD简单配置方法一,登录:首先电脑网卡与IAD的LAN口通过交叉网线相连，LAN口在两个IP地址，在默认情况下的地址为192.168.1.1/24，另处是10.0.0.1/8 和1.1.1.1/8在默认情况下，把电脑的IP地址设为IAD的LAN口同一网段内，如果不确定LAN的IP地址的情况下，可以把电脑的IP 地址设为DHCP方式获取IP地址。

通过WEB页面登录设备，用户名：admin，密码：123456。

二.LAN口配置默认是192.168.1.1 开启DHCP功能二，配置W AN口上网只有在WAN口能访问到软交换服务器才能注册成功。

W AN上网有三种方式，一，静态设备IP地址，二，PPPOE方式获取IP地址，三，DHCP获取IP地址。

可根据不同情况配置W AN口的获取IP地址的方式。

如果要静态设备IP地址，至少要配置三项，1，IP地址，2，子网掩码，3，网关。

如果是域名注册方式，请配置好DNS。

四，MGCP配置在这个窗口里要配置三项内容。

1，呼叫代理配置，这里网通的平台举例，科成平台在公网上的地址为：221.12.10.164 端口：2727。

端口起始编号从1开始。

这是配置逻辑端口的起始位置。

2,备用呼叫代理配置,如同电脑上的备用DNS.如果配置了域名注册,那么注册域名,如果域名不能注册换用IP地址注册.平台给出某个IAD的域名为，那么IAD的域名配置为： 端口为2427，这是IAD默认的端口。

五，逃生口的设置即PSTN开关.默认情况下IAD的逃生功能是打开的，默认的逃生键是*。

如果要把默认的逃生键改为9号键，在菜单栏中选项择PSTN开关，选中切换到PSTN电话键的设置，切换的字符9，切换逃生键的目的是防止某些带9开头的电话不能打。

逃生口的功能是把其它线路的电话线接到PSTN口上来，通过逃生键转换到该线路上去的过程。

设备在死机，停电的情况下自动转到PSTN口上的线路上去。

这样做的目的是，减少因增加了IP电话导致桌子上的电话机过多，同时保留原有线路的电话可以打进打出。

变电站调度电话IAD接入方案研究作者：周月浩赵晓静张毓琪徐红党丽薇来源：《中国新通信》2021年第19期【摘要】变电站调度电话的远端接入大多通过PCM设备实现，为解决调度交换网中PCM设备替代改造问题，在不改变调度交换网电路交换技术体制的基础上，研究并验证了调度电话以“IP用户板+IAD设备”的接入可行性，给出了变电站调度电话IAD接入的典型配置，并从协议标准、设备功能及性能、网络管理及安全等方面比较了调度交换主流厂家的IAD设备，为PCM设备改造提供参考。

【关键词】电力调度交换 PCM IAD调度交换网是电力系统安全、稳定运行的重要组成部分，实现上级调度中心与下一级调度中心、发电厂、变电站等部门的调度联系。

对于调度电话需要通过远端延伸方式接入调度交换网的厂站，普遍采用PCM方式接入。

随着通信技术的发展，国外及原国内主流PCM设备厂商已不再生产PCM设备，PCM设备暴露出故障率高、维护困难、供货不足的情况，导致调度电话可靠性受到影响。

因此研究调度交换网中PCM设备替代技术是有必要的[1]，本文将从调度电话的远端延伸技术展开讨论，并给出变电站调度电话远端接入的典型配置。

一、变电站调度电话远端接入现状1.1变电站调度电话PCM接入方式河南省调度交换系统于2009年建成投运，采用电路交换技术体制，覆盖省调、地调和各级厂站的调度交换网，按三级汇接交换方式进行组网，组成统一信令、统一编号、统一管理的交换网络。

对于需要通过远端延伸方式接入调度交换网的变电站，河南省内普遍采用PCM方式接入。

以220kV站点为例，根据调度所属关系，220kV变电站通过PCM设备进行远端延伸，接入所属地调调度交换机，形成地调至各220kV站点的至少2路调度电话通道。

接入方式详见图1。

1.2 PCM接入原理PCM接入方式基于64K电路时隙交换技术实现远端放号[2]。

局端通过调度程控交换机E1中继板和DN2设备[3]，将30路64K语音信号封装并交叉分配至下行E1 64K时隙内;站端PCM接入设备将上行E1 64K语音信号转换为模拟语音信号;互联信令采用数字线路信号和双音多频信号（DL1/DTMF）。

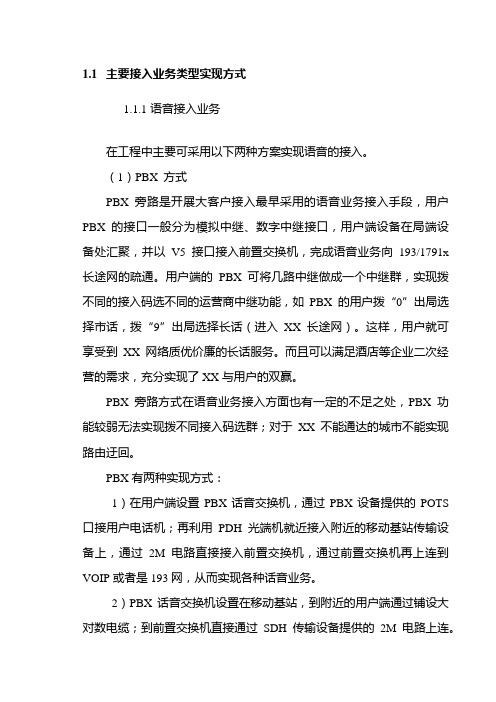

1.1 主要接入业务类型实现方式1.1.1语音接入业务在工程中主要可采用以下两种方案实现语音的接入。

（1）PBX 方式PBX 旁路是开展大客户接入最早采用的语音业务接入手段，用户PBX 的接口一般分为模拟中继、数字中继接口，用户端设备在局端设备处汇聚，并以V5 接口接入前置交换机，完成语音业务向193/1791x 长途网的疏通。

用户端的PBX 可将几路中继做成一个中继群，实现拨不同的接入码选不同的运营商中继功能，如PBX 的用户拨“0”出局选择市话，拨“9”出局选择长话（进入XX长途网）。

这样，用户就可享受到XX网络质优价廉的长话服务。

而且可以满足酒店等企业二次经营的需求，充分实现了XX与用户的双赢。

PBX 旁路方式在语音业务接入方面也有一定的不足之处，PBX 功能较弱无法实现拨不同接入码选群；对于XX不能通达的城市不能实现路由迂回。

PBX有两种实现方式：1）在用户端设置PBX话音交换机，通过PBX设备提供的POTS 口接用户电话机；再利用PDH光端机就近接入附近的移动基站传输设备上，通过2M电路直接接入前置交换机，通过前置交换机再上连到VOIP或者是193网，从而实现各种话音业务。

2）PBX话音交换机设置在移动基站，到附近的用户端通过铺设大对数电缆；到前置交换机直接通过SDH传输设备提供的2M电路上连。

PBX 语音接入两种方式请参见图1.2.4～5所示。

SDH 本地传输网E1光缆17911、17910 VOIP 网络193长途电话网络PDHPDH用户PBX 交换机本地传输接入网分线盒分线盒客户端布线图1.2.4 本期工程PBX 语音接入方式（1）示意图图1.2.5 本期工程PBX 语音接入方式（2）示意图（2）综合业务网接入方式，通过IAD 接入在用户侧增加接入交换机+IAD 的方式，通过IAD 的话音接口接用户电话机，经接入交换机进入XX 城域网，由XX 综合业务网实现话音业务以及可视电话等综合业务。

eSpace IAD1224 综合接入设备V300R002快速入门文档版本03发布日期2014-05-10华为技术有限公司版权所有©华为技术有限公司2014。

保留一切权利。

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。

商标声明和其他华为商标均为华为技术有限公司的商标。

本文档提及的其他所有商标或注册商标，由各自的所有人拥有。

注意您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。

除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声明或保证。

由于产品版本升级或其他原因，本文档内容会不定期进行更新。

除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。

华为技术有限公司地址：深圳市龙岗区坂田华为总部办公楼邮编：518129网址：客户服务邮箱：目录1 装箱清单 ............................................... 错误!未定义书签。

2 安全注意事项............................................ 错误!未定义书签。

3 安装 ................................................... 错误!未定义书签。

安装前准备 ............................................................... 错误!未定义书签。

安装机箱 ................................................................. 错误!未定义书签。

安装保护地线 ............................................................. 错误!未定义书签。

宁夏电信公司AG、IAD和其他软交换用户终端设备接入规范（2010版）随着软交换网络的建成及投入使用，目前各本地网新建AG、IAD和SIP 终端需逐步接入软交换网络，为确保设备的顺利接入和业务的正常开通，特制定本规范。

一、 AG接入软交换的几种方案根据《关于印发《宁夏电信软交换网网络建设规范（暂行）》的通知》（宁夏电信有限【2006】1017）文件，在建设初期，对于宽、窄带一体化AG应将语音和数据业务采用两个口分别上联至IP承载网，其中数据业务上联口上联宽带BAS，语音业务上联口上联承载网软交换接入交换机。

对于数据业务的接入，参照目前宽带设备接入流程执行，语音业务中媒体流与网管消息逻辑隔离，采用划分不同VLAN的模式，语音业务的接入有以下三种方案：方案一：AG设备采用双物理链路上联保护，通过传输、光纤直联或IP城域网接入IP城域网AG设备专用汇聚交换机（银川为7609，其他分公司为3750），且在专用汇聚交换机至12416路由器间部署HSRP保护,具体如下:注：VPN1为媒体流VPN、VPN2为网管VPN、VLAN25为媒体流VLAN（窄带）、VLAN28为窄带网管。

方案二：AG设备采用单物理链路上联，通过传输、光纤直联或IP城域网接入IP城域网AG设备专用汇聚交换机（银川为7609，其他分公司为3750），在专用汇聚交换机至12416路由器间部署HSRP保护,具体如下:注：VPN1为媒体流VPN、VPN2为网管VPN、VLAN25为媒体流VLAN（窄带）、VLAN28为窄带网管。

方案三：AG设备采用单物理链路上联，通过传输、光纤直联或IP城域网接入IP城域网AG设备专用汇聚交换机（银川为7609，其他分公司为3750），在专用交换机至12416路由器间不部署HSRP保护,具体如下:注：VPN1为媒体流VPN、VPN2为网管VPN、VLAN25为媒体流VLAN（窄带）、VLAN28为窄带网管。

根据《中国电信集团网络发展指导意见（2006）》：“5000线以上或重要客户的AG，可采用双上联保护方案；其它AG宜采用单挂方式，不进行链路保护。
