安全防范系统对于建筑内部或一定范围内的建筑群,可以采用总线制报警方式,实现建筑内部的集中报警管理需要,支持向当地110报警联网功能。
防盗报警系统建立一套以有线报警为主,并结合TCP/IP网络传输协议、多媒体控制技术、远程控制等多种技术,多层次全方位的安全防盗报警系统。
ALARM系统结构图同时,为了更加完善防盗报警系统的功能及防范的多层面,系统设计还可以与安防系统其他子系统(视频监控系统、门禁控制系统等)进行集成,使得系统更加完善。
底层是各种探测器及输出继电器组成,它们一方面负责探测人员的非法入侵,同时向报警控制主机发出报警信号;另一方面,还可以通过报警主机的继电器联动功能,控制灯光的开关和其他各种设备等。
报警控制中心由报警控制主机及报警管理软件组成。
发生异常情况时发出声光报警,同时联动视频监控系统、楼宇自动化系统及门禁系统,以实现现场的灯光控制及视频保存记录。
报警控制主机与报警管理软件之间主要是通过TCP/IP的通讯方式进行控制指令的下行与报警状态信息的上传。
利用系统综合管理集成平台,实现视频、门禁及报警系统的综合平台管理。
1.前端设备探测器选型各类报警探测器应能具有如下功能:●入侵探测器应具有防拆保护、防破坏保护。
当入侵探测器受到破坏,拆开外壳或信号传输线路短路以及并接其它负载时,探测器应能发出报警信号。
●入侵探测器应有抗外界干扰的能力,探测器对与射束轴线成150或更大一点的任何外界光源的辆射干扰信号,应不产生误报和漏报。
●探测器应能满足防范区域的要求。
●探测器应能满足探测信号种类的要求。
●探测器应有承受常温气流和电磁场的干扰,不产生误报。
系统布点表根据以上原则及实际需求,本次设计的监控点分布如下表:A、报警信号模块结合点数统计表,以及前端探测器的位置分布,选用适当的报警信号接入模块、报警联动输出模块。
统计如下:八防区总线扩展模块(4208SN):XXX个单防区总线扩展模块(4193SN):XXX个2.中心设备根据对建筑平面图的分析和对于点位设置的要求,结合点数表统计对于本系统进行了相应的控制中心设计。
Honeywell霍尼韦尔VISTA系列报警主机编程说明深圳市麦驰物联股份有限公司工程服务部-整理编辑目录一、设备认识 (3)Vista系列报警主机(以Vista 128BPT为例) (3)Vista系列报警主机控制键盘(6160) (7)4193SN/SNP单地址码两回路模块(已停产) (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程: (17)删除防区: (21)子系统编程: (23)1.子系统数量划分: (23)2.子系统跳转功能设置: (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程: (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置(VISTA 128BPT) (30)4100SN与IP2000模块编程: (31)三、键盘日常使用操作 (33)1.布撤防操作 (33)2.子系统跳转 (33)四、主机常见问题解析 (34)五、键盘常见显示中英文对照 (36)一、设备认识Vista系列报警主机(以Vista 128BPT为例)(图1)由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商,其制造的VISTA系列报警主机(图1)是业界最早、认可度最高的大型总线制报警主机,主要用来接收处理前端探测器发送回来的报警信号,是先进的多功能控制主机。
功能框图Vista - 128BPT常规接线方式Vista - 128BPT总线接线方式Vista - 128BPT无线接线方式Vista - 128BPT总线连接图表格(一):总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘(6160)(图2)6160键盘(图2)用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块(已停产)4193SN用于总线扩充,可以扩展成2个回路:白色线与黄色线组成一个10K电阻监测的回路或者黄色线与黑色线组成常闭回路;这两个回路任选其一,都是第一个防区;绿、黑线组成常闭形式的第二个防区,在编程时要注意防区回路选择。
Honeywell霍尼韦尔VISTA系列报警主机编程说明深圳市麦驰物联股份有限公司工程服务部-整理编辑目录一、设备认识 (3)Vista系列报警主机(以Vista 128BPT为例) (3)Vista系列报警主机控制键盘(6160) (7)4193SN/SNP单地址码两回路模块(已停产) (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程: (17)删除防区: (21)子系统编程: (23)1.子系统数量划分: (23)2.子系统跳转功能设置: (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程: (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置(VISTA 128BPT) (30)4100SN与IP2000模块编程: (31)三、键盘日常使用操作 (33)1.布撤防操作 (33)2.子系统跳转 (33)四、主机常见问题解析 (34)一、设备认识Vista系列报警主机(以Vista 128BPT为例)(图1)由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商,其制造的VISTA系列报警主机(图1)是业界最早、认可度最高的大型总线制报警主机,主要用来接收处理前端探测器发送回来的报警信号,是先进的多功能控制主机。
功能框图Vista - 128BPT常规接线方式Vista - 128BPT总线接线方式Vista - 128BPT无线接线方式Vista - 128BPT总线连接图表格(一):总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘(6160)(图2)6160键盘(图2)用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块(已停产)4193SN用于总线扩充,可以扩展成2个回路:白色线与黄色线组成一个10K电阻监测的回路或者黄色线与黑色线组成常闭回路;这两个回路任选其一,都是第一个防区;绿、黑线组成常闭形式的第二个防区,在编程时要注意防区回路选择。
Honeywell霍尼韦尔VISTA系列报警主机编程说明深圳市麦驰物联股份有限公司工程服务部-整理编辑目录一、设备认识 (3)Vista系列报警主机(以Vista 128BPT为例) (3)Vista系列报警主机控制键盘(6160) (7)4193SN/SNP单地址码两回路模块(已停产) (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程: (17)删除防区: (21)子系统编程: (23)1.子系统数量划分: (23)2.子系统跳转功能设置: (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程: (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置(VISTA 128BPT) (30)4100SN与IP2000模块编程: (31)三、键盘日常使用操作 (33)1.布撤防操作 (33)2.子系统跳转 (33)四、主机常见问题解析 (34)一、设备认识Vista系列报警主机(以Vista 128BPT为例)(图1)由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商,其制造的VISTA系列报警主机(图1)是业界最早、认可度最高的大型总线制报警主机,主要用来接收处理前端探测器发送回来的报警信号,是先进的多功能控制主机。
功能框图表格(一):总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘(6160)(图2)6160键盘(图2)用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块(已停产)4193SN用于总线扩充,可以扩展成2个回路:白色线与黄色线组成一个10K电阻监测的回路或者黄色线与黑色线组成常闭回路;这两个回路任选其一,都是第一个防区;绿、黑线组成常闭形式的第二个防区,在编程时要注意防区回路选择。
VISTAR—120简易编程操作手册防区编程一、设置6139编程键盘地址为01开机同时按1 3键5秒,键盘显示Addr=31或Addr=xx,输入01按*键盘绿灯亮,显示***DISARMED***READY TO ARM键盘地址为00时,完成编程后可能会出现键盘不能操作,6148键盘不能编程二、设置每个防区按防区接入类型区分共有6种:电路板上接线(Hardwire)001—009防区可以使用,编号01;受监控无线(RF Xmitter)编号03;不受监控无线(Unsupevsd) 编号04;无线按钮类型(Button RF)编号05;序号式总线(Serial Poll)使用4193SN和4293SN,编号06;双向开关式总线(Dip SW Poll)使用4208U 编号07;(一)设置电路板上接线(Hardwire)防区,以001防区为例先将随机配的2K电阻按接线图接在VISTA—120的端子上进入编程模式输入4140 8000 (4140为出厂设置的安装员密码)进入编程模式,键盘显示:Program Mode*Fill # View按*93 键盘显示ZONE PROG1=TES 0=NO按1进入防区编程键盘显示SET TO CONFIRM?1=YES 0=NO输入1,按*键盘显示ENTER ZONE NO.000=QUIT 001输入01(以001防区为例),按*键盘显示001 ZT P RC IN :L09 1 ———目前显示的是001防区的信息,按*键盘显示001ZONE RESPONSEFire 09目前001防区为火警防区,请根据具体情况输入防区类型的编号编号01-出入口防区1型,布防时有延时,进入时有延时,延时时间由*09和*10设定;编号02—出入口防区2型,布防时有延时,进入时有延时,延时时间由*11和*12设定;编号03-周边防区,布防时有效,撤防时无效;编号04—内部防区,留守布防时无效,外出布防时有效,撤防时无效;编号06—24小时无声防区;编号07-24小时有声防区;编号09—火警防区;编号00-无用防区.其他防区类型的编号请参照英文手册。

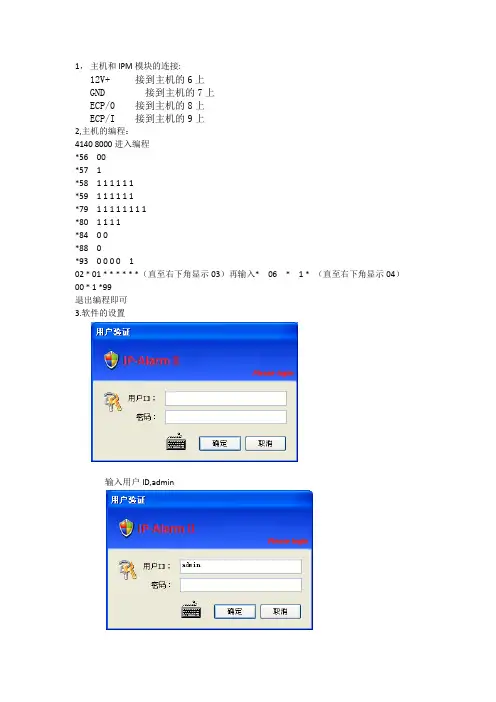

VISTA-128编程指南VISTA-128报警操作步骤一.网络通讯模块IPM-VISTA SUPER II的编程: 进入编程: 操作密码4140+8000键盘显示:Program Mode*Fill# View-00进入报告编程:*93键盘显示ZONE PROG. ?1=YES 0=NO输入两次0键盘显示:REPORT CODE PROG1=YES 0=NO按一下1按一下0键盘显示:RSTR,SUPV.CODE?1=YES 0=NO按下1键盘显示:ENTER ZN FOR GRP000=Quit输入001点击*号键键盘显示:ALARM RESTOREGRP 001-016输入01点击*号键键盘显示:TROUBLEGRP 001-016输入01点击*号键键盘显示:TROUBLE RESTOREGRP 001-016输入01点击*号键键盘显示:BYPASSGRP 001-016输入01点击*号键键盘显示:BYPASS RESTOREGRP 001-016输入01点击*号键键盘显示:ENTER ZN FOR GRP000=Quit 017防区数以16为一组,重复以上操作直至到你所接的防区数为止;退出输入000按*号键键盘显示:QUIT REPORT MENU1=YES 0=NO输入0键盘显示:SYSTEM GROUP #1?1=YES 0=NO按下1键盘显示:CLOSE1st 01 2nd 00输入01再按下*号键输入01再按下*号键键盘显示:OPEN1st 01 2nd 00输入01再按下*号键输入01再按下*号键键盘显示:LOW BATTERY1st 01 2nd 00输入01再按下*号键输入01再按下*号键键盘显示:LOW BATTERY RSTR1st 01 2nd 00输入01再按下*号键输入01再按下*号键键盘显示:AC LOSS1st 01 2nd 00输入01再按下*号键输入01再按下*号键键盘显示:AC RESTORE1st 01 2nd 00输入01再按下*号键输入01再按下*号键键盘显示:PERIODIC TEST1st 01 2nd 00输入01再按下*号键输入01再按下*号键键盘显示:POWER1st 01 2nd 00输入01再按下*号键输入01再按下*号键键盘显示:CANCEL1st 01 2nd 00输入01再按下*号键输入01再按下*号键键盘显示:PROGRAM TAMPER 1st 01 2nd 00输入01再按下*号键输入01再按下*号键键盘显示:QUIT REPORT MENU 1=YES 0=NO输入0键盘显示:SYSTEM GROUP #2?1=YES 0=NO输入1键盘显示:STAY1st 01 2nd 00输入01再按下*号键输入01再按下*号键键盘显示:TIME SET,LOG RST 1st 01 2nd 00输入01再按下*号键1st 01 2nd 00输入01再按下*号键输入01再按下*号键键盘显示:EXIT ERROR ZONE 1st 01 2nd 00输入01再按下*号键输入01再按下*号键键盘显示:RESENT CLOSE1st 01 2nd 00输入01再按下*号键输入01再按下*号键键盘显示:QUIT REPORT MENU 1=YES 0=NO输入0键盘显示:SYSTEM GROUP #3?1=YES 0=NO输入1键盘显示:EARLY OPEN1st 01 2nd 00输入01再按下*号键输入01再按下*号键键盘显示:EARLY CLOSE1st 01 2nd 00输入01再按下*号键输入01再按下*号键键盘显示:LATE OPEN1st 01 2nd 00输入01再按下*号键输入01再按下*号键键盘显示:LATE CLOSE1st 01 2nd 00输入01再按下*号键输入01再按下*号键键盘显示:FAILED TO OPEN1st 01 2nd 00输入01再按下*号键1st 01 2nd 00输入01再按下*号键输入01再按下*号键键盘显示:AUTO ARM FAILED 1st 01 2nd 00输入01再按下*号键输入01再按下*号键键盘显示:SCHEDULE CHANGE 1st 01 2nd 00输入01再按下*号键输入01再按下*号键键盘显示:QUIT REPORT MENU 1=YES 0=NO输入0键盘显示:SYSTEM GROUP #4?1=YES 0=NO输入1键盘显示:WALK TEST START1st 01 2nd 00输入01再按下*号键输入01再按下*号键键盘显示:WALK TEST END1st 01 2nd 00输入01再按下*号键输入01再按下*号键键盘显示:QUIT REPORT MENU1=YES 0=NO按下1再按下0再按下0键盘显示:DEVICE PROG. ?1=YES 0=NO输入1键盘显示:DEVICE ADDRESS01-30,00=QUIT输入02按下*号键键盘显示:02DEVICE TYPENOT USED输入01按下*号键再按5下*号键键盘显示:DEVICE ADDRESS1-30,00=QUIT 03按下*号键键盘显示:03DEVICE TYPENOT USED输入06按*号键再按下0键盘显示:DEVICE ADDRESS1-30,00=QUIT 04输入00按下*号键键盘显示:QUIT MENU MODE1=YES 0=NO输入1键盘显示Program Mode*Fill# View-00输入*23键盘显示:Multiple Alarms-23输入1键盘发出叮叮叮三声输入*32键盘显示Prim.Subs. Acct#-32输入十九次0,1次1键盘发出叮叮叮三声输入*39键盘显示:Open/Close Rep.For Installer-39输入1键盘发出叮叮叮三声输入*56键盘显示:Dynamic SignalDelay -56输入00发出叮叮叮三声输入*57键盘显示Dynamic SignalPriority -57输入1发出叮叮叮三声输入*58键盘显示;:LRR CS#1Category En. -58输入六个1发出叮叮叮三声Zone Type 1-8Restore -79输入八个1发出叮叮叮三声输入*80键盘显示:Zn Types 9,10,16,14 Restore-80输入四下1发出叮叮叮三声输入*84键盘显示:SwingerSuppress . -84输入00发出叮叮叮三声输入*88键盘显示:Burg. Alarm Comm.Delay -88输入0发出叮叮叮三声输入*99二.防区模块编程进入编程:操作密码4140+8000 键盘显示: Program Mode*Fill# View-00进入报告编程:*93键盘显示ZONE PROG. ?1=YES 0=NOEnter Zone no.000=Quit 001输入防区号(总线防区从010开始)按两下*号键键盘显示:010Zone TypeNO RESPONSE 00输入防区类型(03为周界,07为24小时防区)按一下*号键键盘显示:010Partition1输入防区所在的子系统1-8按4下*号键键盘显示:010Input TypeNone 00输入类型06(t制)按四下*号键键盘显示:010 Input S/N:LAXXX-XXXX:1输入7位地址码和回路号(两防区模块有1号回路和2号回路之分,八防区模块都是1号回路)按三下*号键:Enter Zone no.000=Quit 0XX编剩余防区重复以上步骤,如要退出输入000按*号键再按1接着*99退出编程。
HoneywellVISTA-128BPT/VISTA-250BPT安装手册中安消技术有限公司李林目录一、设备认识 (3)Vista系列报警主机(以Vista 128BPT为例) (3)Vista系列报警主机控制键盘(6160) (7)4193SN/SNP单地址码两回路模块(已停产) (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程: (17)删除防区: (21)子系统编程: (23)1.子系统数量划分: (23)2.子系统跳转功能设置: (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程: (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置(VISTA 128BPT) (30)4100SN与IP2000模块编程: (31)IPM-VISTA SUPER II网络报警模块编程: (33)三、键盘日常使用操作 (37)1.布撤防操作 (37)2.子系统跳转 (37)四、主机常见问题解析 (38)五、键盘常见显示中英文对照表 (40)一、设备认识Vista系列报警主机(以Vista 128BPT为例)(图1)由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商,其制造的VISTA系列报警主机(图1)是业界最早、认可度最高的大型总线制报警主机,主要用来接收处理前端探测器发送回来的报警信号,是先进的多功能控制主机。
功能框图Vista - 128BPT常规接线方式Vista - 128BPT总线接线方式Vista - 128BPT无线接线方式Vista - 128BPT总线连接图表格(一):总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘(6160)(图2)6160键盘(图2)用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块(已停产)4193SN用于总线扩充,可以扩展成2个回路:白色线与黄色线组成一个10K 电阻监测的回路或者黄色线与黑色线组成常闭回路;这两个回路任选其一,都是第一个防区;绿、黑线组成常闭形式的第二个防区,在编程时要注意防区回路选择。
