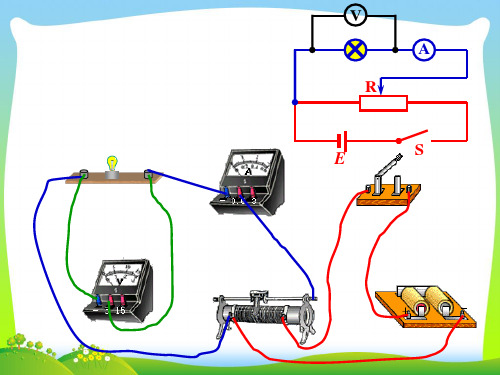

高中物理《串连电路和并联电路》教课设计项目串连电路并联电路观点把几个导体挨次首尾相连，就构成串连电路．把几个导体的一端连在一同，另一端也连在一同，而后把这两端接入电路形成．电路图电流关系电路中各处的电流到处相等：电路中总电流等于各支路的电流之和：电压关系总电压等于各部分电路两头电压之和：电路各支路两头的电压相等：电阻关系电路的总电阻等于各个导体电阻之和：电路的总电阻的倒数等于各个导体电阻倒数之和：功率关系共性电路的总功率电压等于各部分电路的功率之和：不一样各个电阻两头的电功率跟它们的阻值成正比：各个电阻两头的电功率跟它们的阻值成反比：项目电流计G该装电压表电流计G该装电流表电流计 G 表头电流计G的表头就是一个电阻，与其余电阻的不一样仅在于经过表头的电流是能够从刻度盘上读出来的．设电表的内阻 Rg、满偏电流 Ig 、满偏电压 Ug，依据欧姆定律有 Ug=原理联电阻分压．联电阻分流．该装电路关系式Rx(I-Ig)=IgRg,所需电阻 Rx=Rx=电表总电阻RV=Rg+Rx RA=项目电流表外接法电流表内接法原理依据欧姆定律有：Rx=电路图偏差剖析表的丈量值真切，表的丈量值偏，由欧姆定律可知电阻Rx 的丈量值真切值Rx．表的丈量值真切，表的丈量值偏，由欧姆定律可知电阻Rx 的丈量值真切值 Rx．偏差根源因为电压表分流造成的．因为电流表分压造成的．电路选择方法比较法当待测电阻Rx 时，视 Rx 为大电阻，应采纳接法.试触法如图将电压表的左端接 a 点，而将右端第一次接 b 点，第二次接 c 点，察看电流表和电压表示数的变化．若电流表示数变化大，说明被测电阻是大电阻，应当用接法丈量；若电压表读数变化大，说明被测电阻是小电阻，应当用接法丈量．项目限流式接法分压式接法电路图调理范围电压：～U电流：～电压： 0～ U，用此接法被测电阻 RX 上的电压调理范围较大。
电流： 0～电路选择方法当实验中要求被测电阻上的电压从零开始渐渐增大，或要求电压调理范围尽量大时电阻Rx 远大于滑动变阻器总电阻 R，须用分压式接法，此时若采纳限流式接法对电路基本起不到调理作用．采纳限流电路时，电路中的最小电流仍超出电流表的量程或超出用电器的额定电流时，应采纳变阻器的分压式接法负载电阻的阻值Rx 小于滑动变阻器的总电阻 R 或相差不大，而且电压表、电流表示数变化不要求从零开始起调，可用限流式接法两种电路均可使用时应优先用限流式接法，因为限流式接法总功率较小．例 1 如图，已知 R1=6Ω， R2=3Ω， R3=4Ω，则接入电路后这三只电阻的实质功率之比为 _________．例 2 已知如图，两只灯泡 L1、L2 分别标有“ 110V，60W”和“ 110V，100W”，此外有一只滑动变阻器 R，将它们连结后接入220V 的电路中，要求两灯泡都正常发光，并使整个电路耗费的总功率最小，应使用下边哪个电路例 4 如下图，已知 R1=3kΩ，R2=6kΩ，电压表的内阻为9kΩ，当电压表接在 R1 两头时，读数为 2V，而当电压表接在 R2 两头时读数为，试求电路两头(AB 间的 ) 的电压和电阻 R 的阻值．例 5 用最大阻值为28Ω的滑动变阻器控制一只“6V，3W”灯泡的发光程度，分别把它们连成限流和分压电路接在9V 的恒定电压上，求两种电路中灯泡的电流、电压调理范围．1．有一个学生在测电灯泡内阻时，把电流表和电压表的地点互换，如下图，将造成A．电流表烧坏 B ．电压表烧坏C．灯泡烧坏 D ．灯泡不亮第1题第 2题第 3题2．如下图，电路两头的电压保持不变，当滑动变阻器的滑动触头P 向右挪动时，三个灯泡亮度的变化状况是A．L1 变亮， L2 和 L3 皆变暗 B．变亮，不可以确立，变暗C．变亮，变亮，也变亮D．变亮，变亮，变暗3．用电流表和电压表丈量电阻R 的阻值．分别将图甲和图乙两种丈量电路连到电路中，进行多次丈量．依据图甲所示电路某次的丈量状况：电流表的示数是，电压表的示数是；依据图乙所示电路某次的丈量状况：电流表的示数是，电压表的示数是．比较这两次丈量结果，正确的选项是A．电阻的真切值更靠近543Ω，且大于543ΩB．电阻的真切值更靠近543Ω，且小于543ΩC．电阻的真切值更靠近460Ω，且大于460ΩD．电阻的真切值更靠近460Ω，且小于460Ω4．在右图四个电路中，能利用滑动变阻器较好地达成对灯泡分压作用的是()A．如图甲电路B．如图乙电路C．如图丙电路D．如图丁电路5．在图中， A． B 两图分别为测灯泡电阻R 的电路图，下陈述法正确的选项是()A．A 图的接法叫电流表外接法， B 图的接法叫电流表的内接法B．A 中 R测＜ R真， B 中 R测＞ R真C．A 中偏差由电压表分流惹起，为了减小偏差，就使R D．B 中偏差由电流表分压惹起，为了减小偏差，应使R>>RA，故此法测较小大电阻好6．两个完整同样的电流表G，分别改装成0～和 0～ 3A 的电流表．则以下正确的选项是A．两个电流表串连接入电路后，它们的读数之比是1:1B．两个电流表串连接入电路后，它们的指针偏转的角度是 5:1C．两个电流表并联接入电路后，它们的读数之比是1:5D．两个电流表并联接入电路后，它们的指针偏转的角度是 1:17．两个完整同样的电流表G，分别改装成0～ 3V 和 0～15V 的电压表．则以下正确的选项是()A．两个电压表串连接入电路后，它们的读数之比是1:1 B．两个电压表串连接入电路后，它们的指针偏转的角度是 1:5C．两个电压表并联接入电路后，它们的读数之比是1:1 D．两个电压表并联接入电路后，它们的指针偏转的角度是 1:58．图中 R1=4Ω， R2=9Ω， R3=18Ω．通电后经 R1、 R2 和 R3 的电流之比 I1 ：I2 ：I3= ，R1、 R2 和 R3 两头的电压之比 U1： U2： U3=．9．一电流表G，同意经过的最大电流为Ig=50 μ A，表头电阻 Rg=1kΩ，若改装成量程为Im=1mA的电流表，应并联的电阻阻值为Ω．若将改装后的电流表再改装成量程为Um=10V的电压表，应再串连一个阻值为Ω的电阻．10．如下图是一个双量程电压表，表头是一个内阻Rg=500Ω，满刻度电流为Ig=1A 的毫安表，现接成量程分别为 10V 和 100V 的两个量程，则所串连的电阻R1=______Ω，R2=______Ω．第 10题第 11题第 12题11．如下图电路中电阻R1、R2 和 R3 的阻值都是1Ω，R4 和 R5 的阻值都是Ω， a、 b 端输入电压为 5V．当 c、 d 端接电流表时，其示数为 _______A；当 c、 d 端接电压表时，其示数为 _______V．12．一量程为100μA 的电流表 , 内阻为 100Ω，现串连一个9900Ω的电阻将它改装成电压表．该电压表的量程是V．用它来丈量电压，表盘指针地点如下图．该电压的大小是 V．。
