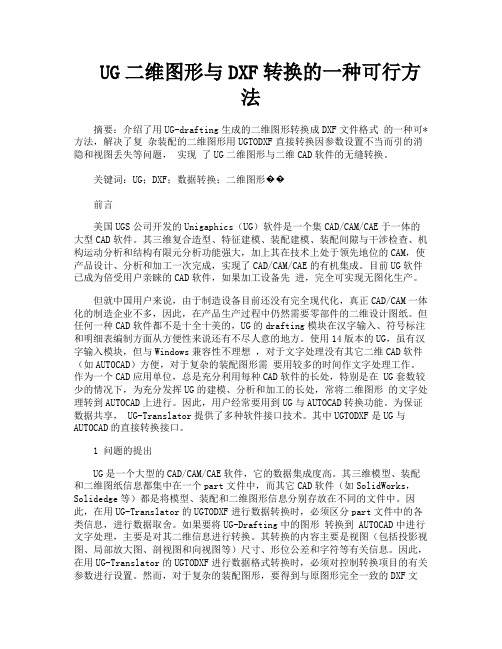

UG二维图形与DXF转换的一种可行方法

UG入门教程之-ug和autocadd 的dxf转换一、从Auto CAD到UG因为Auto CAD转出的DXF文件不包含公英制单位信息，所以在Auto CAD产生的DXF文件转入UG 之前，必须进行单位设定。

修改文件dxftoug.def中的单位设定：UNITS = Metric （公制）或者English （英制）。

二、从UG到Auto CAD为了使Auto CAD能识别UG的字体，在UG产生的DXF文件转入Auto CAD之前, 按照以下步骤安装DXF字型文件。

将ugtodxf目录下的字型文件ugtxt.shp和ugmtxt.shp复制到Auto CAD的字库目录下。

编译（compile）字型文件，产生两个文件ugtxt.shx和ugmtxt.shx。

在将UG的drawing转成DXF时，为避免带入实体信息。

应关闭两个转换选择项曲面（Surfaces）和实体（Solids)，或修改文件ugtodxf.def如下：...UGI_CURVE_MASK = Points,Lines,Arcs,Conics,B-Curves,Silhouette Curves,Solid Edges on Drawings,All Solid EdgesUGI_SURF_MASK =UGI_ANNOT_MASK = Dimensions,Notes,Labels,ID Symbols,Tolerances,Centerlines,Crosshatching,Draft Aid by Parts,Stand Alone Symbols,Symbol FontsUGI_STRUCT_MASK = Groups,Views,Drawings,Components,Reference SetsUGI_SOLID_MASK =。

UG转CAD最好的方法技巧1、UG3D到UG2D的单个转换除了用CGM过渡外，从UG到AutoCAD数据转换另一较常用的方法是通过File→Export→2DExchange进行转换，在2DExchange的参数设置对话框中把Output As栏设成DWGFile，如图1所示，便可直接转换出DWG格式的文件。

这种转换方法虽然转换质量不错，解决了用CGM过渡产生的线段细分的问题，而且比用CGM过渡要少一步操作。

我们注意到Output As栏的默认值为UG Part File，即转换成UG2D prt文件，我们可以用UG2D prt来作为过渡有效地解决上述问题。

即先导出UG2D prt文件，然后用该文件来进行外部DWG转换。

2、UG3D到UG2D转换的批量化我们知道，直接把UG中的View或是Drawing转出成DXFDWG质量很不理想的，但是先将其用2DExchange转成UG二维图，然后再用DXFDWG转换器转换便可以达到转换要求，而在DXFDWG 外部转换器中是可以进行批量转换的。

所以如果UG3D文件的View或是Drawing也能批量转换成UG2D文件，则可以实现通过两步批量转换达到从UG到AutoCAD的批量转换的目的。

要实现UG3D文件到UG2D文件的批量转换，需要更改一些默认参数。

在UG的安装目录下的UGTO2D子目录下，找到默认参数设置文件ugto2d.def，用记事本打开该文件，可以看到里面的各种参数设置，以“！”开头或不以知名的关键字开头的行都是注释行。

其中各项参数意义说明及默认值如下表：根据具体需要，设置如下：INPUT_PARTS_DIR=F:\ugpart\ug3dpart；（注：待转换的UG三维文件存放目录）OUTPUT_PARTS_DIR=F:\ugpart\ug2dpart；（注：转出的UG二维文件存放目录）INPUT_PARTS_LIST=0204M01.prt, 0204M02.prt,0204M03.prt,……；OUTPUT_PARTS_LIST=0204M01.prt, 0204M02.prt,0204M03.prt,……；DEFAULT_CNV_MODE和DEFAULT_DRAWING_CNV采用默认设置；ASSEM_OPTIONS不予设置。

将UG格式转化为CAD格式
导出CAD的方法如下（可以在CAD中编辑，标注的）
一、从建模转换到UG制图，出现下面的对话框，提示模板的设置。

最上面有3个单选项，你选择“使用模块”，在A3-无视图，A4-视图，A4-无视图，里面选择你需要的一个再确定，就可以了。

我选择的是A4-视图，所以它按设定好的自动把视图摆放到图框里面了（如图1所示），你也可以不要自动的，自己去放置视图。

另外，因为用的是模版，所以有些东西还要自己修改的，比如公司名字，设计员名字等等。

(可以在CAD中再修改) 做好图之后，保存一下
二、将文件-导出-2D Exchange, 出现2DEXCHANGE选项
在文件栏中设置如下图
（一）：选显示部件
（二）：输出至那里要选择建模
（三）：输出为那里可以选择 DXF或者DWG
（四）：那个“DXF文件”那里是选择输出文件的保存位置
其他的地方不要改动。

（调用位置是原文件位置，另存为位置是CAD文件要保存的位置）三、要导出的数据的设置
在要导出的数据栏中点选“图纸”，
然后在下拉栏中选择“当前图纸”（只有一张图纸的话），
“确定”按钮
四、等待UG自己转换就行了这个在CAD里面可以标注尺寸，修改等下图就是在CAD中打开的效果，可以编辑。

可能和你的层设置有关系，其实正确方式应该是先导出CGM然后导入回来再导出cad就行了。

将UG-Drafting无缝转换成DXF文件的具体步骤如下：(1) 在UG中，打开要转换的零部件，进入Drafting,选择要转换的图纸名称。

(2) 选择File-Export-CGM，这时出现输入CGM文件名称的对话框，要求用户指定一个文件名称，输入文件名filename（扩展名可以不输入，系统会自动加上）后，再OK。

(3) 这时出现转换设置对话框，先在图形窗口中使用Fit，确信要转换的内容全部出现在图形窗口中；再按下面设置对话框中各选项：source: displayCGM size: scale factor 1pen selection: widthtext selection: polyline(必须设置，否则不能显示中文)VCD coordinates: realfonts: 4 cals然后OK，这样就生成了CGM文件。

(4) 选择File-New新建一个文件Newname。

(5) 在新文件中选择File-Import-CGM(6) 这时出现选择CGM文件对话框。

选择先前所建立的CGM文件，并OK，这时先前生成的CGM文件被引入到当前的文件中。

(7) 选择File-Export-DXF/DWG，出现转换设置的对话框。

按下面设置对话框中各选项：source specification method: select from displayed part按class select按纽，选择图形窗口中的所有内容；specify output file: 选DWG按specify DWG file按纽,指定DWG文件名称，缺省为新建文件的名称，其扩展名为DWG。

如要转换到R14版（默认为2000版）可按modify settings按纽，然后按advanced settings 按纽，选择R14版即可，选择OK，OK，这样就生成了DWG文件。

UG转化成CAD通常大家在导成CAD的时候出现提示说没有转换器，所以我们就不可以转换出所需要的格式。

至于转换器在哪，我想很多人并不知道，其实很容易找的，如果是装UG4.0的朋友，那么转换器是在translators040里面，只要再安装一下setup.exe就可以转换了。

另外就是大家转换时，记得要先把立体图先在“制图”里面投射出你所在CAD上需要的视图，这样才可以避免有透视图的产生。

下面是转换的一些方法，仅供参考！方法一:采用CGM格式过渡1、先在制图里导出一个cgm格式的文件，2、在新建一个UG的part文件,导入刚才导出的CGM格式文件， 3、导出dxf格式，选中全部图形元素.该方法不足的地方:首先，这种方式只能从转换“制图”里面的工程图，从“建模”里直接转出再转DWG时会出错；其次，转换出来的DWG图纸中的线条有可能变成一小段一小段的，虚线尤其如此，甚至UG中的一个箭头在AutoCAD中会变成三个小线段，选择编辑极不方便；另外，该方法在转换时一次只能转换一个文件，不便于批量处理。

方法二:另一较常用的方法是通过“菜单”→“导出”→“2D”进行转换，在2DExchange 的参数设置对话框中把输出栏设成DWGFile，便可直接转换出DWG格式的文件。

这种转换方法虽然转换质量不错，解决了用CGM过渡产生的线段细分的问题，而且比用CGM过渡要少一步操作。

方法三:OutputAs栏的默认值为UGPartFile，即转换成UG2Dprt文件，我们可以用UG2Dprt来作为过渡有效地解决上述问题。

即先导出UG2Dprt文件，然后用该文件来进行外部DWG转换。

图1直接用2DExchange转DWG从“菜单”→“导出”→2D进入到2D导出的参数设置对话框。

指定转换源默认方式为ExistingPart，这时“选择部分”按钮是激活的，可以在文件夹中选择需要转换的部件；若用“从显示的部分选择”选项，则“类选择”按钮激活，使用这种方法在装配图中只能选到已经全部加载的部件。

浅谈UG工程图与 AutoCAD数据转换方法作者：陈涛来源：《卷宗》2017年第20期摘要：UG作为一种功能强大的CAD/CAE/CAM软件，在很多情况下，它与其它二维CAD软件的数据转换是非常必要的。

这里论述了UG工程图和二维CAD软件AutoCAD的数据转换方法。

主要通过CGM为中间图形格式，将UG工程图模块生成的二维工程图转换成AutoCAD的DWG格式的文件，实现了两者之间的无缝转换。

关键词：UG；AutoCAD；CGM；数据转换UG是美国UGS公司开发的集CAD/CAE/CAM大型参数化软件。

它可用于整个产品的开发过程，包括产品建模、零部件装配、运动分析、有限元分析以及数控加工等强大功能。

尽管UG本身可以生成二维工程图，但由于一些原因，在很多情况下还是需要将UG工程图转化为AutoCAD的DWG文件。

这是因为：（1）AutoCAD是目前我国使用最广泛、应用最成熟的二维设计软件，在国内具有广泛的影响，大多数工程技术人员都熟悉该软件，而且，利用AutoCAD能够很方便、很容易地用打印机或绘图仪导出图纸，对相关人员和相关设备的要求较UG要低。

（2）如果加工设备比较先进。

完全可以使用UG实现无纸化的设计与制造。

但就目前国内的情况来说，真正实现CAD/CAE/CAM的企业还很少。

因此在产品生产过程中仍然需要提供大量的二维零件图纸。

（3）UG生成的工程图是符合欧洲标准的，在某一些细节方面跟我们的国标有一定的差距，这样会给我们的工程技术人员带来很大的不便。

（4）UG在尺寸符号标注，文字处理以及明细表编制方面的情况还不尽如人意，而且早期的UG版本在汉字导入上与Windows的兼容性也不甚理想。

而这些生成二维图以后的后处理工作在AutoCAD就可以方便快捷实现的。

（5）UG的打印接口设置复杂，稍有不慎，就会造成导出图纸作废。

而AutoCAD的打印接口已经非常成熟，只要经过简单的设置就可以导出用理想的图纸。

将U G的PART 格式数据文件转换成AUTO2CAD 的DXF格式,其具体转换方法及步骤:(1) 在U G \ Modeling 界面中,先打开拟转换的工程图,然后进入Drafting 界面,选择要转换的工程图名称。

由于采用CGM 数据格式过渡,所以只输出U G2Drafting 中所显示的几何轮廓(如视图、尺寸、形位公差和有关标注等) ,即可将Modeling 视图转换成所需的Drafting 视图或剖视图。

(2) 点击Export \ CGM 选项,这时将出现输入CGM 文件名称的对话框,要求用户输入一个文件名。

输入文件名后, 再点击OK 按钮, 然后弹出CGM 输出的对话框,生成CGM 格式文件。

在此应注意的是:选择Source \ Drawing 时,若在Drafting中有多个视图,必须选择相应的视图,否则,系统默认SHI 视图而转换出错误的视图。

(3) 点击Import \ CGM 选项,打开在上述步骤中创建的新文件名,单击OK按钮,将步骤⑵中生成的CGM 文件引入到当前的文件中。

(4) 点击Export \ DXF 选项,在出现的Export\ DXF 对话框中,再点击Class Select 按钮,并采用视窗方式选择所有的内容。

然后点击Choose Set2tings File 选项,并在弹出的Settings File 对话框中选择相应的文件。

在此有4 种3 . Def 文件可供选用,它们分别为St ring Table . . def 、ugdwg. def 、ug2todxf . def 和ugtodxf2prev . def ,系统默认为ugtodxf. def形式,如果设计者使用的AU TOCAD 的版本较低,则应选择ugtodxf2prev. def 文件。

最后点击OK按钮,此时系统将弹出DOS 界面,并出现转换的状态报告,由此即可看出STATUS 的转换几率。

当出现提示Writing File 时,意味着系统转换成功、并正在存取所生成的DXF 文件。
