弹簧的串联与并联(课堂PPT)

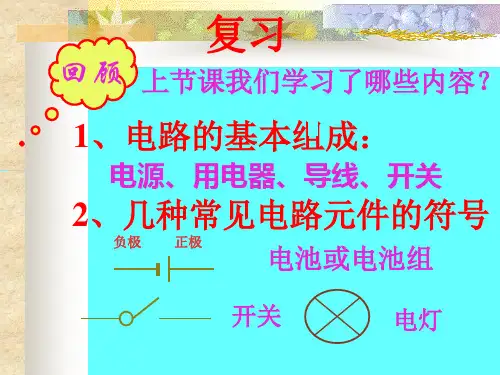

《串联和并联》精品课件pptxx年xx月xx日CATALOGUE 目录•串联和并联的概述•串联电路的分析•并联电路的分析•串联和并联的混联电路分析•实验探究串并联电路的电压、电流、电阻关系•实际生活中的应用案例•习题与思考题01串联和并联的概述串联电路将所有电器元件逐个顺次连接起来的电路。

并联电路将所有电器元件并列地连接起来的电路。

串联和并联的定义并联电路电压相等，总电流等于各支路电流之和。

串联电路多用于电器控制电路、调节电路等。

并联电路多用于家用电器、工业控制电路等。

02串联电路的分析总结词：分压详细描述：在串联电路中，电流处处相等。

由于电源电压等于各部分电路两端电压之和，所以每个电阻上的电压均小于电源电压。

串联电流处处相等详细描述串联电路中，各电阻的电流相等，且电流总和等于电源的电流。

总结词串联电路总电阻等于各电阻之和详细描述在串联电路中，总电阻等于各个电阻值之和。

串联电路的电阻关系03并联电路的分析同一电源并联电路中各支路两端的电压相等，都等于电源电压。

不同电源并联电路中各支路两端的电压互不相等，电源电压等于各支路电压的代数和。

并联电路的电压关系分流原则并联电路中各支路电流与电阻成反比，即电阻大的支路电流小，电阻小的支路电流大。

节点电流定律并联电路中干路电流等于各支路电流之和。

并联电路的电流关系总电阻倒数并联电路的总电阻倒数等于各支路电阻倒数之和。

计算公式并联电路的总电阻等于各支路电阻的倒数之和的倒数，即 R = 1/(1/R1 + 1/R2 + ... + 1/Rn)。

并联电路的电阻关系04串联和并联的混联电路分析电源电压等于各支路电压之和总电压等于各支路电压之和，适用于串联和并联电路。

支路电压与电阻成正比在混联电路中，各支路电阻与电压成正比，即电阻越大，电压越高。

混联电路的电压关系在混联电路中，电流会根据电阻大小分流，电阻越大，电流越小。

电流汇合原则在混联电路中，电流会根据电阻大小汇合，电阻越小，电流越大。

（ 2-1-10 ） （ 2-1-11 ）将此式代人 (1-2-8) 式，可得到固有频率的另一种表达式（ 2-1-12 ）上式表示，固有频率与系统的静位移发生了直接关系。

此一结果是很有实际意义的，它告诉我们，如果我们测得系统的静位移，那就无需再去知道系统的固有参量 44m 与尺 m ，就可直接从 （ 2-1-12 ） 式求得系统的固有频率。

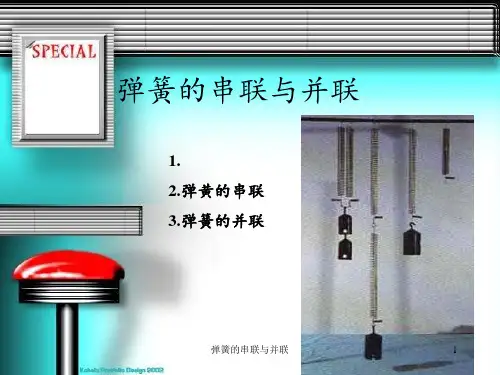

下面我们分别来讨论双弹簧串联相接与并联相接的两种振动。

1) 双弹簧串联相接图 2-1-2设二根弹簧的弹性系数分别为 与 。

在质量 的重力作用下，产生的静位移分别为 与 ，如图 2-1-2 所示。

于是每一弹簧所产生的弹力分别为 与 ，因为二根弹簧是串联相接，每一根弹簧受到质量 的拉力都相同，并且等于 ，因此根据静力学平衡条件可得（ 2-1-13 ）而二根弹簧的总静位移应等于各个弹簧静位移的总和，即（ 2-1-14 ）将 (1 － 2 － 17) 式代入就得（ 2-1-15 ）于是系统的固有频率就等于（ 2-1-16 ）其中 为弹簧串接时等效弹性系数。

（ 2-1-16 ） 式表明，二根弹簧的串接使系统的弹性减小，固有频率降低。

假如设 ，则二根相同弹簧的串联相接，可使系统的弹性比单根时减少一半，而使固有频率降低 倍。

2) 双弹簧并联相接图 2-1-3同样设二根弹簧的弹性系数分别为 与 ，因为是并联相接 ( 图 2-1-3 ) ，在质量此的重力作用下，二根弹簧的静位移相同，都为 ，所以它们所产生的弹力分别为 与 。

这时作用在质量 上共有三个力，质量的重力和二根弹簧的弹力。

根据静力学平衡条件可得（ 2-1-17 ）于是系统的固有频率就等于（ 2-1-18 ）其中 为弹簧并接时等效弹性系数。

（ 2-1-18 ） 式表明，二根弹簧的并接使系统的弹性增大，固有频率提高。

假如设 ，则 二根相同的弹簧的并联相接，可使系统的弹性比单根时增加一倍，而使固有频率提高 倍。

弹簧串并联原理及公式推导弹簧是用于储存和释放能量的装置。

弹簧串并联是指将多个弹簧按照一定的方式连接在一起，形成串联或并联的结构。

这种连接方式可以改变弹簧的整体弹性特性，从而满足不同的需求。

1.弹簧串联当多个弹簧串联时，它们的末端固定在同一点上，并且弹簧之间没有间隙。

假设串联弹簧分别为弹簧1、弹簧2、弹簧3，它们的刚度分别为k1、k2、k3，弹簧1的弹性变形为x1，弹簧2的弹性变形为x2，弹簧3的弹性变形为x3根据胡克定律，可以得到弹簧的弹力公式为 F = kx，其中F为弹力，k为弹簧的刚度，x为弹簧的弹性变形。

弹簧串联时，每个弹簧受到的弹力相等，所以有F1 = F2 = F3 = F。

根据弹力公式可得，F1=k1*x1，F2=k2*x2，F3=k3*x3、由于弹簧的弹性变形之和等于连接点的总位移（x1+x2+x3=x），所以F1+F2+F3=F。

2.弹簧并联当多个弹簧并联时，它们的一个末端固定在同一点上，另一个末端也固定在同一点上，并且弹簧之间没有间隙。

假设并联弹簧分别为弹簧1、弹簧2、弹簧3，它们的刚度分别为k1、k2、k3，弹簧1的弹性变形为x1，弹簧2的弹性变形为x2，弹簧3的弹性变形为x3在并联弹簧中，每个弹簧受到的位移相等，所以x1=x2=x3=x。

根据弹力公式可得，F1=k1*x1，F2=k2*x2，F3=k3*x3、由于并联弹簧的作用力之和等于连接点的总作用力（F1+F2+F3=F），所以k1*x1+k2*x2+k3*x3=F。

3.应用举例弹簧串并联常被用于力学系统中，如悬挂系统、减震系统等。

例如，在汽车的悬挂系统中，串联弹簧可以提供更大的刚度，从而增加汽车的悬挂能力，提高车辆的稳定性。

并联弹簧可以提供更大的位移，从而减小对车身的冲击力，实现减震的效果。

总结：弹簧串并联原理可以通过胡克定律和连接点处的作用力平衡来推导。

弹簧串联时，总刚度等于所有弹簧刚度的和的倒数；弹簧并联时，总刚度等于所有弹簧刚度的和。
